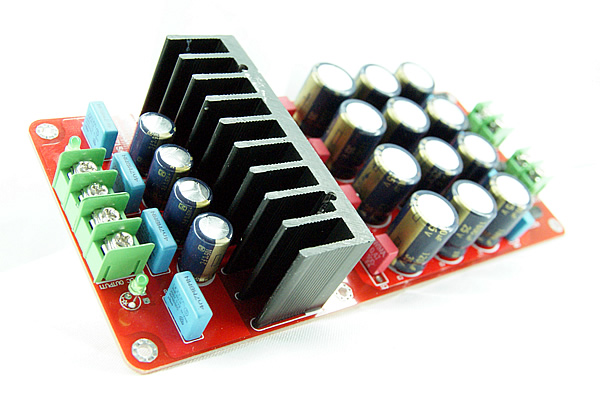

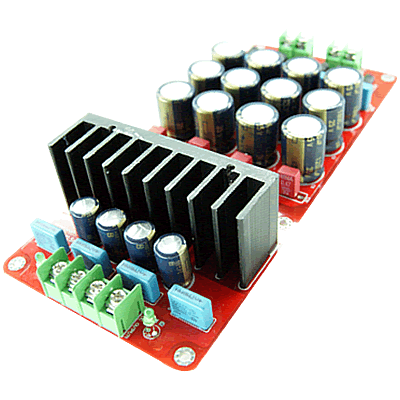

Module d'Alimentation Universel Haute-Fidélité 2 x 12~15V / 1 x 24V

Le module AUDIOPHONICS de référence D12-15 offre 2 sorties d'alimentation distinctes dont la tension est ajustable individuellement entre 12 et 15V. Sa construction totalement symétrique lui autorise également de fournir un courant 24V filtré et redressé en "bridgeant" ses 2 étages de sortie. Il nécessite pour son fonctionnement une source de courant alternatif dont on prendra soin de faire coïncider le voltage en fonction de la tension de sortie désirée :

- 2 x 12V AC minimum (2 x 15V max) pour l'obtention d'une tension redressée de 2 x 12V ou 1 x 24V

- 2 x 15V AC pour la fourniture de 2 x 15V DC en sortie

Sa conception particulièrement rigoureuse, et la qualité de ses composants, en font un excellent choix pour alimenter un amplificateur numérique à base de circuits T-Amp TRIPATH, ou tout autre élément Haute-fidélité de faible tension tel que certains convertisseurs N/A, amplis casque, lecteurs audionumérique portatifs, etc... Autant d'appareils dont il contribue à améliorer la qualité sonore.

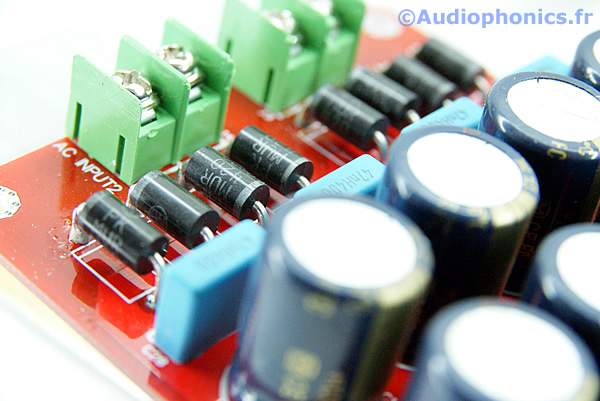

L'AUDIOPHONICS D12-15 fait pour cela usage de 8 diodes MUR420 d'origine ON SEMICONDUCTOR, des circuits caractérisés par un temps de rétablissement ultra rapide.

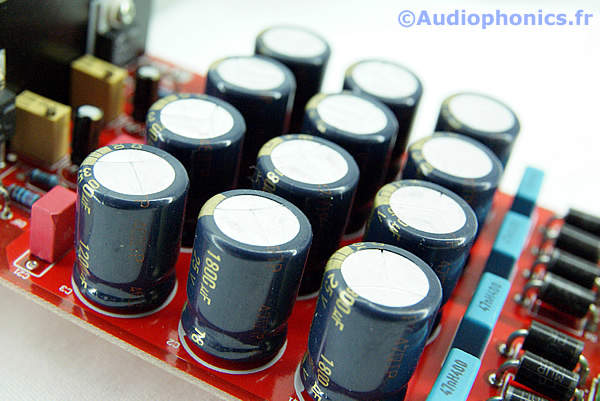

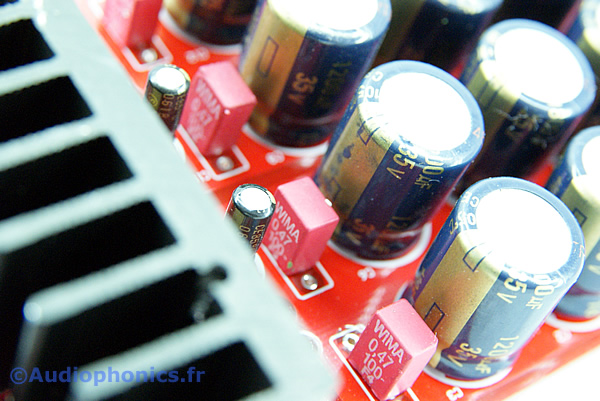

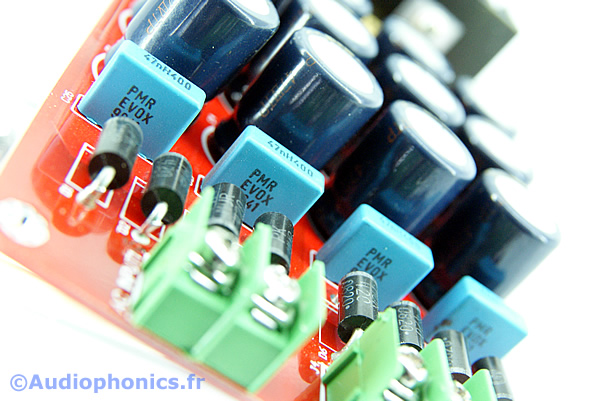

Côté filtrage, ce sont pas moins de 12 condensateurs de la série FC PANASONIC qui sont mis à contribution, chacun d'une capacité de 1200uF/35V, secondés par 4 MKP WIMA d'une valeur unitaire de 0,47uF.

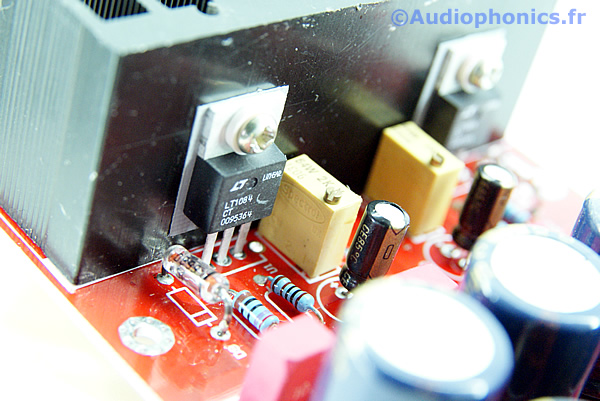

Le courant une fois stabilisé et débarrassé de ses impuretés est ensuite régulé au moyen de 2 circuits LINEAR TECHNOLOGY LT1084, un modèle réputé pour sa faible ondulation (0,015%), ceci avant de rejoindre un ultime étage de filtrage composé de 4 condensateurs PANASONIC FC 470uF/25V.


Caractéristiques :

• 8 diodes ON SEMICONDUCTOR MUR420
• 12 Condensateurs PANASONIC FC 1200uF/35V
• 4 Condensateurs MKP WIMA 0,47uF
• 2 Régulateurs de Tension LINEAR TECHNOLOGY LT1084
• 4 Condensateurs PANASONIC FC 470uF/25V
• Tensions de Sorties Ajustables au Moyen de 2 Contrôleurs Individuels


Spécifications :

• Tension de Sortie : 2 x 12~15V ou 1 x 24V
• Tension Mesurée en Charge : 11,93 à 2 x 3A (Réglage 12V)
• Tension d'Alimentation : 2 x 12~15V AC (En Fonction du Voltage de Sortie Souhaité)
• Puissance Maximale : 30 à 60 VA
• Dimensions :  180 x 80 x 32mm
• Poids : 260g
