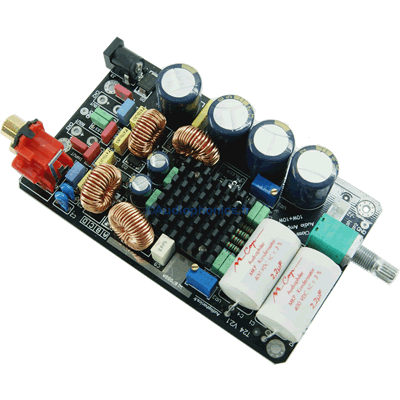

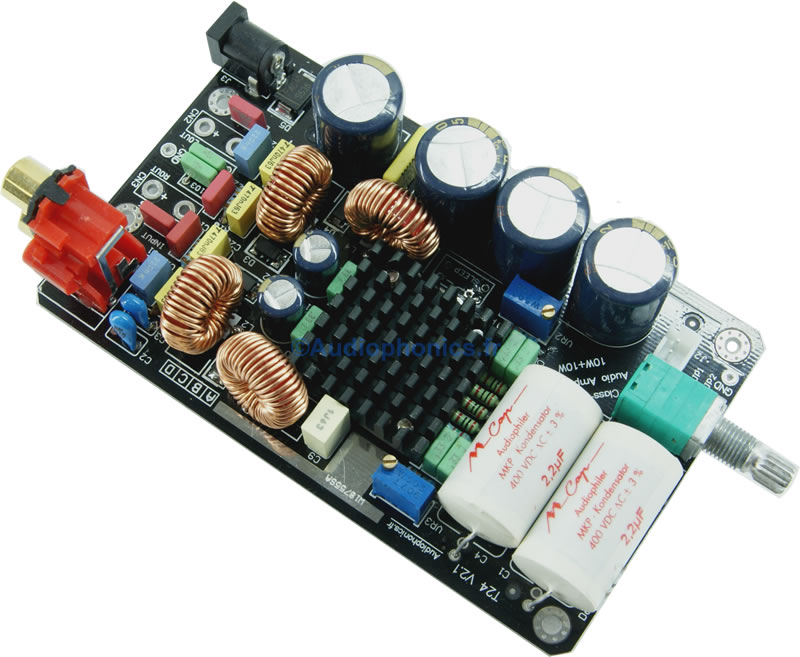

Carte Amplificateur Audiophonics V2.1 Tripath TA2024

Basé sur une architecture Tripath en Classe-T avec une puce TA2024, ce module vous enchantera par sa sonorité précise et dynamique, malgré sa faible puissance maximum d'environ 2x15W.
Il suffit pour une écoute à volume modéré, même sur des enceintes à bas rendement type 88dB

Cette version utilise des composants de meilleure qualité, plus de condensateurs de filtrage et un radiateur pour garantir une stabilité même en cas d'utilisation intensive prolongée.

Caractéristiques :

• Led de fonctionnement.
• Potentiomètre de réglage de volume avec interrupteur
• Condensateurs d'entrée Mundorf MCAP 400V 2.2µF
• Dimensions du PCB : 115 x  x 29mm
• Mesures de distorsion @1kHz 8ohm :
          - 0.06% pour 4.5W
          - 0.1% pour 5.8W

Cette carte est fournie nue, assemblée et prête à être alimentée
Pour l'alimenter vous pouvez utiliser n'importe quelle source de courant continu 12V pouvant fournir un courant de minimum 1A

Le pin central du connecteur d'alimentation sera le +12V
Le potentiomètre est shuntable a l'aide des pastilles JP1 et JP2.
L'entrée du signal se fait par les embases RCA ou par le connecteur J2
Les HP se branchent sur les pastilles CN2 et CN3

Existe aussi déjà monté dans un boîtier
