ELECAUDIO US-24G Prise Secteur USA NEMA 5-15 plaqué Or Ø16.5mm

ELECAUDIO US-24G Prise Secteur USA NEMA 5-15 plaqué Or Ø16.5mm

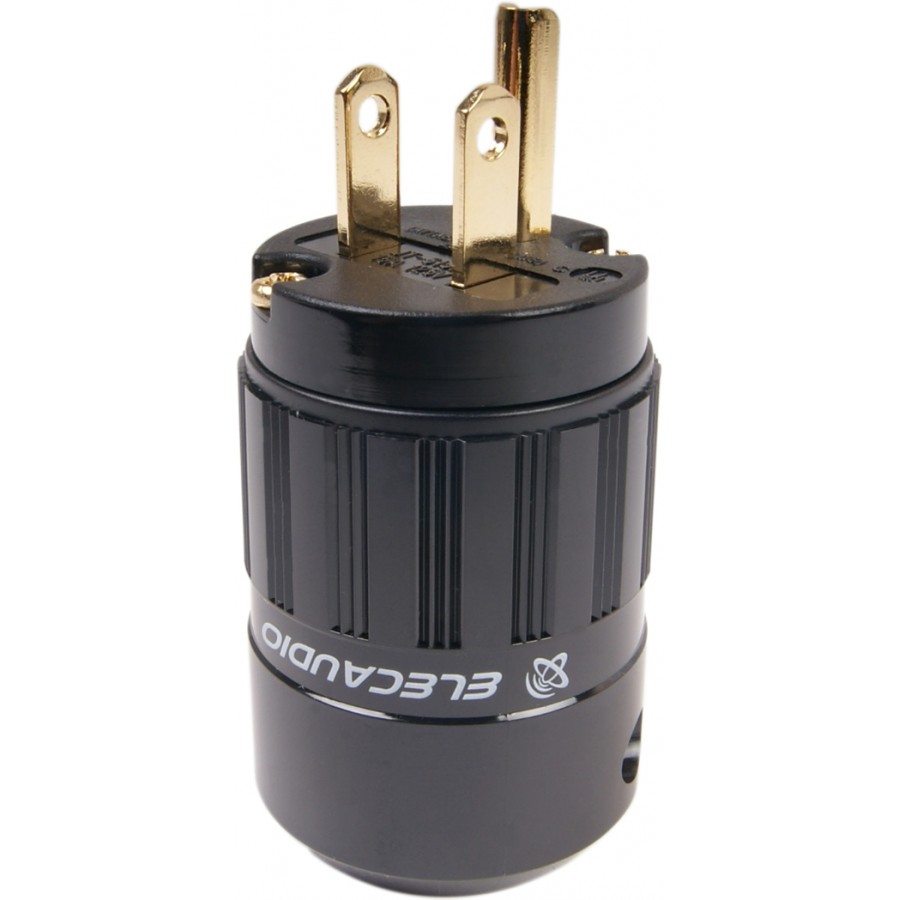

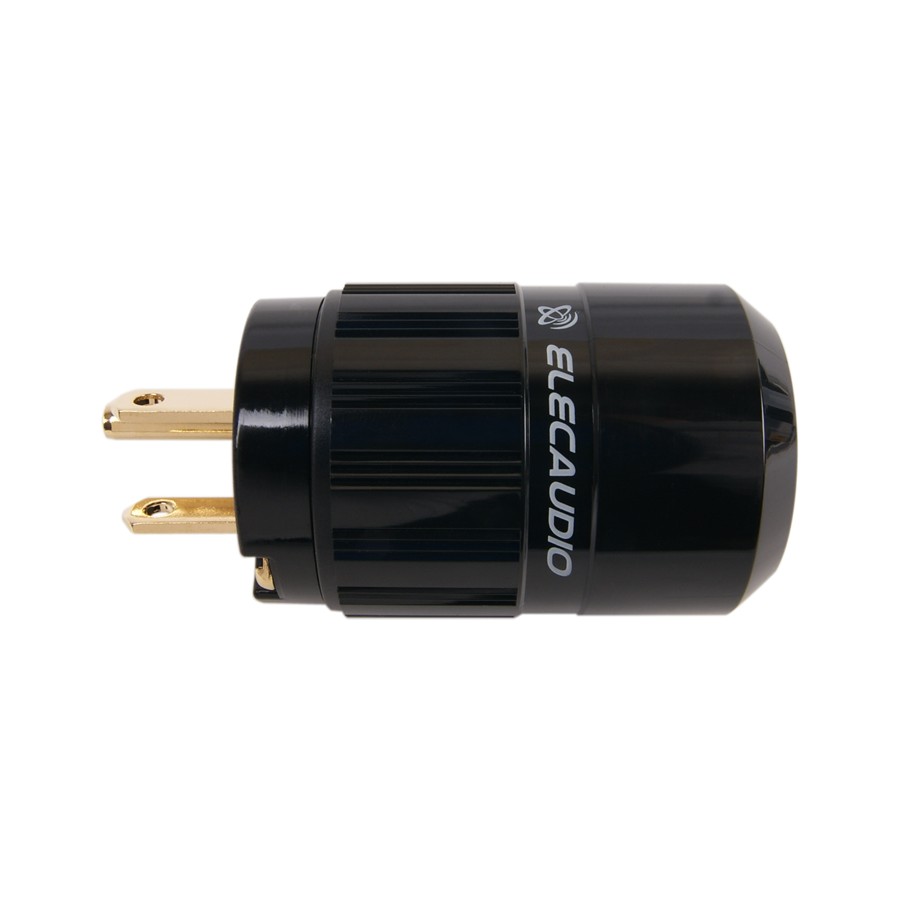

Le connecteur de référence US-24G se distingue au premier coup d'œil par son corps en nylon noir à la finition impeccable et aux proportions idéales.

Average votes for this product
5.0 / 5

By buying this product you get 1 loyalty point


Reference : 5596
New product

19,90 €tax incl.

16,58 € tax excl.
This product is discontinued
Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Shipping from France
Billing in France
Technical support in France

Produit garantie 2 ans

More info

Le connecteur de référence US-24G se distingue au premier coup d'œil par son corps en nylon noir à la finition impeccable et aux proportions idéales.
Frappé d'une blanche au couleur de la marque, ce châssis permet de recevoir les câbles les plus sophistiqués dont le diamètre s'avère souvent incompatible avec les prises secteur conventionnelles.

Avec sa bague d'insertion limitant le diamètre à 16.5mm , secondée d'un serre câble en caoutchouc flexible venant parfaire l'intégration, le US-24G accueille sans difficulté des câbles de fort diamètre de l'acabit du CS-331B, le câble secteur triple blindage du même constructeur.

Summum du raffinement, toute les pièces métalliques, et notamment les pôles de contact et la mise à la terre, ont bénéficié d'un plaquage Or 0,3µ.

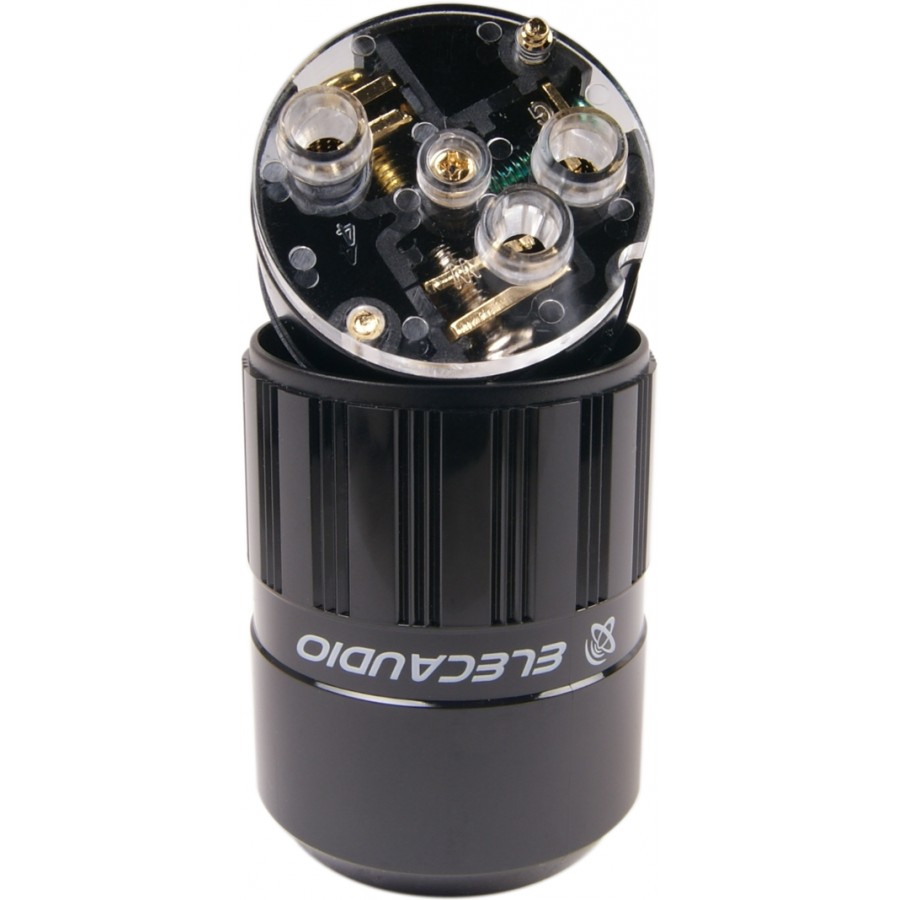

Les bornes de liaison internes méritent également que l'on s'y attarde : Dotées de larges vis de fixation, et donc ne nécessitant aucune soudure, elles sont capables de recevoir des conducteurs de très gros diamètre (jusqu'à 15mm² de section !)
La vis étant en contact direct avec le câble, il est conseillé d'utiliser des embouts cuivre pour protéger du cisaillement.


Spécifications :

  • Prises NEMA 5-15 3 Contacts à Visser
  • Double Plaquage : Plaquage Or 0.2µ
  • Composition des contacts : Alliage de laiton avec 58% de cuivre
  • Section Maximale des Conducteurs : 15mm² (4.5mm de Diamètre)
  • Diamètre Maximum du Câble : 16.5mm
  • Tension/Voltage : 15A / 250V
  • Longueur Totale : 80mm
  • Diamètre : 38mm
  • Poids : 60g

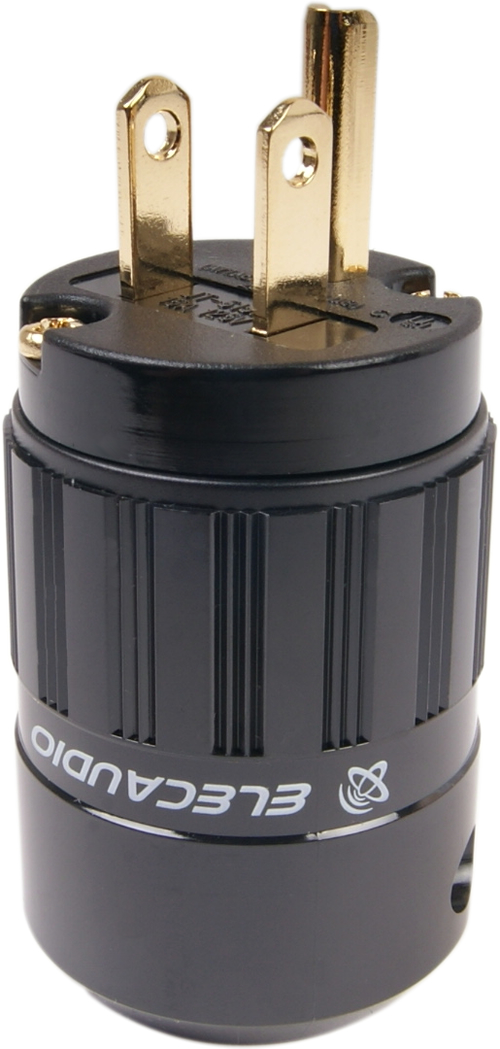

https://www.audiophonics.fr/images2/5596/5596_ELECAUDIO_NEMA515_1.jpg









https://www.audiophonics.fr/images2/5596/5596_ELECAUDIO_NEMA515_2.jpg









https://www.audiophonics.fr/images2/5596/5596_ELECAUDIO_NEMA515_3.jpg







https://www.audiophonics.fr/images2/SCHEMA_PHASE.jpg

Schéma de Câblage


Data sheet
Mounting typeTo screw
ConnecticMale
ConnectorType B (NEMA)
Contacts Material (Connector)Copper Alloy
Contacts Plating (Connector)Gold
