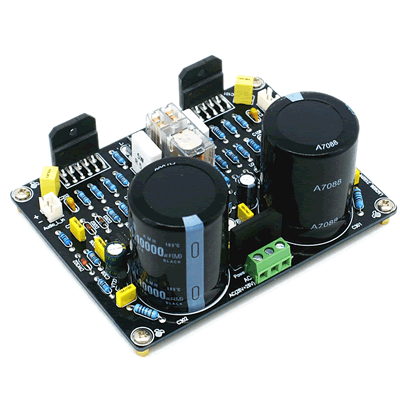

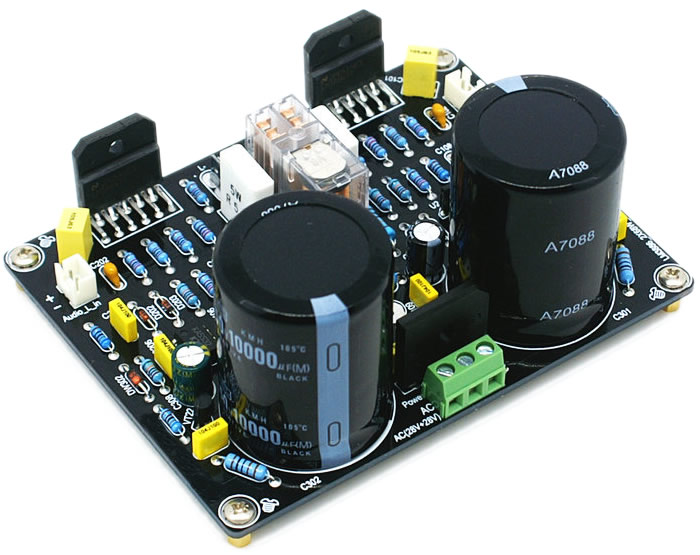

Module Amplificateur Stéréo LM3886 2x68W/4Ω

Ce module d'amplification repose sur l'utilisation du circuit haute performance LM3886TF développé par National SemiConductor.
Il est capable de délivrer une puissance continue de 2 x 68W (jusqu'à 135W en crête) sous une charge de 4Ω avec un taux de distorsion n'excédant pas 0,1% sur la plage audible de 20Hz et 20KHz.
D'une stabilité thermique et électrique à toute épreuve, le XDA07 est équipé d'un double système de protection sophistiqué contre les surtensions (technologie propriétaire SPiKe™), et les sous-tensions, ce dernier intervenant lorsque l'alimentation chute en dessous de 12V.

Le filtrage quant à lui est assuré par 4 condensateurs électrolytiques Matsushita montés en parallèle et totalisant 18800uF.
Le circuit imprimé est fixé à l'aide de 4 vis sur un radiateur passif en aluminium, lequel pourra être remplacé en fonction des impératifs de montage.

Spécifications :

• Puissance Continue :  50W / 8Ω (THD 0.1% - 20Hz->20KHz) +/- 35V
•                                      68W / 4Ω (THD 0.1% - 20Hz->20KHz) +/- 28V
• Rapport Signal/Bruit : ≥ 92dB
• Taux de Distorsion Harmonique Total : 0.03%
• Taux de Distorsion d'Intermodulation (SMPTE) :  0.004%
• Tensions d'Alimentation Recommandées :
                                       Sous  4Ω : ±24-28V (Transformateur entre 17 & 20V AC)
                                       Sous  8Ω : ±28-35V (Transformateur entre 20 & 25V AC)
• Dimensions Totales :  120 x 93 x 58mm
• Poids : 320g

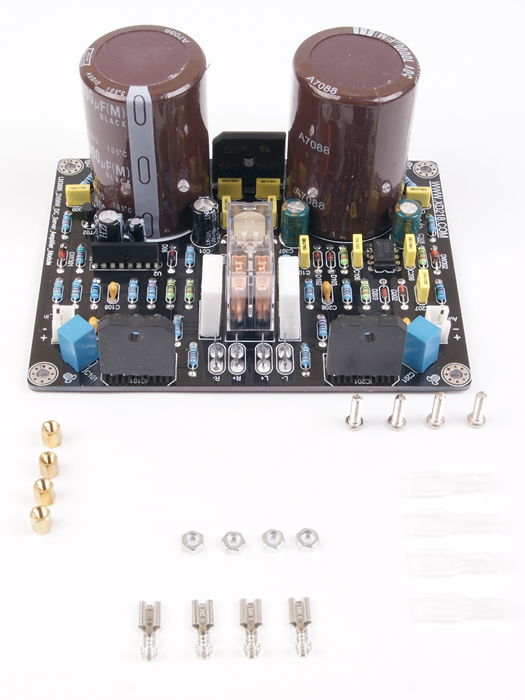

• Ce kit intègre :
  • 4 Cosses à sertir isolées
  • 4 entretoises
  • 4 vis + écrou pour la fixation

Attention la marque des condensateurs peut varier en fonction des séries.

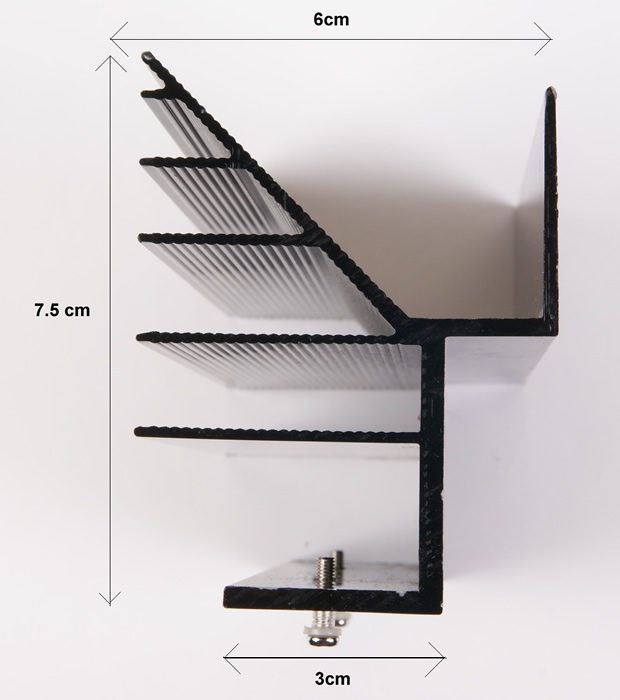

Radiateur vendu séparément :

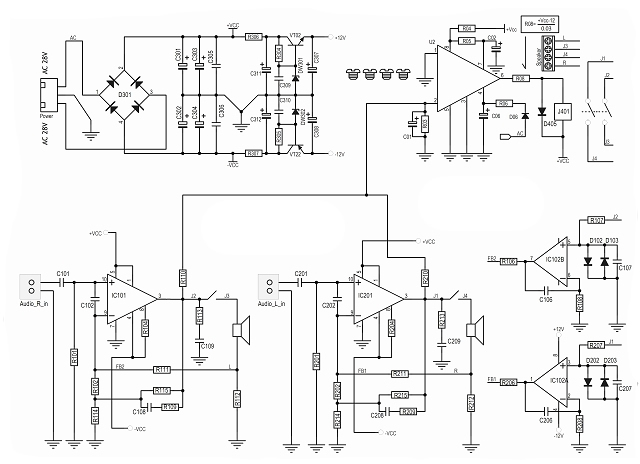

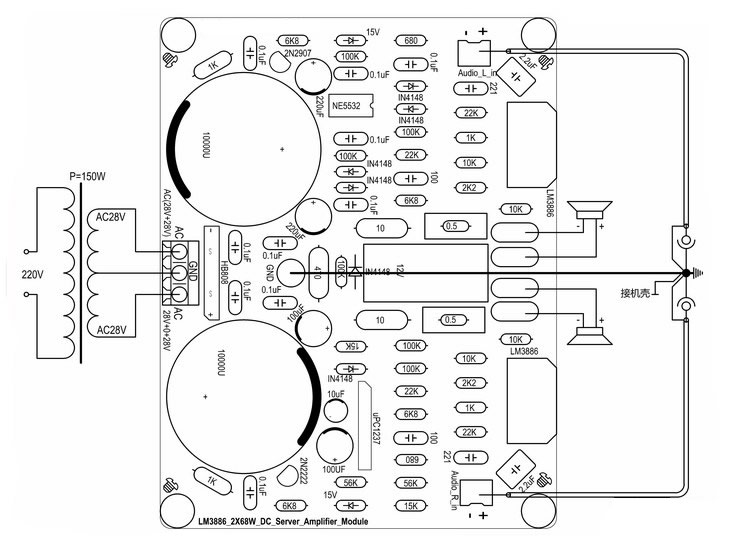

Schéma Technique
