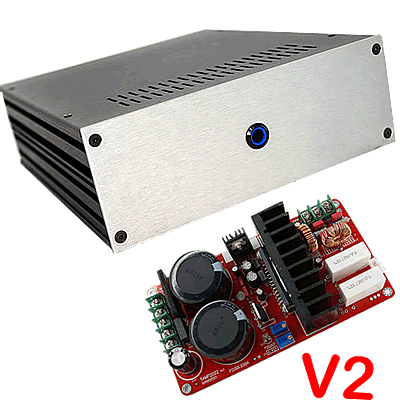

AUDIOPHONICS Kit DIY Amplificateur de Puissance TRIPATH TA2022 2x90Watts
Ce kit contient tout les éléments nécessaires à l'assemblage d'un
amplificateur de puissance stéréophonique numérique basé sur le circuit
haute performance TRIPATH TA2022.
Cette réalisation ne nécessite que très peu d'outils et de connaissances en
mécanique ou électronique pour pouvoir être menée à bien.
Elle est virtuellement à la portée de tous et constitue une voie royale pour
s'initier aux joies du DIY à moindre coût, avec en prime l'obtention au final
d'un appareil de qualité, et la satisfaction d'avoir fabriqué soi-même l'un des
éléments constitutifs de son système Audio.
Conçus sur cahier des charges AUDIOPHONICS, ce montage se caractérise par sa
musicalité de haut vol et son impressionnante puissance au regard de sa
compacité.
La puce TA2022 intégrée permet en effet d'atteindre 2 x 90 Watts sous
4Ω avec un niveau de distorsion harmonique extrêmement bien maîtrisé puisque
n'excédant pas 0,1%.
Afin d'exploiter les possibilités de ce circuit prodige, nous avons choisi
d'intégrer des composants de qualité supérieure, tel ces 2 condensateurs ELNA
de chacun 10000uF/35V, savamment alliés à des WIMA MKP, ainsi
qu'à une alimentation toroïdal généreusement dimensionnée.
Caractéristiques :
- Boîtier Aluminium forte épaisseur avec façade 4mm finition Silver
(Façade Noire 10mm en option)
- Mise en fonctionnement via bouton ON/OFF éclairé d'un Halo Bleu
- Entrée du signal sur embases RCA plaquées Or 24k
- Sorties sur bornes HP Haute Qualité plaquées Or 24k et acceptant
les câbles de forte section, de même que les fourches et fiches bananes
- Connecteur d'alimentation IEC anti-parasite avec filtre EMI
intégré
- Alimentation généreuse 150VA - 2 x 24V (Power Stage - Chipset
TA2022) + 9V (Driver Stage) + 12V (Éclairage Bouton
ON/OFF)
- Condensateurs de Sortie WIMA MKP
- Réglage Possible de l'Offset
Spécifications :
- Puissance de Sortie par Canal : 60W/8Ω (0.1% THD+N)
90W/4Ω (0.1% THD+N)
²
- Taux de Distorsion Harmonique Total : 0.015% à 45W 8Ω
0.015% à
70W 4Ω
- Taux de Distorsion d'Intermodulation (SMPTE) : 0.10% à 25W 4Ω
- Plage Dynamique : 102dB
- Rendement : 92% à 88W/8Ω
87% à 125W/4Ω
- Alimentation : Transformateur Torique 150VA (2 x 24V + 9V +12V)
- Dimensions : 230 x 280 x 80mm (L x l x h)
- Poids : 4.30g
Schéma de Montage :
Composition du Kit :
|
Audio Cables
Amplifier board
