Le module d'alimentation Audiophonics PSU S4-HP a été conçu pour alimenter proprement un amplificateur ou autre circuit audio en tension continue.
Sa conception particulièrement rigoureuse, et la qualité de ses composants, en font un excellent choix pour alimenter un amplificateur numérique ou tout autre élément Haute-Fidélité de faible tension tel que certains convertisseurs DAC, Amplificateurs casque, etc...
Autant d'appareils dont il contribue à améliorer le fonctionnement.

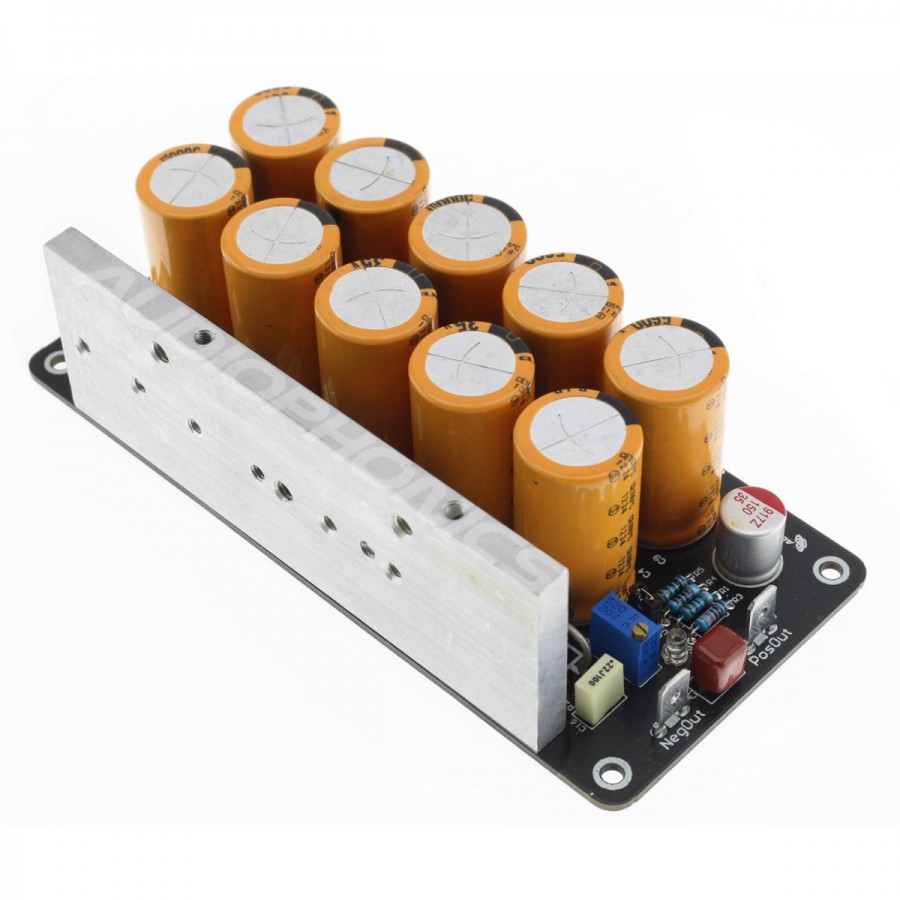

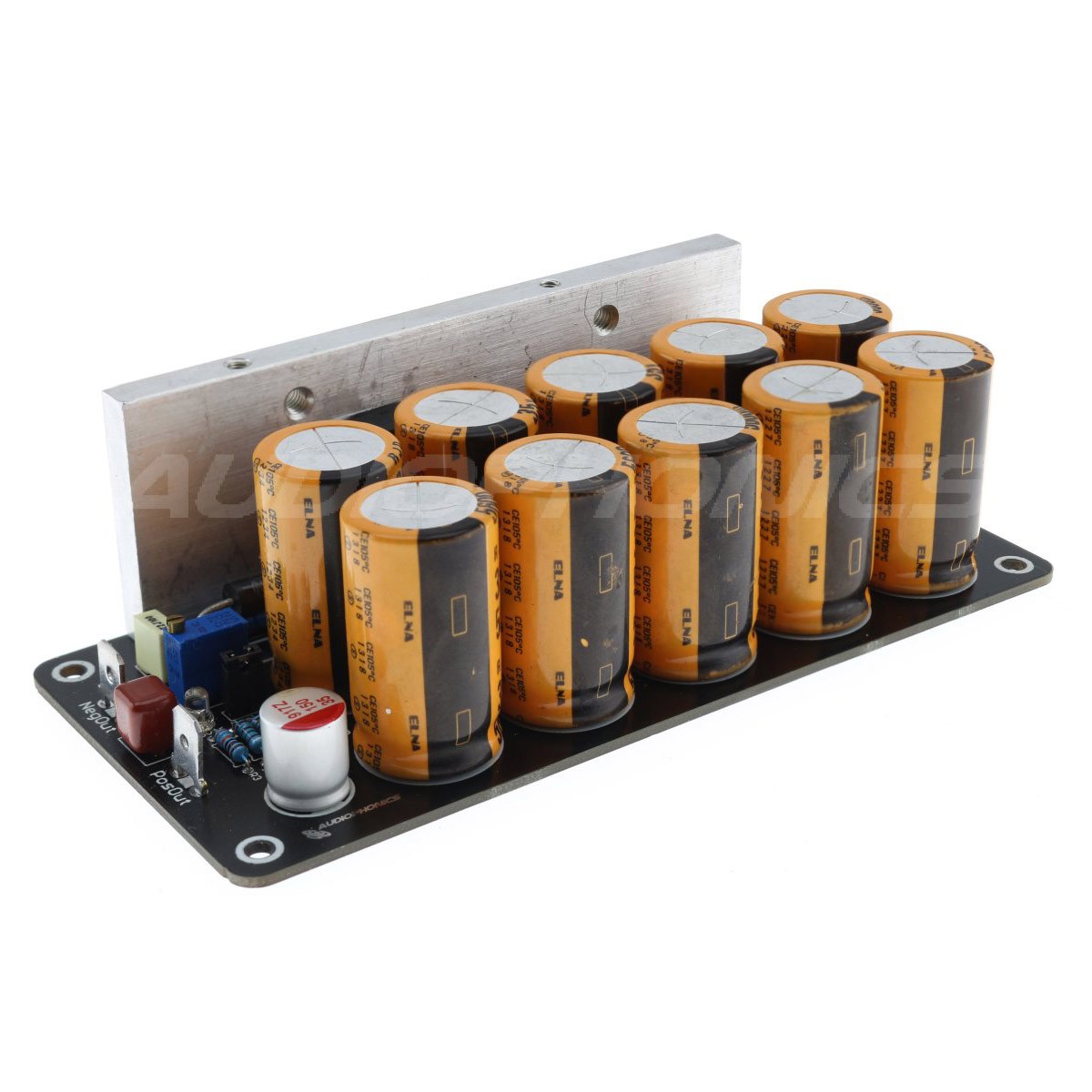

Cette version est équipée d'une plaque d'aluminium pré-percée de 6.5mm d'épaisseur de manière à optimiser la dissipation et donc les capacités de l'alimentation. Les perçages vous permettent d'intégrer ce module facilement dans le boîtier de votre choix.

Elle est dotée d'un potentiomètre et d'un cavalier permettent d'ajuster la tension de 5 à 24V à partir d'une source de tension alternative dont la valeur est comprise respectivement entre 5 et 20V AC.

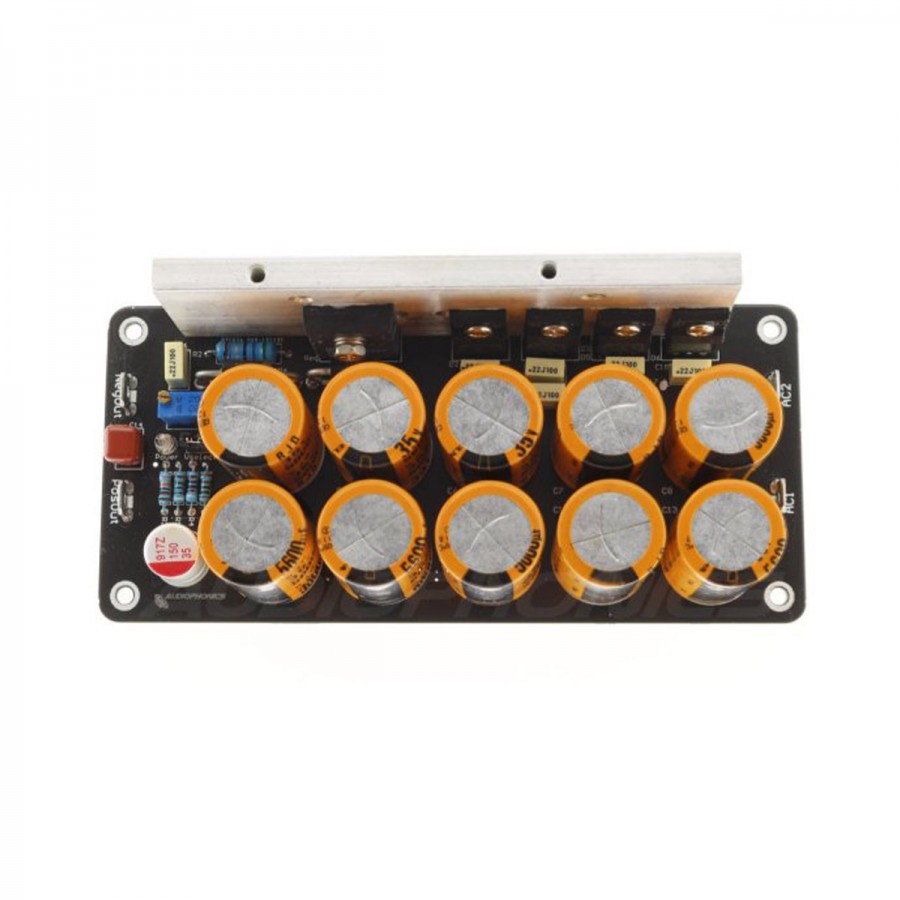

L'Audiophonics PSU S4 exploite 4 doubles diodes 2CZ2545 en boitier TO-220 sur dissipateur, offrant de faibles pertes.

Le régulateur de tension est un Micrel 29752, un composant extremement performant grâce à son dropout extrêmement bas. (300mV@4A / 500mV@7.5A)

Côté filtrage, le module fait preuve d'une capacité impressionnante avec 10 condensateurs électrolytique ELNA de 5600µF 35V pour un total de 56000µF pour limiter le ripple, et donc le dropout nécéssaire. Un condensateur OsCon Low ESR de 150µF permet de stabiliser la sortie.

Cette conception en plus d'offrir une sortie d'une grande stabilité, permet de fournir un courant important tout en limitant la dissipation thermique avec un bon rendement pour du linéaire.
A titre d'exemple, pour fournir 12V DC 7.5A, un torique de 11.5V AC est suffisant (dropout général de seulement 4.2V). Soit environ 31W de disspation pour 90W de sortie.
