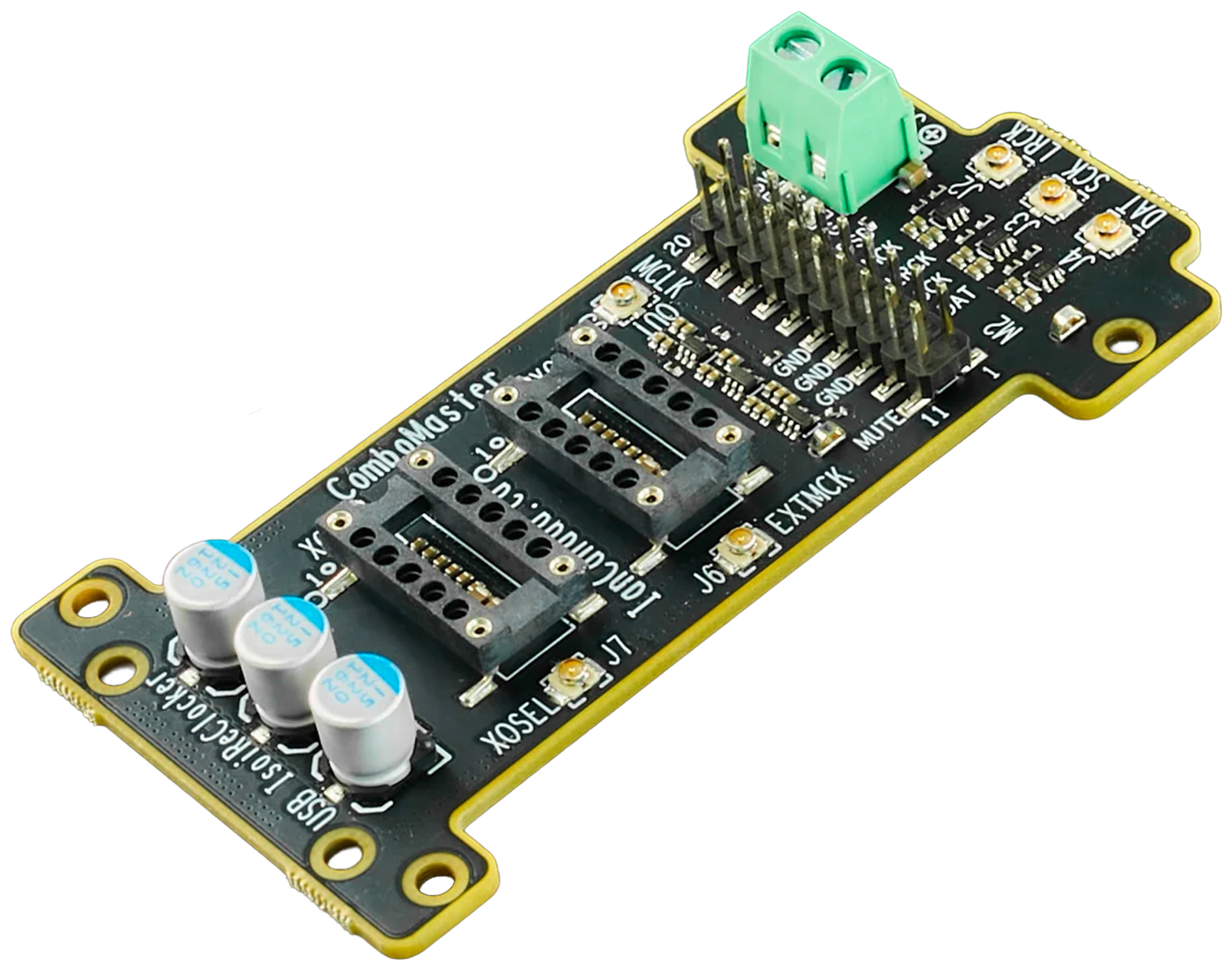

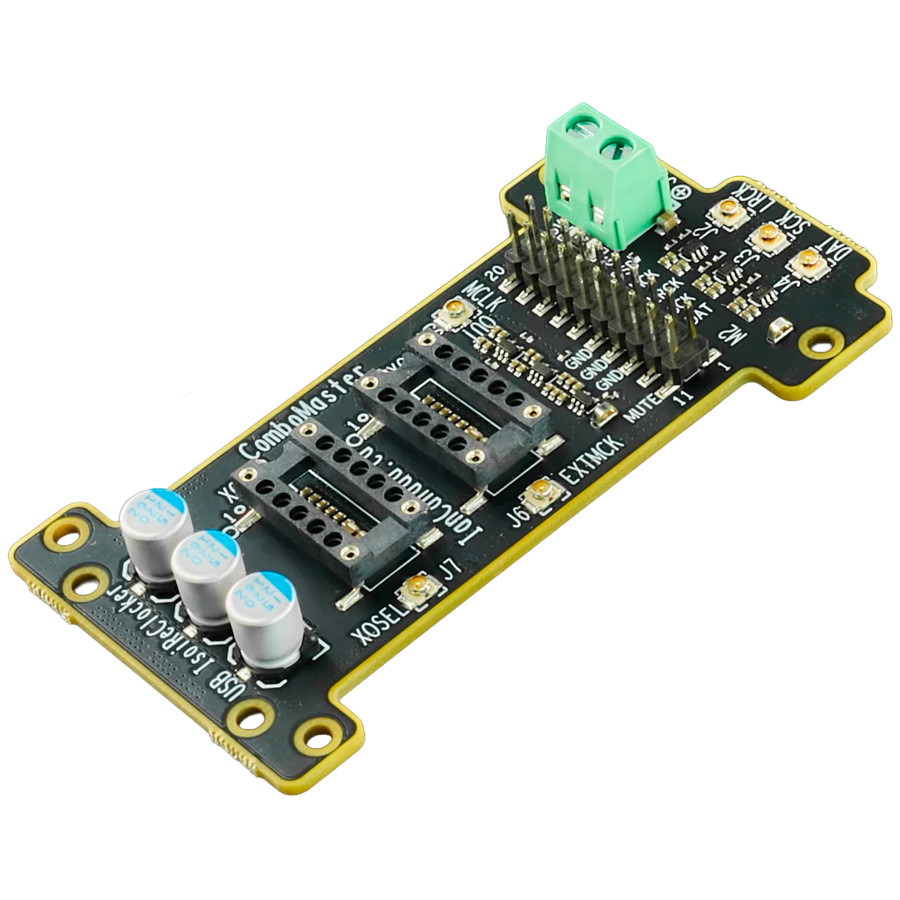

IAN CANADA 70M COMBOMASTER Module Reclocker

Le Ian Canada 70M ComboMaster est une carte d’extension dédiée à l’interface USB Combo768, utilisée en mode esclave. Elle isole galvaniquement les données USB et la masse de la source, puis reclocke les signaux I2S/DSD à partir d’oscillateurs locaux externes. Cette architecture permet au Combo768 de s’appuyer sur une référence d’horloge distincte de ses oscillateurs intégrés, avec pour objectif d’améliorer la précision temporelle et de réduire le jitter.

Ian Canada 70M ComboMaster : Horloges externes et formats audio

Deux supports interchangeables accueillent les horloges XO1 et XO2, respectivement à 45.1584MHz et 49.1520MHz, afin de faire évoluer la référence d’horloge de l’interface. Le reclocking prend en charge les flux PCM jusqu’à 384kHz et DSD jusqu’au DSD512, tandis que l’isolation galvanique à haute vitesse s’applique aux signaux I2S/DSD.

Ian Canada 70M ComboMaster : Alimentation et connexions

Une entrée 3.3V isolée alimente le côté propre de la carte, où un réseau de filtrage local contribue à limiter les perturbations provenant de l’alimentation USB. Les sorties I2S/DSD/MCLK utilisent des connecteurs U.FL prévus pour des câbles coaxiaux, tandis qu’une entrée MCLK externe et une sortie de sélection d’horloge sont également disponibles en option.

Le connecteur de sortie DIP et les dimensions de la carte sont compatibles avec le Combo768, ce qui permet une mise à niveau par raccordement direct. Cette intégration vise les utilisateurs souhaitant ajouter isolation et reclocking à leur interface USB sans modifier l’architecture générale du système.
