DIY

Avis clients

17/08/2017
Manfred B.
Ce client a acheté 2 produit(s).
Module fonctionne et manque de doc
Bonjour,

Ce module fonctionne bien a par mes petites problème aux déballage. Comme d'habitude aucune doc disponible...
 (0)
 (0)
17/08/2017
Joel P.
Ce client a acheté 27 produit(s).
Essai du module (suite)
Suite et corrections éventuelles de mon précédent message.
La platine 5 boutons : de gauche à droite, en partant du connecteur...
 (0)
 (0)
17/08/2017
Joel P.
Ce client a acheté 27 produit(s).
En cours de test...
En l'absence de toute documentation technique...

Le système est livré avec
- une platine comprenant le processeur...
 (0)
 (0)

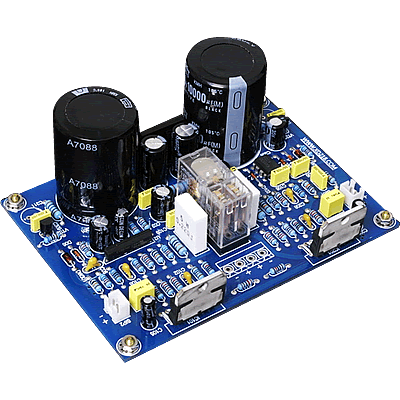

AUDIOPHONICS XDA019 - Module Amplificateur TDA7294 2x100W

AUDIOPHONICS
4938
25,00 €
20,83 € HT
Produit indisponible

Produit Indisponible

» Ajouter à ma liste

En achetant ce produit vous obtenez 2 points de fidélité.


Description

AUDIOPHONICS XDA019 Module Amplificateur Stéréo 2x100W

Le module d'amplification XDA019 repose sur l'utilisation d'un couple de transistors de forte puissance TDA7294 développé par la firme Suisse ST MicroElectronics.

Il est capable de délivrer une puissance continue de 2 x 100W, et jusqu'à 180W en crête sous une charge de 4Ω avec un taux de distorsion maximal de 10% sur la plage audible de 20Hz et 20KHz.

Doté d'une très haute stabilité thermique, le XDA019 s'équipe d'un système de protection sophistiqué contre les surtensions, et d'une fonction "Mute" permettant d'éviter les bruits de commutation lors de l'allumage/extinction.

Le filtrage quant à lui est assuré par 2 condensateurs électrolytiques 50V Rubis montés en parallèle pour totaliser 20000uF.

On note également la présence sur ce circuit intégré double couche plaqué Argent d'un circuit de protection UPC1237 d'origine NEC, et d'un amplificateur opérationnel double KA5532 soudé à la carte.

Spécifications :

  • Puissance Continue :  100W / 8Ω (THD 10% - 20Hz->20KHz) +/- 38V
  •                                      100W / 4Ω (THD 10% - 20Hz->20KHz) +/- 29V
  • Taux de Distorsion Harmonique Total : 0.1%
  • Tensions d'Alimentation Recommandées :

     Sous  4Ω : ±20-30V (ex : Transformateur 160VA 2x24V)
                                         Sous  8Ω : ±26-40V (ex : Transformateur 160VA 2x30V)
  • Dimensions PCB : 120 x 100 x 60 mm (L x l x h)
  • Dissipateur obligatoire non livré avec ce module
  • Poids : 180g







    Fiche technique

    • Class Class A / AB
    • Canaux 2 canaux (Stéréo)

        Avis



          Ecrire un avis !


          Seul les utilisateurs enregistrés peuvent déposer un avis.
          03/06/2014
          Jean-Michel M.
          Ce client a acheté 34 produit(s).
          Bonjour!
          C'est un très bon module ou j'ai réalisé un ampli 4 canaux pour alimenter des satellites fais maisons avec un petit boomer Célestion et tweeter Eminence, le son est clair et précis, même à fort niveau. Seul petit problème c'est la fixation du module sur le radiateur. Merci Audiophonics pour le conditionnement.
           (0)
           (0)
          11/05/2011
          Bernard M.
          Ce client a acheté 216 produit(s).
          Bonjour,
          Attention au dimensions annoncées du pcb 120x88x45mm
          Les dimensions réelles sont 120x100x45mm.
          Il ne s'intègre pas dans mon boitier, je ne peux donc rien dire, pour l'instant, sur son fonctionnement.
          Bernard
           (0)
           (0)

          DIYKits & Modules DIYAmplificateurs
          AUDIOPHONICS XDA019 - Module Amplificateur TDA7294 2x100W 25 4 2 5 Bonjour!
          C'est un très bon module ou j'ai réalisé un ampli 4 canaux pour alimenter des satellites fais maisons avec un petit boomer Célestion et tweeter Eminence, le son est clair et précis, même à fort niveau. Seul petit problème c'est la fixation du module sur le radiateur. Merci Audiophonics pour le conditionnement.
          3 Bonjour,
          Attention au dimensions annoncées du pcb 120x88x45mm
          Les dimensions réelles sont 120x100x45mm.
          Il ne s'intègre pas dans mon boitier, je ne peux donc rien dire, pour l'instant, sur son fonctionnement.
          Bernard
