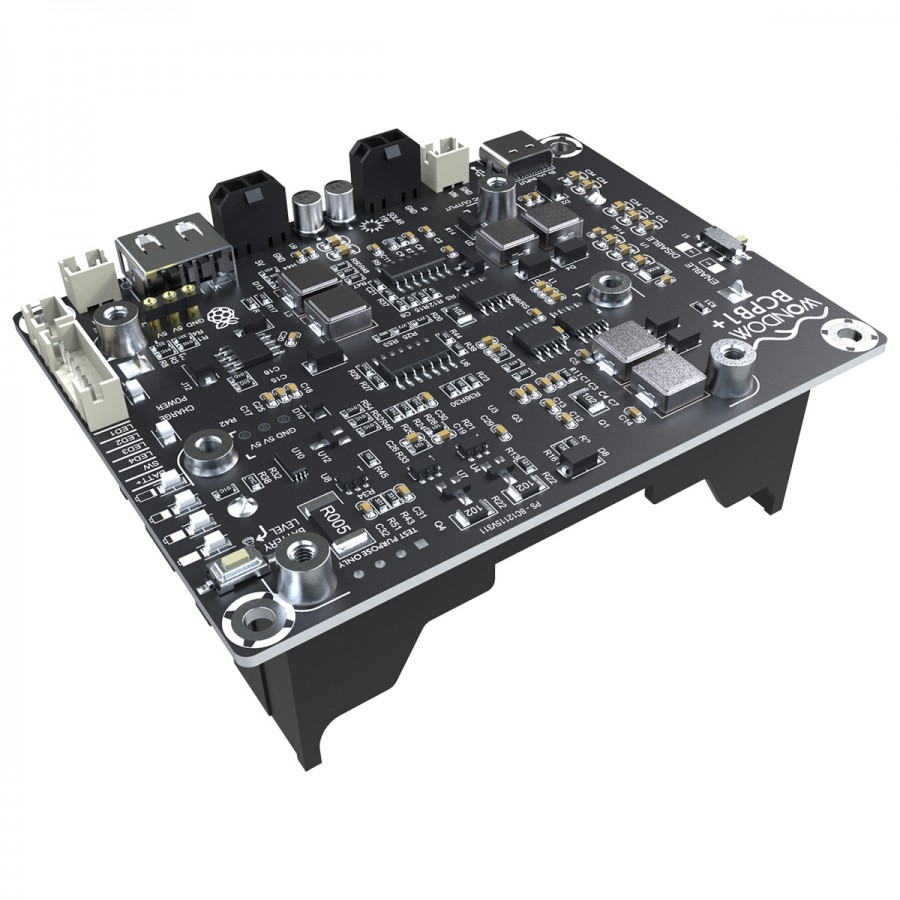

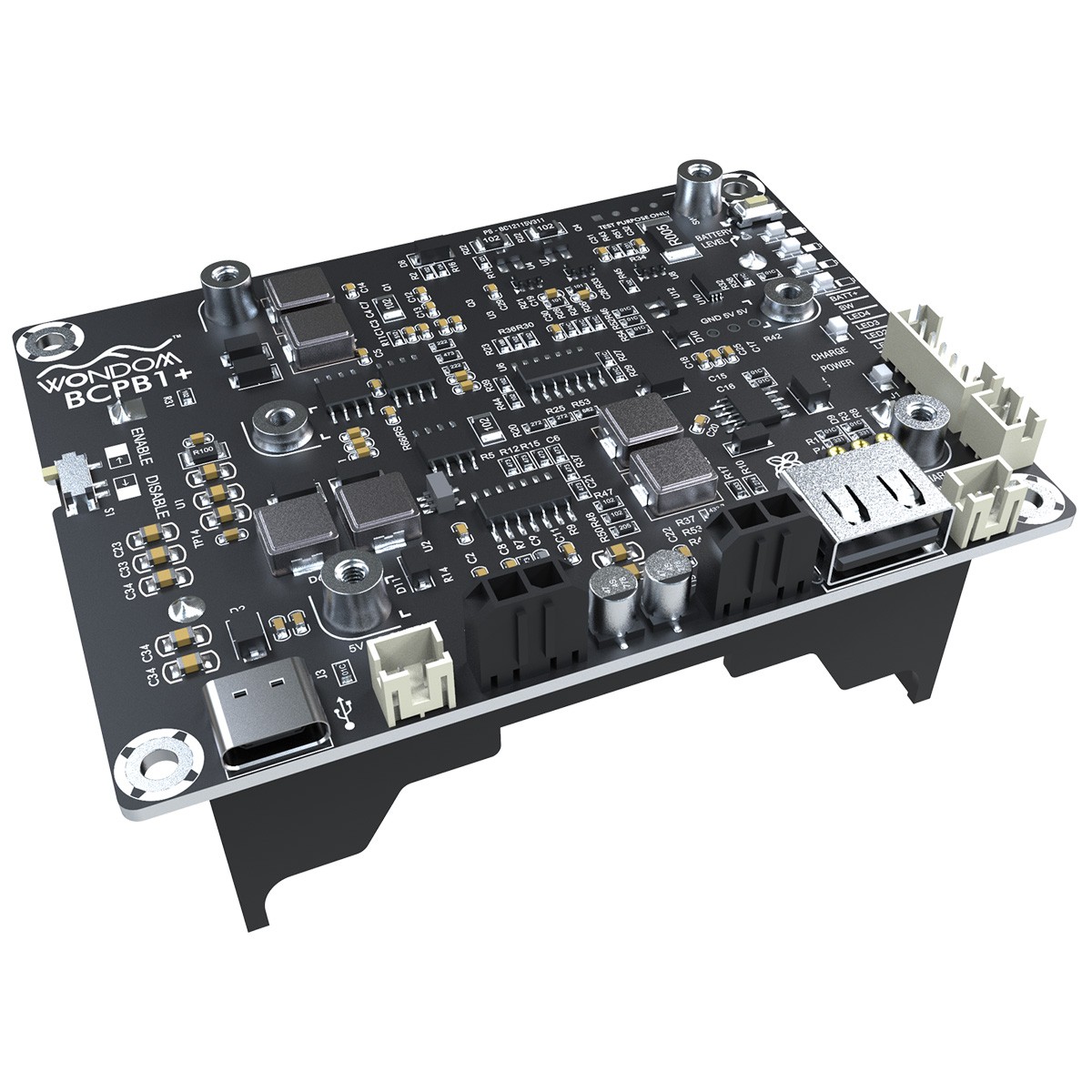

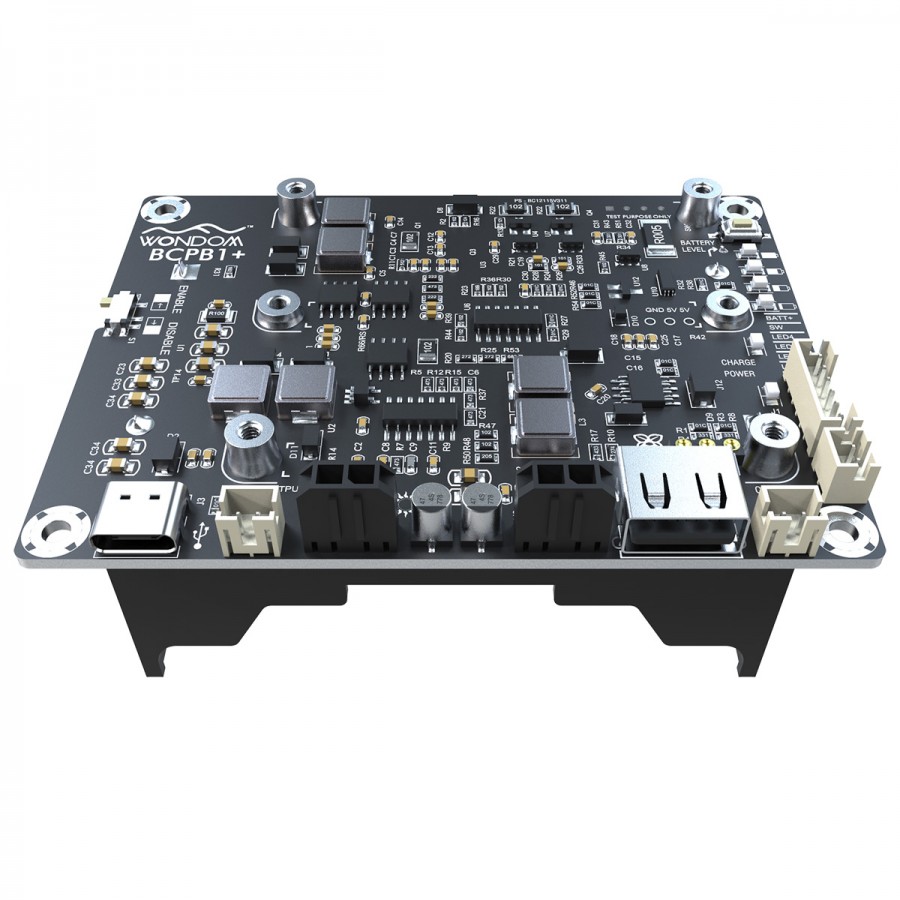

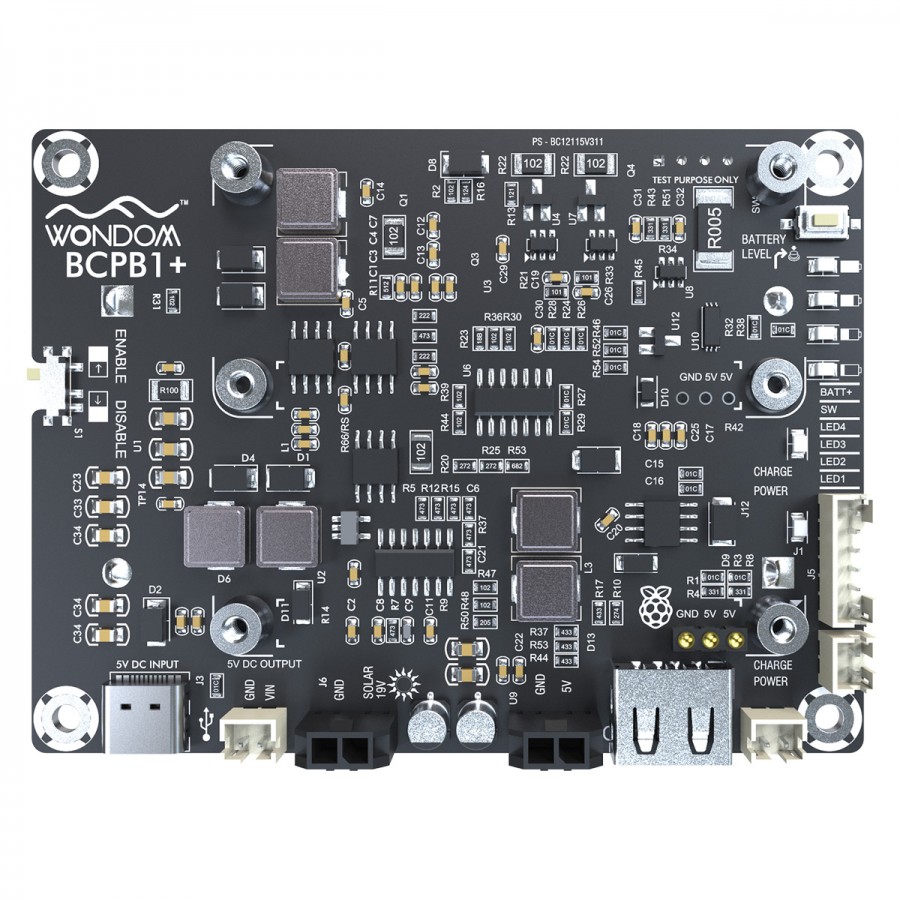

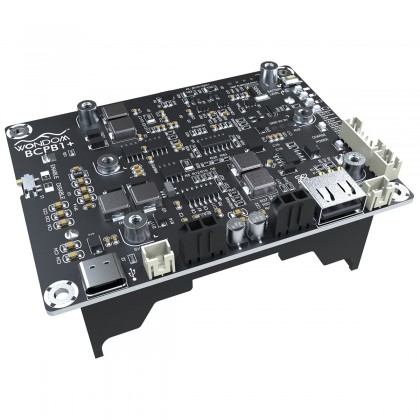

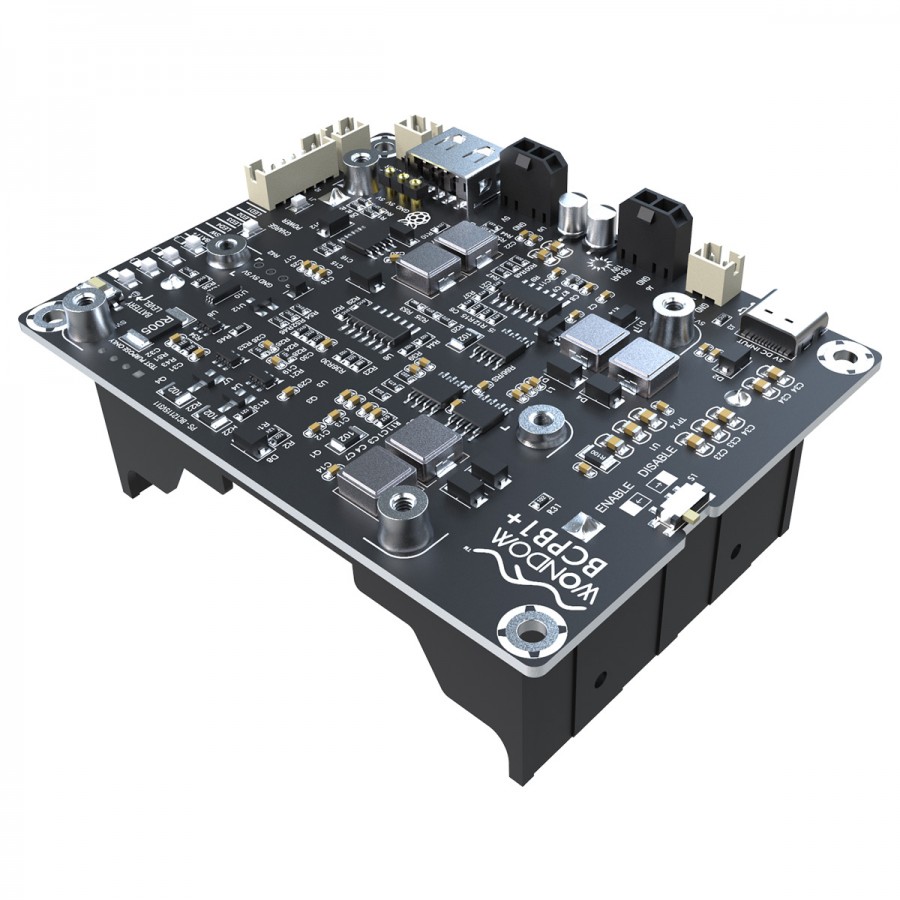

WONDOM PS-BC12115 BCPB1+ Module BMS d'Alimentation / Chargeur de Batterie Lithium 26650 avec Protections
En achetant ce produit vous obtenez 1 point de fidélité
Accessoires pour ce produit
Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.
Wondom BCPB1+
Module BMS d'Alimentation / Chargeur de Batterie Lithium 26650 avec Protections
Ce Battery Management System (BMS) fonctionne à la fois comme une alimentation et un chargeur de batterie Li-Ion type 26650 et dispose de deux emplacements ainsi que d'un système de protection complet. il fonctione par ailleurs avec une large plage de tension d'entrée, de 5VDC à 19VDC. Les batteries, montées en série, fournissent une puissance de 30-40Wh. La fonction de charge MPPT intégrée prend en charge une alimentation de 19-24V.
Le module est complété par un affichage du niveau de batterie. Le système de protection cycle par cycle permet d'éviter tout problème de surintensité, de surchauffe, de courts-circuits et de sur/sous-tensions. De plus, le circuit intégré d'équilibrage de la batterie maintient une tension constante entre les deux cellules.
Les batteries Li-Ion sont vendues séparément.
Fonctionnement du module
Caractéristiques techniques
| Spécifications | |
|---|---|
| Tension de produit | Module BMS |
| Type de batteries supportés | Li-Ion 26650 |
| Protections | Surcharges / Sur-décharges Surintensités Surchauffe |
| Compatibilité charge solaire | Oui |

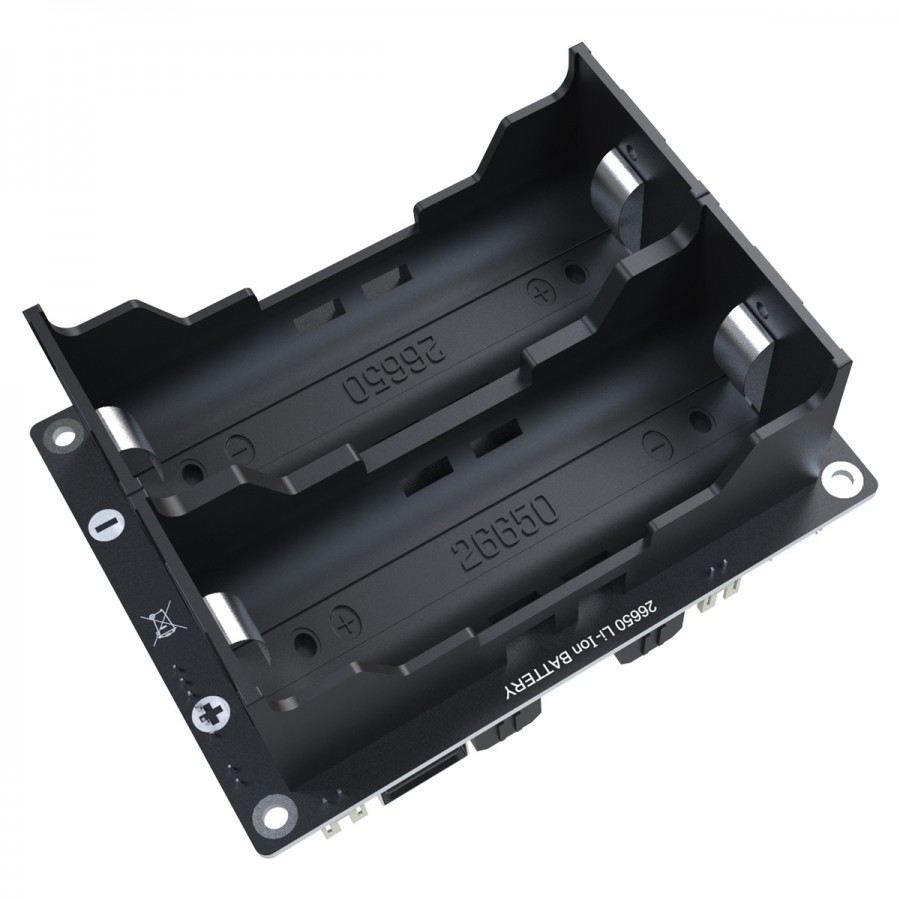

| Nombre d'emplacements pour batteries | 2 |
| Indicateurs de charge | Oui |
| Alimentation | 5-19VDC |
| Courant de charge | 1.5A |
| Package | 1x Wondom PS-BC12115 BCPB1+ 1x Câble XH 4 pins |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Tension d'alimentation | USB-C (J13) et JST-PH (J7) | 5VDC | - | 19VDC |
| Entrée panneau solaire, Molex Micro-Fit (J2) via diode | 14VDC | 19VDC | 24VDC | |
| Courant d'alimentation | Le courant d'alimentation est limité par le circuit de boost | 0.8A | 1.5A | 2.1A |
| Courant de sortie | USB-A (J14) | - | 2A | 3A |
| Molex Micro-Fit (J6) | - | 2A | 3A | |
| Courant de charge | Le courant de précharge (0-140mA) peut prendre plusieurs heures avant de passer en mode de charge à courant constant à 1.5A. Le courant de charge diminue considérablement après avoir atteint le mode de tension constante qui commence à 4.2V. Le courant de charge maximum ne peut être obtenu que si Iin = 2.1A et Vin = 7.5V. Le courant de charge diminue si un courant d'entrée et une tension plus faibles sont appliquées au module | 1.5A – 15% | 1.5A | 1.5A + 15% |
| Capacité batterie | Batteries 5000mAh pour obtenir la valeur standard | Batteries Lithium-Ion 5000mAh | ||
| Tension de détection de surcharge (par batterie) | - | 4.19V | 4.24V | 4.29V |
| Tension de réactivation après surcharge | 4V | 4.05V | 4.1V | |
| Tension de détection de sur-décharge (par batterie) | Alimentez le module via le connecteur USB-C (J13) ou JST-PH (J7) pour le réactiver si il passe en mode de protection ou pour sa première utilisation | 2.72V | 2.8V | 2.88V |
| Tension de réactivation après sur-décharge | 2.9V | 3V | 3.1V | |
| Plage de température de fonctionnement | - | 0°C | 20°C | 50°C |
| Entrées | USB |
| Entrées | Connecteur PCB |
| Sorties | Connecteur PCB |
| Tension de sortie (V) | NC |
| Courant de sortie (A) | 3.0 |
| Courant de sortie (A) | 2.0 |
| Tension d'entrée (V) | 19.0 |
| Tension d'entrée (V) | 5.0 |
| Type d'Alimentation | Batterie |
