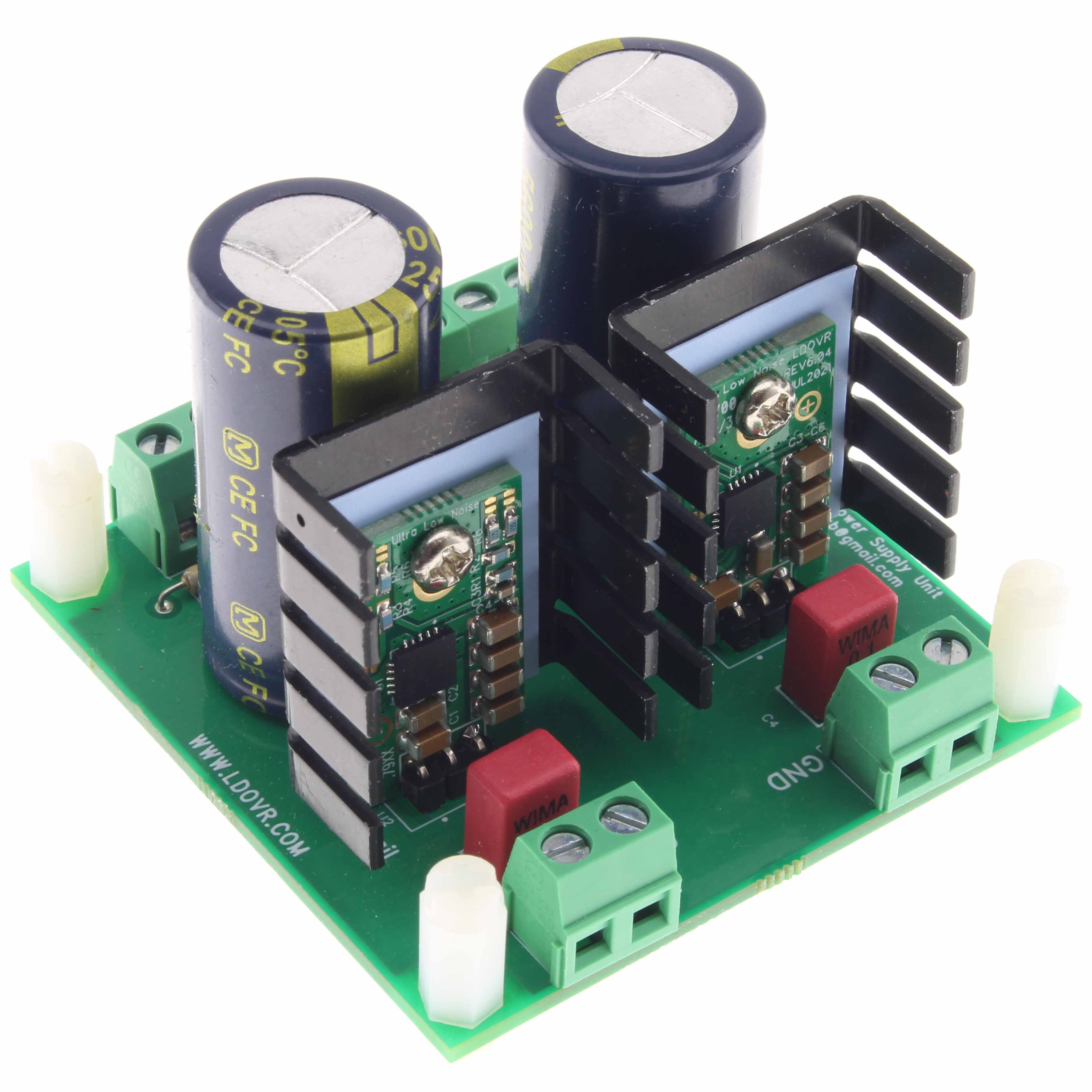

Module Alimentation Linéaire Régulée Double Ultra Faible Bruit -3V à -18V / +1.4V à +20.5V 1A
Ce module d'alimentation linéaire régulée double LDOVR TPS7A4700/3301 assure un niveau de bruit extrêmement faible mesuré à seulement 4µvrms pour le rail positif et 16µVrms pour le rail négatif. Son entrée se fait sur une plage de tension allant de 3 à 25VDC ou de 3 à 18VAC. Ses sorties sont réglables de 1.4V à 20.5V 1A par pas de 0.1V pour le rail positif et de -3V à -18V par pas de 1V pour le rail négatif, à l'aide de pastilles à souder sur le PCB :
Si aucune pastille n'est soudée, le rail possitif délivre 1.4V. Afin d'obtenir la tension désirée, il faut donc additionner 1.4V au voltage de la ou les pastilles à souder.
Pour le rail négatif, il délivre -3V, il faudra donc soustraire la valeur de chaque pastille à souder pour obtenir la tension désirée.
Attention, veuillez régler le voltage désiré avant de souder les deux rails sur le PCB.
Attention les régulateurs ne sont pas soudés au PCB.
Spécifications | |
---|---|
Type de produit | Module d'alimentation linéaire régulée double |
Plage de tension d'entrée | 3VDC à 25VDC 3VAC à 18VAC |
Modes de tension Any-Out™ | Sortie programmable par l'utilisateur via des pastilles à souder sur le circuit imprimé Plage de tension de sortie positive : +1.4V à +20.5V (pas de 0.1V) Plage de tension de sortie négative : -3V à -18V (pas de 1V) |
Courant de sortie | 1A |
Bruit en sortie | Rail positif : 4µVrms (10Hz, 100kHz) Rail négatif : 16µVrms (10Hz, 100kHz) |
Rejet du ripple | 82dB (100Hz) / 72dB (10kHz) ≥55dB (10Hz, 10MHz) |
Tension de claquage (dropout) | 307mV @ 1A |
Protections | Limite de courant fixe Protection thermique |
Plage de température de fonctionnement | -40°C / +125°C |
Option feedback externe |
Général | |
---|---|
Dimensions PCB | 60 x 60mm (hauteur 45mm environ) |
Entrées | Borniers à vis |
Sorties | Borniers à vis |
Tension de sortie (V) | -3.0 |
Tension de sortie (V) | 20.5 |
Tension de sortie (V) | -18.0 |
Tension de sortie (V) | 1.4 |
Courant de sortie (A) | 1.0 |
Tension d'entrée (V) | 3.0 |
Tension d'entrée (V) | 25.0 |
Type d'Alimentation | Alimentation Linéaire Régulée |
