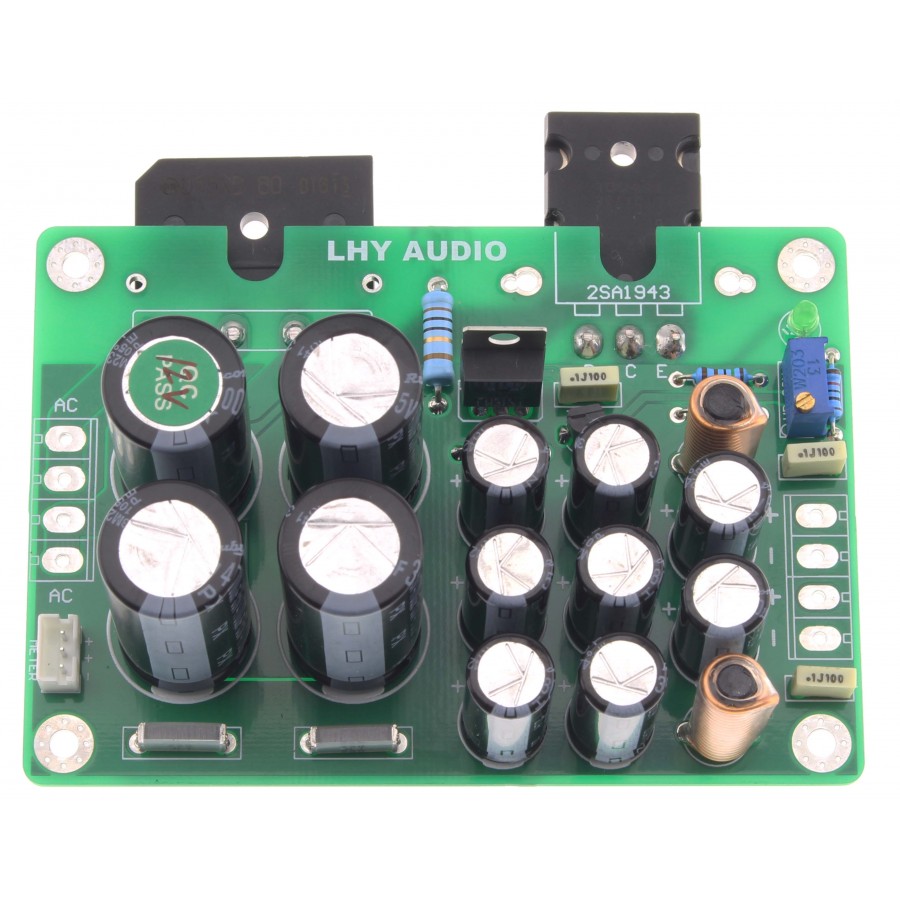

LHY Audio Module d'alimentation linéaire
Faible bruit 2SA1943 3.3-15V DC
Ce module d'alimentation linéaire faible bruit LHY Audio offre un très bon rapport qualité/prix. Il intègre un pont de diode haute puissance D15XB, un régulateur de tension LM317T et TL431 en tant que référence de tension ainsi qu'un transistor à courant élevé PNP Toshiba 2SA1943 pour sa sortie. Il assure ainsi une excellente linéarité et stabilité. Le module délivre de base une tension de sortie de 12VDC et peut être ajusté sur une plage de 3.3V à 15V DC.

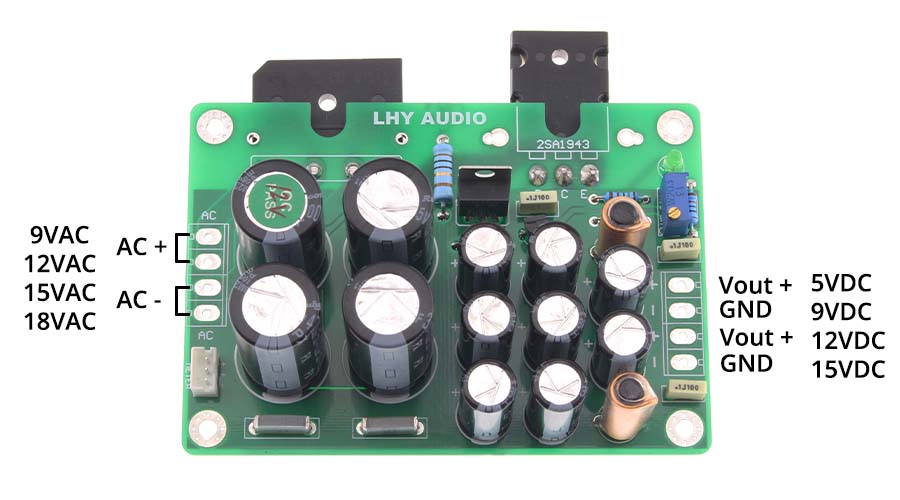

| Tension d'entrée | Tension de sortie |
|---|---|
| 9VAC | 5VDC |
| 12VAC | 9VDC |
| 15VAC | 12VDC |
| 18VAC | 15VDC |
Il est vivement recommandé d'associer le module à un dissipateur thermique, notamment à partir d'un courant de charge de 1A.
Caractéristiques techniques
| Spécifications générales | |
|---|---|
| Type de produit | Module d'alimentation linéaire |
| Tension de sortie | Réglage de base : 12V DC Plage d'ajustement : 3.3~15V DC |
| Pont de diode | D15XB |
| Régulateurs de tension | LM317T TL431 |
| Transistor | Toshiba 2SA1943 |
| Condensateurs | 4* Nichicon 4700µV 40V 8* Rubycon 680µV 35V |
| Général | |
|---|---|
| Dimensions | 100*70*46mm |
| Entraxes | 90*60mm |
| Entrées | Pastille à souder |
| Sorties | Pastille à souder |
| Tension de sortie (V) | 15.0 |
| Tension de sortie (V) | 5.0 |
| Tension de sortie (V) | 3.3 |
| Tension de sortie (V) | 9.0 |
| Tension de sortie (V) | 12.0 |
| Courant de sortie (A) | NC |
| Tension d'entrée (V) | NC |
| Type d'Alimentation | Alimentation Linéaire Régulée |
