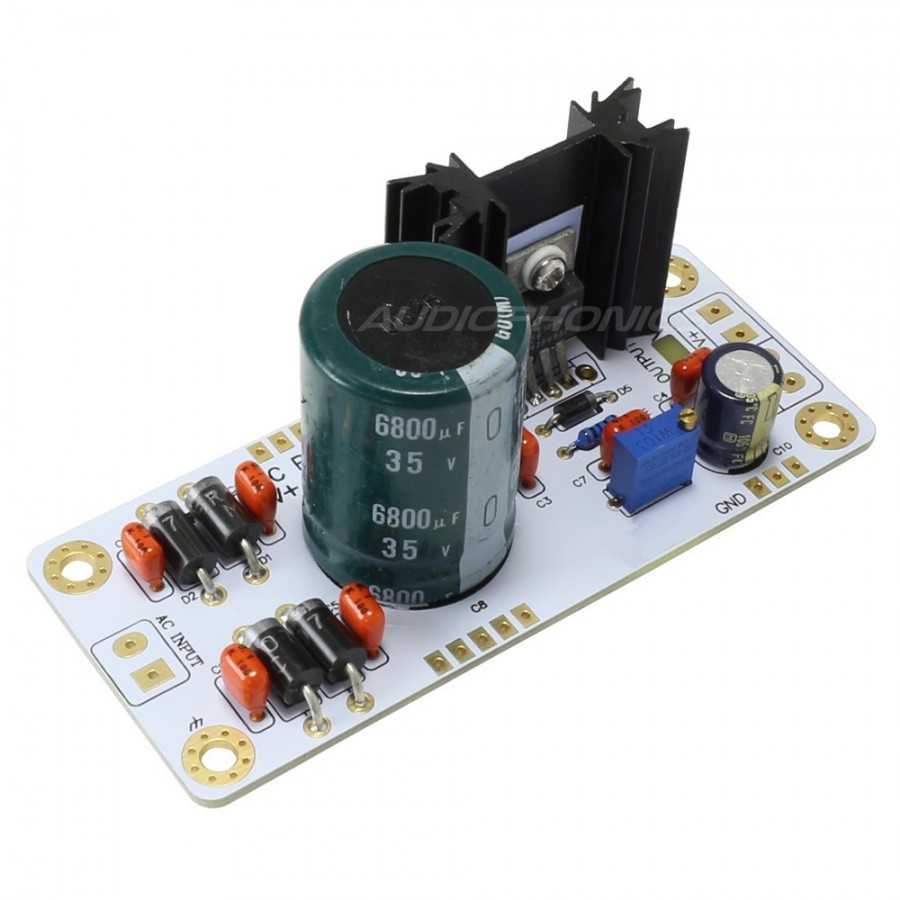

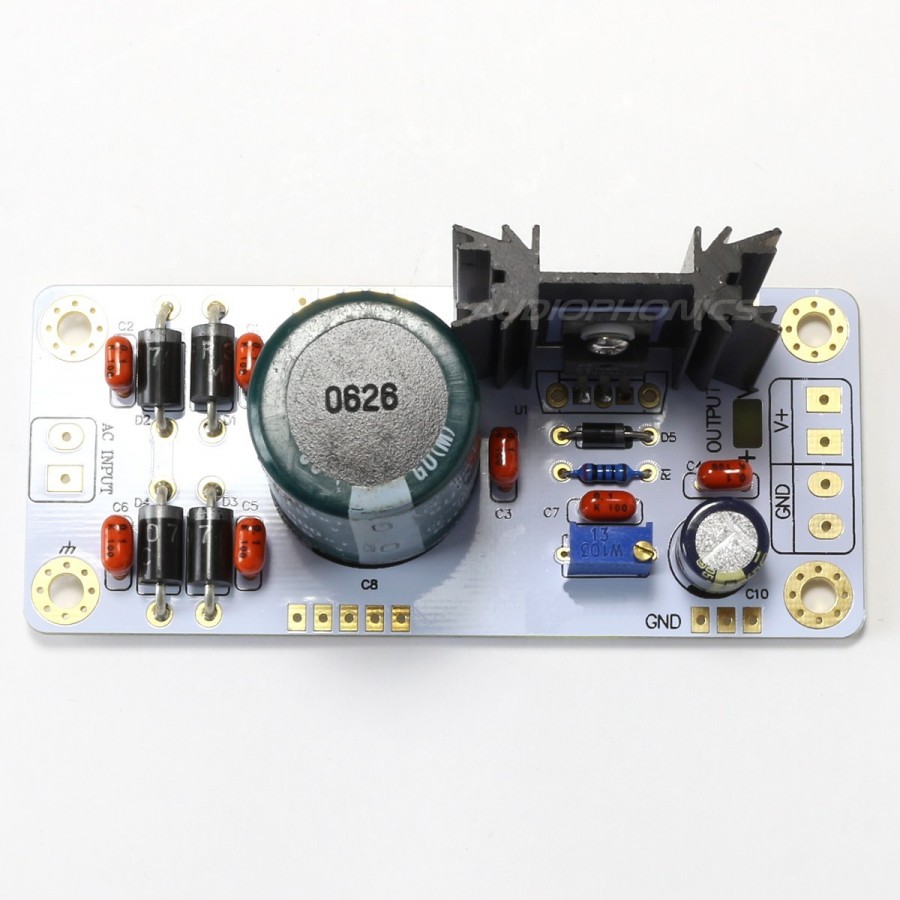

Module d'Alimentation DC régulée LT1084 1.25V à 20V 2A

Module d'Alimentation linéaire DC régulé LT1084

Moyenne des votes pour ce produit
2.0 / 5

En achetant ce produit vous obtenez 1 point de fidélité


Référence : 11486
Nouveau produit

14,90 €TTC

12,42 € HT
dont 0,05 € d'éco-participation

- +

Date d'expédition : 19-03-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Produit garantie 2 ans

Accessoires pour ce produit


Informations


Pour vous aider à choisir l'alimentation adaptée à vos projets, nous vous invitons à consulter cette page

Ce module d'alimentation linéaire régulé a été conçu pour alimenter proprement un Amplificateur ou tout autre appareil audio.

Il est doté d'un potentiomètre et d'un cavalier permettent d'ajuster la tension de 1.25 à 20V à partir d'une source de tension alternative dont la valeur est comprise respectivement entre 3VAC et 20VAC (12V recommandé).

Sa conception particulièrement rigoureuse, et la qualité de ses composants, en font un excellent choix pour alimenter un amplificateur numérique ou tout autre élément Haute-fidélité de faible tension tel que certains convertisseurs DAC, Amplificateurs casque, etc...
Autant d'appareils dont il contribue à améliorer la qualité sonore.

Caractéristiques techniques :

  • Régulateur IC LT1084
  • Résistance 200 Ohm 1/4W
  • Condensateur 6800uF / 35V (x1)
  • Condensateur 100uF / 363V
  • Condensateur 0.1uF / 100V (x7)
  • Multi-tour de précision réglable 3296 / 10K
  • Redressement rapide : 4 diodes FR307 / 3A
  • Plaque de dissipation thermique

Spécifications :

  • Tension d'entrée AC : 3V / 20V
  • Tension de Sortie DC : Variable de 1.25V à 20V / 5A max
  • Dimensions :  100x42x38mm
  • Entraxes : 85mm / 28mm
  • Poids : 56g





Caractéristiques
EntréesPastille à souder
SortiesPastille à souder
Tension de sortie (V)15.0
Tension de sortie (V)1.0
Tension de sortie (V)20.0
Tension de sortie (V)5.0
Tension de sortie (V)10.0
Courant de sortie (A)2.0
Courant de sortie (A)5.0
Tension d'entrée (V)20.0
Tension d'entrée (V)3.0
Type d'AlimentationAlimentation Linéaire Régulée

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
2.0 / 5
2 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 1/5
Date :
HS après quelques heures
J'en ai commandé deux, pour me dépanner.
Livraison très rapide, merci Audiophonics (ça vaut une étoile)
Je branche, 18V en entrée, 5V en sortie à vide.
Je règle à 15V.
Je branche la charge (0,5 A)
L'ampli casque (mais l'alim n'est pas silencieuse, Hum 50Hz)
Après quelques heures de fonctionnement, ça ne chauffe pas (peu de puissance à dissiper).
Mais je remesure ma tension de sortie et elle ne varie plus...
LM1084 passant sans régulation.
Bref, j'aurais mieux fait d'en monter une sur un veroboard.
Jean
 (0)
 (0)
Cet avis a été posté pour Module d'Alimentation DC régulée LT1084 1.25V à 20V 2A
Note :
 3/5
Date :
Ca peut beaucoup chauffer...
....si vous choisissez 12v alt en entrée et 5v cc en sortie,le rendement est
mauvais et la temperature peut atteindre 66 degres,si par contre vous
mettez 9v alt en entrée et 5v cc en sortie, c'est correct.
J'ai fait ces essais avec un preampli qui consomme 250ma,et on est loin
des 2 amperes promis;ceci dit,sur la fiche technique,le module peut
monter jusqu'a 150 degres!...prevoir un ventilateur au cas ou... :)
 (0)
 (0)
Cet avis a été posté pour Module d'Alimentation DC régulée LT1084 1.25V à 20V 2A
