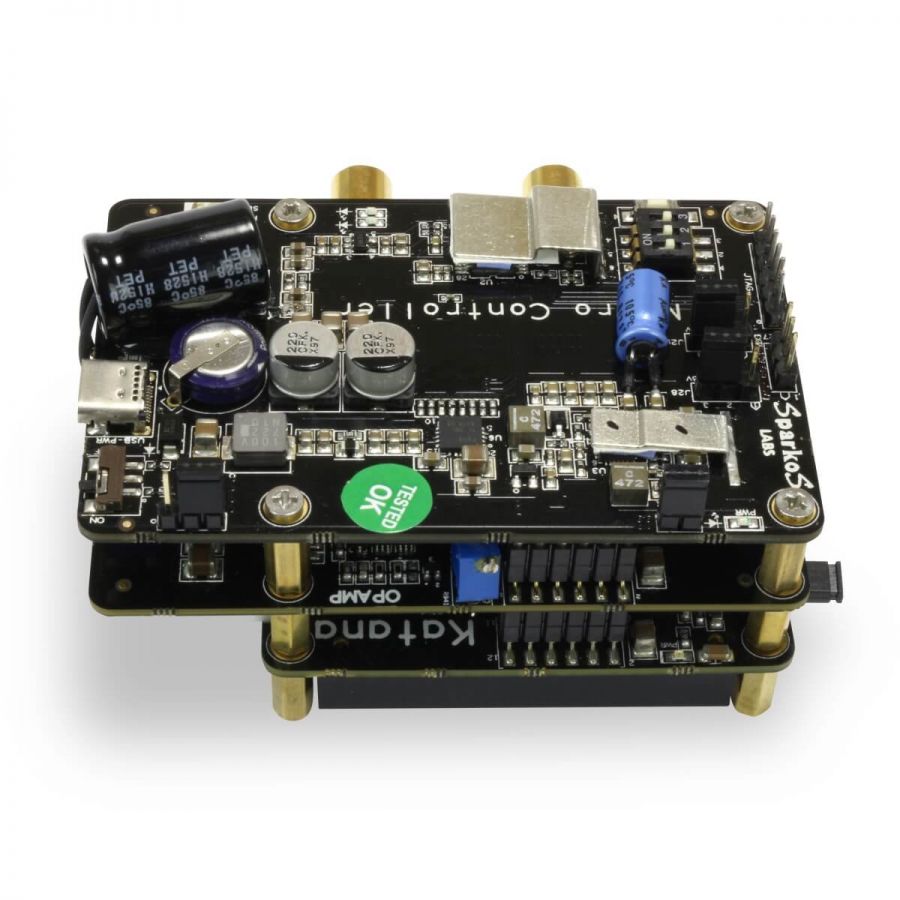

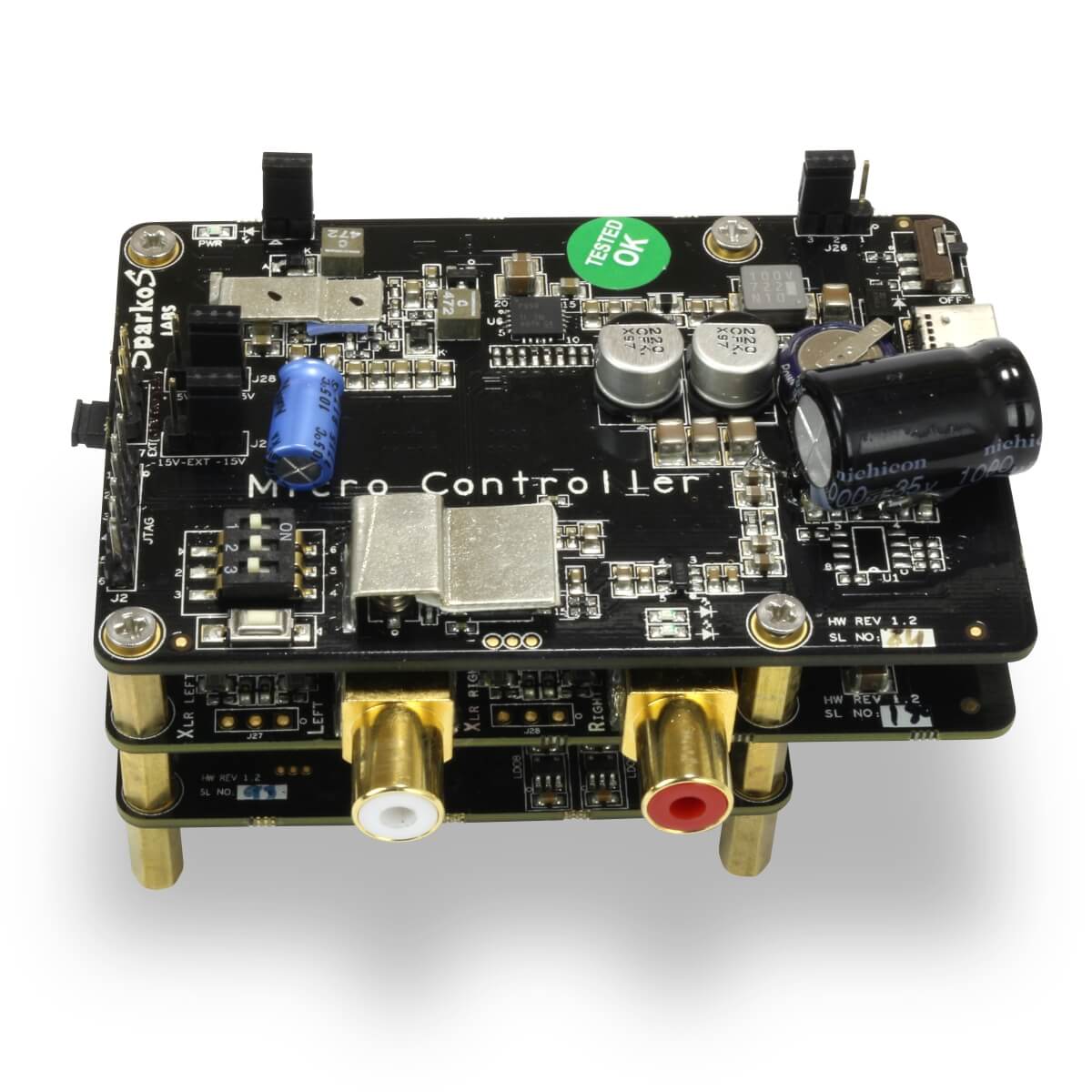

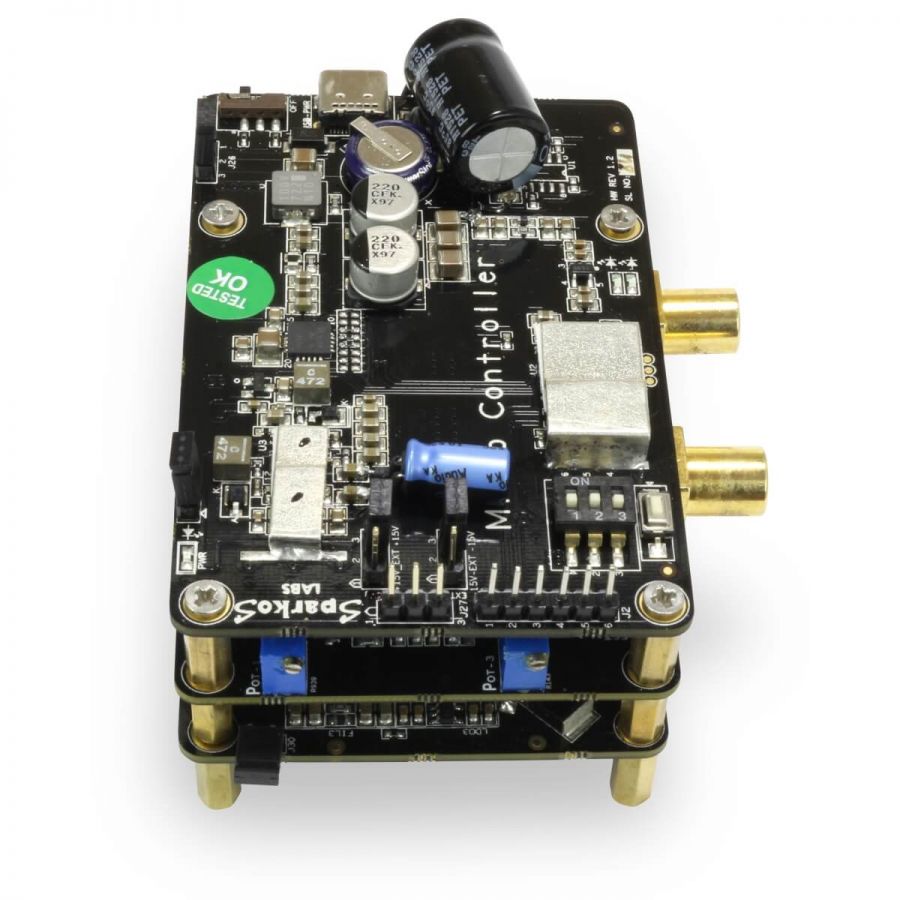

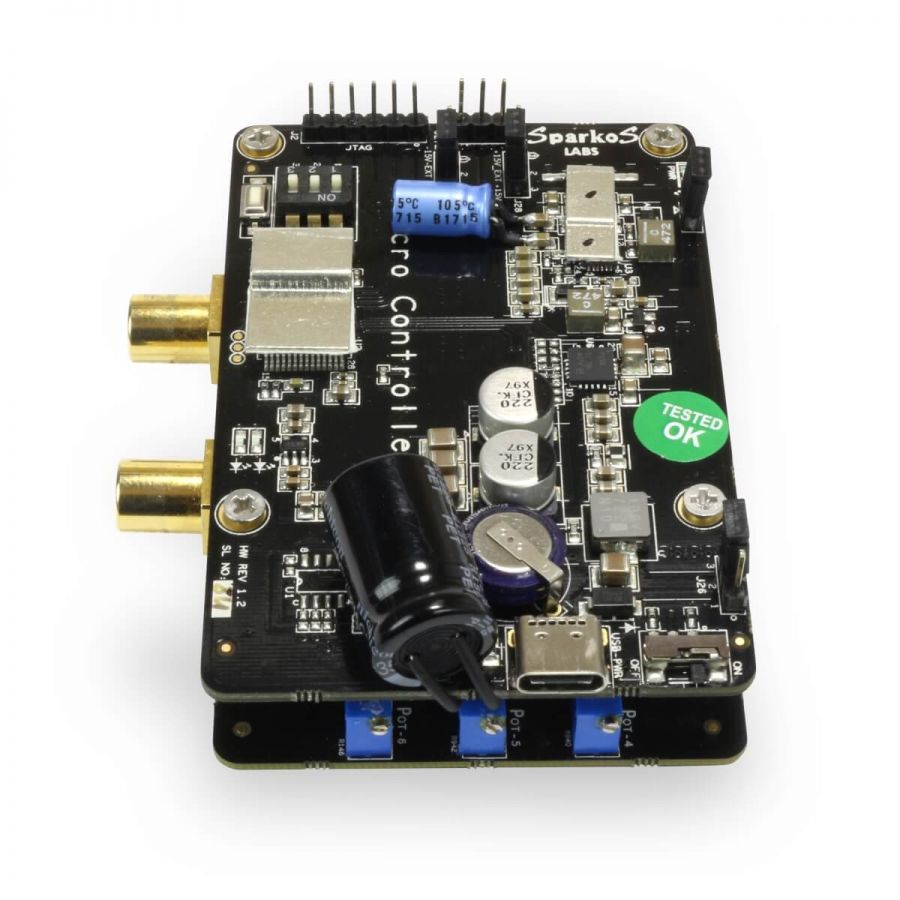

ALLO KATANA 1.2 SOUND QUALITY DAC pour Raspberry Pi ES9038Q2M 6x AOP SparkoS Labs SS3601 32bit 384kHz DSD128

ALLO KATANA SOUND QUALITY DAC pour Raspberry Pi ES9038Q2M 6x AOP SparkoS Labs SS3601 32bit 384kHz DSD128 Nouveau

Avec son Katana, un DAC maître pour Raspberry Pi, Allo propose une solution haut de gamme extrêmement performante, à un prix contenu et venant concurrencer directement des matériels vendus à des tarifs plus élevés. Pour aboutir à un tel résultat, la marque a soigneusement sélectionnés les meilleurs composants pour les intégrer dans un module complet sur 3 étages.

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 26 points de fidélité


Prévenez-moi lorsque le produit sera disponible !
Référence : 13519
Nouveau produit

269,00 €TTC

224,17 € HT
dont 0,05 € d'éco-participation
Disponible sur commande

- +

Produit garantie 2 ans

Accessoires pour ce produit


Informations


Il s'agit ici de la version "SOUND QUALITY" : -100.5dB @ 1Khz pondéré.
Ce modèle a été optimisé pour la qualité sonore. En "sacrifiant" quelques dB du THD+N, ALLO a trouvé que l'expérience subjective était, en un mot, plus proche du son analogique.

Allo Katana SOUND QUALITY

DAC pour Raspberry Pi ES9038Q2M 32bit 384kHz DSD128 6x AOP SparkoS Labs

Allo Katana DAC pour Raspberry Pi ES9038Q2M 32bit 384kHz DSD128 6x AOP SparkoS Labs

Avec son Katana, un DAC maître pour Raspberry Pi, Allo propose une solution haut de gamme extrêmement performante, à un prix contenu et venant concurrencer directement des matériels vendus à des tarifs plus élevés. Il s'agit par ailleurs probablement du meilleur DAC pour Raspberry Pi à ce jour. Pour aboutir à un tel résultat, la marque a soigneusement sélectionnés les meilleurs composants pour les intégrer dans un module complet sur 3 étages.

Allo Katana DAC ES9038Q2M

ES9038Q2M

Pour le Katana, Allo se tourne vers l'excellente puce de conversion ESS ES9038Q2M en mode maître. Celle-ci est en effet la plus récente version des convertisseurs ESS, affichant d'excellentes caractéristiques avec un THD+N à -120dB et laissant la conception de la partie analogique aux mains de l'intégrateur (Allo en l’occurrence). Un autre avantage de cette puce est le support de taux d'échantillonnages élevés, jusqu'à 32bits 384kHz en PCM mais aussi le DSD 128 et le DoP.

Horloges

Tous les circuits Delta Sigma sont extrêmement sensibles au jitter. Pour parer ce problème, Allo utilise deux horloges Ultra Low Jitter NDK NZ2520SDA 45.1584 / 49.1520 Mhz. Par ailleurs, le signal est également filtré par 2 LDO ainsi que par un filtre HF. Enfin, pour parfaire la synchronisation et le filtrage du signal, des buffers sont également intégrés. Cette ensemble de composants permet d'aboutir à un jitter infime de 390fs.

Allo Katana Horloge NDK NZ2520SDA
Allo Katana AOP SparoS Labs

Étage analogique

L'étage analogique du Katana profite d'une conception complexe offrant d'excellentes performances. Celui-ci se base sur des AOP discrets de chez SparkoS Labs. Cette marque est spécialisée dans les composants audio hautes performances, les amplificateurs opérationnels et régulateurs discrets. Elle dispose donc d'un savoir faire particulier, lui permettant de proposer des AOP d'exception. Le Katana profite donc de ce savoir-faire en intégrant pas moins de 6 AOP discrets simples SS3601, filtrés en entrée et en sortie avec des LDO pour un bruit extrêmement faible. Chaque DAC est ensuite configuré à la main en conditions d'utilisation réelles et programmé pour une compensation du THD+N et atteindre une valeur de -112.75dB. Côté connectique, on retrouve en sortie du RCA stéréo (asymétrique) mais également une sortie XLR symétrique, à souder (connecteurs vendus séparément).

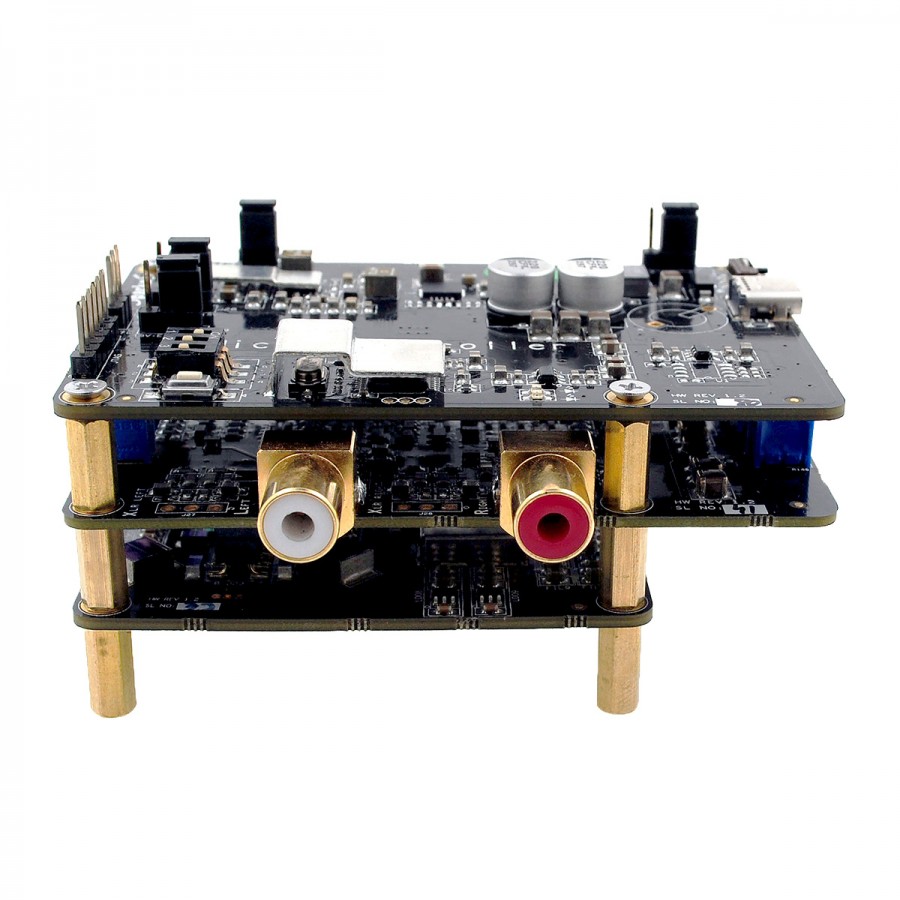

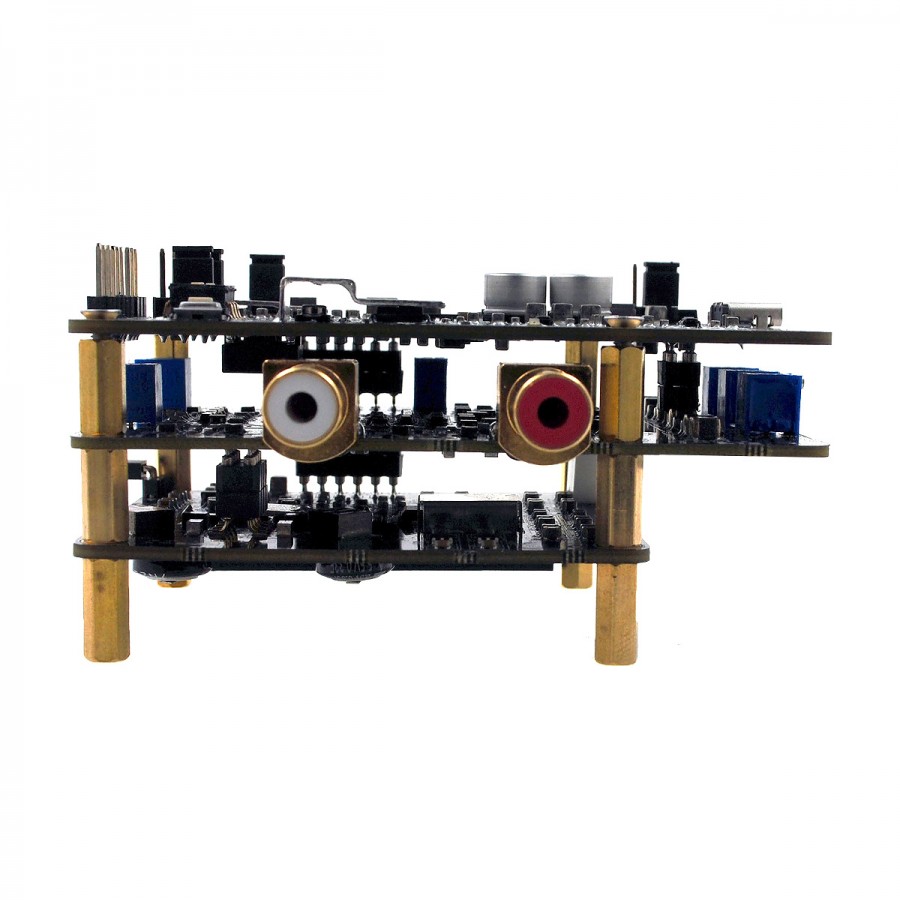

Sorties RCA et XLR

Pour son Katana, Allo intègre directement une sortie RCA stéréo asymétrique sur le module DAC. Mais la marque ne s'arrête pas là et permet également à qui le souhaite d'ajouter une sortie XLR symétrique. Pour cela, quelques soudures suffisent, Allo ayant prévu des points à souder pour ajouter au module des embases XLR.
Pour le câblage, nous vous invitons à vous référer au guide disponible dans l'onglet "Téléchargement" de cette page. Les embases XLR sont vendues séparément.

Allo Katana sortie XLR

Retrouvez dans l'onglet "Téléchargements" de cette page ou en suivant ce lien le guide d'utilisation du Katana. Celui-ci détail les différents modules composant le Katana, explique les différentes manières de l'alimenter et fourni informations de configuration.

Revue du Katana V1.2 + Isolator par The Hans Beekhuyzen Channel

Caractéristiques techniques

Spécifications
DACESS ES9038Q2M
Compatibilité HardwareRaspberry Pi 3 B
Raspberry Pi 3 B+
Allo Isolator
Compatibilité SoftwareDietPi
Volumio

À partir de fin Juillet :
  • Max2Play
  • piCorePlayer
  • Moode
SortiesRCA
Possibilité de câbler une sortie XLR symétrique (à souder, connecteurs non fournis)
THD+N-100.5dB @ 1kHz, 0dbfs, A-Weighted
Jitter390fs
Horloges2x NDK NZ2520SDA (45.1584 / 49.1520 Mhz)
Alimentation5V 3A (se référer au guide en téléchargement pour découvrir les différentes options d'alimentation)
PackageKATANA DAC
Visserie
Adaptateur DC 5.5 / 2.5mm vers DC 5.5 / 2.1mm
Adaptateur USB-C vers DC 5.5 / 2.5mm
Adaptateur Micro-USB vers DC 5.5 / 2.5mm
Adaptateur DC 5.5 / 2.5mm vers Bornier 2 pôles



Pièces fournies


Câble avec connecteur XH vers fils nus - à connecter sur bornier ci-dessous (28cm)

Câble XH alimentation


Adaptateur borniers vers Jack DC 5.5/2.5mm

Connecteur Jack vers borniers


Adaptateur Jack DC 5.5/2.5mm

Adaptateur Jack DC


Câble jack femelle DC 5.5/2.5mm vers Micro-USB (12cm)

Jack DC femelle vers Micro-USB


Câble jack femelle DC 5.5/2.5mm vers USB-C (10cm)

Jack DC femelle vers USB-C

Fiche technique
SortiesXLR
SortiesRCA
Composants / PucesES9028Q2M
