AUDIOPHONICS DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

AUDIOPHONICS DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB
Audiophonics vous propose le successeur du DAC I-Sabre 9028 embarquant cette fois la puce de décodage ES9038Q2M. Cette version offre des performances sonores remarquables, notamment grâce à l'architecture HyperStream II, traditionnellement réservée aux appareils professionnels.

Moyenne des votes pour ce produit
4.5 / 5

En achetant ce produit vous obtenez 12 points de fidélité


Référence : 14011
Nouveau produit

129,00 €TTC

107,50 € HT
Produit définitivement arrêté
Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Produit garantie 2 ans

Accessoires pour ce produit


Informations

* La version micro-USB du module n'est plus disponible, vous trouverez ici la version USB Type-C *

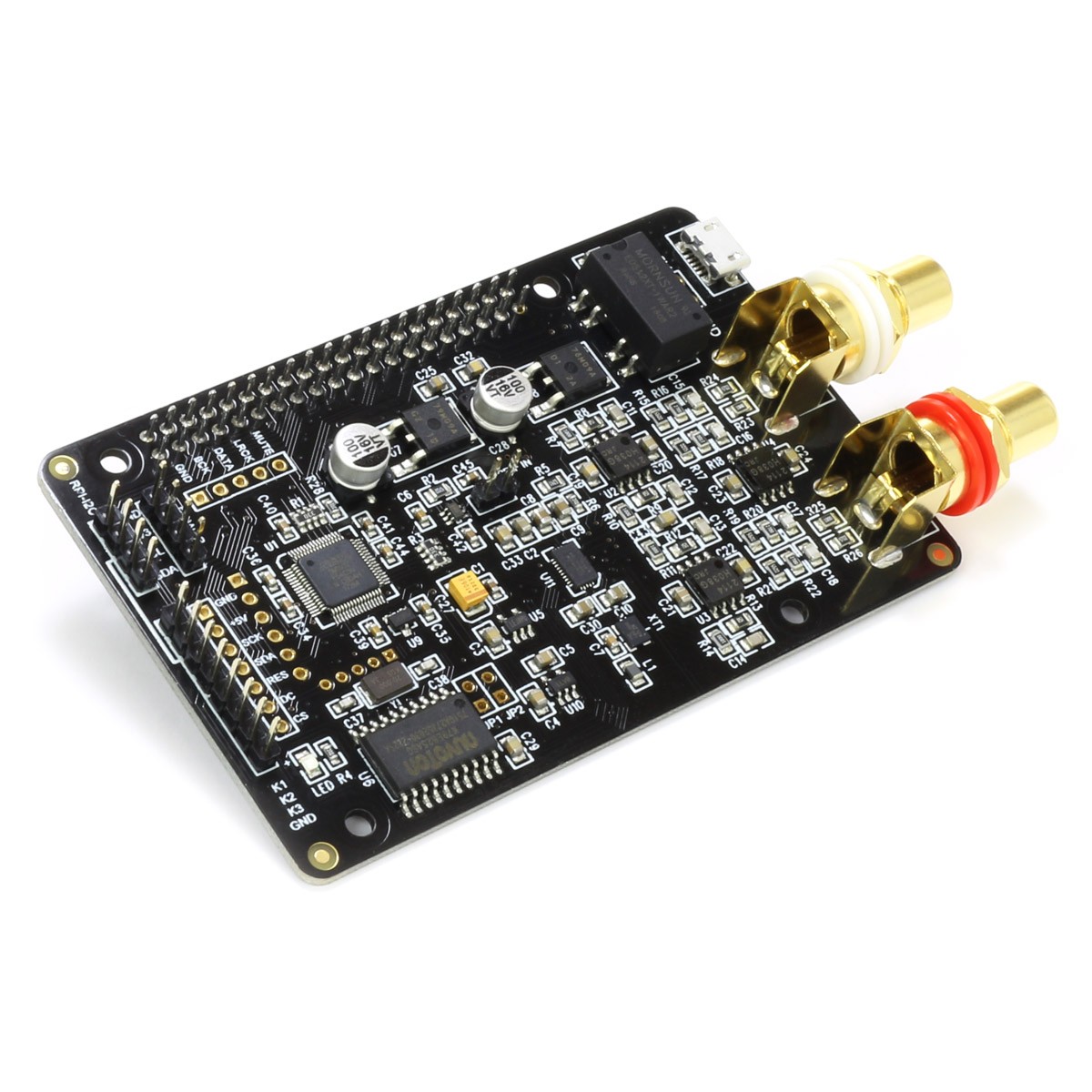

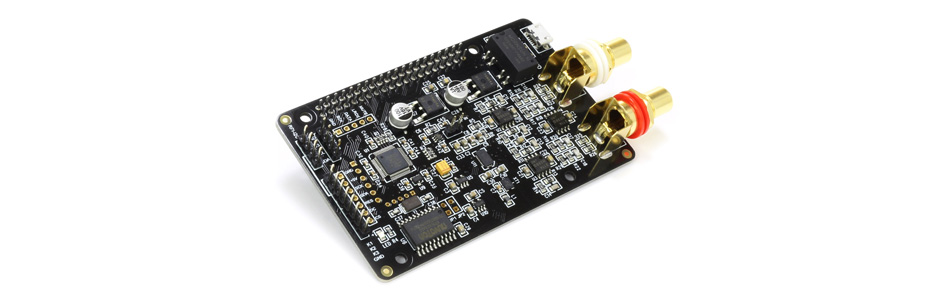

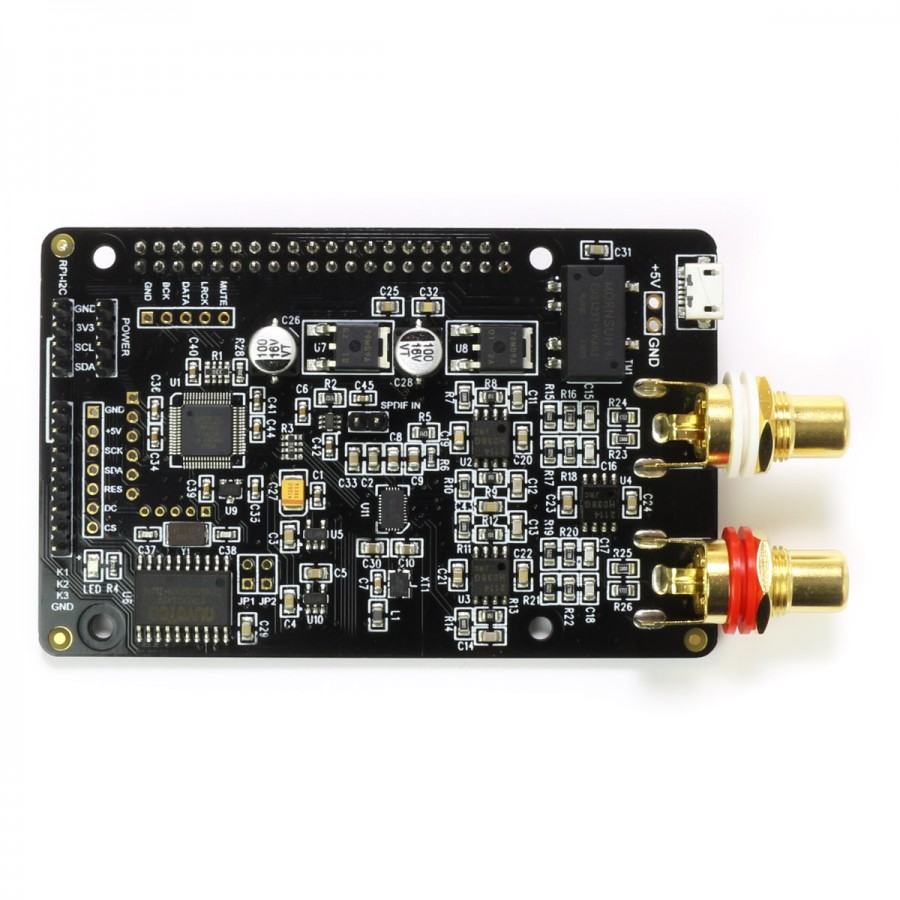

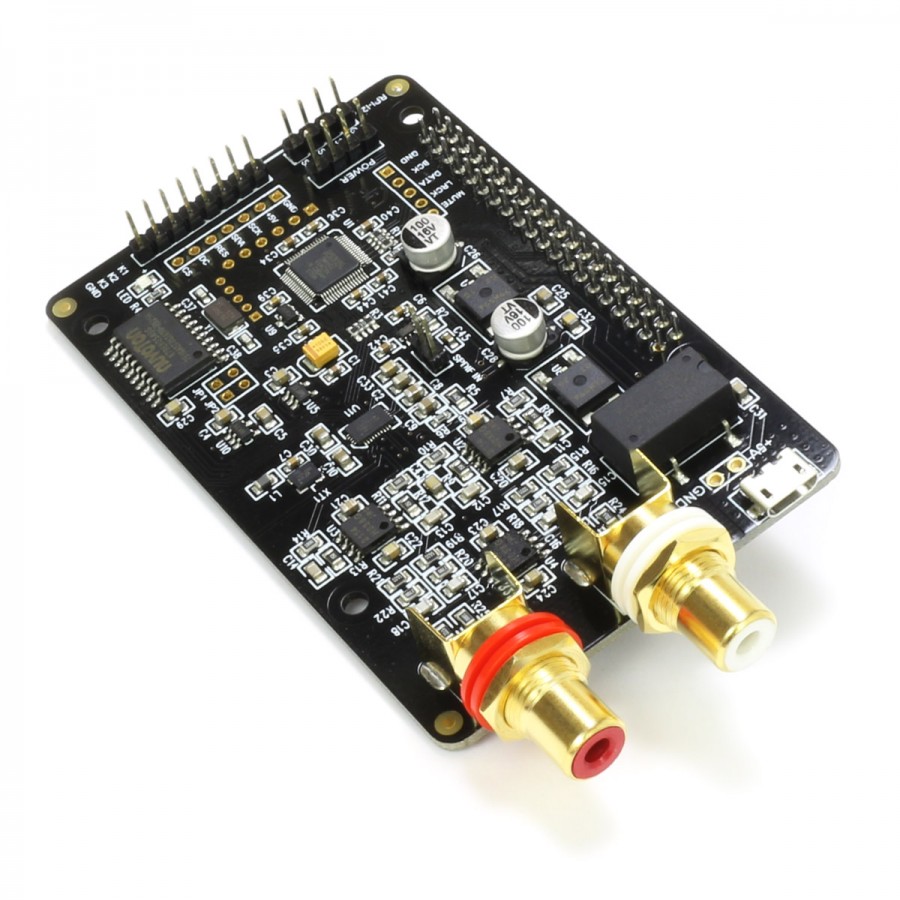

Audiophonics ES9038Q2M

DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Audiophonics vous propose le successeur du DAC I-Sabre 9028 embarquant cette fois la puce de décodage ES9038Q2M. Cette version offre des performances sonores remarquables, notamment grâce à l'architecture HyperStream II, traditionnellement réservée aux appareils professionnels.

Une qualité audio toujours plus bluffante

Dans la lignée de ses prédécesseurs, le ES9038Q2M propose des performances sonores exceptionnelles grâce à des composants sélectionnés pour assurer la plus grande justesse et précision dans la restitution, sans pour autant la rendre agressive. Cette version se base sur des technologies reconnues. Il profite en outre de l'HyperStream II, améliorant significativement la plage dynamique tout en limitant le jitter et les bruits indésirables. La carte intègre également une horloge ultra faible bruit de phase pour le ES9038Q2M.

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Un système autonome

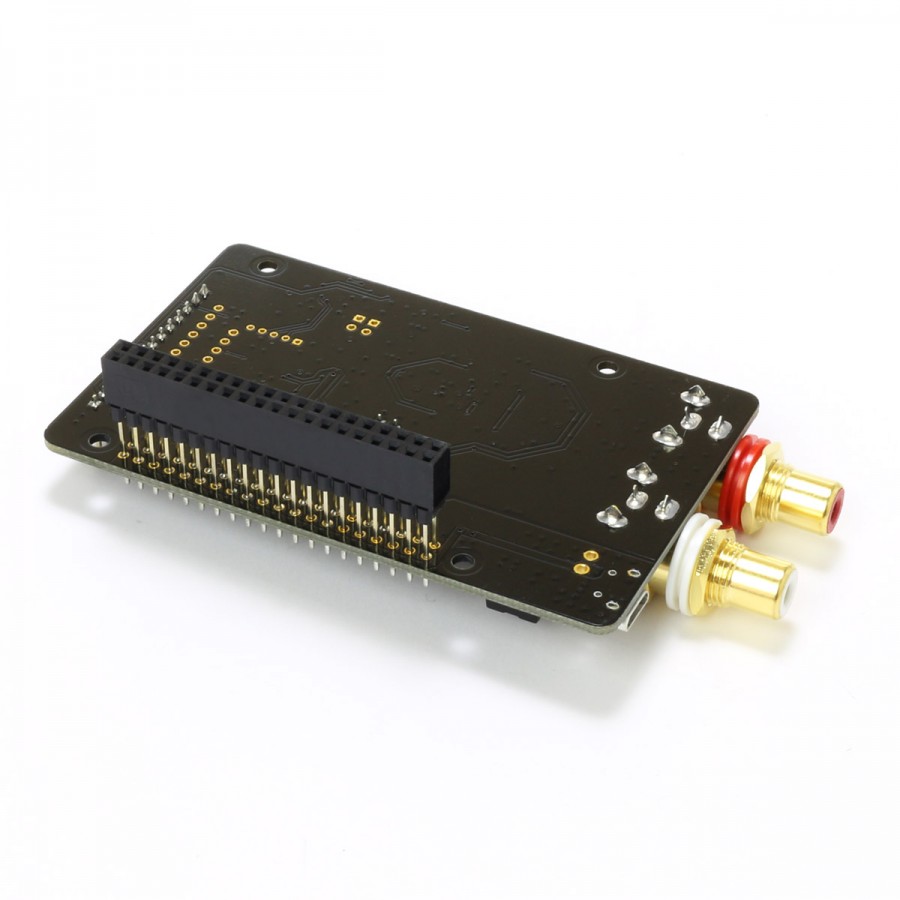

De même que le précédent ES9028Q2M, le ES9038Q2M a été conçu pour se monter sur un Raspberry Pi, afin de lui offrir la meilleure qualité de sortie possible. Il est compatible avec d'autres cartes au format GPIO Raspberry Pi, mais pas seulement. Il est également possible de le relier à n'importe quelle source I2S ou SPDIF (interface USB, DSP...). La carte propose un contrôle de volume hardware pilotable par encodeur, avec un affichage sur écran OLED, lui permettant de fonctionner en complète autonomie. L'installation de drivers spécifique est facultative, ces derniers permettant de contrôler le volume ou de changer d'entrée depuis Linux.

Un expérience utilisateur améliorée

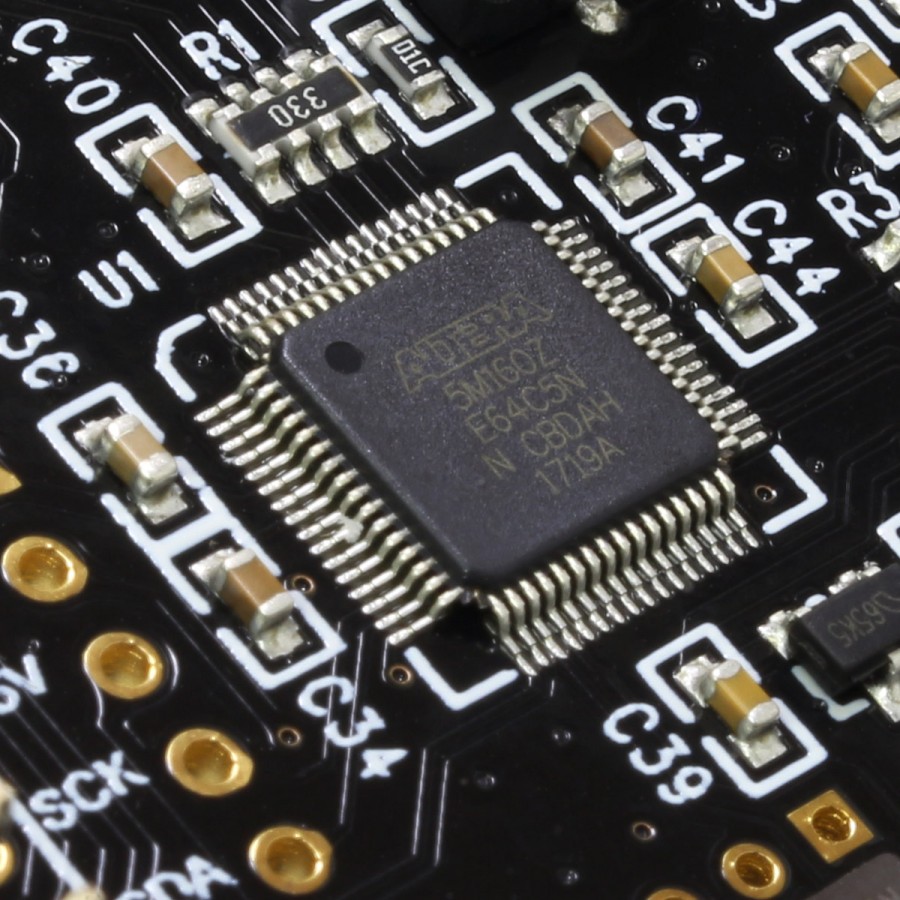

Grâce à un microprocesseur intégré, le I-Sabre 9038Q2M est capable de détecter automatiquement le format et le taux d'échantillonnage de la source et de s'y adapter automatiquement. Il détecte ainsi automatiquement si la source est en 16bit, 24bit ou DSD DoP. Ce contrôle par puce CPLD maintient une grande stabilité tout en prévenant les problèmes de décodage ainsi que l'apparition d'artefacts à l'écoute.

Sortie analogique efficace

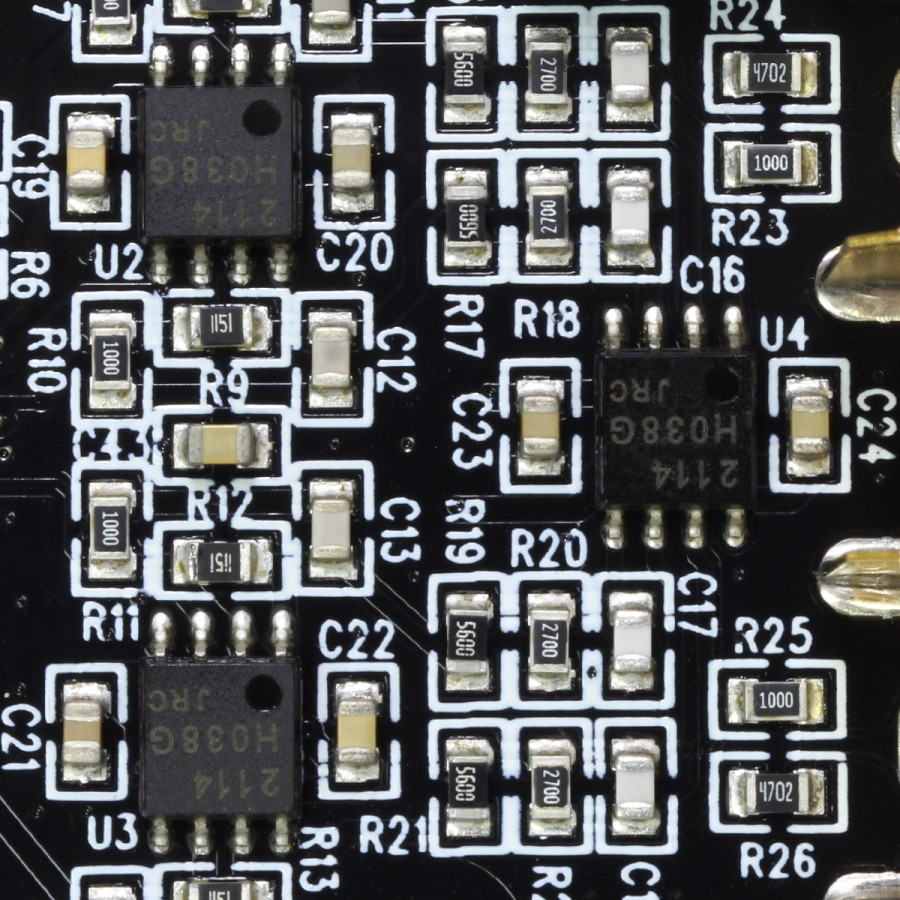

Le I-Sabre ES9038 embarque deux amplificateurs opérationnels bipolaires NJM 2114, alimentés en 9V pour la section de conversion courant / tension I/V, ce qui permet une grande qualité de sortie analogique. Un dernier AOP NJM 2214 utilisé en buffer finalise l'étage de sortie analogique et assure une restitution optimale.

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Une solution complète

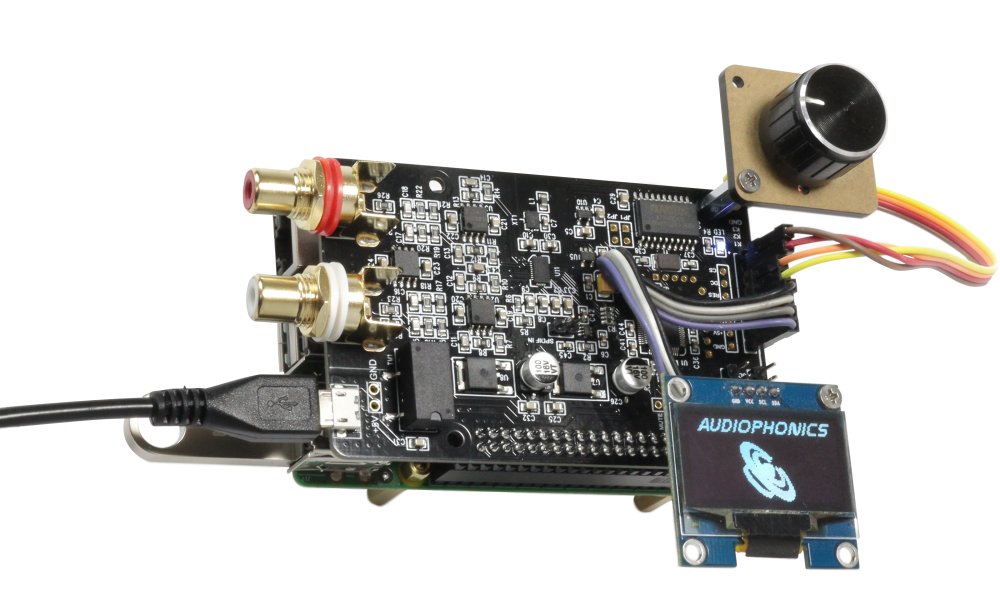

Ce convertisseur possède tout le potentiel pour évoluer vers une solution complète. On pourra à titre d'exemple y ajouter aisément un écran OLED dédié à l'affichage de la source, du volume, du bitrate... On pourra également y adjoindre un encodeur permettant de contrôler le volume du DAC pour éviter les pertes de qualité inhérente à une gestion software du volume.

Ce produit ne contient que le DAC Audiophonics I-Sabre ES9038Q2M. Le Raspberry Pi, l'écran OLED et l'encodeur rotatif sont vendus séparément.

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Un étage d'alimentation efficace

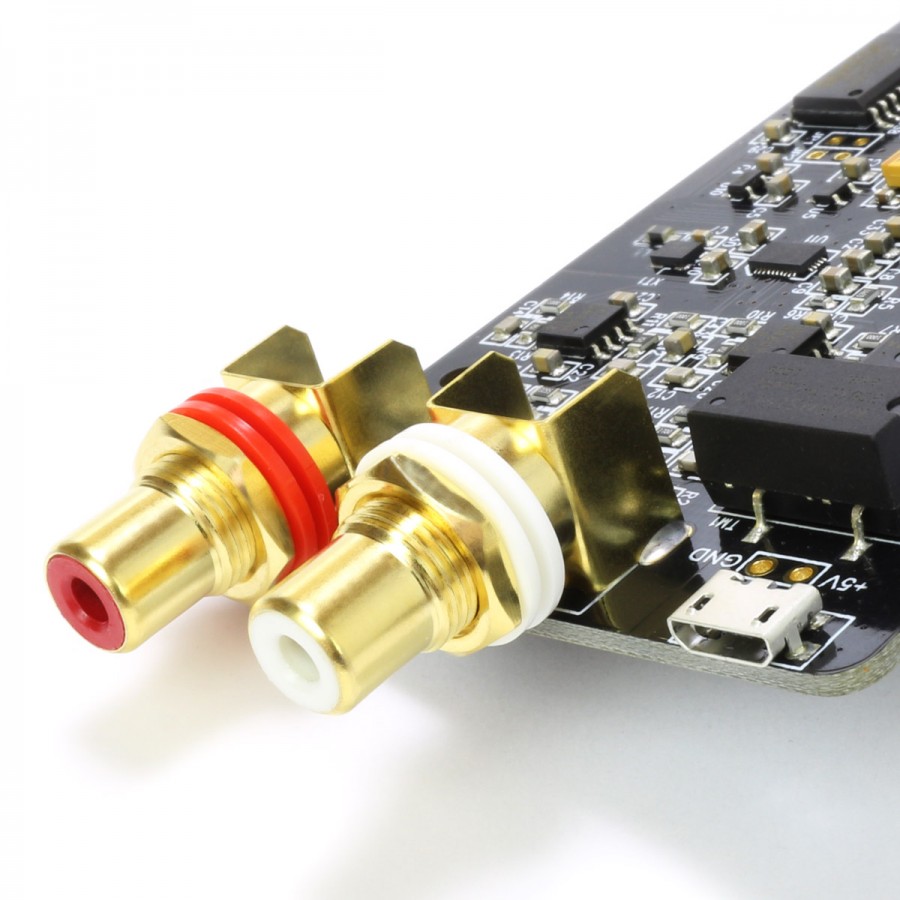

Alimenté via une entrée Micro USB 5V, le DAC dispose d'un étage d'alimentation particulièrement bien pensé qui permet à la fois d'assurer un signal stable, tout en réduisant les bruits résiduels. Pour cela, le PCB intègre un convertisseur DC/DC Mornsun, suivi de deux régulateurs linéaires LT7809/7909 dédiés à la partie analogique, qui est alimenté en +/-9V.

De plus, comme pour son prédécesseur, le Raspberry Pi est alimenté directement via le port GPIO, évitant ainsi de multiplier les branchements.

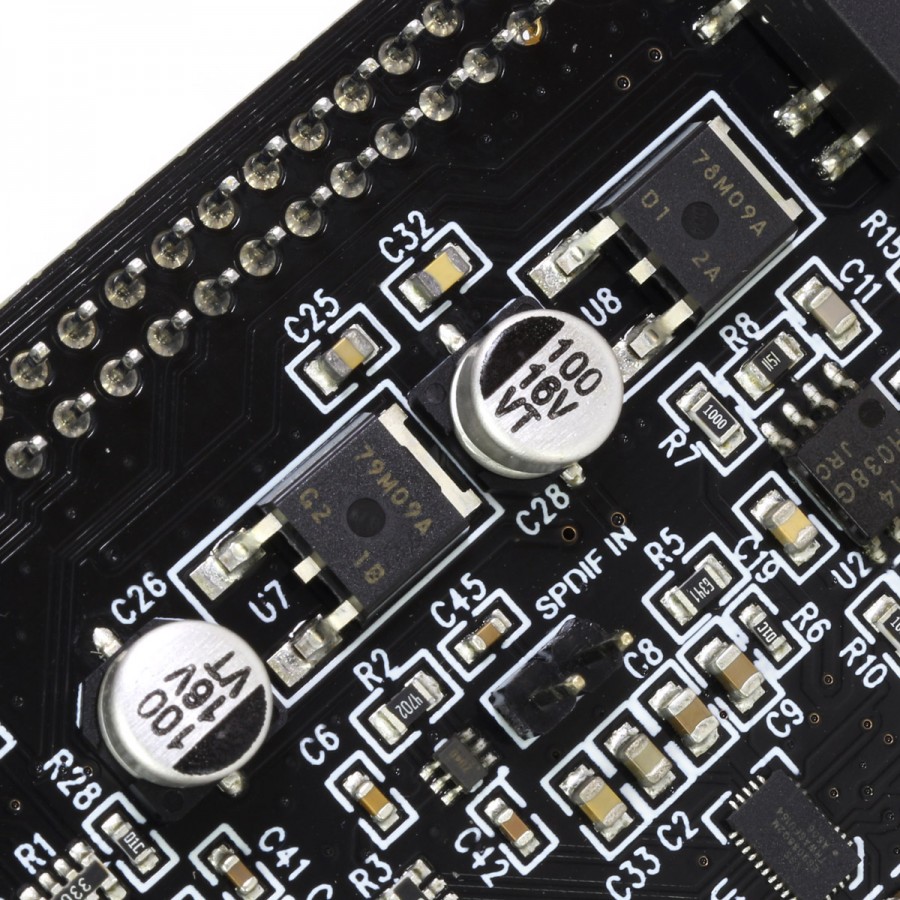

La carte possède également deux régulateurs de tension ultra faible bruit dédiés au DAC afin de l'isoler de l'alimentation principale. La tension DVCC est générée à partir d'un LP5907 (régulation <6.5µV), qui permet de générer le Vref 1.2V du DAC, qui est une tension critique. La tension AVCC est générée à partir d'un régulateur ADP150 dédié (régulation <9µV).

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Driver dédié intégré dans les kernel RPI > 4.19.34

Utilisé conjointement à un Raspberry Pi, le DAC I-Sabre ES9038Q2M permettra d'obtenir une solution complète de lecture dématérialisée. Le support du driver par le kernel Raspberry Pi à partir de la version 4.19.34 permet une installation facilitée ainsi que l'accès au contrôle de volume hardware, la gestion des filtres et le choix de l'entrée (I2S/SPDIF).
(dtoverlay=i-sabre-q2m dans config.txt)

À ce jour (Juillet 2019), la sélection du driver est intégrée dans :

MoOde Audio

MoOde Audio

MoOde Audio est une solution basée sur MPD à l'instar de Volumio. Elle permet la lecture de fichiers, de radios, de flux UPnP et même de Qobuz (contrôlé en UPnP).

DietPi

DietPi

La solution logicielle DietPi permet d'utiliser Logitech Media Server / Squeezelite et/ou Roon. C'est aussi une base de travail efficace pour installer d'autres applications qui demanderont toutefois quelques connaissances en informatique (connexion SSH) pour aller plus loin.

piCorePlayer

piCorePlayer 5.0

piCorePlayer est une interface Squeezelite LMS puissante, accessible et rapide à mettre en place. Il permet de configurer en profondeur l'ensemble des fonctionnalités du DACI-Sabre pour exploiter toutes les possibilités offertes par la carte.

Interface de contrôle AlsaMixer sous DietPi

Interface de contrôle Alsamixer sous DietPi.

Compatible Volumio

Le driver ES9038Q2M est également compatible avec la solution Volumio par l’intermédiaire d'un plugin installable manuellement. Volumio offre une interface de contrôle web efficace et très intuitive, idéale pour débuter. C'est l'option idéale pour obtenir aisément un lecteur audio / décodeur puissante et facile d'utilisation.

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Contrôle des fonctions DAC en I2C

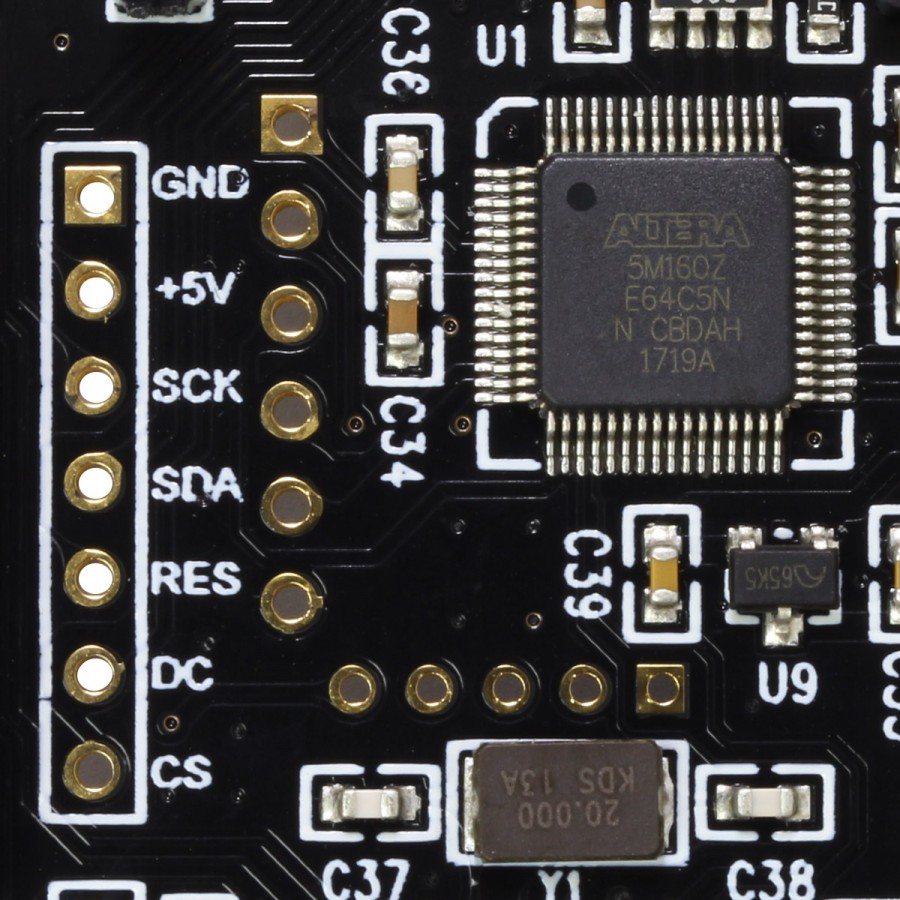

Cette carte DAC embarque un micro-controleur facilitant grandement le pilotage des fonctions de base. Il est ainsi possible de la contrôler avec un Arduino ou tout autre contrôleur I2C, pour l'intégrer dans un montage.

Pour pouvoir en contrôler plusieurs, la carte comporte 4 adresses I2C possibles, accessibles par les jumpers JP1 & JP2 :



Adresse I2C

  • Sans jumper : 0x48
  • JP1 : 0x49
  • JP2 : 0x4A
  • JP1 & JP2 : 0x4B

Une fois connectés ces registres sont disponibles (en écriture seulement) :



Registres fonctions

  • 0x20 : Volume de 0 à 100
  • 0x21 : Mute 0x00 = Mute OFF, 0x01 = Mute ON
  • 0x22 : Filtres :
    • 0x00 = brick wall
    • 0x01 = corrected minimum phase fast
    • 0x02 = minimum phase slow
    • 0x03 = minimum phase fast
    • 0x04 = linear phase slow
    • 0x05 = linear phase fast
    • 0x06 = apodizing fast
  • 0x21 : Mute 0x00 = Mute OFF, 0x01 = Mute ON
  • 0x24 : Entrée 0x00 = I2S, 0x01 = SPDIF


Extrait de code Arduino pour régler le volume

Adresse_I2C = 0x48;
VarVolume = 50;
Wire.beginTransmission(Adresse_I2C);
Wire.write(0x20);
Wire.write(VarVolume);
Wire.endTransmission();

Formats PCM / DSD pris en charge

Le DAC I-Sabre est compatible 24bit 192kHz avec le driver RPI-DAC et usqu'à 32bit 384kHz avec son driver et des distributions utilisant un kernet optimisé audio (Volume, DietPi). Il peut également lire du DSD64/DSD128 DoP avec des solutions comme Volumio et Logitech Media Server.

Il peut également lire du DSD64/DSD128 DoP avec des solutions comme Volumio et Legitech Media Server. L'entrée S/PDIF accepte un format PCM jusqu'à 24bit 192kHz et jusqu'au DSD128 DoP. L'entrée I2S elle supporte le 32bit 768kHz en PCM et jusqu'au DSD512 DoP.

La prise en charge du DSD sur Logitech Media Server avec piCorePlayer demande une configuration préalable.

L'utilisation en complément d'un Allo Kali n'est pas compatible avec le mode DSD.

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Test du Audiophonics ES9038Q2M par The Hans Beekhuyzen Channel

Sous-titres FR disponibles.

Caractéristiques techniques

Spécifications
Type de produitModule DAC
Puce DACES9038Q2M
Taux d'échantillonnages supportésPCM jusqu'à 32bit 768kHz (Maximum 384kHz via GPIO Raspberry Pi)
DSD jusqu'à DSD512 DoP (Maximum DSD128 via GPIO Raspberry Pi)
THD0.002dB
THD+N-108dB Mesuré
Niveau de sortie-1.54V RMS / 2.24Vpp
Alimentation5V DC via Micro USB
Entrées1x I2S GPIO (pinout RPI-DAC)
1x I2S
1x SPDIF

1x I2C (RPI)
Sorties1x RCA Stéréo

1x I2S pour OLED (MCU)
1x I2S (renvoi RPI)
1x SPI (renvoi RPI)
Dimensions90 x 57mm
Poids42g

Mesures avec Audio Precision

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

Schéma de branchement écran OLED / encodeur rotatif / I2S / SPDIF

Audiophonics ES9038Q2M DAC I-Sabre ES9038Q2M Raspberry Pi / I2S & SPDIF / PCM DSD Alimentation Micro USB

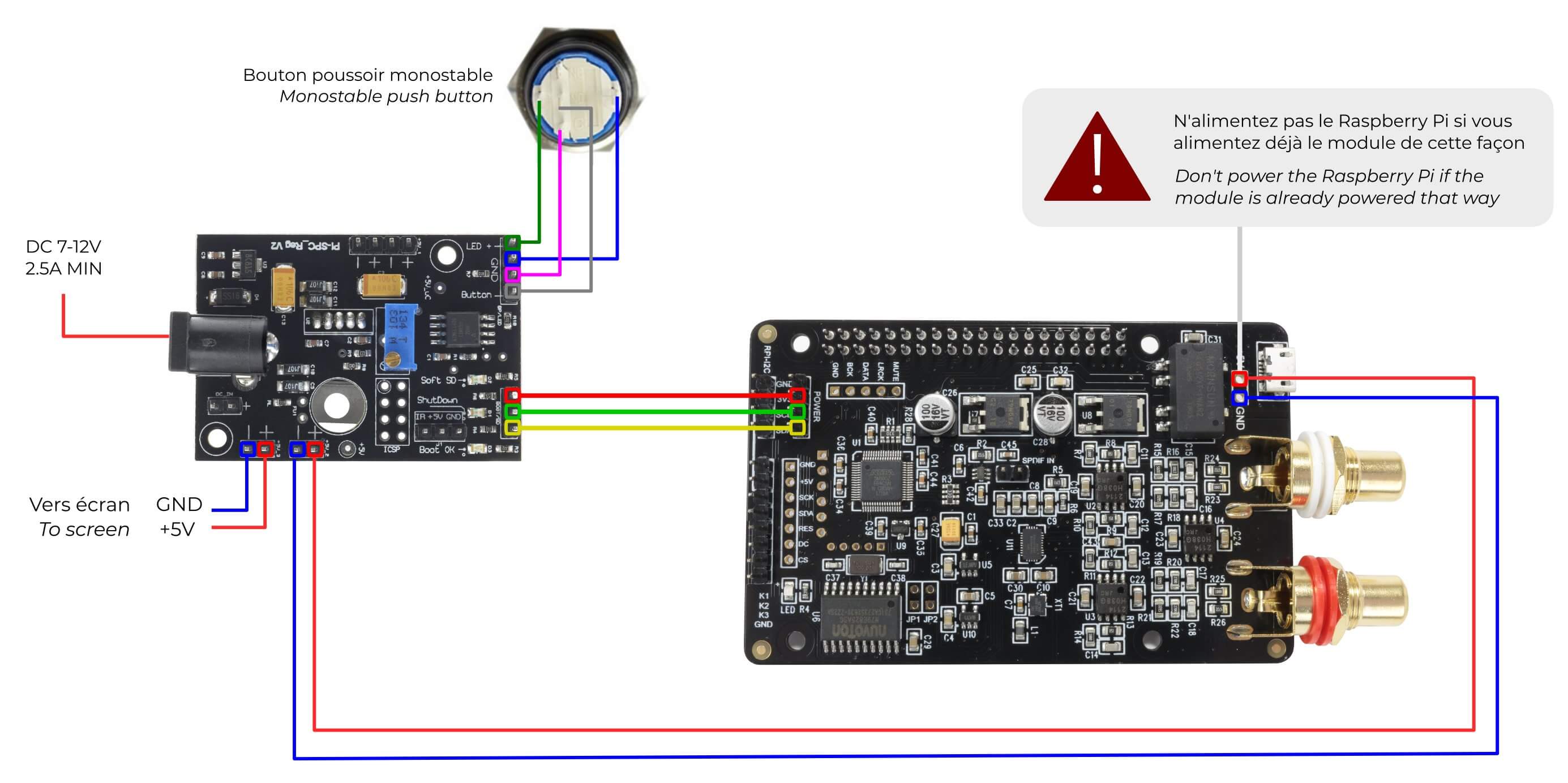

Détail de branchement AUDIOPHONICS PI-SPC II

Schéma branchement Sabre 9038 Audiophonics Pi SPC 2
Pinout Écran Winstar 16x2
Pinout ES9038Q2MPinout Écran Winstar 16x2
Pin 61
Pin 22
Pin 264
Pin 345
Pin 246
Pin 2211
Pin 1812
Pin 1613
Pin 1314
Récepteur IR
GPIO 26 (Pin 37)OUT (Data récepteur IR)

Caractéristiques
EntréesI2C
EntréesI2S via GPIO
EntréesS/PDIF
EntréesI2S
SortiesI2S
SortiesRCA
SortiesSPI
Puce DAC / ADCES9038Q2M
Taux d'échantillonnage maxDSD512
Taux d'échantillonnage max768kHz
Canaux2 (Stéréo)
