AUDIOPHONICS DAC Sabre ES9023 V2.1 DIY I2S vers Analogique 24bit/192kHz

Audiophonics DAC Sabre ES9023 V2.1 DIY I2S vers Analogique 24bit/192kHz

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 1 point de fidélité


Référence : 10295
Nouveau produit

15,90 €TTC

13,25 € HT
Ce produit n'est plus disponible.
Produit garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

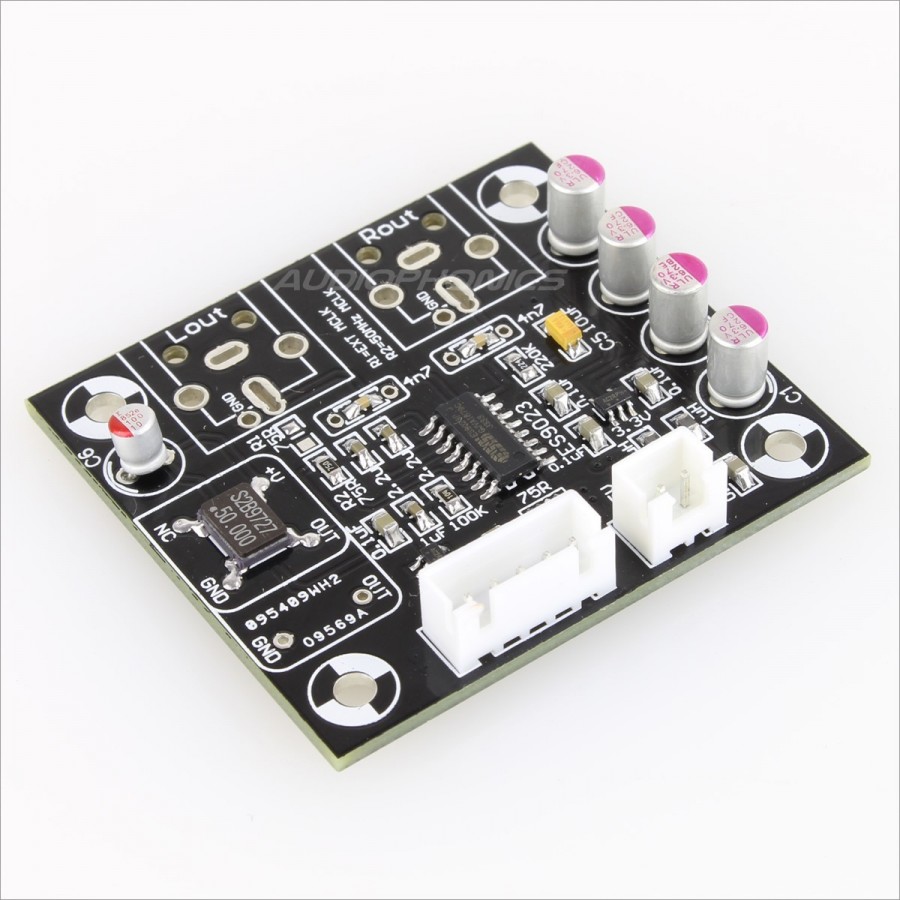

Convertisseur au rapport qualité prix inégalable disposant d'emplacements de sorties analogiques stéréo RCA, ce module est idéal pour toutes réalisations DIY.

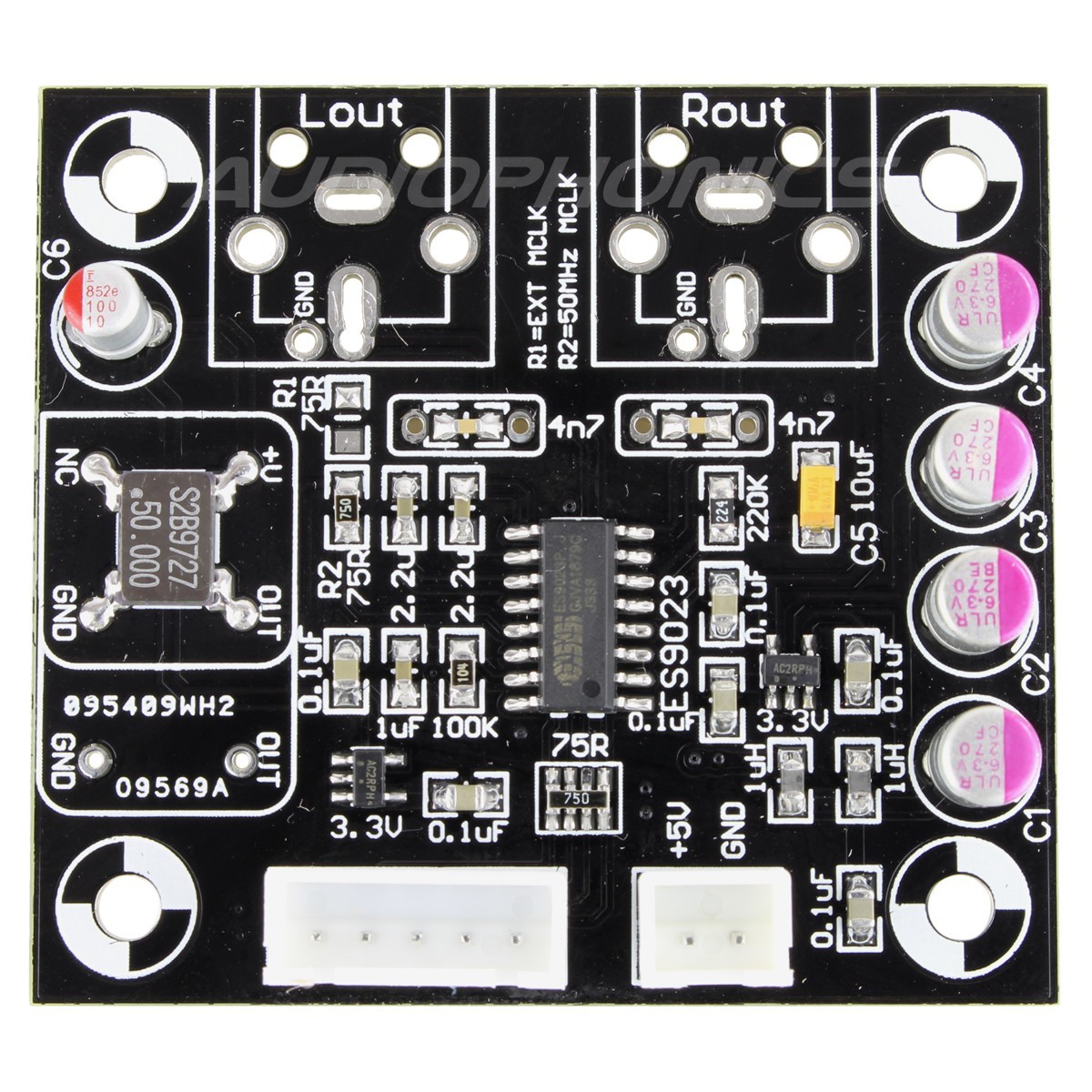

Equipé du désormais célèbre SABRE ES9023 (équipant notre U-SABRE), de régulateur Ultra low noise "ON" et de condensateur OS-CON ce DAC vous offrira un son musical et riche en micro détails.

Il est dorénavant équipé d'un emplacement pleine taille pour horloge TCXO.

Sa forte versatilité lui permet d'être également utilisable directement en sortie d'un Raspberry PI via le GPIO.

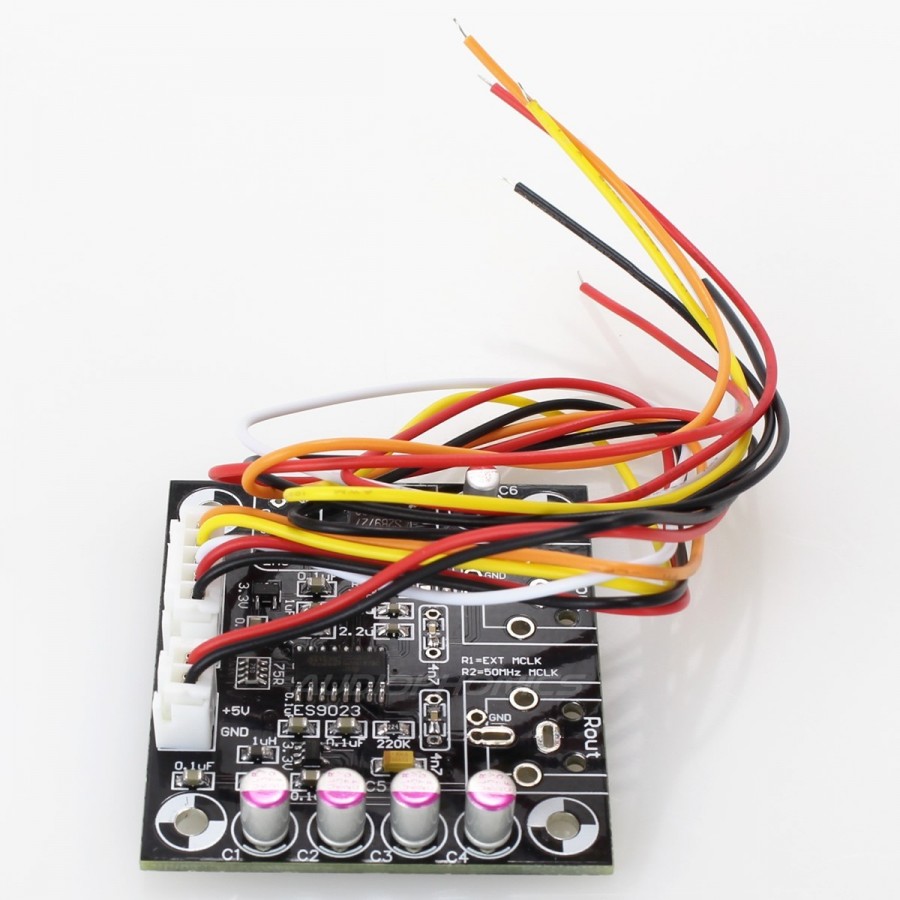

Livré avec ses 2 connecteurs XHP et fils.

Caractéristiques:

  • Entrée : I2S
  • Sortie : emplacement pour RCA stéréo
  • Taux d'échantillonnage supportés : 16/24bit 192kHz y compris le 88.2kHz
  • Ce convertisseur dispose de sa propre horloge
  • Connectique XHP livrée + câbles associés
  • Distance connections : 29cm
  • Espacement RCA : 20mm
  • Entraxes : 40 x 32mm
  • Dimensions PCB : 50 x 42mm

Entrée I2S :

  • Orange : MCLK
  • Jaune : GND
  • Blanc : DATA
  • Rouge : LRCK
  • Noir : BCK

Alimentation :

  • Noir : GND
  • Rouge : + 5V


Utilisable avec :



https://www.audiophonics.fr/images2/picoreplayer.jpg

PDF constructeur

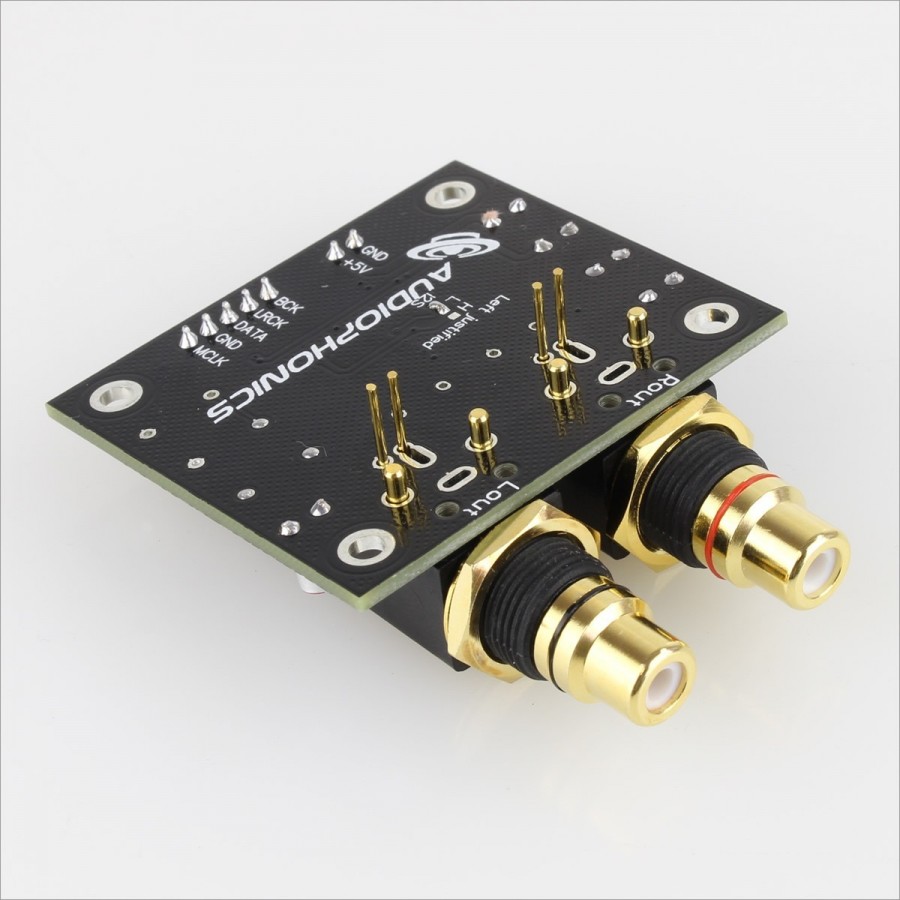

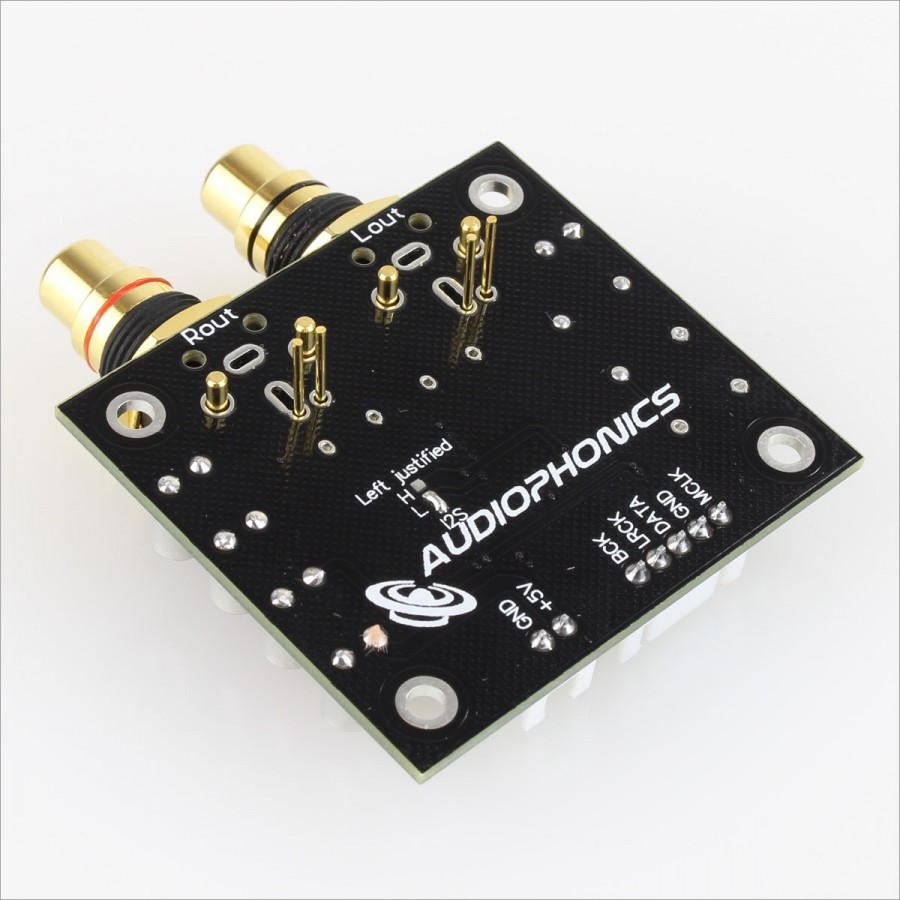

Illustrations avec les Embases RCA ELECAUDIO ER-106 (non fournies).

https://www.audiophonics.fr/images2/8396/8396_ES9023_I2S_DAC_5.jpg

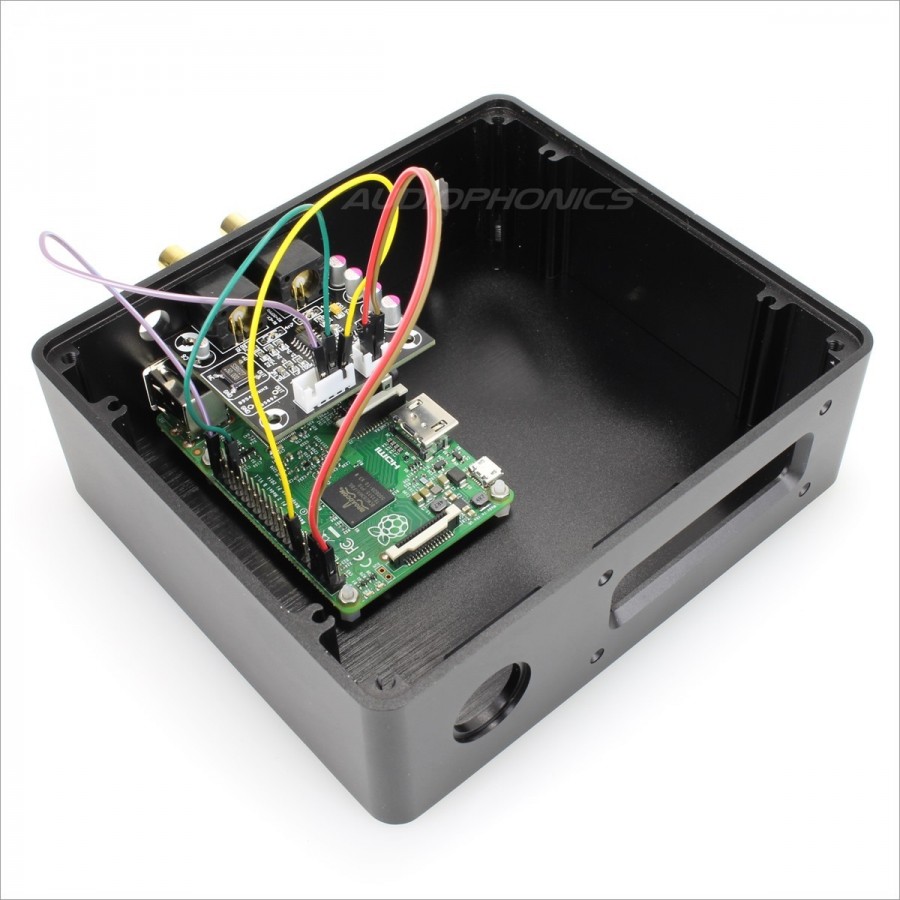

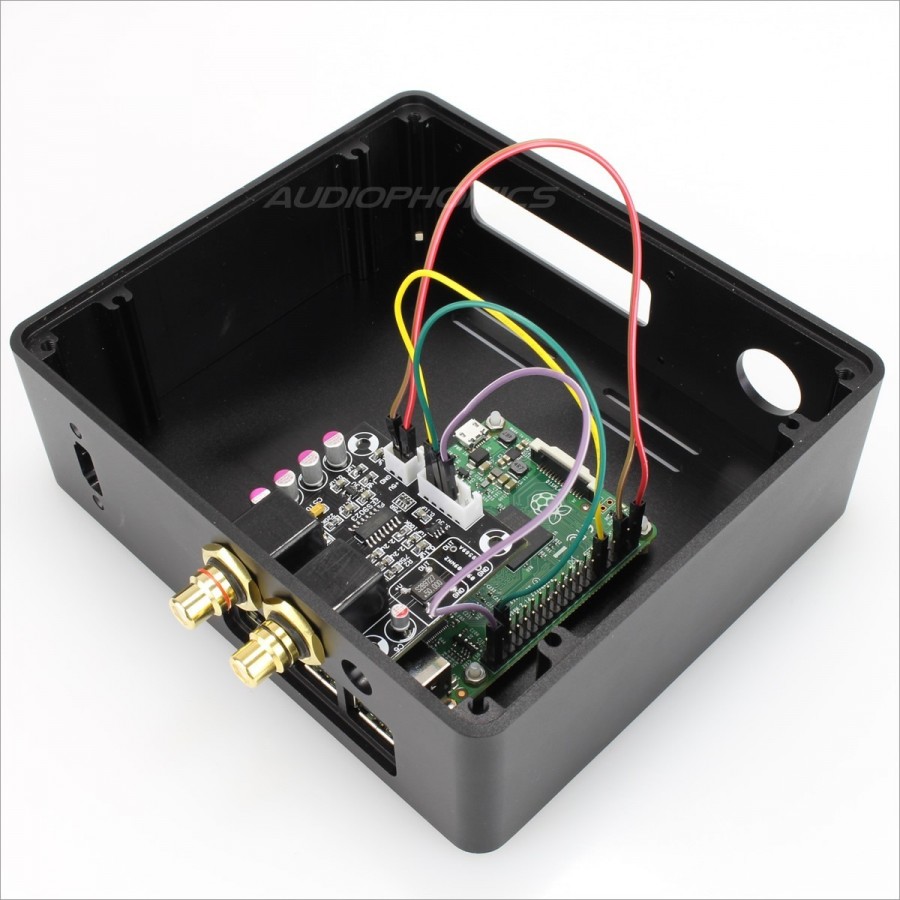

Illustration avec un Raspberry Pi 2 dans le Boitier Audiophonics pour I-Sabre.


Fiche technique
Canaux2 canaux (Stéréo)
