SUPTRONICS X10-DAC Module DAC I2S PCM1794A 24bit 192kHz 6x AOP NE5534P

X10-DAC Module DAC I2S PCM1794A 24bit 192kHz 6x AOP NE5534P
Ce module X10-DAC vous permettra de profiter d'un DAC performant avec entrée I2S, tout en étant compact. Ainsi, vous pouvez faire évoluer votre système audio DIY basé sur un Raspberry Pi et lui offrir de nouvelles possibilités.

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 4 points de fidélité


Référence : 12836
Nouveau produit

49,90 €TTC

41,58 € HT
dont 0,01 € d'éco-participation
Produit définitivement arrêté
Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Produit garantie 2 ans

Accessoires pour ce produit


Informations

Ce DAC ne disposant pas de sa propre horloge, il doit forcément être associé avec le module d'interface I2S vers USB XMOS X10-I2S. De la même manière, il doit également être associé à l'alimentation linéaire régulée X10-PWR, elle même pouvant être alimentée par ce transformateur torique 40VA 2x15V + 2x6V.

SUPTRONICS X10-DAC

Module DAC I2S PCM1794A 24bit 192kHz AOP 6x NE5534P

X10-DAC Module DAC I2S PCM1794A 24bit 192kHz AOP 6x NE5534P pour Raspberry Pi

Ce module X10-DAC vous permettra de profiter d'un DAC performant avec entrée I2S, tout en étant compact. Ainsi, vous pouvez faire évoluer votre système audio DIY basé sur un Raspberry Pi et lui offrir de nouvelles possibilités.

Un convertisseur PCM1794A qui a fait ses preuves

Déjà utilisée dans de nombreux autres DAC, la puce de conversion PCM1794A de chez Texas Intruments assurera une restitution sonore de qualité à votre système. En effet, celui-ci est connu pour fournir un son à la fois dynamique, chaud et doux. La puce supporte des fichiers aux taux d'échantillonage jusqu'à 24bit 192kHz. Par ailleurs, ce module X10-DAC assure un DNR de 127dB et un THD+N de 0.0004%.

X10-DAC DAC PCM1794A
X10-DAC AOP

Une série d'AOP pour un son sur mesure

Ce petit module intègre pas moins de 6 AOP NE5534P provenant également des chez Texas Instruments et montés sur DIP8. Du fait de ce montage, il vous sera donc également possible de changer d'AOP pour profiter d'une sonorité qui conviendrait mieux à votre écoute.

Composants

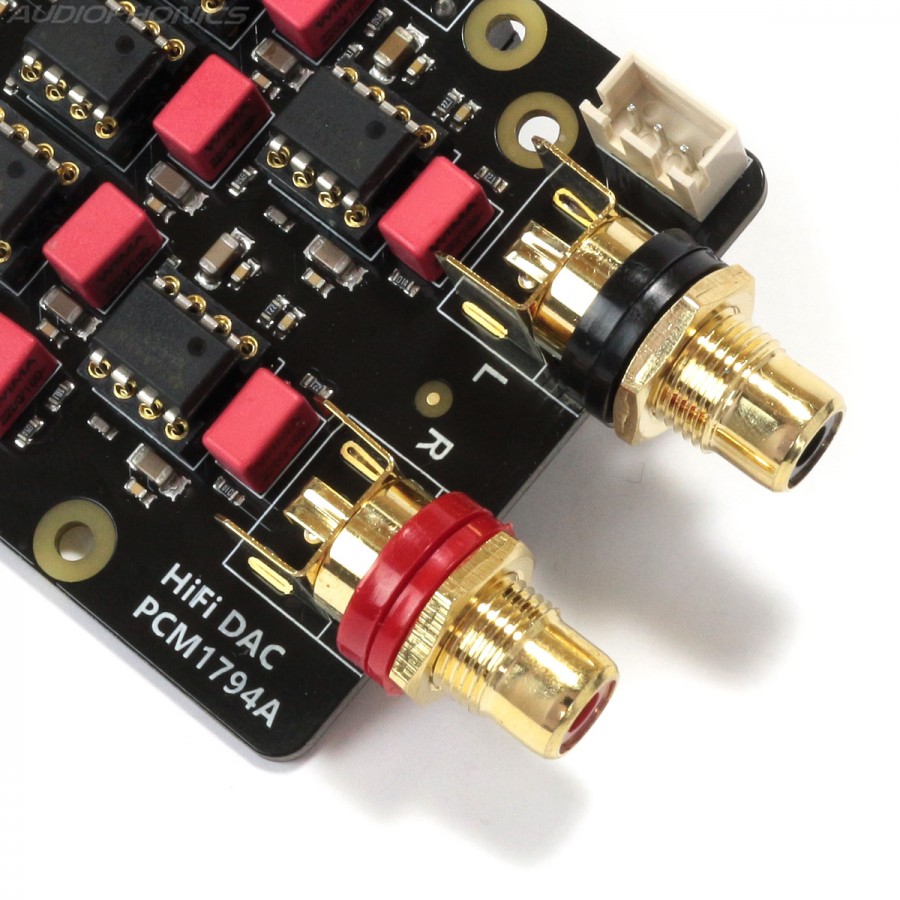

Outre son convertisseur D/A PCM1794A et ses 6 AOP NE5534P, le module embarque également d'autres composants de qualité. On y trouvera notamment des condensateurs à film WIMA, des condensateurs électrolytiques "Low ESR" ou encore des embases RCA plaqués Or. Rien n'est laissé au hasard pour assurer une très bonne restitution sonore.

Un DAC évolutif avec le X10-I2S
(non fourni)

Le X10-DAC ne dispose en l'état que d'une entrée I2S et d'une sortie RCA Stéréo. En le couplant avec le module X10-I2S le DAC gagne en polyvalence en se dotant également d'une sortie Coaxiale, Optique et I2S et d'une entrée USB supportée par une interface XMOS xCore. Par ailleurs, ce module X10-I2S permettra également de rendre le DAC autonome pour pouvoir le faire fonctionner sans Raspberry Pi.

Ce DAC ne disposant pas de sa propre horloge, il doit forcément être associé avec le module d'interface I2S vers USB XMOS X10-I2S. De la même manière, il doit également être associé à l'alimentation linéaire régulée X10-PWR, elle même pouvant être alimentée par ce transformateur torique 40VA 2x15V + 2x6V.

Schéma X10-DAC

Schéma X10-DAC
1GPIO (sous la carte)
2Connecteur I2S
3Sélection des modes du DAC
4DAC PCM1794A
5Connecteur d'alimentation
6AOP NE5534P
7RCA
8Connecteur 3 pins pour RCA

Caractéristiques techniques

Spécifications
DACTI PCM1794A
DNR127dB
THD+N0.0004%
Niveau sortie analogique2V RMS
Taux d'échantillonnage supportésVia I2S Raspberry Pi : 24bit 192kHz
Via module X10-I2S : 24bit 192kHz / DoP64
AOP (sur DIP8)6x NE5534P
Régulateur de tensionRégulateur de tension ultra-faible bruit Texas Instruments
EntréesI2S (5 pins)
GPIO
SortieRCA Stéréo (+ connecteur 3 pins pour RCA)
Général
AlimentationDAC : DC +5V +15V -15V (±5%)
Raspberry Pi : 5V
Dimensions85 x 56 x 15mm
Entraxes58 x 49mm
Package1x X10-DAC
Visserie et entretoises

Ce DAC ne disposant pas de sa propre horloge, il doit forcément être associé avec le module d'interface I2S vers USB XMOS X10-I2S. De la même manière, il doit également être associé à l'alimentation linéaire régulée X10-PWR, elle même pouvant être alimentée par ce transformateur torique 40VA 2x15V + 2x6V.

Modes du DAC PCM1794A

DénominationMode
DEMDe-emphasis (désaccentuation) activée
CHSLSélection Canal-L, Canal-R
MONOMode monophonique activé
FMT0Sélection du format des données audio
FMT1Sélection du format des données audio
XSCKEntrée de l'horloge du système

Entrée sur trigger de Schmitt, tolérance 5V.

Pour utiliser le DAC de manière autonome.


Caractéristiques
EntréesI2S
SortiesRCA
Puce DAC / ADCPCM1794
Taux d'échantillonnage max192kHz
