AUDIO-GD D-57 DAC Symétrique Double ES9028Pro FPGA Amanero 3x TCXO 32bit 384kHz DSD

AUDIO-GD D57 DAC Symétrique Double ES9028Pro FPGA Amanero 3x TCXO 32bit 384kHz DSD

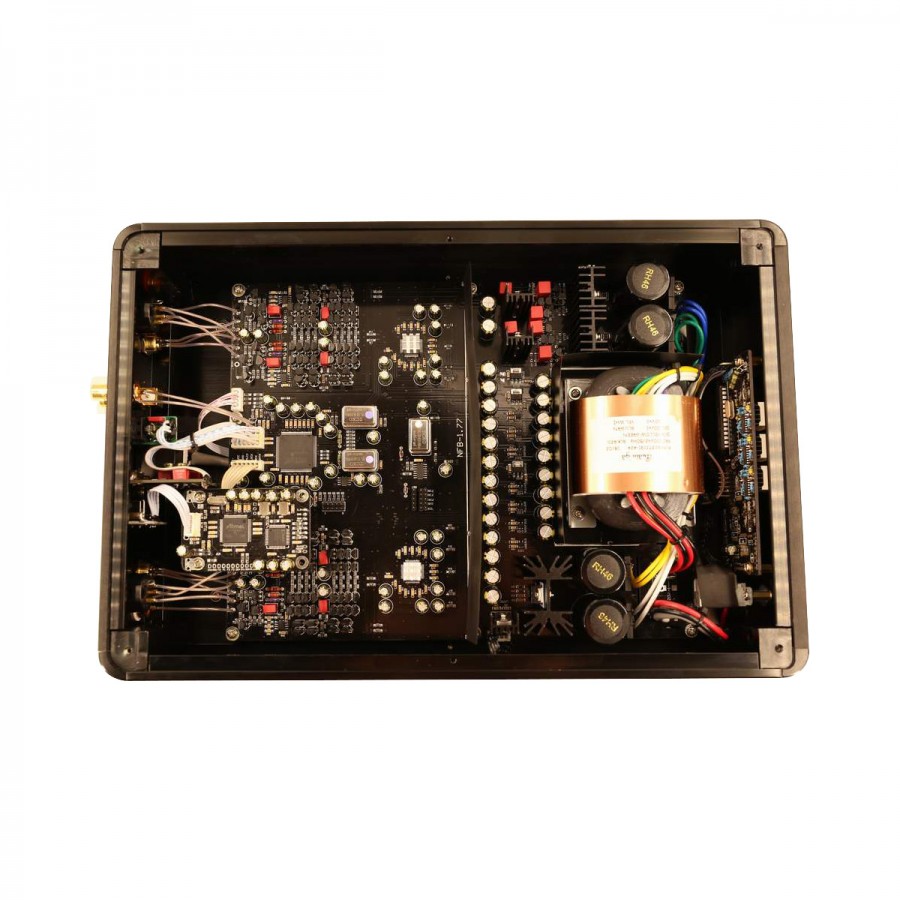

Audio-GD propose avec son DAC symétrique D57 un produit HiFi haut de gamme, destiné à fournir aux plus audiophiles une restitution de très grande qualité. Pour cela la marque ne lésine pas sur les moyens en intégrant des composants high-end : Double convertisseur ES9028Pro, FPGA Altera Cyclone, interface USB Amanero et triple horloges TCXO.

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 74 points de fidélité


Référence : 12828
Nouveau produit

749,17 €HT

dont 0,01 € d'éco-participation
Disponible

- +

Date d'expédition : 22-07-2019.

Les commandes passées avant 13h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Accessoires pour ce produit


Informations

AUDIO-GD D57

DAC Symétrique Double ES9028Pro FPGA Amanero 3x TCXO 32bit 384kHz DSD

Audio-GD DAC Symétrique Double ES9028Pro

Le D57, un DAC aux performances étonnantes

Audio-GD propose avec son DAC symétrique D57 un produit HiFi haut de gamme, destiné à fournir aux plus audiophiles une restitution de très grande qualité. Pour cela la marque ne lésine pas sur les moyens en intégrant des composants high-end : Double convertisseur ES9028Pro, FPGA Altera Cyclone, interface USB Amanero et triple horloges TCXO.

Audio-GD D57 Double DAC ES9028Pro

Double DAC ES9028Pro

Le D57 se base donc sur deux puces ESS ES9028Pro pour offrir des performances audio élevées, en stéréo et en mono. Ces convertisseur utilise l'architecture ESS HyperStream II permettant d'obtenir une plage dynamique étendue et un THD+N faible. Le DAC supporte également des fichiers hautes résolutions, jusque 32bit 384kHz et le DSD/DXD via ses entrées USB et I2S. Par ailleurs, le fait de proposer deux convertisseurs plutôt qu'un permet à la fois d'améliorer la plage dynamique (DNR) en mono à 135dB et le THD+N à -120dB. À titre de comparaison, le duo d'ES9028Pro permet d'obtenir un DNR meilleur de 3dB comparé à un ES9028Pro seul.

Par ailleurs, en mode mono l'appareil dispose donc d'un convertisseur par canal, ce qui permet d'améliorer le crossover (séparation de fréquences) et donc d'obtenir une scène sonore plus large et plus précise.

Audio-GD D57 DAC ES9028

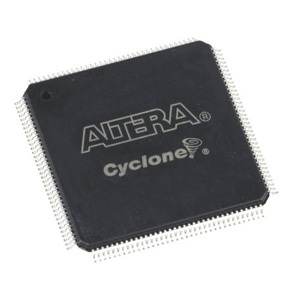

FPGA Altera Cyclone

Le couple de DAC ES9028Pro est directement soutenu par une FPGA Altera Cyclone. Celui-ci permet de séparer les données audio de chaque ES9028Pro en ils sont utilisés en mode mono. Il permet également de re-synchroniser le signal et placer les signaux dans un buffer FIFO pour assurer un jitter au plus bas en sortie. Le FPGA intègre également une interface SPDIF plus performante que celle disponible dans les ES9028Pro.

Audio-GD D57 FPGA Altera Cyclone

Interface USB Amanero et HDMI I2S

Comme à son habitude, Audio-GD fait le choix d'intégrer dans son appareil une interface USB Amanero Combo 384. Celle-ci supporte des taux d'échantillonage et bitrates élevés, jusqu'à 32bit 384kHz, ainsi que le DSD. Le DAC dispose également d'une entrée HDMI I2S, permettant de profiter également de ces taux d'échantillonage et bitrates. De quoi apprécier sa musique de la meilleure des manières.

Attention : Pour une utilisation de l'interface USB depuis un périphérique Windows, veuillez au préalable installer le driver suivant : Télécharger le driver USB Amanero.

Audio-GD D57 TCXO

Triple TCXO

Afin d'assurer un signal avec un jitter au plus bas, l'Audio-GD D57 couple ses DAC ES9028Pro et son FPGA à une série de 3 horloges TCXO.

Étage de sorties discret

Le dernier étage du DAC est son étage de sorties analogiques. Un point extrêmement important donc pour assurer une excellente qualité sonore. Pour cela celle-ci utilise un design basé sur des transistors discrets et des résistances Vishay. Les buffers de sortie sont des FET symétriques. D plus, les sorties ACSS fonctionnent en pure Class A et sans feedback, de façon à proposer un son le plus pur et fidèle possible.

Audio-GD D57 Schema de fonctionnement

Une alimentation conséquente

Le DAC d'Audio-GD comporte au total 14 groupes d'alimentations. 11 groupes d'alimentations linéaires ultra-rapides réunies sous forme d'alimentation double étages permettent au circuit numérique d'obtenir un signal d'alimentation propre.

De la même manière, 2 groupes d'alimentations en pure Class A permettent d'alimenter le circuit analogique.

Enfin, un circuit d'alimentation séparé permet d'alimenter le système d'affichage et de contrôle pour éviter les perturbations électriques.

Caractéristiques techniques

Spécifications
DAC2x ESS ES9028Pro
FPGAAltera Cyclone
Horloges3x TCXO
SNR> 120dB (Sortie XLR)
SNR> 120dB (Sortie XLR)
THD< 0.0003%
Impédance de sortie4.7Ω
Niveaux de sortiesRCA : 2.5V
XLR : 5V
ACSS : 2.2MA
Sensibilité d'entréeCoaxial : 0.5Vp-p 75Ω
Optique : 19dBm
Réponse en fréquence20Hz - 20kHz (< -0.1dB)
Taux d'échantillonagePCM via USB / I2S : Jusqu'à 384kHz
DSD via USB / I2S : Jusqu'à DSD256
Coaxial : Jusqu'à 192kHz
Optique : Jusqu'à 96kHz
Connectique : Entrées
Coaxial SPDIF1x
BNC SPDIF1x
Optique Toslink1x
I2S via HDMI LVDS1x
USB (Amanero)1x
Connectique : Sorties
ACSS Symétrique1x
XLR Symétrique1x
RCA Asymétrique1x
Général
Systèmes d'exploitation supportésWindows, OSX, Linux
Consommation30W
Dimensions240 x 360 x 80mm
Matériau boîtierAluminium
CouleurNoir
Accessoires1x Câble d'alimentation
1x Câble USB

Configurations filtres numériques & Auto Dark Mode

Pour modifier les filtres PCM et DSD, appuyez sur le bouton "Setting" une fois. L'affichage de gauche clignotera pendant quelques secondes. Après cela vous pourrez choisir un filtre PCM de 1 à 7 en utilisant les flèches gauche et droite. En appuyant de nouveau sur le bouton "Setting" l'affichage du milieu se mettra à clignoter pendant quelques secondes. Après cela, utilisez les flèches gauche et droite pour choisir un filtre DSD de 4 à 7.

Il est aussi possible de choisir un mode de mise en veille automatique de l'écran de l'appareil. Pour cela appuyez de nouveau sur le bouton "Setting". L'affichage de gauche et de droite se met à clignoter quelques secondes. En appuyant sur la flèche de droite, l'écran affichera ON ou OFF. En choisissant OFF, l'écran s'éteindra automatiquement après 10 secondes sans appuyer sur un bouton. En choisissant ON, l'écran reste constamment allumé.

DISPLAY (MIDDLE)DSD FILTERS
447K
550K
660K
770K
DISPLAY (LEFT)PCM FILTERSFIR2FIR3
1Fast roll-off, LinearONON
2Slow roll-off, LinearONOFF
3Fast roll-off, MinimumOFFON
4Slow roll-off, MinimumOFFOFF
5Fast roll-off, ApodizingONON
6Fast roll-off, HybridONON
7Brickwall fireOFFOFF

Mapping I2S / LVDS
Vous trouverez une synthèse des principaux pinouts I2S Sur LVDS en suivant ce lien.

Fiche technique
EntréesBNC
EntréesCoaxial SPDIF
EntréesI2S via HDMI
EntréesUSB Amanero
EntréesOptique Toslink
SortiesXLR
SortiesRCA
SortiesACSS
Puce conversion D/AES9028PRO
Taux d'échantillonnage maxDSD256
Taux d'échantillonnage max384kHz
CouleurNoir
Composants / PucesDouble ES9028Pro
MatériauxAluminium
