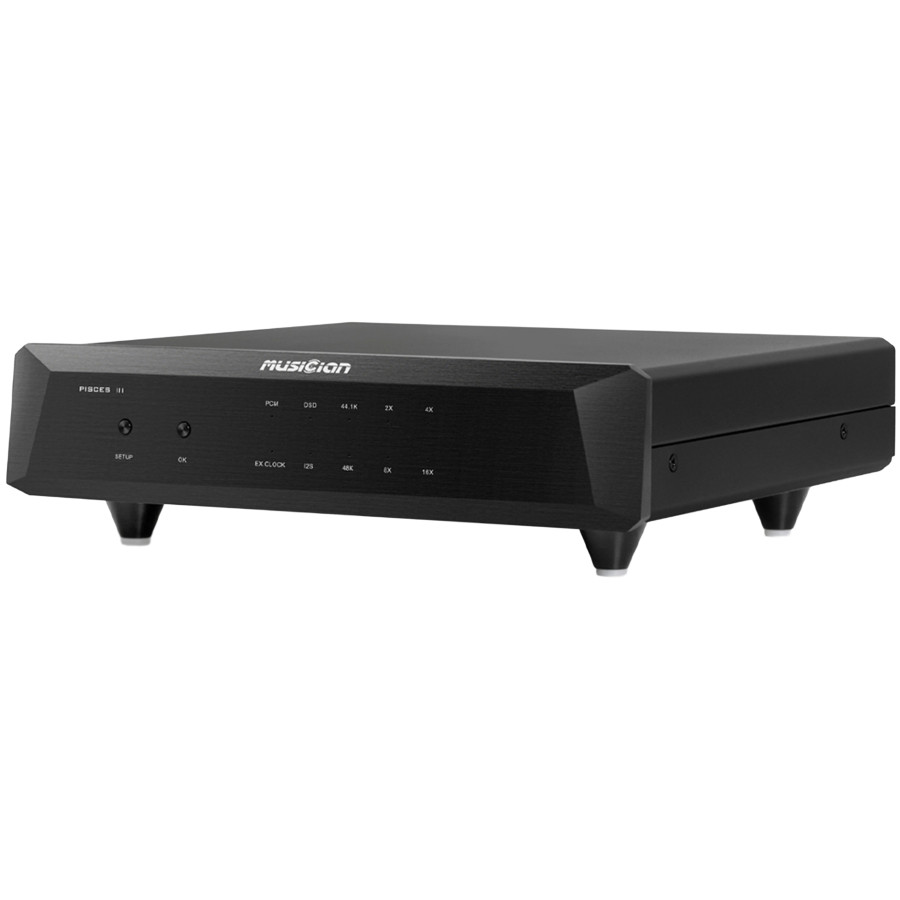

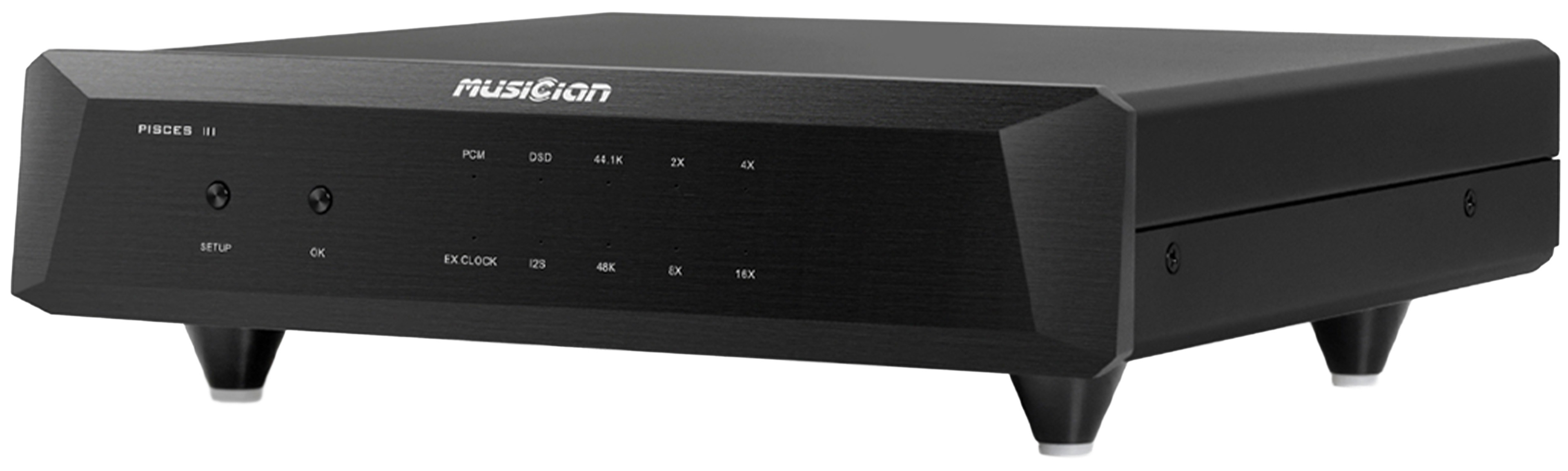

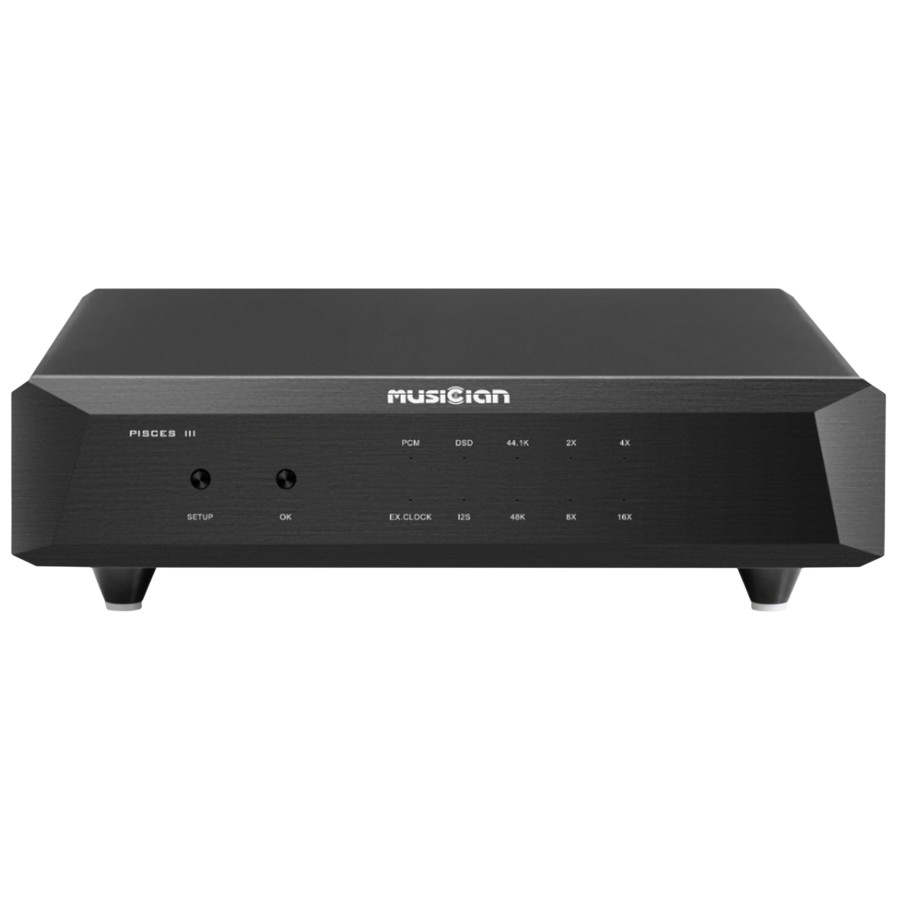

MUSICIAN PISCES III Interface Numérique Noir

Le Musician Pisces III est une interface numérique conçue pour transmettre des flux audio à un DAC externe, notamment un DAC R‑2R. Elle réorganise et calibre les signaux numériques afin de limiter la gigue d’horloge, contribuant ainsi à une transmission plus stable et à une restitution plus transparente. Son architecture associe un contrôleur ARM STM32F446, un traitement FPGA et des oscillateurs actifs personnalisés.

Musician Pisces III : Entrées et sorties haute résolution

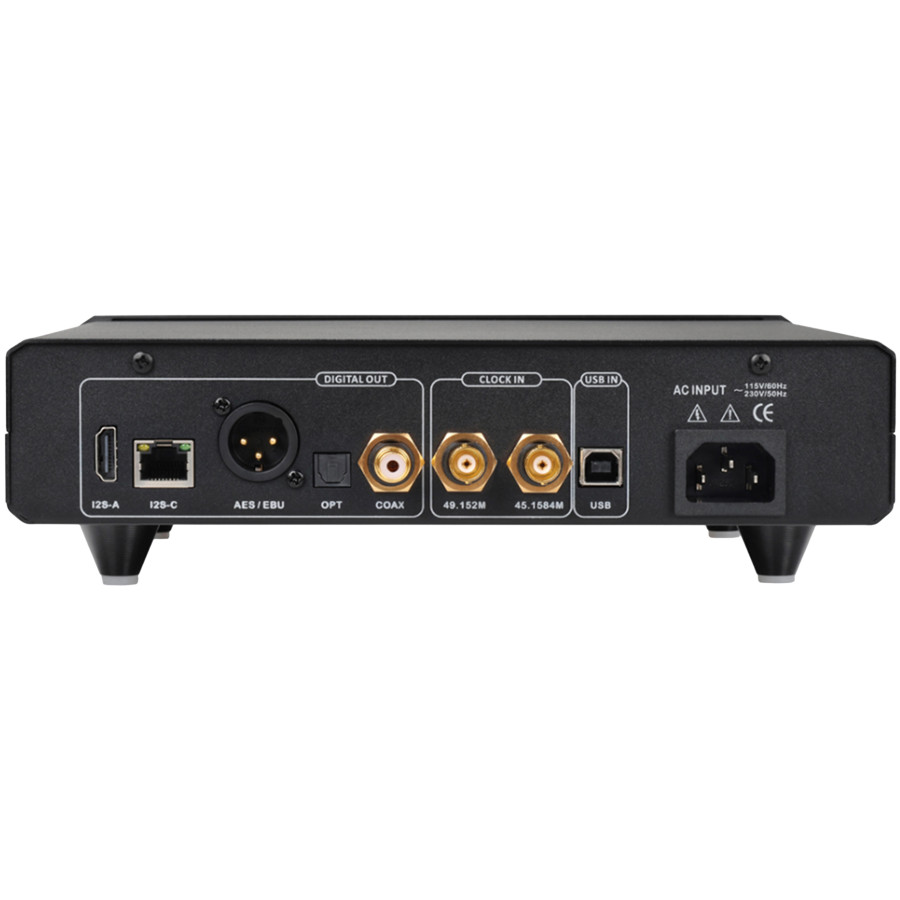

L’entrée USB prend en charge le PCM jusqu’à 1536 kHz ainsi que le DSD jusqu’au DSD1024. En sortie, les connexions AES, optique et coaxiale transmettent le PCM jusqu’à 24 bits / 192 kHz et le DSD64 au format DoP, tandis que la sortie I²S prend en charge le PCM jusqu’à 1536 kHz et le DSD jusqu’au DSD1024. Cette diversité permet d’adapter le Pisces III aux entrées numériques disponibles sur le convertisseur associé.

Musician Pisces III : Sortie I²S

La sortie I²S propose huit modes de broches ajustables pour assurer la compatibilité avec différents appareils. Le mode se règle selon l’équipement connecté, sans intervention manuelle sur les broches de l’interface ; en cas d’absence de son ou de bruit, il faut sélectionner le mode suivant jusqu’à obtenir une transmission correcte. Une fois le mode compatible trouvé, il peut être conservé pour les utilisations ultérieures avec le même appareil.
