TinySine PCB-I2S

PCB pour Récepteur Bluetooth I2S Audio-B

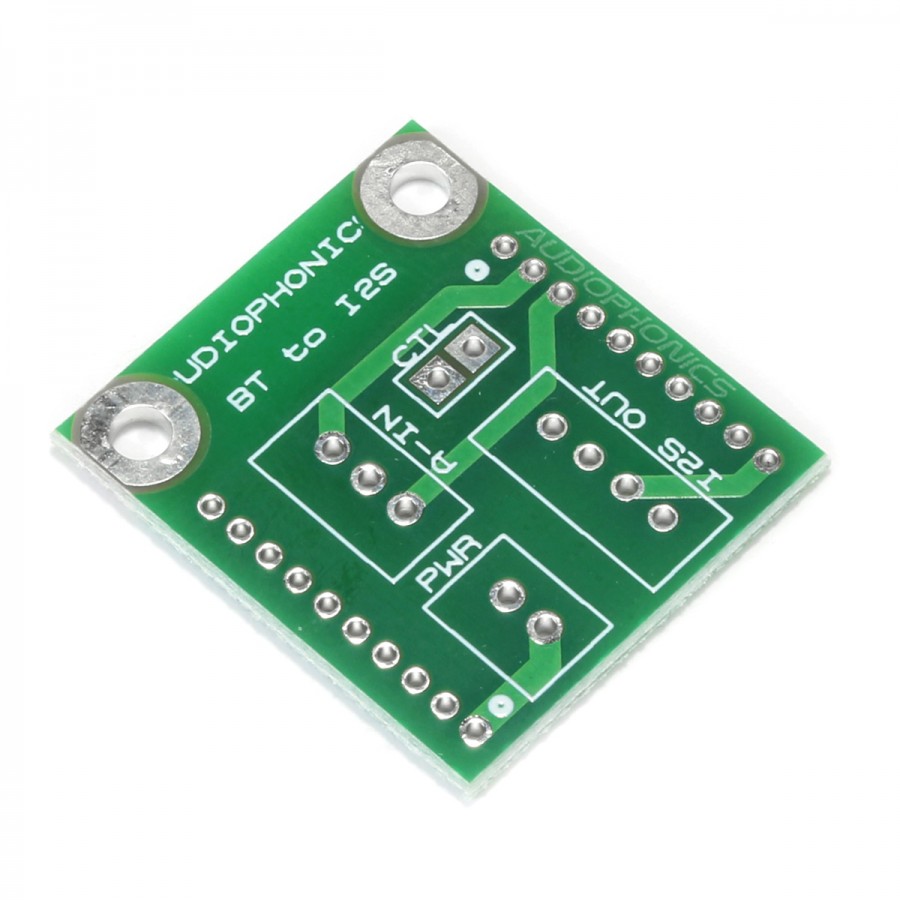

TINYSINE PCB-I2S PCB pour Récepteur Bluetooth I2S

Ce PCB permet un montage plus simple des modules Bluetooth vers I2S TinySine Audio-B I2S et Audio-B I2S SMA. Une fois assemblés, le module Audio-B et ce PCB-I2S vous permettront de disposer d'une sortie I2S simple à câbler (GND, BCK, LRCK, DATA), de contacts pour l'alimentation 5V, pour ajouter une entrée analogique et enfin pour ajouter un sélecteur de source (sélection entre l'entrée Bluetooth ou analogique).

Note : Le PCB-I2S est vendu seul. Les modules Audio-B I2S et Audio-B I2S SMA sont vendus séparément.

Note 2 : Nous vous recommandons vivement d'ajouter des connecteurs barrette entre le PCB-I2S et votre module Audio-B pour un montage plus propre.

Schéma

TinySine PCB-I2S PCB pour récepteur bluetooth i2s
1Entrée analogique
2Sélecteur de source
3Connecteur Power ON/OFF
4Sortie I2S
5Connecteur module Bluetooth

Sens de montage PCB + Audio-B

TinySine PCB pour Audio-B

Caractéristiques techniques

Spécifications
Type de produitPCB pour module Tinysine Audio-B
EntréesBluetooth
Analogique
SortieI2S (GND, BKC, LRCK, DATA)
Alimentation5V
Dimensions29.2 x 26.5mm
Entraxes20mm

Caractéristiques
EntréesBluetooth
SortiesI2S
