Interface digitale Raspberry Pi 3/4 - Double alimentation - Horloge NDK
Les interfaces Allo DigiOne sont actuellement les meilleures sorties numériques SPDIF pour Raspberry Pi. Elles se connectent directement au RPI par GPIO et assurent le transfert digital tout en corrigeant le jitter caractéristique d'un SBC nu.

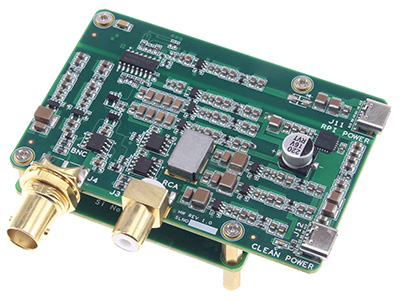

Cette interface apporte d'abord une sortie BNC 75 Ohm et une sortie RCA Coaxiale numérique 24bit 192khz. Le temps de montée est de 1ns et la tension respecte complètement les normes Coaxial/BNC (550mV sur coaxial). Cette interface est donc capable de transformer une source numérique aussi limitée qu'un SBC en un véritable appareil haute-fidélité avec un jitter remarquablement bas de 400fs.
Pour cette version signature l'interface DIGIONE s'équipe de la derniere version des oscilateurs NDK ultra bas jitter avec un bruit de phase toujours inférieur à ses prédécesseurs. Le circuit audio accueille également un supercondensateur en support de l'alimentation et pour constituer une protection partielle en cas de mise hors tension-brutale.

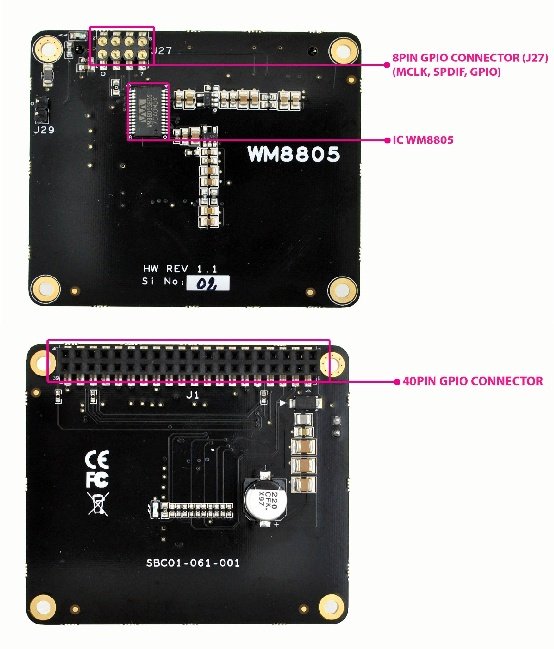

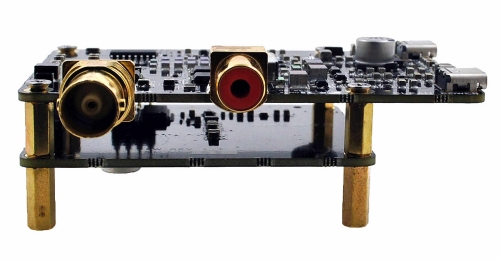

Désormais, le PCB se divise en deux parts superposées, allouant deux fois plus d'espace au circuit que les versions précédentes.
Son design est donc moins soumis aux limitations spatiales et peut accueillir des montages de composants plus subtils que précédemment. Les horloges et les buffers profitent ainsi d'un filtrage exploitant des condensateurs à films plus encombrants et plus performants.
Outre ce premier avantage, le choix de diviser le PCB en deux s'explique surtout par une volonté de dépasser les limitations techniques inhérentes au Raspberry Pi en matière d'alimentation.

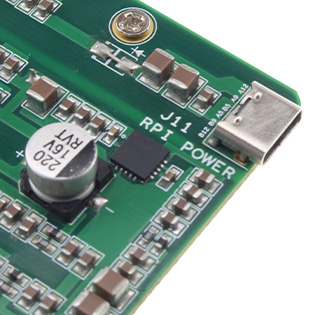

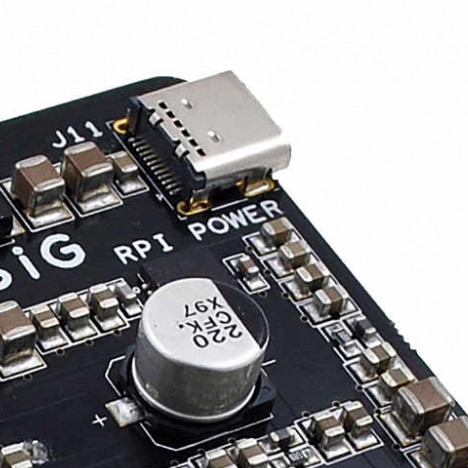

Le PCB inférieur possède ainsi sa propre entrée alimentation classique (5V/2-3A). Cette alimentation sert également à faire tourner le PI.
Du point de vue audio, le duo PCB inférieur et RPI constitue la "partie sale" où se retrouvent tous les composants susceptibles de générer un bruit indésirable ou de causer une altération du signal.
Naturellement, cette portion bruyante est isolée (isolation galvanique) du reste du circuit dédié strictement à l'audio.

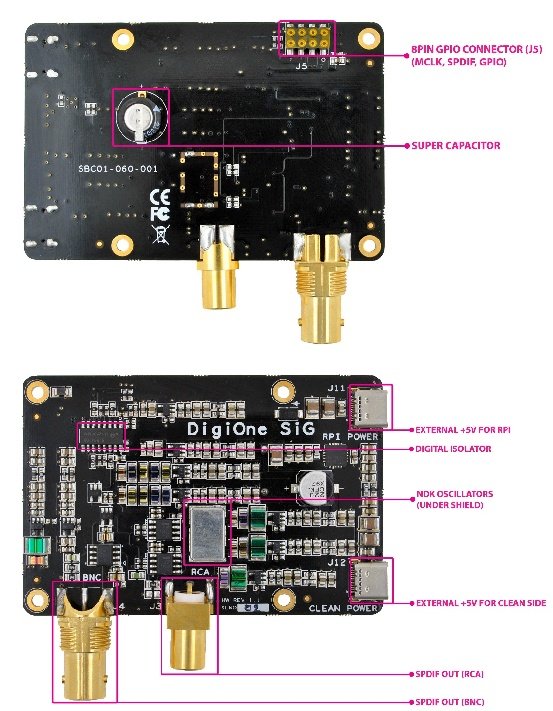

Inversement, le PCB supérieur représente la "partie propre" où se concentrent tous les composants critiques et à haute sensibilité. Ce circuit, isolé du second PCB et du Pi, peut (et doit) être alimenté séparément.
Si la perspective d'une double alimentation pour une seule interface peut sembler contraignante, le retour sur investissement est considérable :
L'alimentation "propre" est extrêmement flexible. Puisqu'elle n'a à sa charge que les composants audio sensibles, les spécifications techniques qu'il lui faut satisfaire sont moins hétérogènes. Il est donc bien plus aisé d'atteindre des conditions de fonctionnement satisfaisantes avec ce type de configuration. Le circuit propre pourra ainsi fonctionner sans défaillances avec des tensions allant de 5 à 6V pour peu qu'on lui fournisse au moins 100mA. Il pourra s'agir d'une alimentation sur batterie, d'une alimentation linéaire ou même d'une bonne alimentation à découpage.
Le deuxième avantage, plus subtil, est également le plus intéressant dans le cadre d'un usage audio un minimum ambitieux.
Le cas 2x PCB / 2x alimentations séparés implique que toute amélioration de l'alimentation du circuit "propre" représentera une amélioration des performances plus importante que pour un schéma à alimentation unique.
En d'autres termes, l'interface DIGIONE Signature ne va pas "gaspiller" le potentiel d'une meilleure alimentation sur des éléments qui n'en ont pas spécialement besoin, ce qui profite d'autant plus aux composants audio critiques.
Le design 2PCB/2PSU sera donc mieux à même de valoriser les qualités de l'alimentation utilisée sur l'étage supérieur. Réciproquement, il pardonnera plus facilement les défauts de l'alimentation appliquée à l'étage inférieur. Cette asymmétrie très pertinente en audio est typique des systèmes à alimentation multiple.
Spécifications | |
---|---|
Type | Interface digitale |
Entrée | Raspberry Pi GPIO |
Sorties | 1x BNC 1x RCA Coaxial |
Régulateurs | 10x LDO |
Filtres | 12x LPF |
Isolation galvanique | Oui |
Puce WM8805 | - |
Supercondensateur | - |
Oscillateurs | NDK |
Jitter | 0.4fs |
Bruit | 50UV |
Pilote | Retrocompatible avec tous les pilotes DIGIONE |
Alimentation | +5V (via USB-C) |
Package | Livré monté (2 modules + entretoises + visserie) 2x adaptateurs Jack DC 5.5 / 2.5mm femelles vers USB-C mâle |
Entrées | I2S via GPIO |
Sorties | Coaxial SPDIF |
Puce DAC / ADC | NC |
Taux d'échantillonnage max | 192kHz |
Puce interface | WM8805 |
