SURE ADAU1701 Module DSP pour filtrage actif compact

SURE ADAU1701 Module Processeur Signal Digital

Moyenne des votes pour ce produit
2.0 / 5

En achetant ce produit vous obtenez 2 points de fidélité


11212
Nouveau produit

20,90 €TTC

17,42 € HT
dont 0,05 € d'éco-participation
Disponible

- +

Date d'expédition : 22-11-2017.
Produit garantie 2 ans

Accessoires


Informations

Ce DSP Audio SURE ADAU 1701 flexible permet de grandes possibilités de filtrage numérique et de traitement d'égalisation dans un format intégré très compact.

Un appareil idéal dans le cadre d'une utilisation DIY pour construire des enceintes actives compacts 2.1 (avec filtrage subwoofer), de la correction acoustique pour des bornes multimédia, de la sonorisation IN-WALL plafond égalisée en fonction de la pièce.

Le DSP ADAU1701 peut aussi convenir pour filtrer des hauts parleurs CAR Audio/bateau ou la conception de caisson de grave.

Avec un simple branchement par RCA JACK stéréo et deux sorties Jack RCA (carte en option non fournie) et une sortie Subwoofer filtrée, ce filtre s'intègre facilement dans tous montage demandant une forte intégration dans un espace restreint. L'interface est programmable par connecteur I2C avec logiciel Sigma Studio  (processeur Analog Device).





Ce DSP est disponible avec la carte de branchement RCA en option suivante livrée séparément :

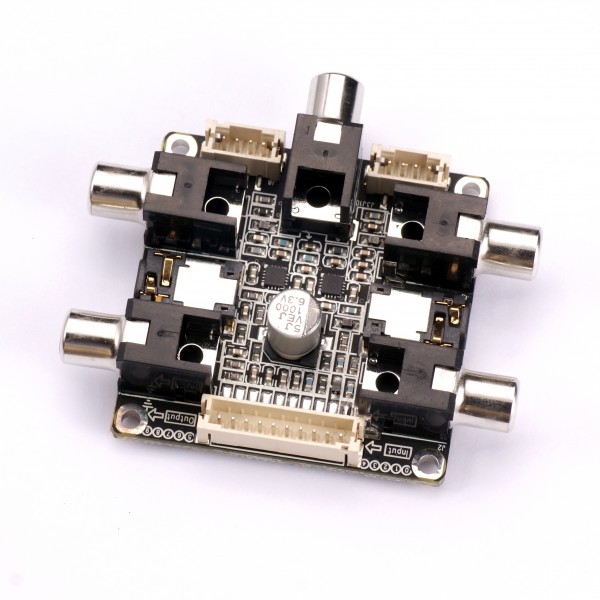

Carte extension RCA AA-AA11428 :



ATTENTION : La connectique et la programmation de ce kit ne sont vendus qu'aux professionels de l'audio et de l'éléctronique sur demande exclusivement.

Caractéristique techniques :

  • Processeur DSP pour filtrage enceinte 2.1.
  • Entrée stéréo sur connecteur Pin.
  • Sortie Stéréo sur connecteur Pin
  • Sortie filtrée pour subwoofer.
  • Programmable par outil graphique Sigma Studio Tools (Analog Devices).
  • 4 potentiomètres pour fonctions assignables.
  • Nécessite  une alimentation 5V de type Micro USB.

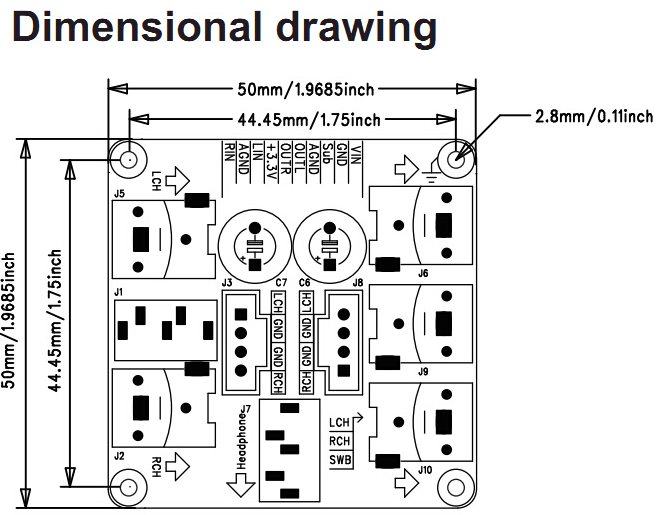

Dimensions et poids :

  • 50x44.5mm
  • Diamètre trous de fixation : 2.8mm.

Un PDF à télécharger indique toutes les possibilités de fonctionnement du processeur ADA1701 Analog Device. (Section Attachments.)

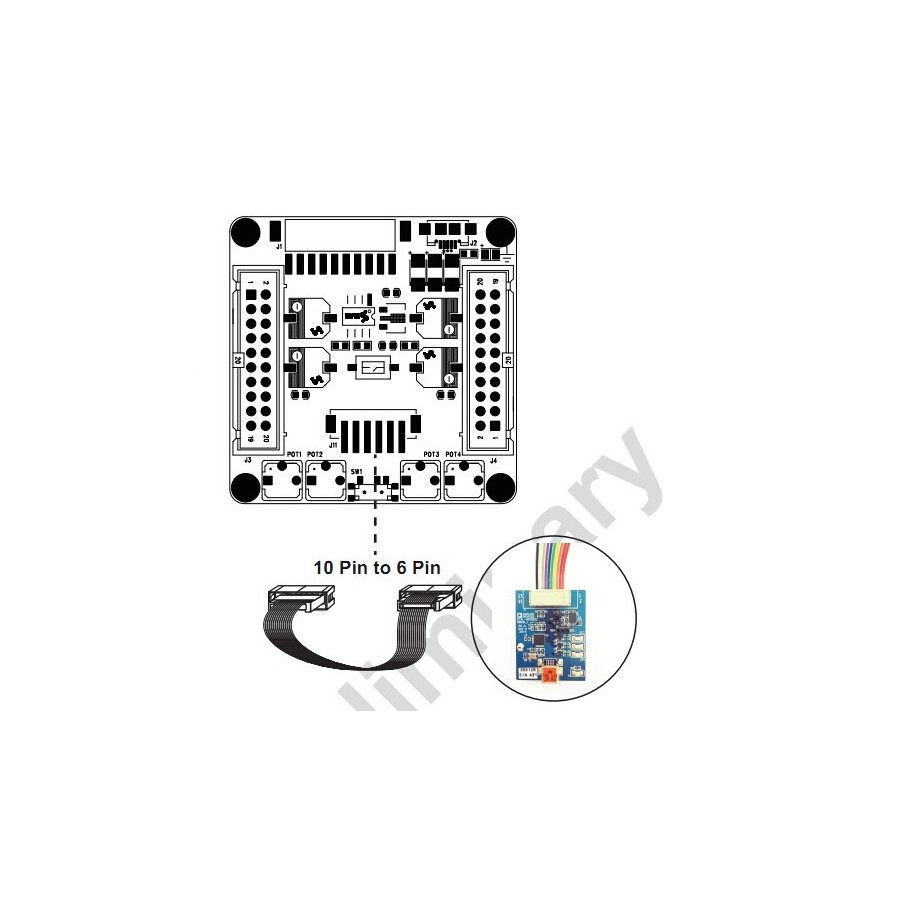

Ce module est programmable par interface I2C avec la carte d'évaluation Analog Devices EVAL-ADUSB2Z non fournie. Un connecteur de 10 pin vers 6 pin non fourni est nécessaire à son fonctionnement

La carte de programmation Analog Device et le câble 10 pin vers 6 pin peut étre fournie sous certaines conditions. Veuillez nous contacter par la fiche contact sur la page acceuil de notre site pour de plus amples informations.

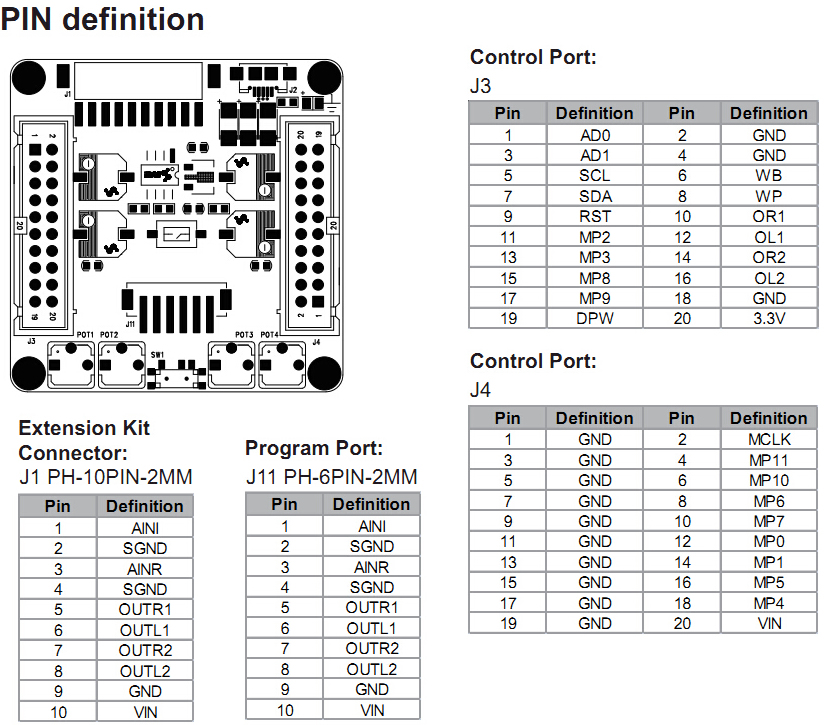

Le port de programmation 6 pin est dénommé J11 sur le schéma.







Exemple d'interface de programmation Sigma Analog Device :


Téléchargement

Livraison
Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :
Colissimo - TNT - SoColissimo
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
2.0 / 5
1 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 2/5
Date :
A good price ..... but beware
At 20€ it is not fair to criticise this board. If you want analogue in and analogue out, it offers all you could want, with a perfectly acceptable build quality.

However it uses a 12.000Mhz crystal, making its sample rate non standard. I do not understand why, a 12.288Mhz crystal would let the board be used for digital in/out as well, making it exceptional value for money. I shall try changing the crystal on mine .... but it is only 2x3mm!

Attention! le quartz est 12.000Mhz .... pour le son numerique ca doit etre 12.288Mhz, donc c'est superb si vous voulez utilizer cette carte seulement entree/sortie analogique, mais ...
