WONDOM ADAU1701 Module DSP pour filtrage actif compact

SURE ADAU1701 Module Processeur Signal Digital
Ce DSP Audio SURE ADAU 1701 flexible permet de grandes possibilités de filtrage numérique et de traitement d'égalisation dans un format intégré très compact.

Moyenne des votes pour ce produit
4.0 / 5

En achetant ce produit vous obtenez 1 point de fidélité


Référence : 11212
Nouveau produit

16,58 €HT

dont 0,04 € d'éco-participation

- +

Date d'expédition : 20-01-2021.

Les commandes passées avant 11h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

Wondom ADAU1701 APM2

Module DSP pour Filtrage Actif Compact Sigma Studio

Wondom ADAU1701 APM2 Module DSP pour Filtrage Actif Compact Sigma Studio

Le Wondom ADAU701 de la gamme APM2 est un DSP (Digital Signal Processor) compact, permettant un filtrage numérique et une égalisation efficaces. Idéal dans le cadre d'un montage DIY, notamment pour la fabrication d'enceintes actives 2.1, pour de la correction acoustique de bornes multimédia ou encore de la sonorisation in-wall égalisée, le module se veut particulièrement polyvalent.

Celui-ci peut également assurer un filtrage des haut-parleurs dans le cadre d'une installation dans un véhicule (voiture, bateau...) ou dans la conception d'un caisson de graves. Avec un simple branchement par RCA ou Jack stéréo et deux sorties Jack RCA (modules vendus séparément), ainsi qu'une sortie subwoofer filtrée, le ADAU1701 APM2 s'intègre aisément dans tous montages dont l'espace disponible est limité. L'interface est de plus totalement programmable via I2C, grâce au logiciel Sigma Studio (processeur Analog Device) et à un module ICP1, ICP2 ou Analog USBi (vendus séparément) pour accéder à de nombreux paramètres supplémentaires, comme l'égalisation, le filtrage, l'amélioration des basses, une gestion multibandes de la dynamique ou encore la compensation du délai.

Les 4 potentiomètres présents sur le module permettent d'ajuster directement les fonctions de base que sont le niveau de gain, la fréquence de coupure ainsi que les niveau de graves et d'aigus.

L'application mobile Android / iOS gratuite Miumax V2.0 permet également d'accéder au paramétrage du module de manière rapide et facile.

Wondom ADAU1701 APM2 Module DSP pour Filtrage Actif Compact Sigma Studio
Application Miumax V2.0 Android Application Miumax V2.0 Android

Ce DSP Audio SURE ADAU 1701 flexible permet de grandes possibilités de filtrage numérique et de traitement d'égalisation dans un format intégré très compact. Un appareil idéal dans le cadre d'une utilisation DIY pour construire des enceintes actives compacts 2.1 (avec filtrage subwoofer), de la correction acoustique pour des bornes multimédia, de la sonorisation IN-WALL plafond égalisée en fonction de la pièce.

Le DSP ADAU1701 peut aussi convenir pour filtrer des hauts parleurs CAR Audio/bateau ou la conception de caisson de grave. Avec un simple branchement par RCA JACK stéréo et deux sorties Jack RCA (carte en option non fournie) et une sortie Subwoofer filtrée, ce filtre s'intègre facilement dans tous montage demandant une forte intégration dans un espace restreint. L'interface est programmable par connecteur I2C avec logiciel Sigma Studio (processeur Analog Device).

Note : Retrouvez dans l'onglet "Téléchargement" de cette page un PDF indiquant toutes les possibilités de fonctionnement du processeur ADAU1701 ainsi que le schéma technique complet de l'appareil.

Ce module est programmable en USB avec la carte d'évaluation Wondom DB-DP11224.

Le module est livré sans connectique.

Guide d'utilisation de Sigma Studio

Retrouvez sur notre blog un guide complet pour découvrir les fonctionnalités du logiciel Sigma Studio et apprendre à vous en servir afin d'apporter une correction efficace à votre système.

Tutoriel Sigma Studio

Caractéristiques techniques

Spécifications
Type de produitModule DSP
Type / Puissance DSP28/56bit
50 MIPS
Logiciel de programmationSigma Studio
SNR100dB
THD+N-83dB
Réglages hardware (potentiomètres)Gain
Fréquence de coupure
Niveau de graves
Niveau d'aigus
Application de contrôleMiumax V2.0 (avec Wondom ICP3, vendu séparément)
Général
Alimentation5V via Micro USB

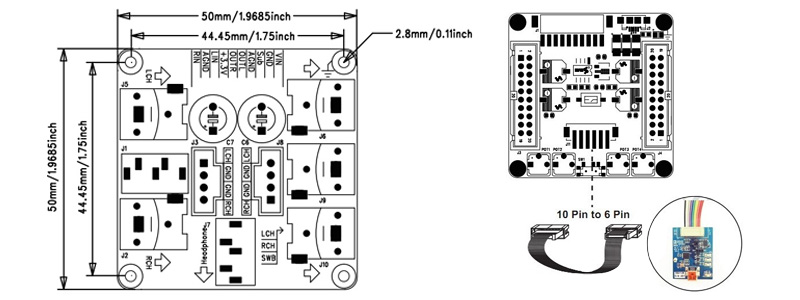

Dimensions50.8 x 50.8mm
Wondom ADAU1701 APM2 Module DSP pour Filtrage Actif Compact Sigma Studio

Livraison
Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :
Colissimo - TNT - SoColissimo
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.0 / 5
4 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 4/5
Date :
On va voir
Très satisfait de ce DSPADAU 1701 sur la carte JAB 3 2x30 w, je veux une carte plus petite. Il faut s'accrocher un peu pour le paramétrage avec le logiciel SIGMA 3, mais moi qui ne suis qu'un petit i,ntégrateur en herbe, j'arrive à m'y retrouver avec l'immense forum Analog Device. Une fois qu'on a pigé, c'est très exitant de faire mumuz avec tout ça.
 (0)
 (0)
Cet avis a été posté pour WONDOM ADAU1701 Module DSP pour filtrage actif compact
Note :
 5/5
Date :
Excellent rapport qualité/prix pour un module qui permet de nombreuses utilisations. Le module comporte deux ADC et quatre DAC. Les ports sont facilement accessible via les connecteurs. Service après-vente au top et extrêmement réactive ainsi que très polie. Bref, je recommande chaleureusement Audiophonics.
 (0)
 (0)
Cet avis a été posté pour WONDOM ADAU1701 Module DSP pour filtrage actif compact
Note :
 5/5
Date :
Grandes possibilités et petit prix
J'ai déjà posté un avis pour ce même article vendu avec sa carte fille RCA, j'en suis très satisfait. Je voulais juste préciser que le module que j'ai reçu comporte une horloge 12.288Mhz. Je le fais fonctionner en i2s output vers un module DAC PCM5102 (utilisant sa propre horloge).
 (0)
 (0)
Cet avis a été posté pour WONDOM ADAU1701 Module DSP pour filtrage actif compact
Note :
 2/5
Date :
A good price ..... but beware
At 20€ it is not fair to criticise this board. If you want analogue in and analogue out, it offers all you could want, with a perfectly acceptable build quality.

However it uses a 12.000Mhz crystal, making its sample rate non standard. I do not understand why, a 12.288Mhz crystal would let the board be used for digital in/out as well, making it exceptional value for money. I shall try changing the crystal on mine .... but it is only 2x3mm!

Attention! le quartz est 12.000Mhz .... pour le son numerique ca doit etre 12.288Mhz, donc c'est superb si vous voulez utilizer cette carte seulement entree/sortie analogique, mais ...
 (1)
 (0)
Cet avis a été posté pour WONDOM ADAU1701 Module DSP pour filtrage actif compact
