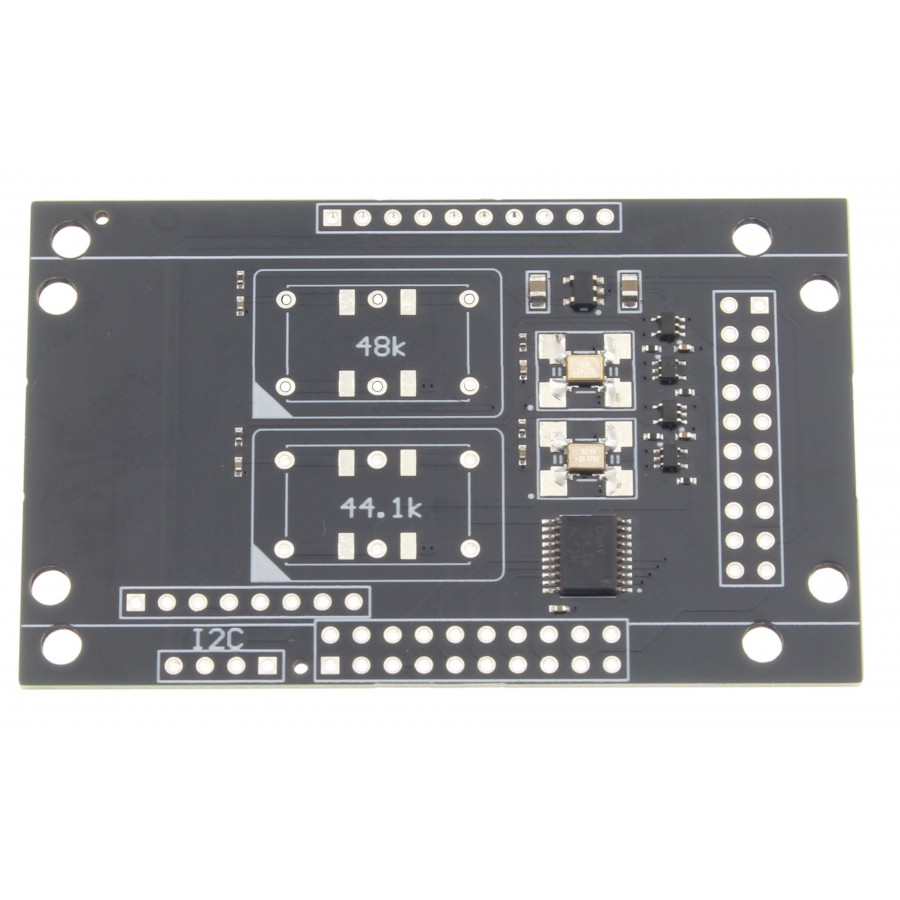

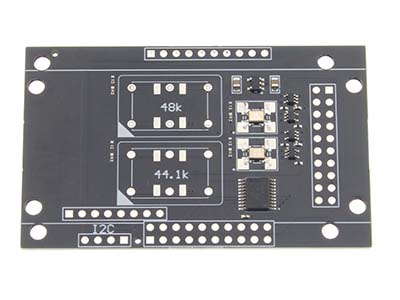

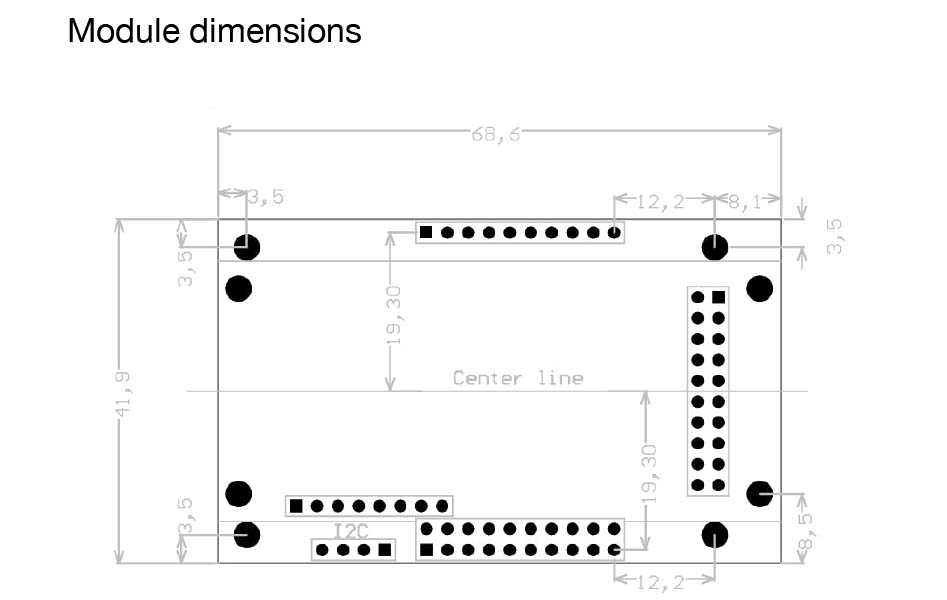

YORK PICO RECLOCK MODULE Module Reclocker pour York Pico Iso

Utilisation du York Pico Reclock Module

Pour utiliser le module Reclock pour York Iso, celui-ci doit être exclusivement associé à la version Iso du module York. Le module Reclock agit comme une extension dédiée à la re-synchronisation des signaux audio numériques après l’isolation galvanique, dans le but de réduire le jitter et d’améliorer la stabilité temporelle du signal. Le module Reclock se connecte directement au York Iso via les connecteurs prévus à cet effet. Il récupère les signaux audio numériques en sortie du York ISO afin de les reconditionner avant leur transmission vers le convertisseur numérique-analogique.

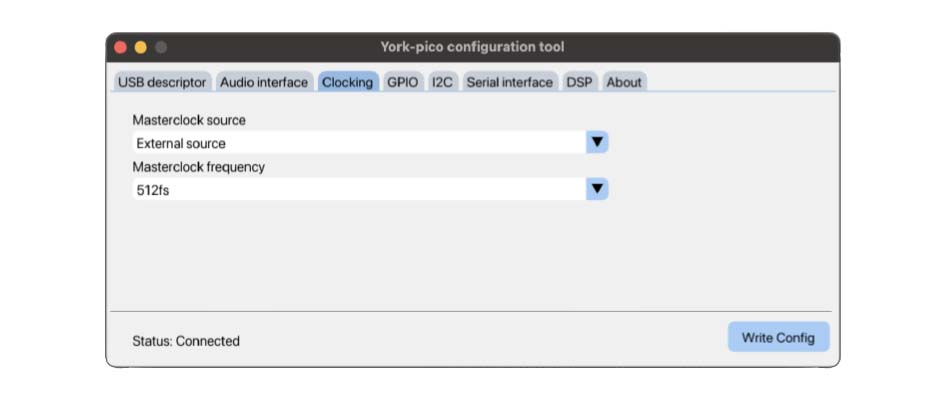

Avant toute mise en service, la configuration du York Iso doit impérativement être réglée sur « external source » pour la source d’horloge maître. Cette étape est indispensable pour permettre au module Reclock d’imposer sa propre horloge locale au système.

Le module peut alors être utilisé dans deux configurations distinctes : sortie I2S stéréo 2 canaux ou sortie PCM 2 canaux, cette dernière constituant l’application principale. Les signaux BCK, WCK et DATA sont re-synchronisés par les bascules D intégrées, cadencées par l’horloge locale, afin de limiter le jitter introduit par l’isolation galvanique. En mode PCM, le module est conçu pour une connexion directe à des DAC PCM classiques tels que les AD1862, PCM63 ou TDA1541. Toute autre configuration ou utilisation avec un York non Iso n’est pas prise en charge.

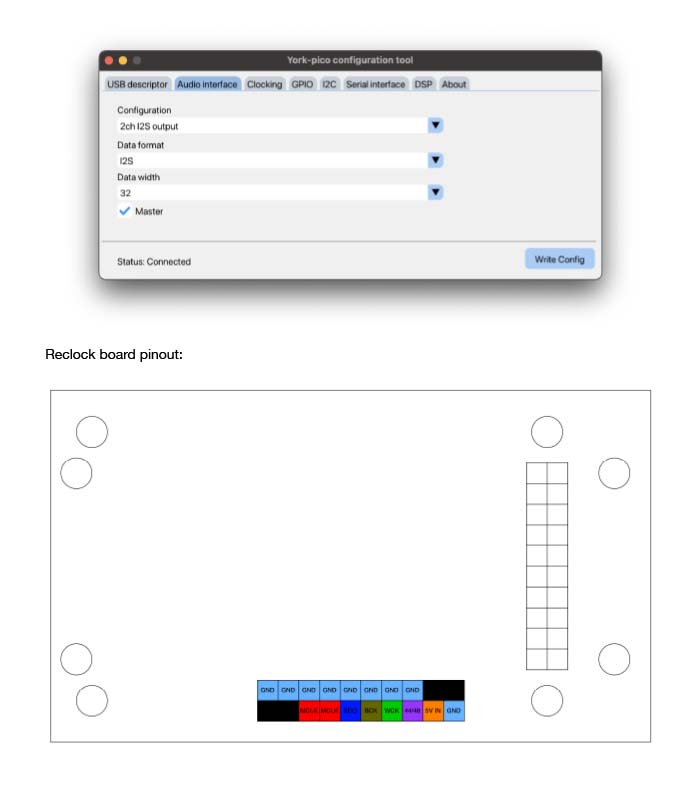

Sortie I2S à 2 canaux

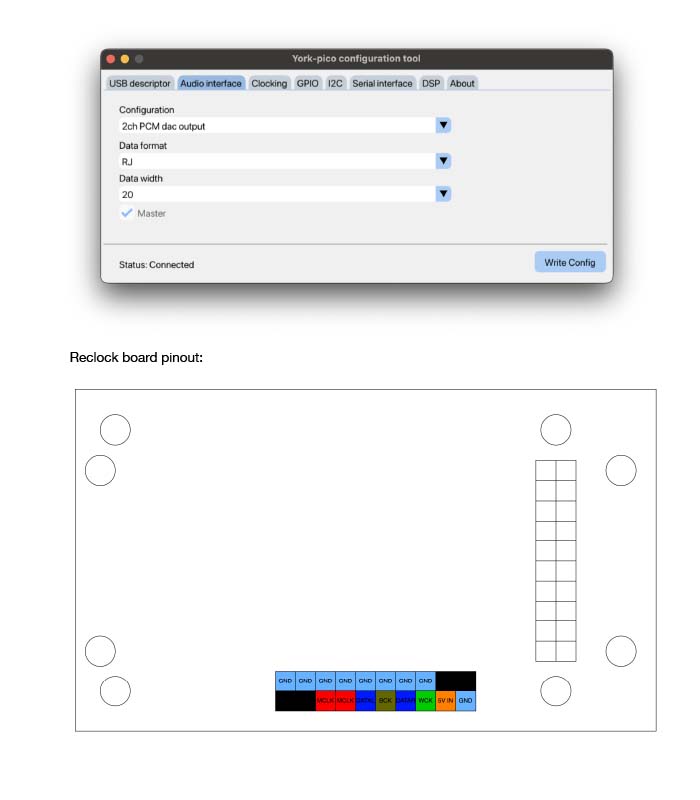

Sortie PCM à 2 canaux
