LITE MV04 - Contrôleur de Volume passif Motorisé 2+2 canaux

4764
Product available
Average grade
35,00 €
29,17 € HT

Add to cart

By buying this product you can collect up to 3 loyalty points.

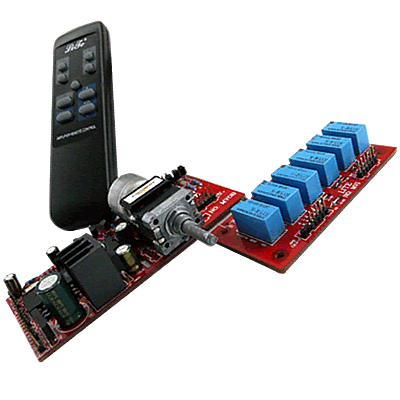

Contrôleur de Volume Motorisé 2 canaux Symétrique/Asymétrique avec Télécommande


http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_1.jpg



Contrôleur de volume stéréo muni d'un potentiomètre ALPS motorisé et qui permet de faire varier un signal symétrique ou asymétrique.
Ce module permet de faire varier 4 entrées RCA ou 3 entrées RCA + une entrée XLR

Sélection des sources et réglage du niveau sonore opérables à distance à l'aide d'une télécommande et d'un récepteur infrarouge fournis.
Permet également un réglage manuel au moyen de 2 potentiomètres distincts.
Installation possible de LEDS assignables aux différentes entrées et renseignant sur la nature de la source en activité.

Alimentation intégrée : ne nécessite qu'un transformateur de puissance compris entre 9 et 12V pour fonctionner.
Nappes de liaisons incluses dans le kit.


Spécifications :

  • Nombre d'Entrées RCA Stéréo : 3  ou 4
  • Nombre d'Entrées XLR Stéréo : 1 ou 0
  • Nombre de Sorties Stéréo : 1
  • Tensions d'Alimentation  : AC 9~12V
  • Diamètres de Perçage des Potentiomètres : Sélection des Sources : 9,50mm

    Contrôleur de Volume : 9.0mm
  • Dimensions : Carte Mère : 120 x 54 x 28mm (L x l x h)
                           Carte Fille : 90 x 44 x 15mm (L x l x h)
  • Poids Total : 200g


Schéma Audio 100% passif, aucun composant sur le trajet du signal.

Configurations possible par l'intermédiaire de résistances :

  • R18 Absente  :
    A l'allumage le potentiomètre effectue un cycle pour se remettre a 0
  • R18 Présente (10ohm) :
    Le volume n'est pas changé à l'allumage

  • R17 Absente  :
    A chaque changement de source le volume revient à 0

  • R17 Présente (10ohm) :
    Changer la source ne fait pas varier le volume


http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_2.jpg

http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_3.jpg

http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_4.jpg

http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_5.jpg

http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_7.jpg

http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_6.jpg

http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_8.jpg


Schéma de Montage :


http://www.audiophonics.fr/images2/4764_LITE_CONTROLEUR-VOLUME-4CH_SCHEMA.jpg



Philippe H     09/22/2010
Grade :

Attention les résistances R17 et R18 sont absentes, n'oubliez pas de les commander si vous ne souhaiter pas la remise à zéro du volume à l'allumage et à chaque changement de voie.

    eden D     12/23/2009
    Grade :

    Les valeurs données pour R17 et R18 sont fausses :

    R17=10R --_ pas de reset du volume à chaque changement de canal!
    R18=10R --_ pas de reset du volume à la mise sous tension!

    Nécessiterait des liaisons blindées pour les parties modulation!

      frederic g     07/6/2009
      Grade :

      Super rapport qualité. Idéal pour ce monter un petit pré ampli sans se soucier de la fonction sélection de source et commande de volume.
