AUDIOPHONICS PI-SPC V2 Module de contrôle Alimentation Type ATX pour Raspberry Pi

Module de Gestion Alimentation ATX pour Raspberry Pi

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 1 point de fidélité


Référence : 10912
Nouveau produit

13,25 €HT

Disponible

- +

Date d'expédition : 18-07-2019.

Les commandes passées avant 13h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

Ce module de contrôle d'alimentation pour Raspberry Pi permet d'allumer et d'éteindre proprement son Raspberry Pi comme un ordinateur ATX PC familial.

Une fois le Switch monostable enclenché, votre distribution Linux (Volumio, MoodeAudio, piCore, Rune Audio) démarre comme n'importe quel ordinateur familial. Idem pour la fonction extinction (shutdown)
Une sortie power LED est disponible pour suivre l'évolution des différentes étapes d'allumage et d'extinction du Raspberry pi.

Pour ce faire, nous proposons un script d'extinction (Shutdown) pour la solution de lecture numérique haute fidélité Volumio.

Tutoriel pour installer le Script Volumio disponible sur notre forum

Tutoriel pour installer le Script RuneAudio disponible sur notre forum

Vous pouvez grâce à ce script, éteindre votre distribution Volumio à loisirs avec votre Smartphone, votre tablette. Ce module de gestion pour Raspberry Pi est intégré dans les produits suivants  :

Audiophonics I SABRE V3 DAC Es9023 24bit 192Khz avec gestion alimentation pour Raspberry Pi.

Streamer Audiophonics RaspDIGI sortie SPDIF coaxiale/BNC.

Streamer Audiophonics RaspDIGI LTE sortie SPDIF coaxiale/BNC.

Caractéristiques générales :

  • Module de gestion démarrage et extinction livré flashé et prêt à l'emploi
  • Alimentation en entrée soit par pins de connexion soit par micro USB
  • Empreinte disponible pour mettre un fusible sur la ligne d'alimentation
  • Diamètre trous de fixation : 2,5mm
  • Dimensions : 25x25mm
  • Pins pré-soudées

Fonctions :

1 - Bouton poussoir :

  • Raspberry pi éteint : Un appui sur le bouton poussoir va démarrer le rpi.
  • Raspberry pi allumé : Appui > 0,2 seconde et < 4 secondes, ordre de d'extinction (Shutdown) envoyé, le rpi va s'éteindre après avoir arrêté la solution logicielle utilisée proprement.
  • Raspberry pi allumé : Appui > 4 secondes, fonction d'arrêt d'urgence, coupure immédiate de l'alimentation du pi (fonction disponible à n'importe quel moment)

2 - États de la led "Power" (en fonction des ordres envoyés)

  • Éteinte : Raspberry pi éteint
  • Clignotement lent : Raspberry pi sous tension, démarrage de la solution logicielle (ex : Volumio en cours de lancement), idem pour l'extinction.
  • Clignotement rapide : Ordre de reboot envoyé depuis la solution logicielle utilisée (ex : Volumio.)
  • Allumée fixe : Raspberry Pi sous tension, solution logicielle utilisée (ex : Volumio.) correctement démarrée et prête à être utilisée.

Accessoires :

Vous trouverez sur ce lien la connectique simplifiée pour connecter ce module :

Set de 40 jumpers.

Voici un bouton poussoir (monostable) :

Switch monostable Audiophonics.

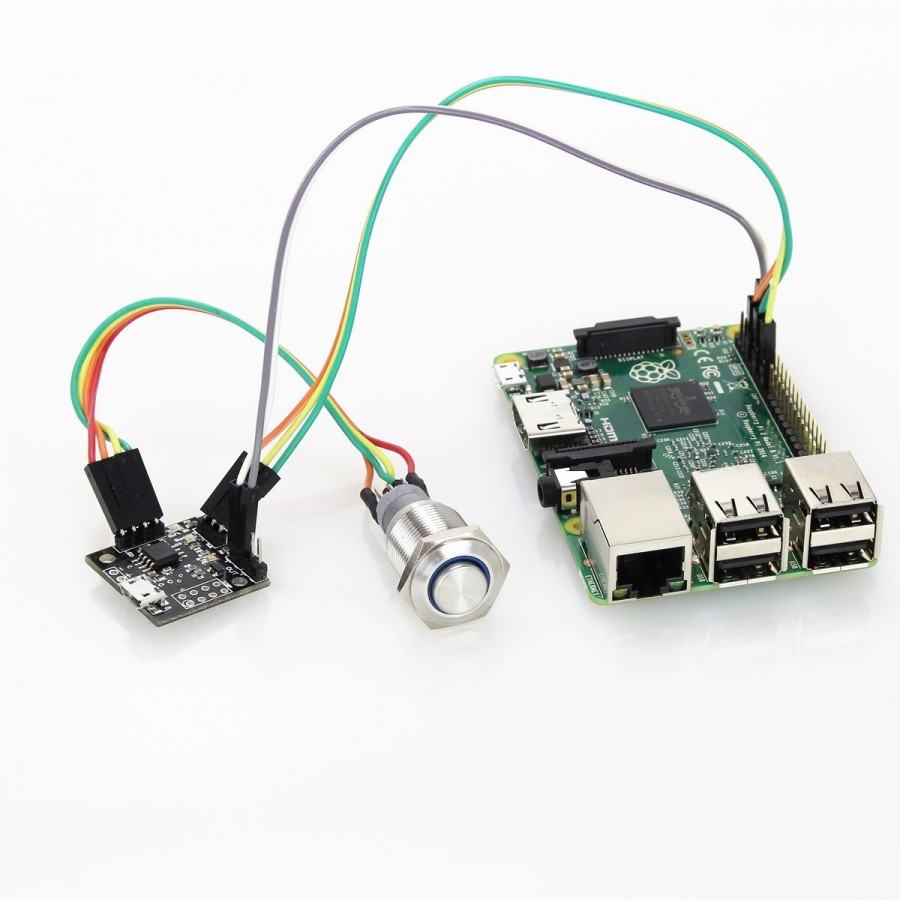

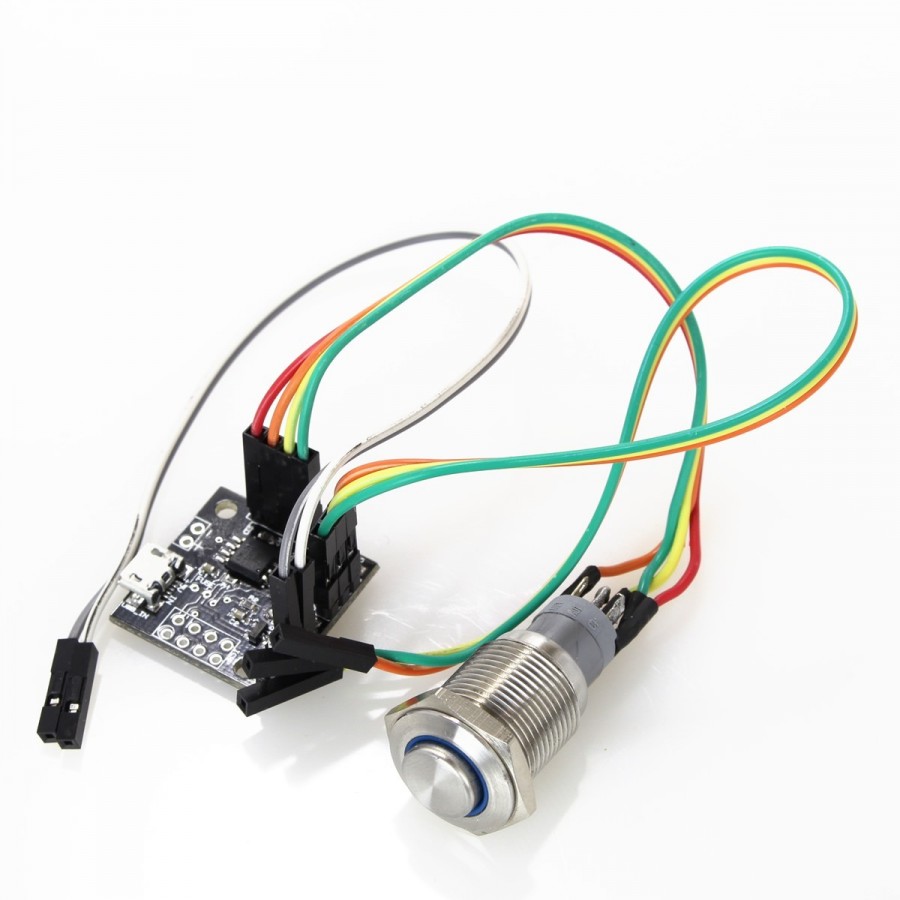

Exemple de branchement (Switch monostable et câblage en option non fournis).

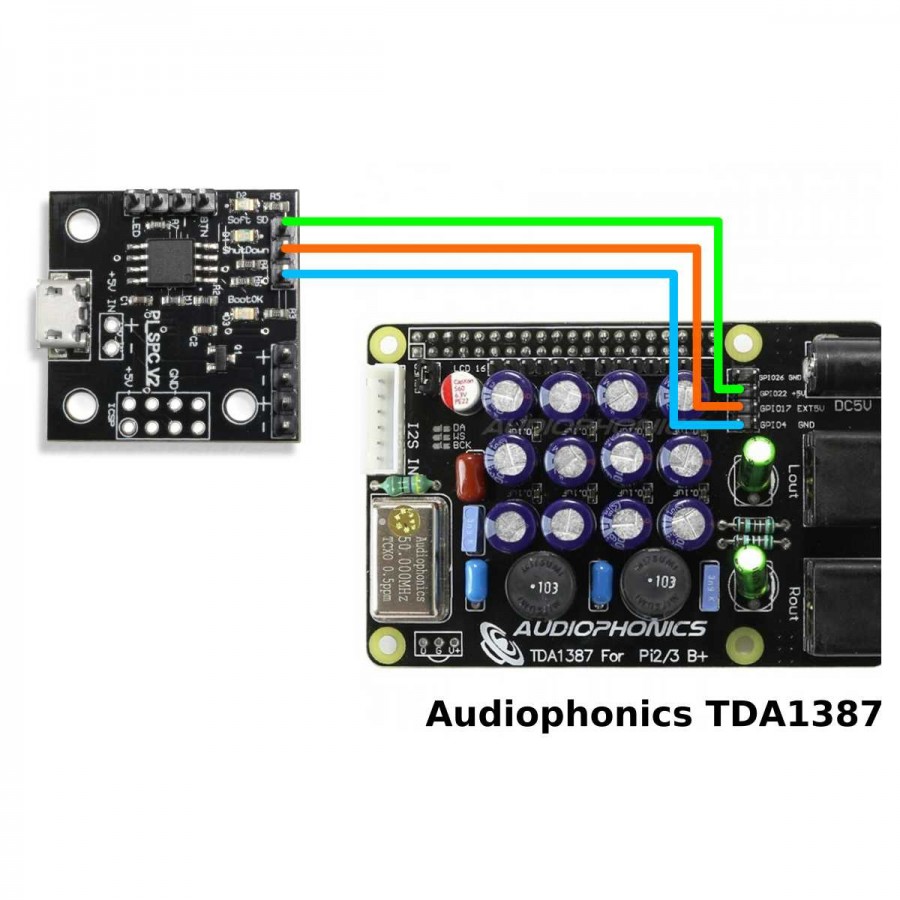

Schéma de câblage du module de contrôle d'alimentation Audiophonics

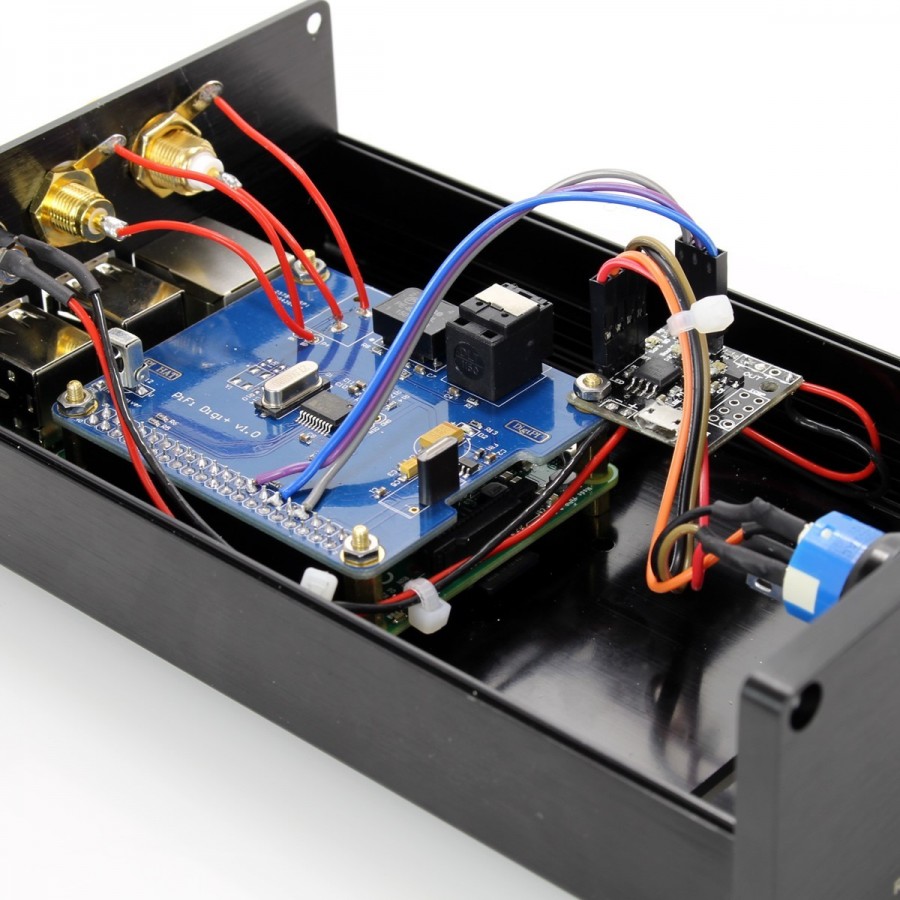

Utilisé dans le streamer Audiophonics RaspDIGI :

Type d'utilisation pour Raspberry Pi (non fourni)
