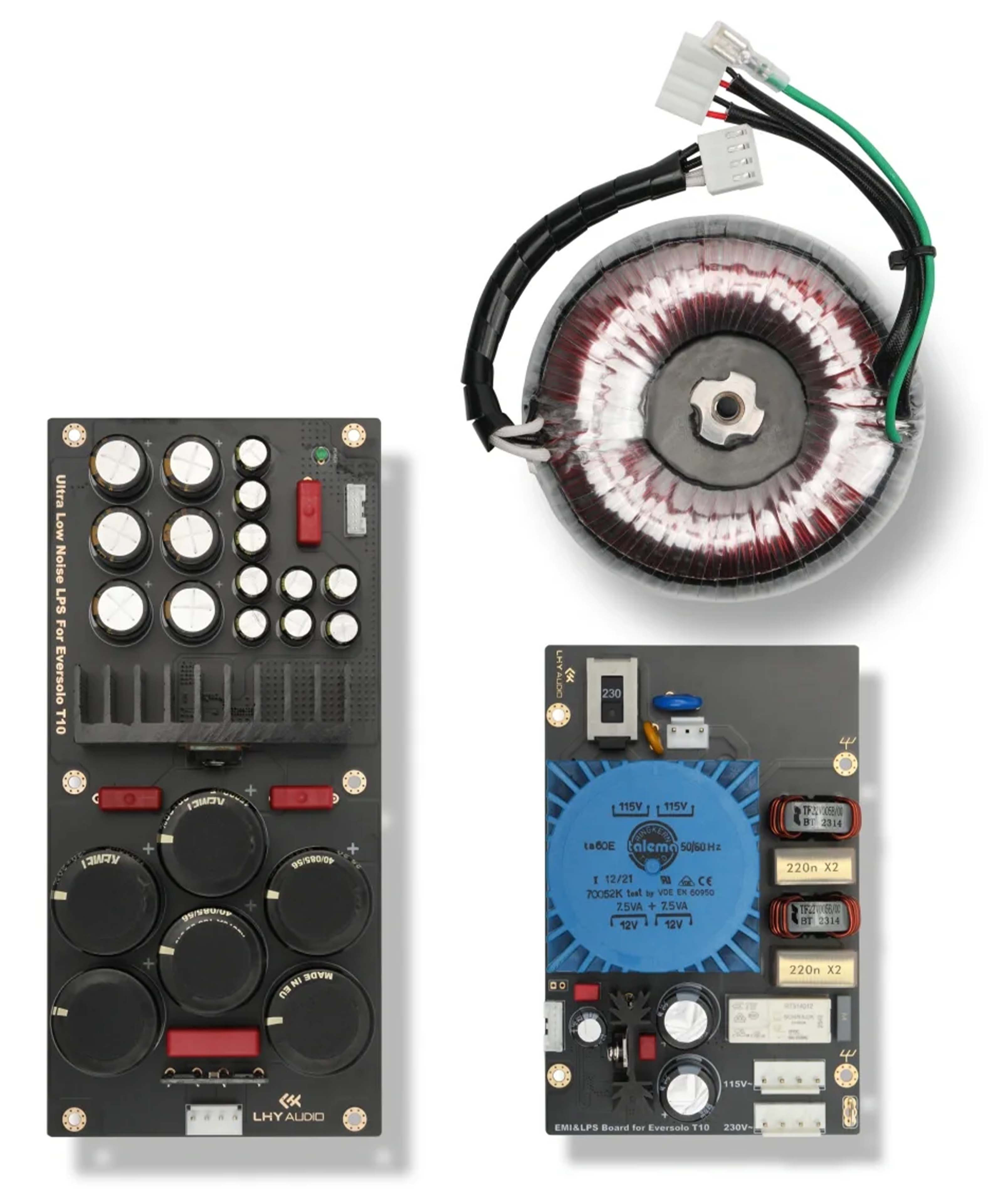

LHY AUDIO LPS-T10 Module Alimentation Linéaire pour Eversolo T10

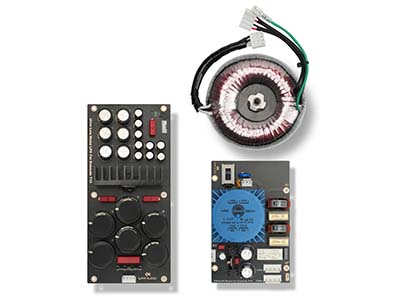

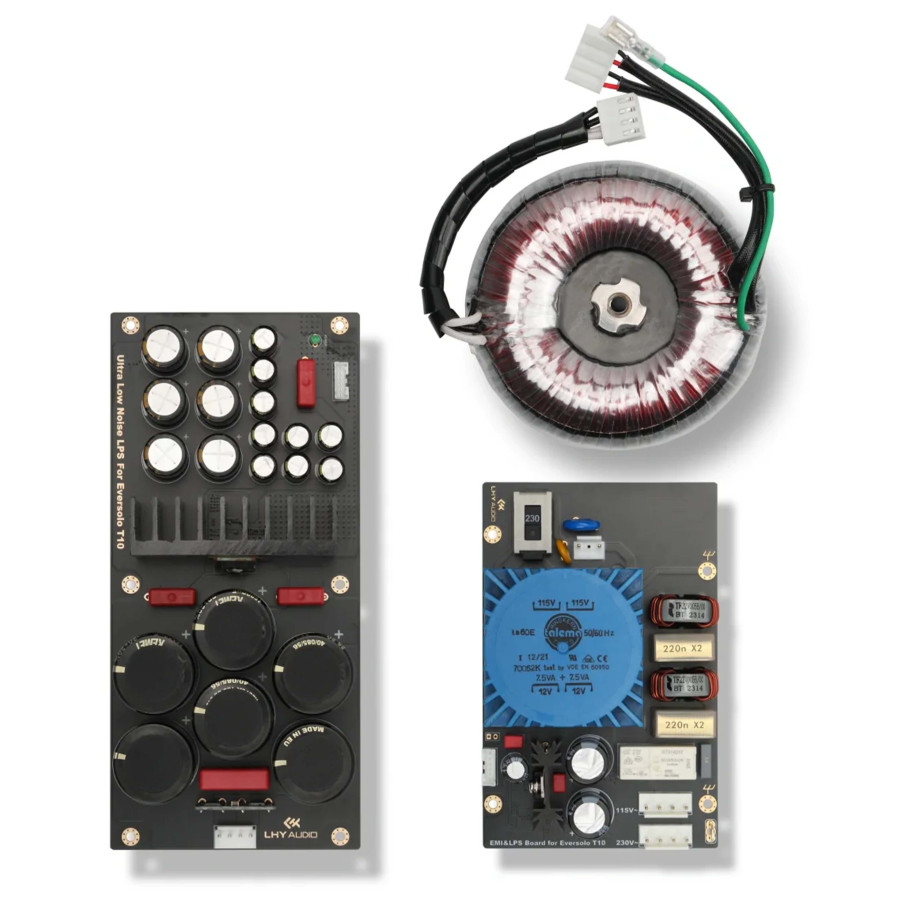

Le LHY Audio LPS-T10 est un kit de mise à niveau d'alimentation linéaire interne spécialement conçu pour le lecteur audio EverSolo T10. Il remplace l'alimentation d'origine par une architecture entièrement linéaire à double transformateur, comprenant un transformateur torique sur mesure avec des enroulements en cuivre sans oxygène 7N OFC et un transformateur Talema dédié aux circuits d'affichage, de commande et de veille. Son circuit de redressement idéal LT4320, sa régulation linéaire à faible bruit et sa capacité de filtrage principale accrue visent à réduire l'ondulation résiduelle et les interférences liées à l'alimentation.

Le kit fournit une sortie régulée de 12V DC et accepte une entrée secteur de 115 ou 230V AC, sélectionnable manuellement. Conçu pour reprendre les points de fixation et connecteurs internes d'origine, il s'installe dans le châssis du T10 sans découpe et conserve son apparence extérieure, ses commandes et ses fonctions. Il s'agit d'un kit de remplacement interne nécessitant l'ouverture de l'appareil, et non d'une alimentation externe.

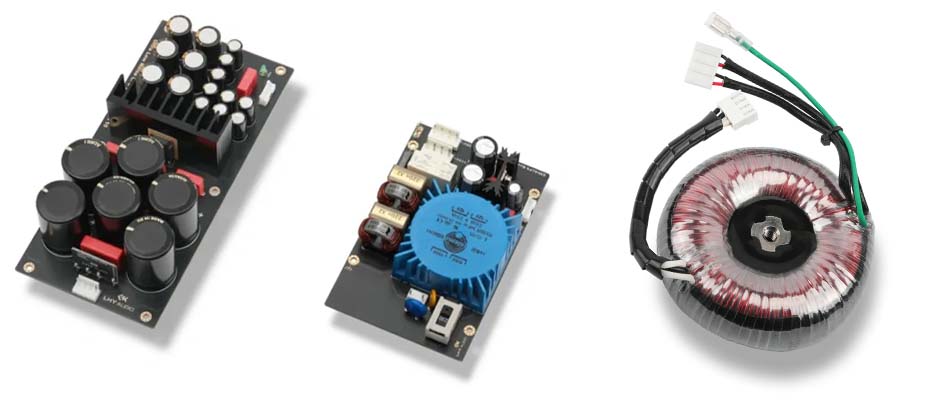

LHY Audio LPS-T10 : Architecture à double transformateur et régulation linéaire à faible bruit

Le LPS-T10 répartit l'alimentation entre deux circuits dédiés : un transformateur torique personnalisé par LHY AUDIO pour l'alimentation principale et un transformateur Talema pour les circuits auxiliaires. Le transformateur principal utilise des enroulements en cuivre 7N OFC. Le circuit principal associe un redressement idéal à base de LT4320, une régulation linéaire à faible bruit ADI LT3042 avec amplification de courant par transistor PNP et un filtrage de sortie large bande. Le circuit auxiliaire utilise une régulation linéaire LT3041. Dans la configuration LHY Select, la capacité totale des condensateurs de filtrage principaux atteint 90000µF, contre 28200µF pour l'alimentation d'origine, soit environ 3.2 fois plus.

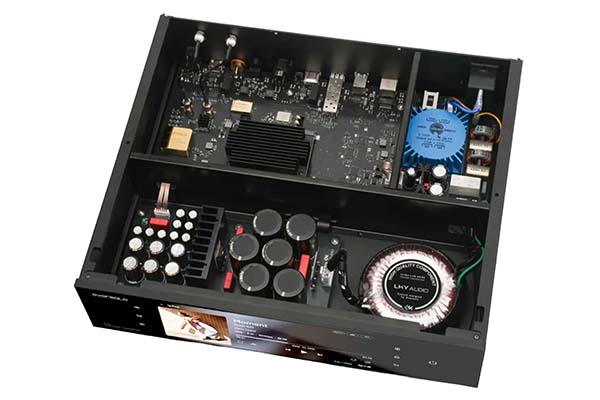

LHY Audio LPS-T10 : Intégration interne et installation dédiée à l'EVERSOLO T10

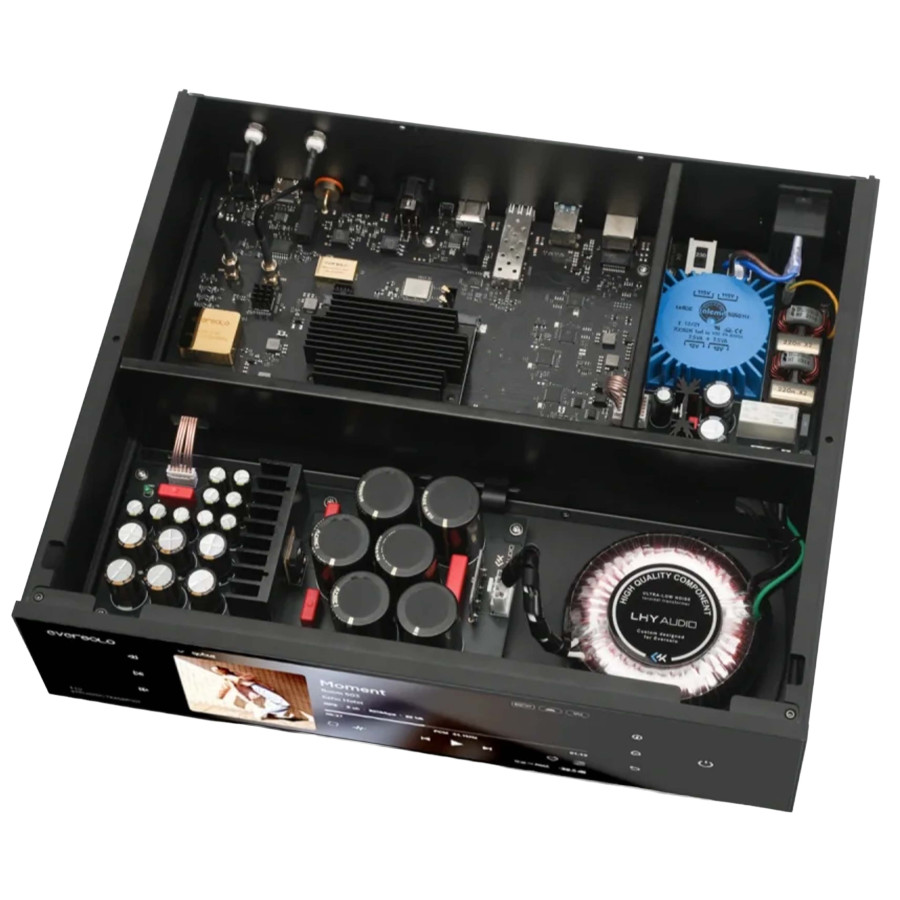

Le LPS-T10 est conçu pour s'intégrer directement dans le châssis de l'EverSolo T10, en réutilisant les points de fixation et les connecteurs internes d'origine. Le kit comprend le module d'entrée secteur et de filtrage EMI avec transformateur Talema et alimentation auxiliaire linéaire, la carte de régulation DC dans la configuration choisie, le transformateur toroïdal principal sur mesure, un jeu de câbles de sortie OCC, des nappes de connexion à 6 broches, un tournevis cruciforme, une clé hexagonale et des gants de protection.
