Module d' Alimentation linéaire régulée Double DC LT1083 24V 5A

Module d' Alimentation linéaire régulée Double DC LT1083 20V 7.5A

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 2 points de fidélité


Référence : 11793
Nouveau produit

29,90 €TTC

24,92 € HT
Produit définitivement arrêté
Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Produit garantie 2 ans

Informations


Pour vous aider à choisir l'alimentation adaptée à vos projets, nous vous invitons à consulter cette page

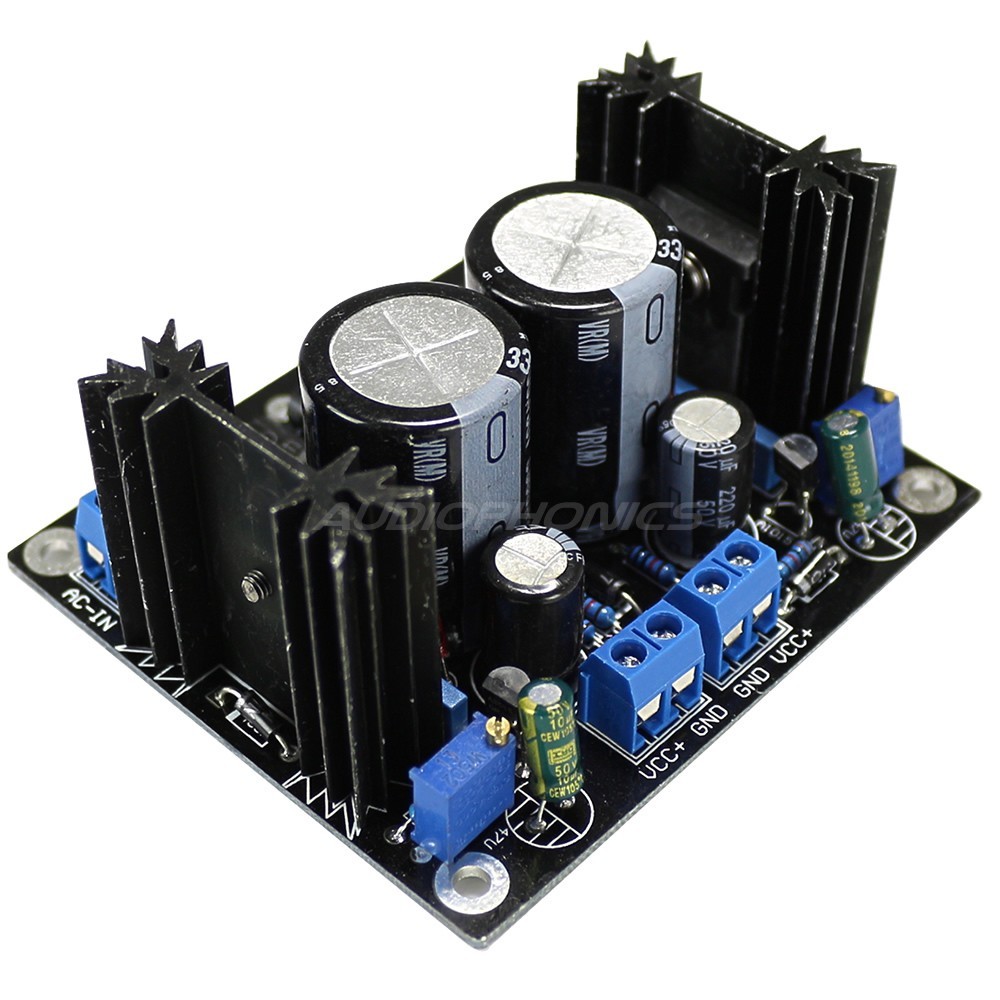

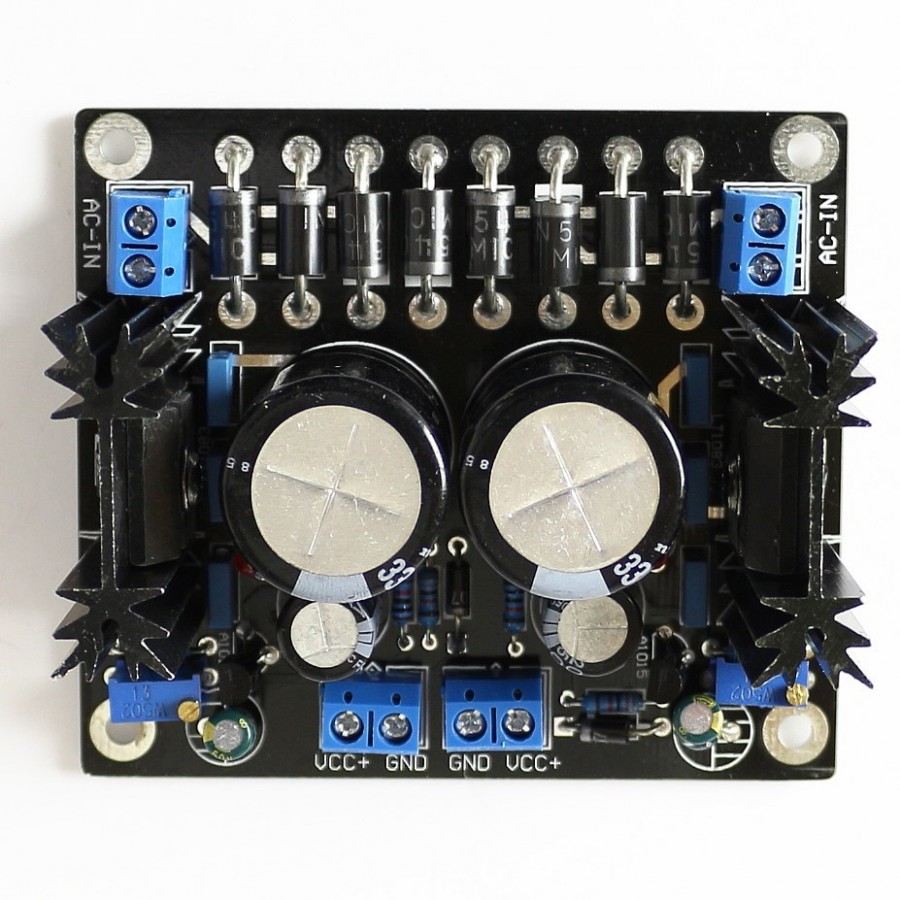

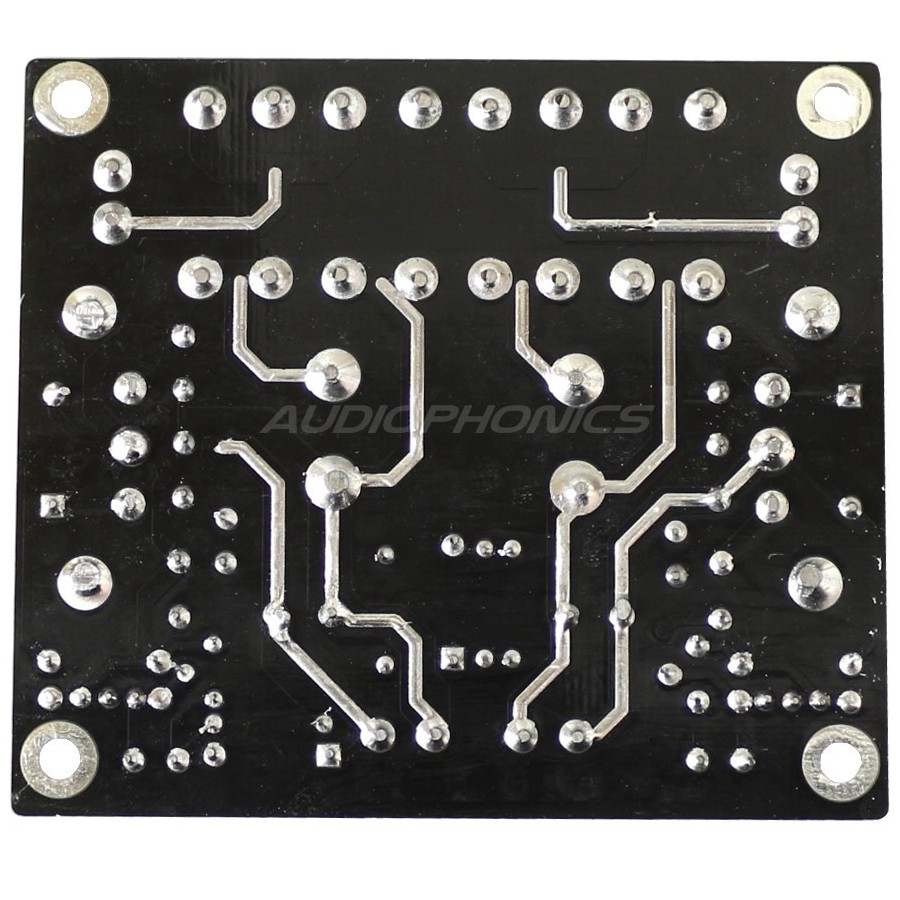

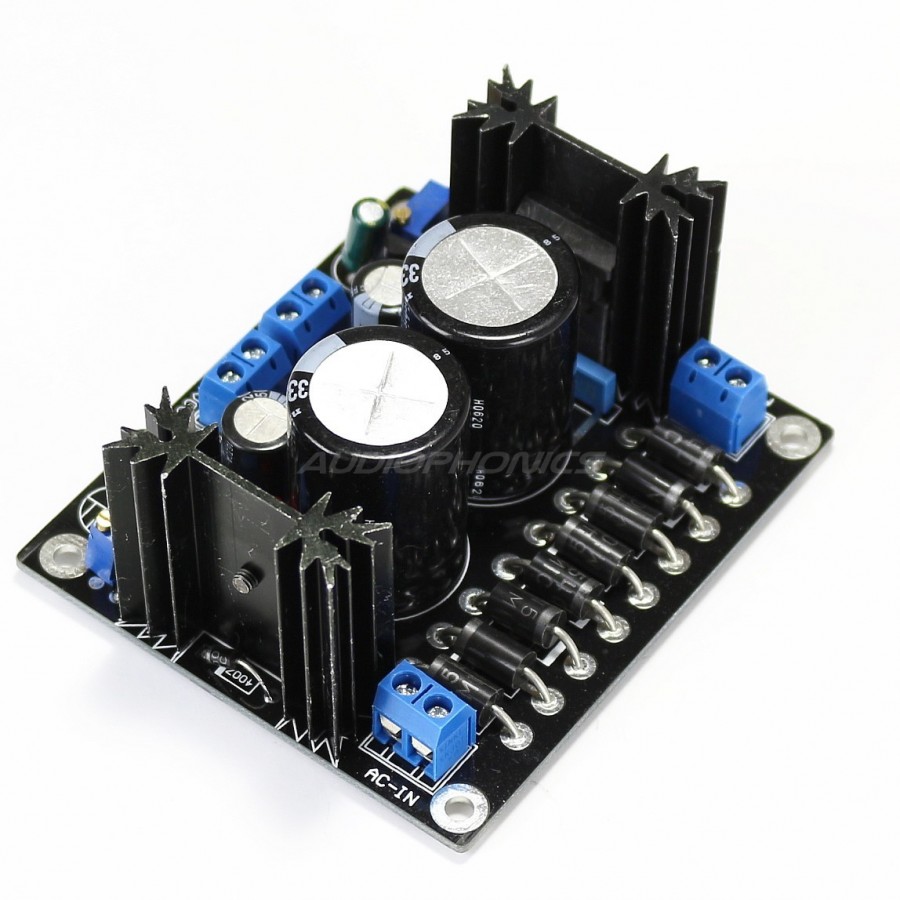

Ce module double alimentation linéaire permet de nombreuses possibilités. Il est équipé de deux régulateurs de type LT1083 et d'un nombre conséquent de diodes surdimensionnés. Le circuit étamé à large pistes (épaisseur 1.6mm sur 2 onces de cuivre) permet un courant plus fort que la moyenne sur ce type de module d'alimentation.

Les deux mini potentiomètres à vis permettront de sortir deux voltages différents. Ce module est donc particulièrement recommandé pour alimenter un DAC demandant des tensions moyenne DC de 3.3/5V et 12/15V.

Son intégration est grandement simplifié avec les refroidisseurs intégrés sur le circuit. il peut parfaitement convenir pour des DAC, préamplificateurs, étages phono, étages ligne demandant un courant de sortie moyen haut.

Autant d'environnements dans lesquels il contribue à améliorer la qualité sonore, muni de deux potentiomètres il est possible d'ajuster sa tension de 2.5 à 24V DC.

Attention : Le niveau de courant moyen acceptable sera en conséquence de la taille des radiateurs et dissipateurs montés sur les modules d'alimentations.

Attention : L'ampérage maximum sera en fonction de la tension d'entrée et de sortie sur le module d'alimentation. les valeurs de courants données sont là à titre théorique.

Caractéristiques :

  • Tension de Sortie ajustable au moyen de potentiomètres par coté
  • Tension d'entrée moyenne  : 2.5 à 30V AC (35V DC max)
  • Tension de Sortie moyenne  : Variable de 2.5 à 24V (36V max)
  • Courant de sortie maxi théorique : 5A ( données théorique en fonction de la dissipation et des tensions d'entrées et sorties )
  • Condensateurs  : 2 x 3300 µF 50V

Le transformateur doit pouvoir délivrer au moins 1.5x la tension de sortie pour créer un delta de 5 à 8V DC supérieur en entrée).

Caractéristiques physiques :

  • Hauteur : 38 mm
  • Dimensions : 81x 72 mm
  • Entraxes des trous de fixation : 72 x 62 mm
  • Poids : 115 g


Caractéristiques
EntréesBorniers à vis
SortiesBorniers à vis
Tension de sortie (V)24.0
Tension de sortie (V)10.0
Tension de sortie (V)3.0
Tension de sortie (V)15.0
Tension de sortie (V)5.0
Tension de sortie (V)20.0
Courant de sortie (A)5.0
Tension d'entrée (V)20.0
Tension d'entrée (V)30.0
Tension d'entrée (V)5.0
Tension d'entrée (V)15.0
Tension d'entrée (V)25.0
Tension d'entrée (V)2.5
Tension d'entrée (V)10.0
Type d'AlimentationAlimentation Linéaire Régulée
