Boîtier RaspDAC Aluminium pour I-Sabre ES9038Q2M OLED & Raspberry Pi 3 B+

Boîtier Aluminium pour I-Sabre ES9028Q2M & Raspberry Pi 3
Ce boîtier a été conçu par Audiophonics spécialement pour accueillir et protéger le couple Raspberry Pi 3 B + et le DAC ES9038Q2M.

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 5 points de fidélité


Référence : 12546
Nouveau produit

54,90 €TTC

45,75 € HT
dont 0,01 € d'éco-participation
Disponible

- +

Date d'expédition : 28-05-2018.

Les commandes passées avant 13h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Accessoires


Informations

Audiophonics Boîtier ES9038Q2M / Raspberry Pi

boitier pour raspdac ES9028Q2M

Ce boîtier 100% Aluminium conçu par Audiophonics peut accueillir le couple Raspberry Pi 3 B+ et DAC I-Sabre ES9038Q2M, dans le but de monter un RaspDAC.

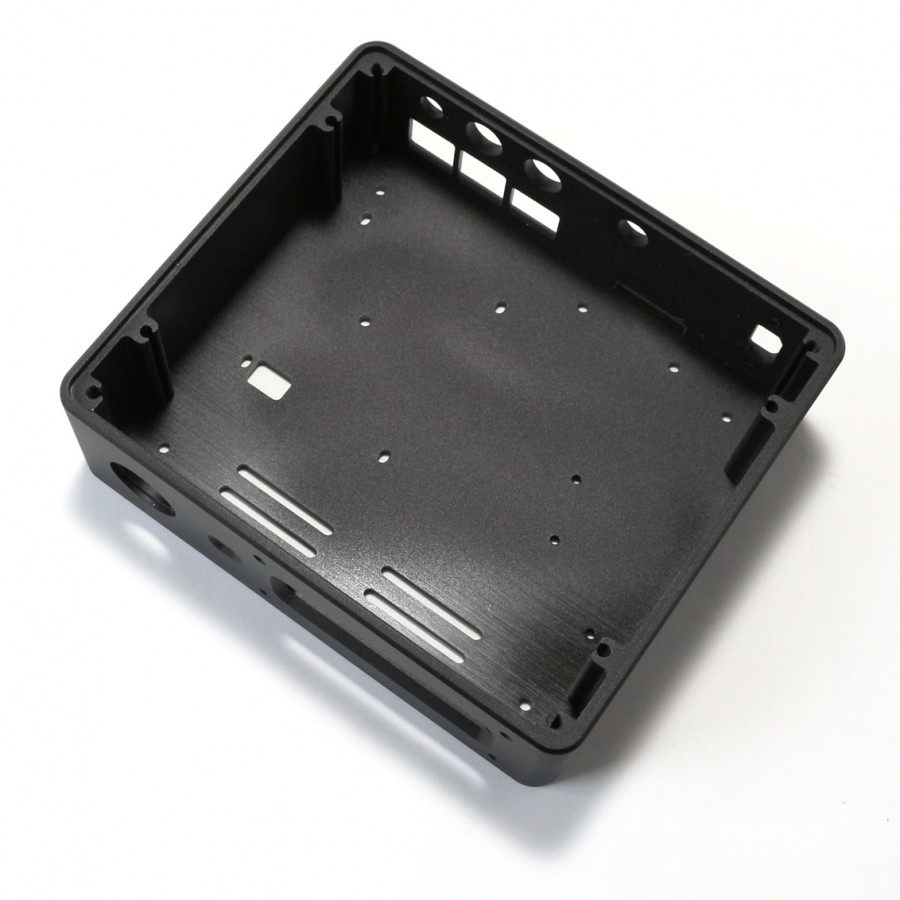

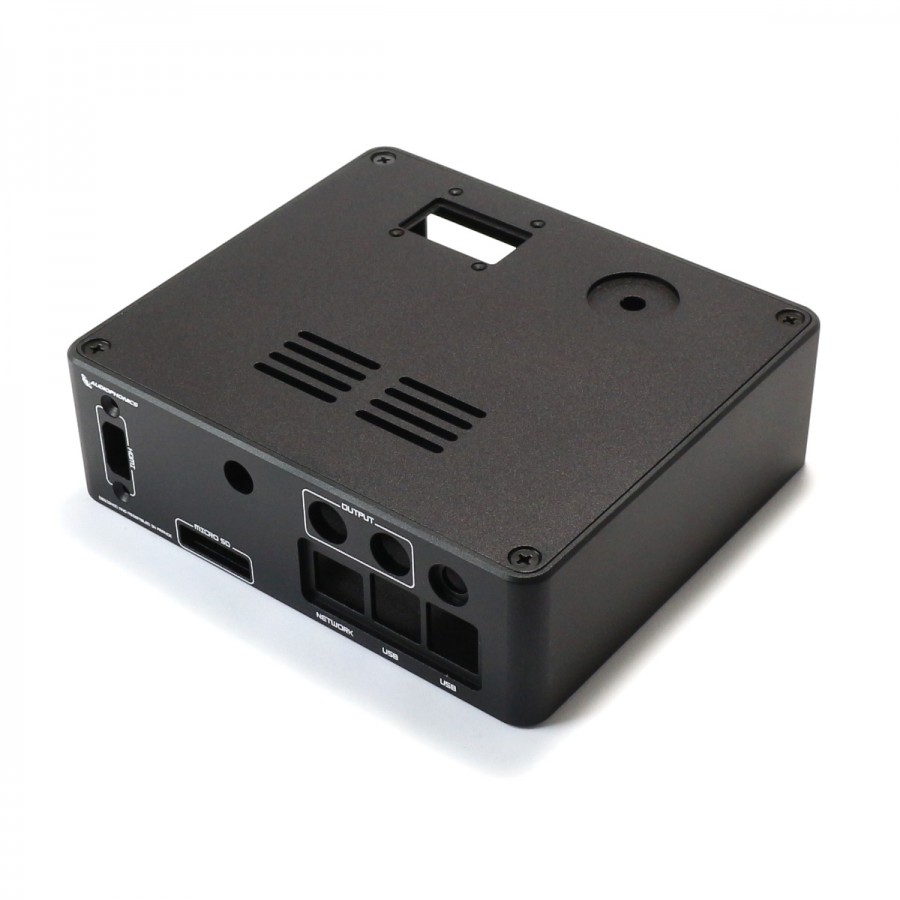

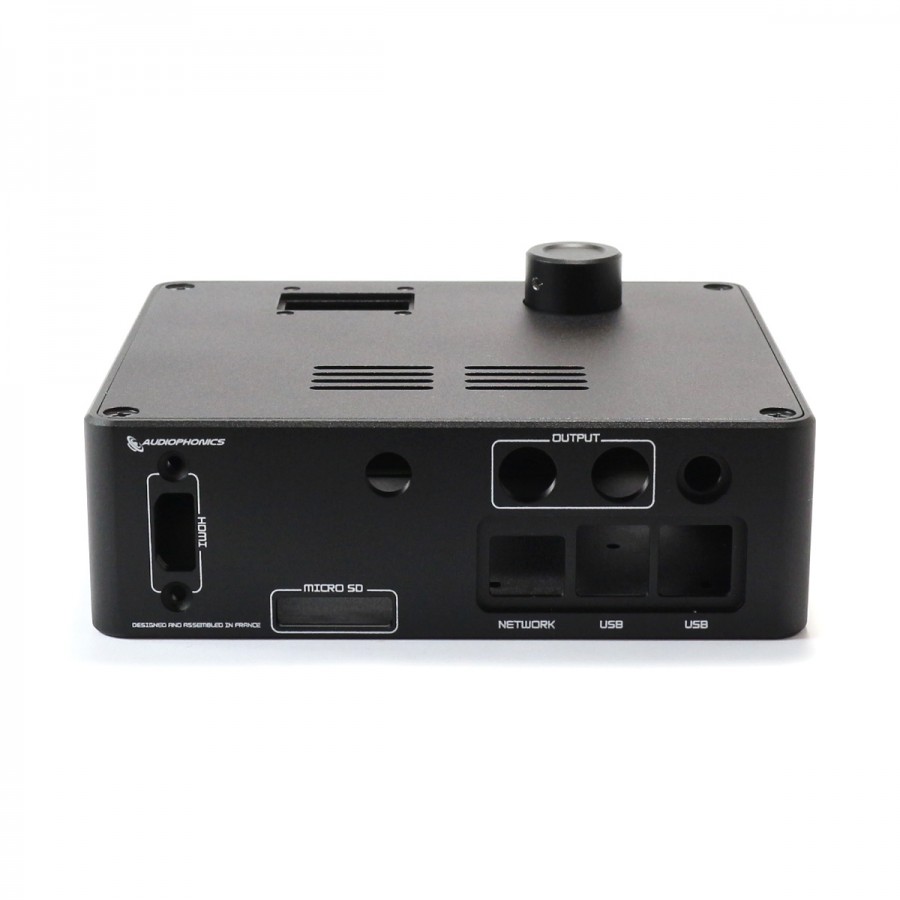

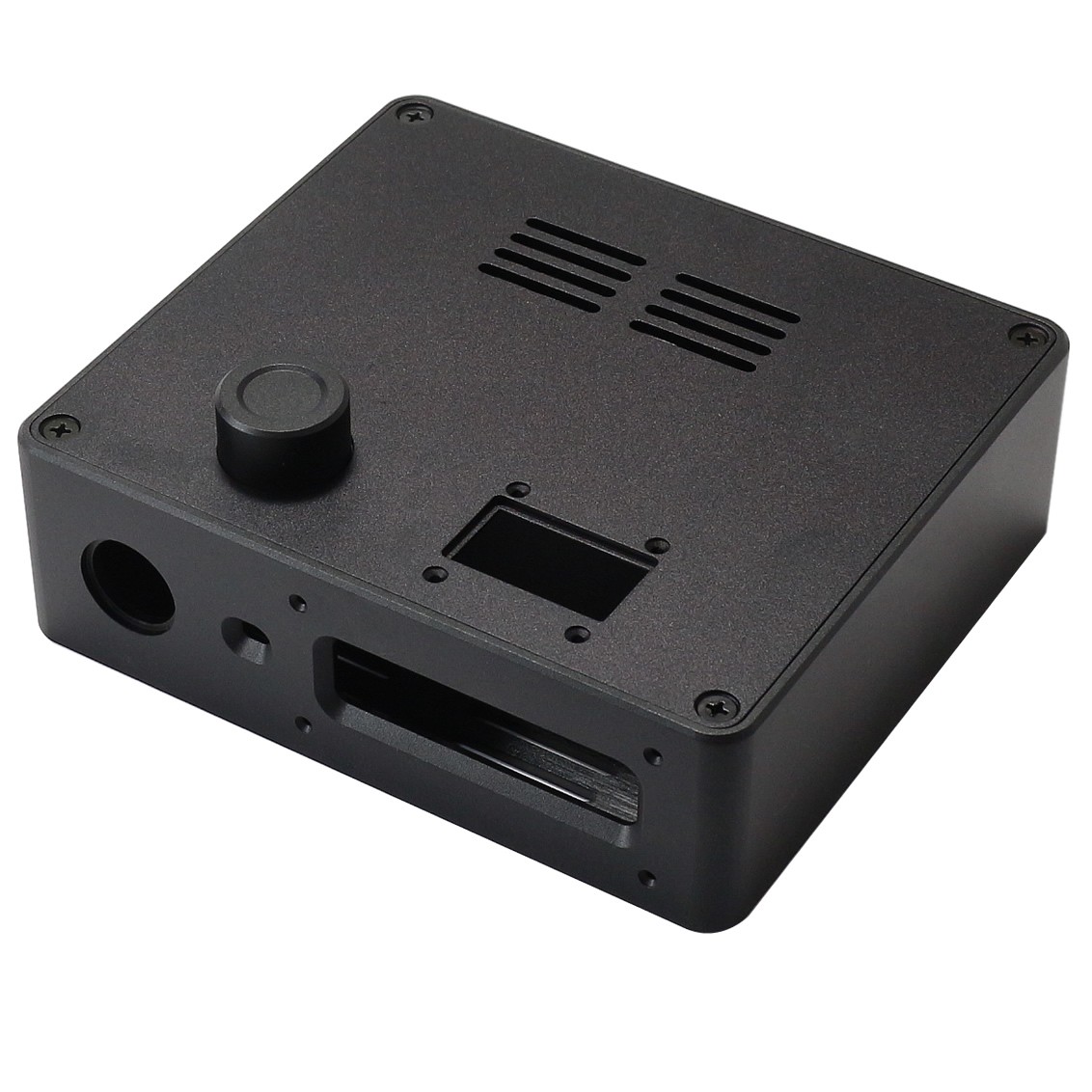

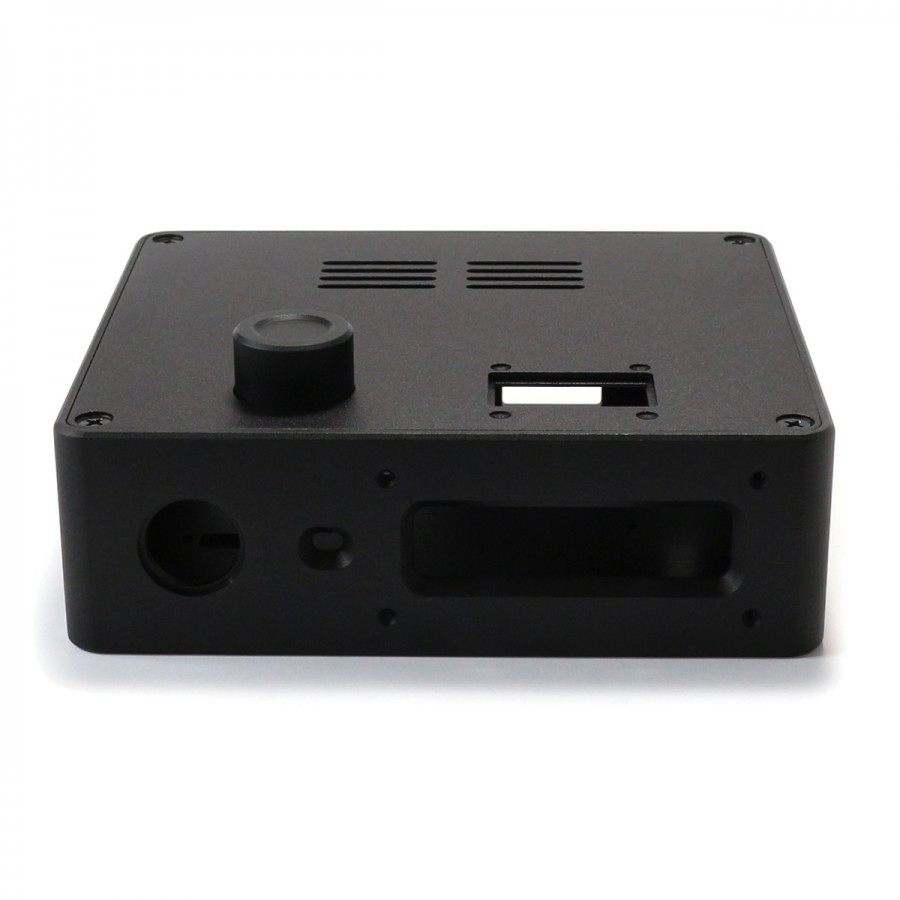

De ce fait, et afin de pouvoir profiter de l'ensemble des fonctionnalités du système, ce boîtier dispose de tous les perçages et marquages nécessaires, afin d'accéder à la connectique. On y retrouve également des emplacements pour ajouter un bouton ON/OFF, un bouton rotatif pour contrôle du volume / de la source et deux écran (vendus séparément).

Le boîtier, robuste et élégant, protégera parfaitement vos composants des éventuels chocs et de la poussière. Il saura s'intégrer sans souci au sein de votre système audio.

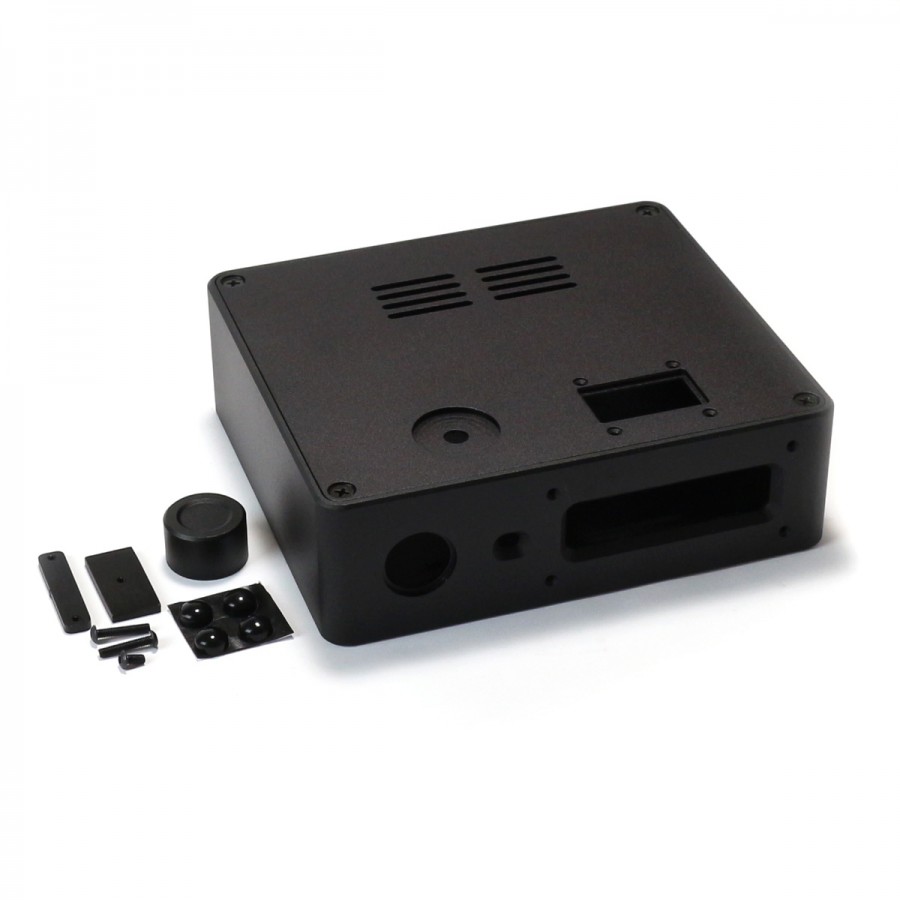

Attention : Seul le boîtier, sa visserie et le bouton supérieur sont livrés. Le Raspberry Pi et le DAC ES9038Q2M sont achetables séparément. Attention  ! De la soudure est obligatoire pour relier l'écran Winstar ainsi que le module AUDIOPHONICS Pi SPC II. Ce boitier n'est pas un kit complet et livré sans notice de montage.

Le branchement de l'écran Winstar principal et du pi SPC II est disponible : sur ce PDF.
Toutes les autres informations de branchement du DAC ( petit afficheur 1 pouce 11573 ) sont sur la fiche produit du DAC :
ES9038Q2M


Caractéristiques techniques

Spécifications
Matériau100% Aluminium anodisé
Sérigraphies blanchesOui
CouleurNoir
Dimensions160 x 140 x 50mm
Dimensions perçage écran face avant65 x 16mm
Entraxes afficheur face avant75 x 31mm
Dimensions perçage écran supérieur32 x 17mm
Entraxes afficheur supérieur30 x 28mm
Poids620g
Perçage pour récepteur infrarougeOui
Perçage pour port Micro SDx1
Perçage pour port RJ451x
Perçage pour port USB-A2 perçage pour 4 ports USB-A
Perçage pour port HDMI1x (entraxes : 30mm)
Sortie analogique RCA Stéréo1x (⌀12mm)
Perçage pour Jack DC1x (⌀8mm)
Perçage pour interrupteur face avant1x (⌀19mm)
PackageBoîtier
Visserie
Bouton supérieur

Fiche technique
CouleurNoir
StructureAluminium

Téléchargement

câblage_es9038_gestionnaire_alim

Schéma de câblage GPIO vers gestionnaire d'alimentation et Winstar

Téléchargement (1.43M)
