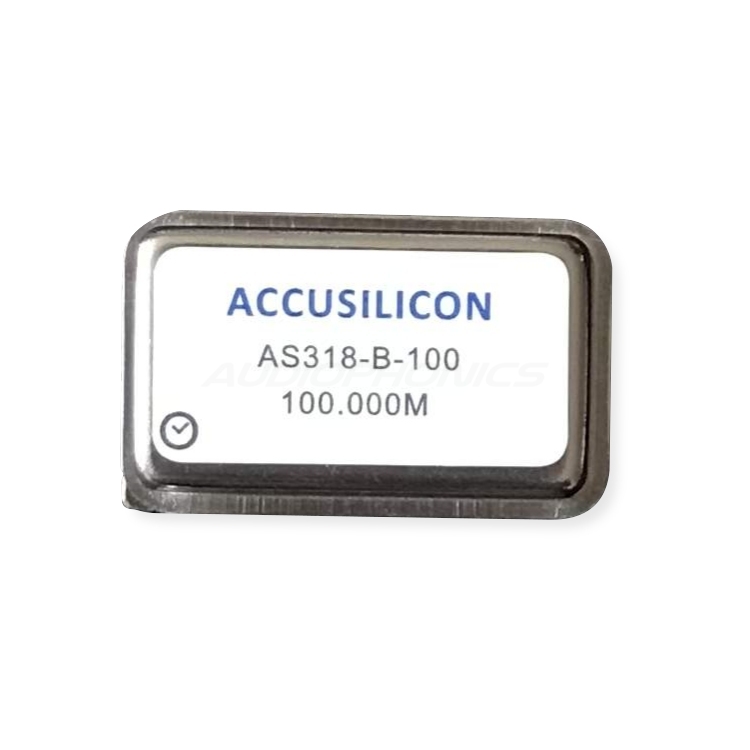

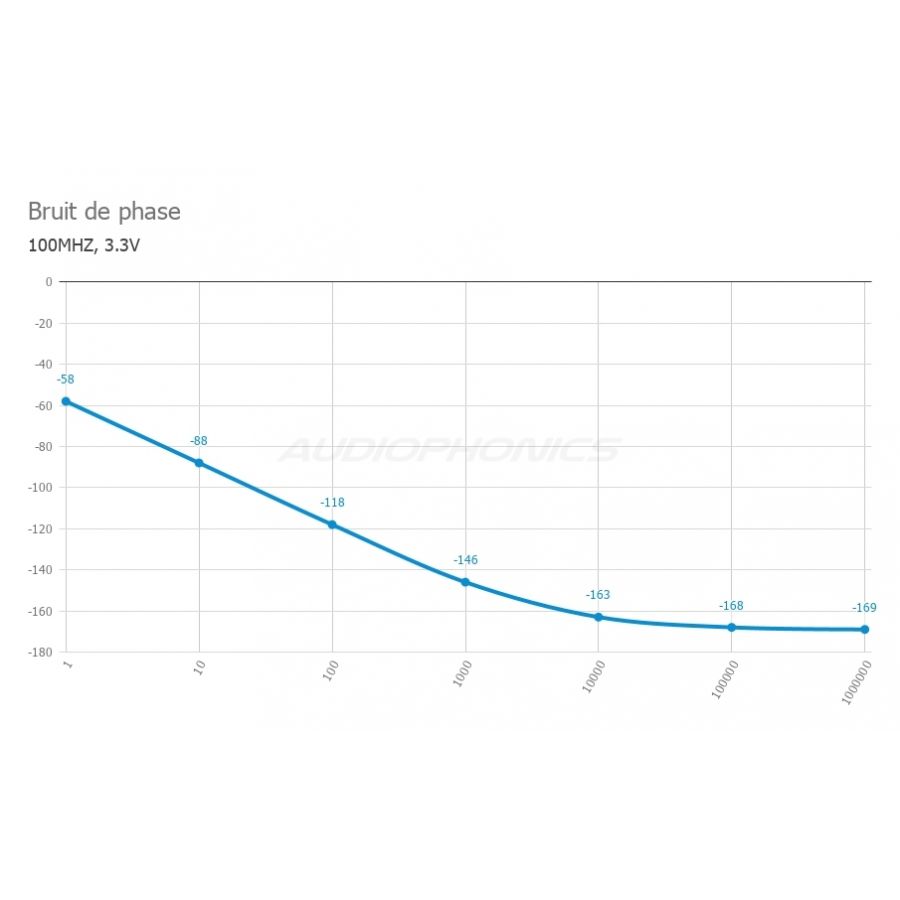

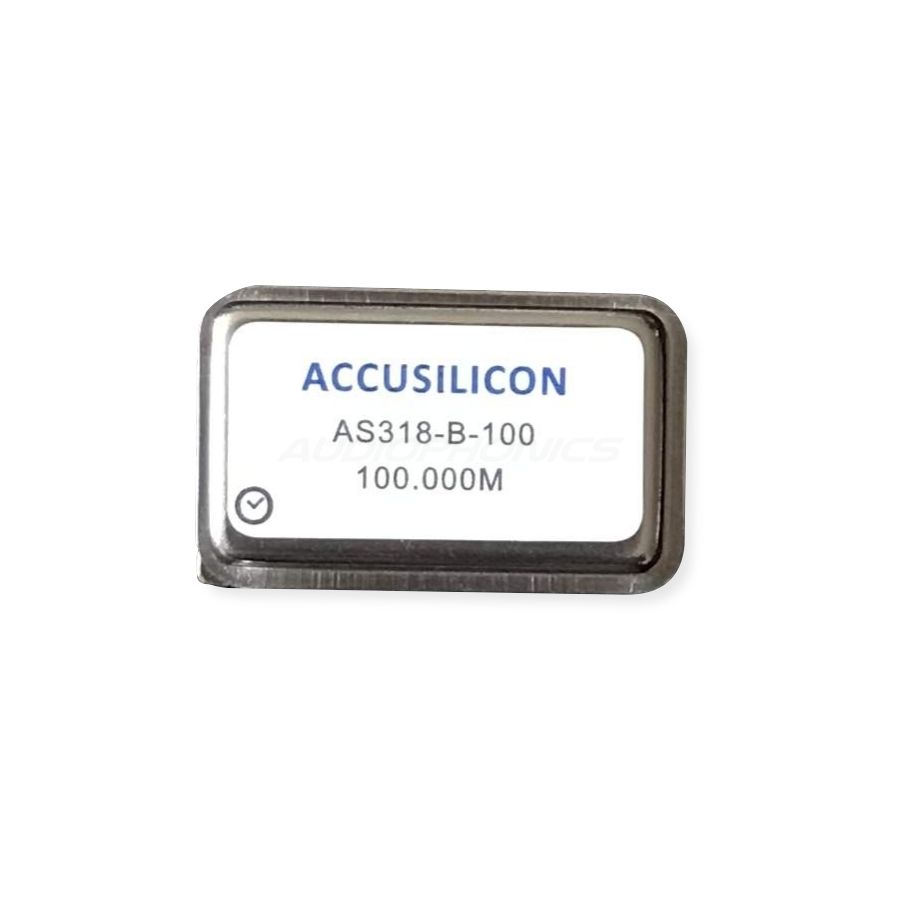

Cet oscillateur crystal à bruit de phase extrêmement bas (<90dBc @ 10Hz) est destiné aux appareils d'enregistrement professionnels ainsi qu'aux circuits électroniques audiophiles.
Le modèle AS318-B-100 offre un taux de jitter singulièrement bas mesuré à 0.2ps sur la bande 10Hz-1MHz et 0.071ps sur la bande 12-80MHz.
Appréciées pour leur faible consommation électrique, les horloges Accusilicon possèdent une excellente résistance aux contraintes thermiques. Ellesl s'alimentent en 3.3V (marge de +/- 0.3V) et donnera d'excellents résultats avec une alimentation filtrée via un condensateur 0.1uF.
Ces horloges électroniques équipent désormais les appareils Audio-GD et apportent une précision supplémentaire par rapport aux horloges TCXO. Cette référence est compatible avec la série NFB Audio-GD (excepté le modèle NFB11).
Caractéristiques | ||
---|---|---|
Type | Horloge Crystal | |
Fréquence | 100MHz | |
Forme d'onde | CMOS | |
Niveau de sortie | Etat "0" : 10%Vdd Etat "1" : 90%Vdd | |
Rise/Fall | 4ns @ 20-80%Vdd | |
Jitter | 200fS(0.2pS) @ 10Hz - 1MHz 71fS(0.071pS) @ 12kHz - 80MHz | |
Tolérance fréquence | -20 / 20 ppm | |
Charge max | 15pF | |
Duty Cycle | 45 - 55% | |
Alimentation (VDD) | 3.3V (+/- 0.3V) | |
Dimensions | Largeur : 20.83mm Longueur : 13.21mm Hauteur : 5.08mm + 6.35mm (pattes) |
Pinout | |
---|---|
PIN 1 | OE |
PIN 7 | GND |
PIN 8 | OUT |
PIN 14 | Vcc |
