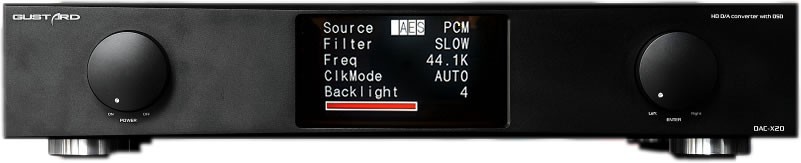

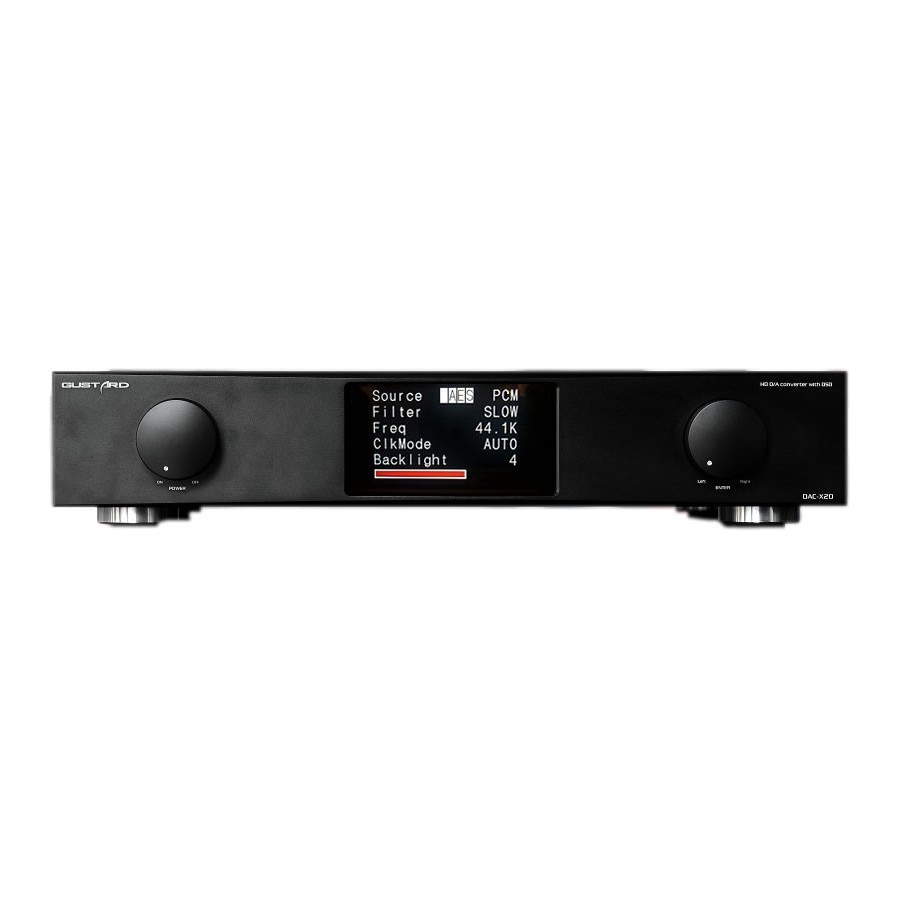

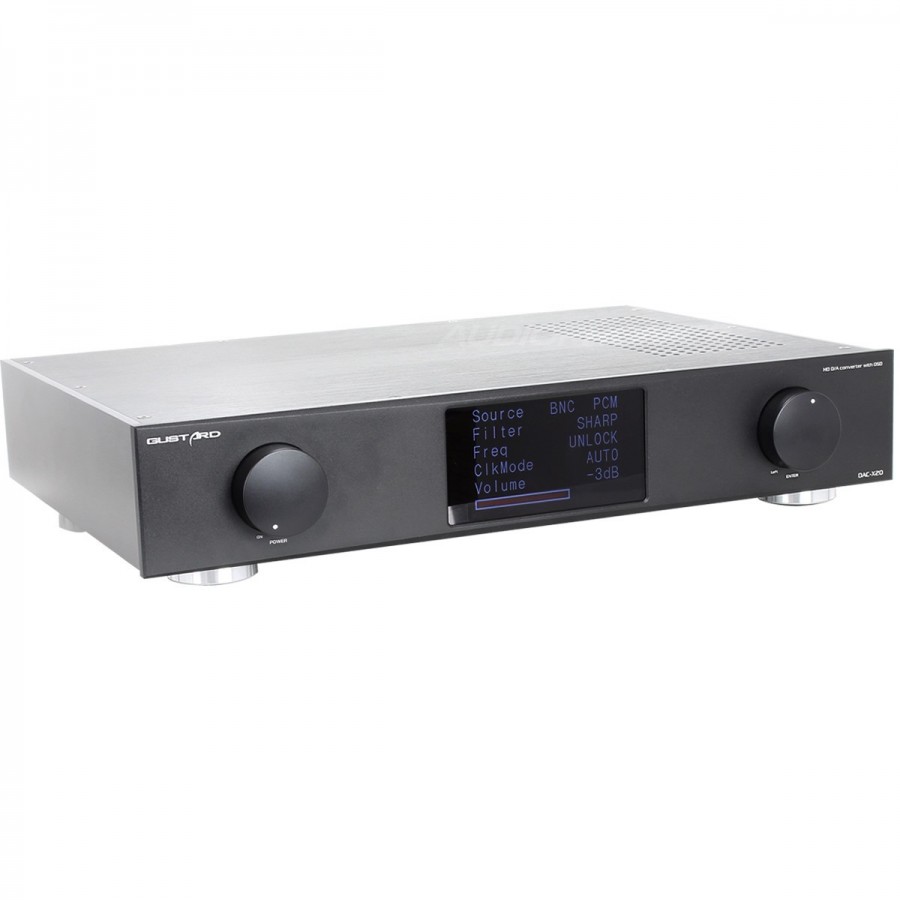

GUSTARD X20 DAC Symétrique 2xES9018 XMOS USB AES/EBU 32bit 384Khz

Le DAC convertisseur Gustard X20 XMOS double ES9018 SABRE est conçu dans les règles de l'art. Ce DAC 32bit 384Khz dispose d'une entrée USB classe 2.0 de très haut niveau. D'une précision de 0.1PPM et d'une puissance de 500MIPS avec processeur CPLD Altera MAX II, le DAC X20 propose une haute résolution, un très faible jitter, une sortie entièrement en transistors discrets symétrique en classe A.

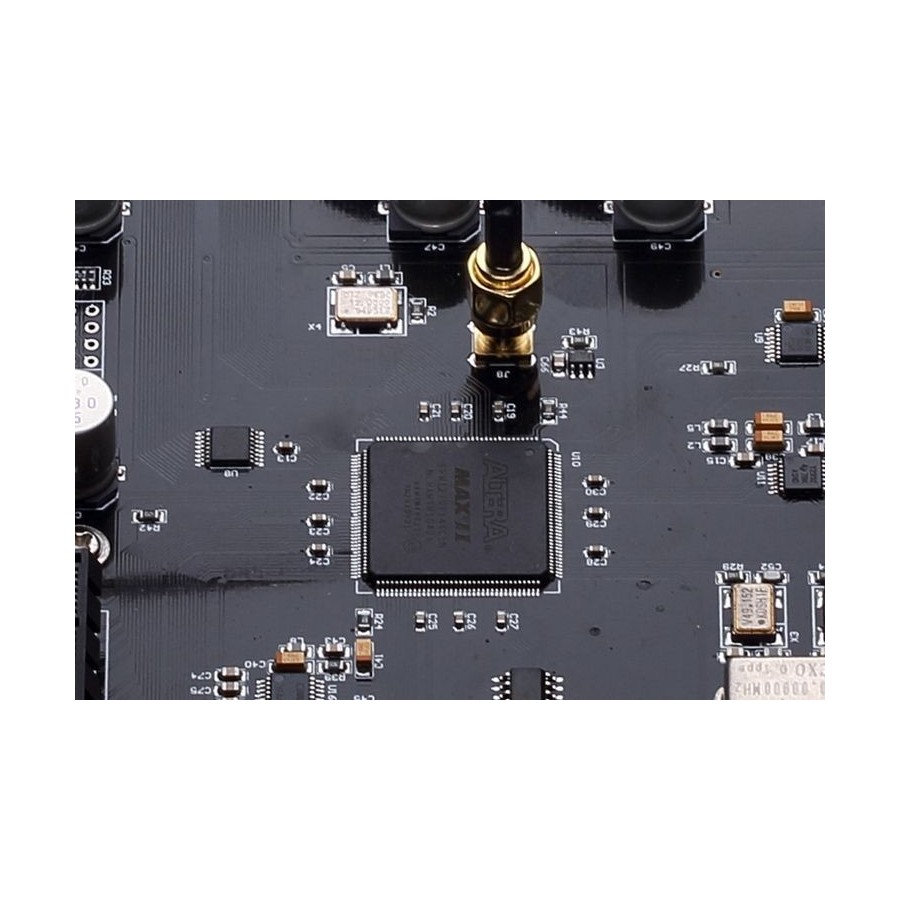

La qualité de ses composants (horloge ESS ES9018 TCXO 100MHZ), son processeur Altera MAX II CPLD avec 8Mo de mémoire intégrée prédestine son utilisation sur des systèmes Hifi très haut de gamme. Bien sur, ce DAC avec ses entrées USB Asynchrone à trois horloges séparées décode du DSD 64, 128, du DXD 32bit 384Khz étant intégralement ASIO bit perfect sous Windows (nécessite un driver fourni sur mini CD).

Un système d'horloge évolué :

Le DAC Gustard X20 propose un mode numérique asynchrone classique ainsi qu'un mode Automatic Adaptive Technology Master Clock dérivant automatiquement sur la bonne fréquence horloge TCXO dans les meilleurs conditions (Une horloge dédiée par multiple de fréquence).

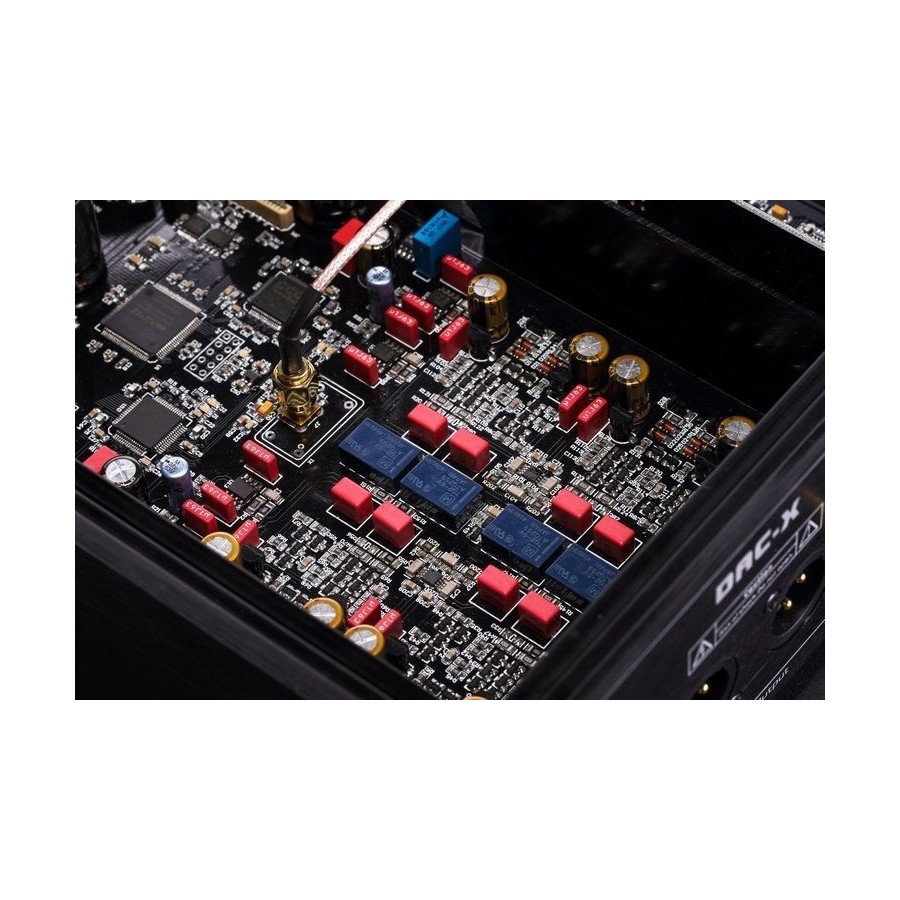

Un étage analogique en transistors discrets avec sélection de gain :

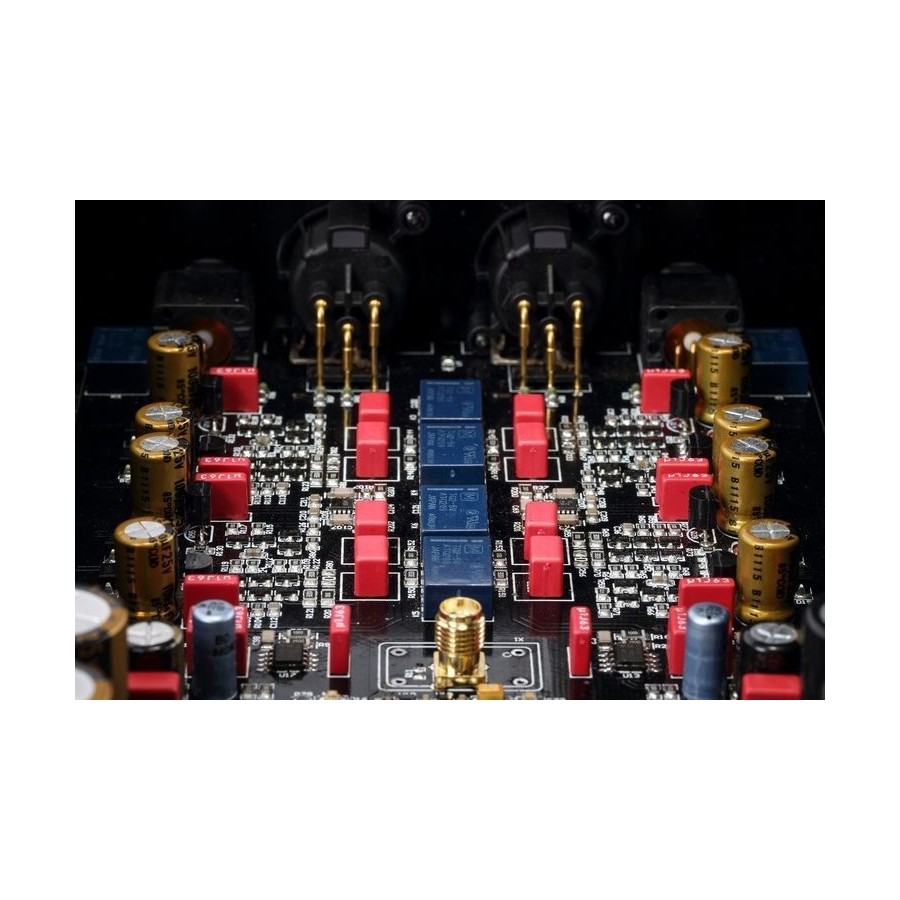

L'étage de sorties analogique de ce DAC Gustard X20 en classe A propose trois étages de gain sélectionnable en façade : 0dB, 6dB et 12dB. Ainsi avec le volume numérique 64bit ESS sans perte de dynamique, on peut attaquer directement par les sorties symétriques XLR où asymétriques RCA, un amplificateur de puissance stéréo.

Une alimentation numérique et analogique séparée :

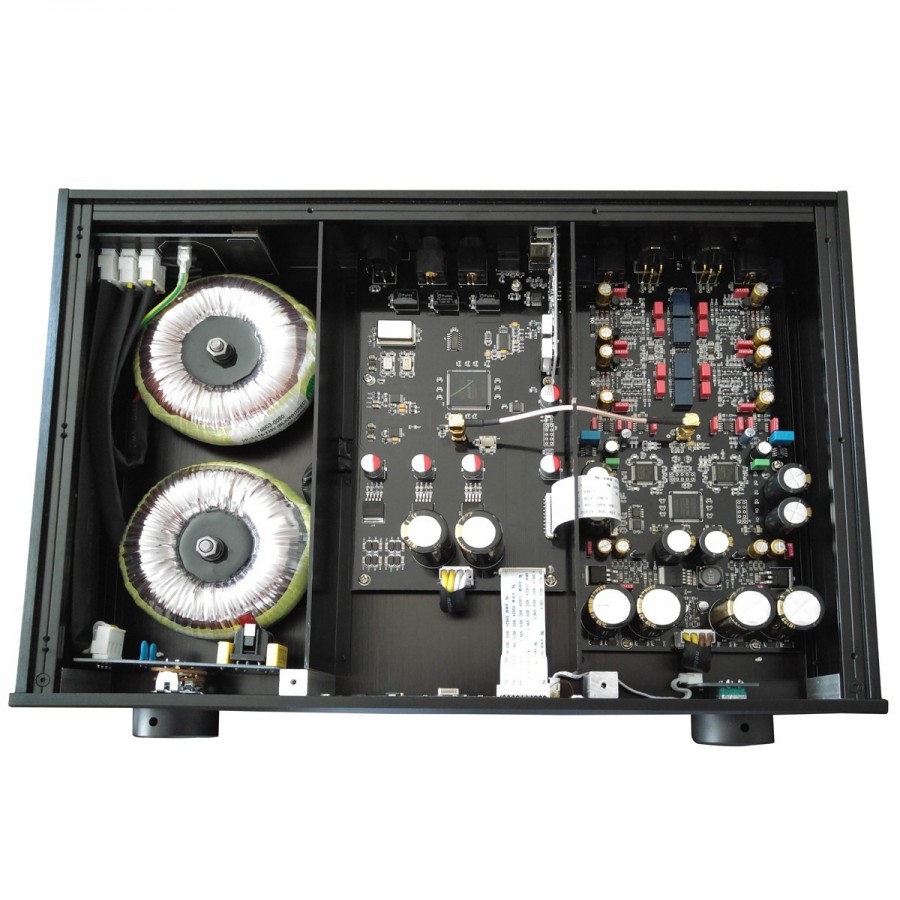

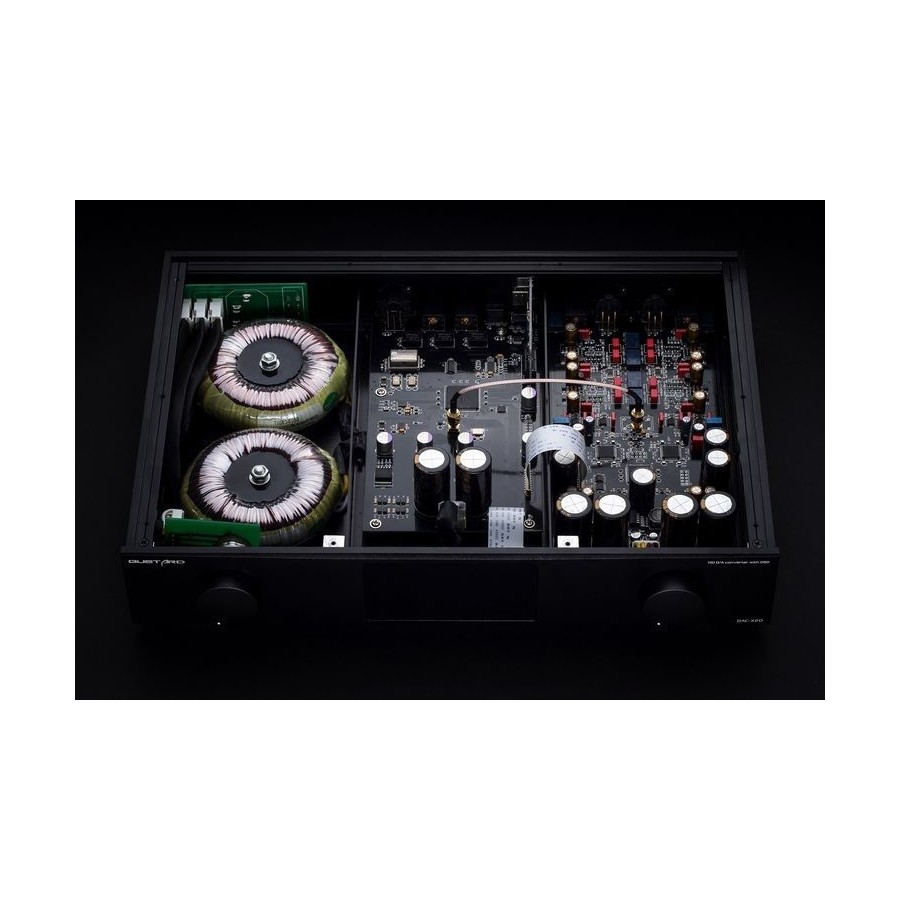

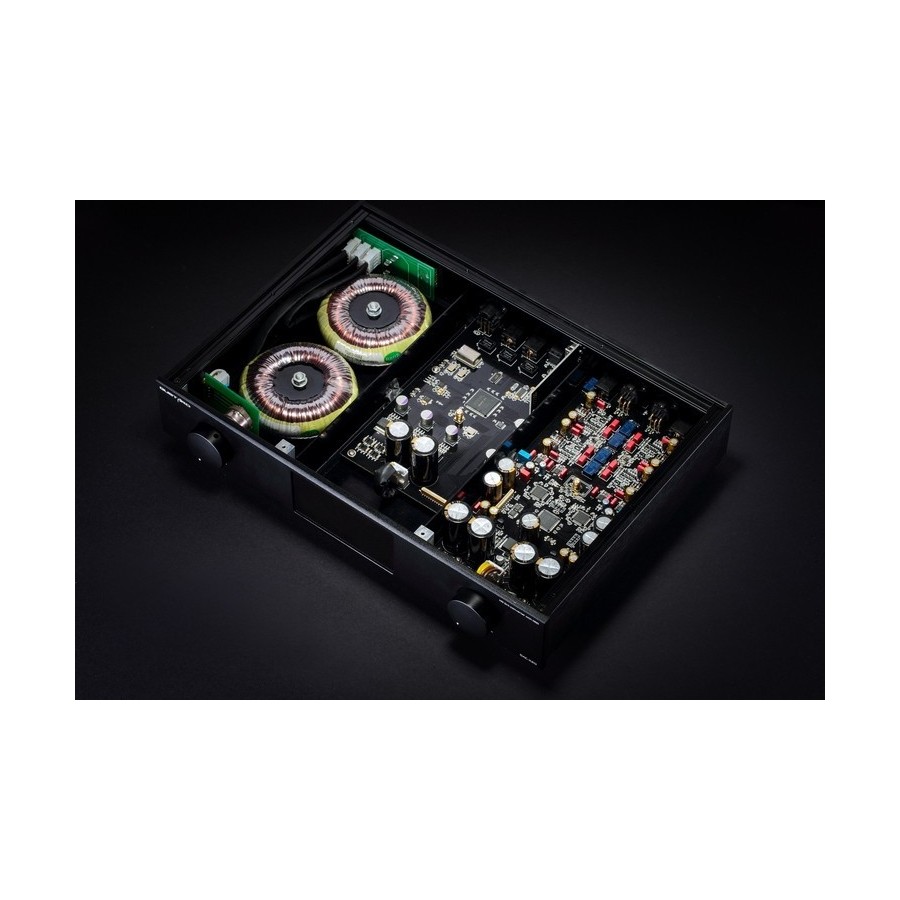

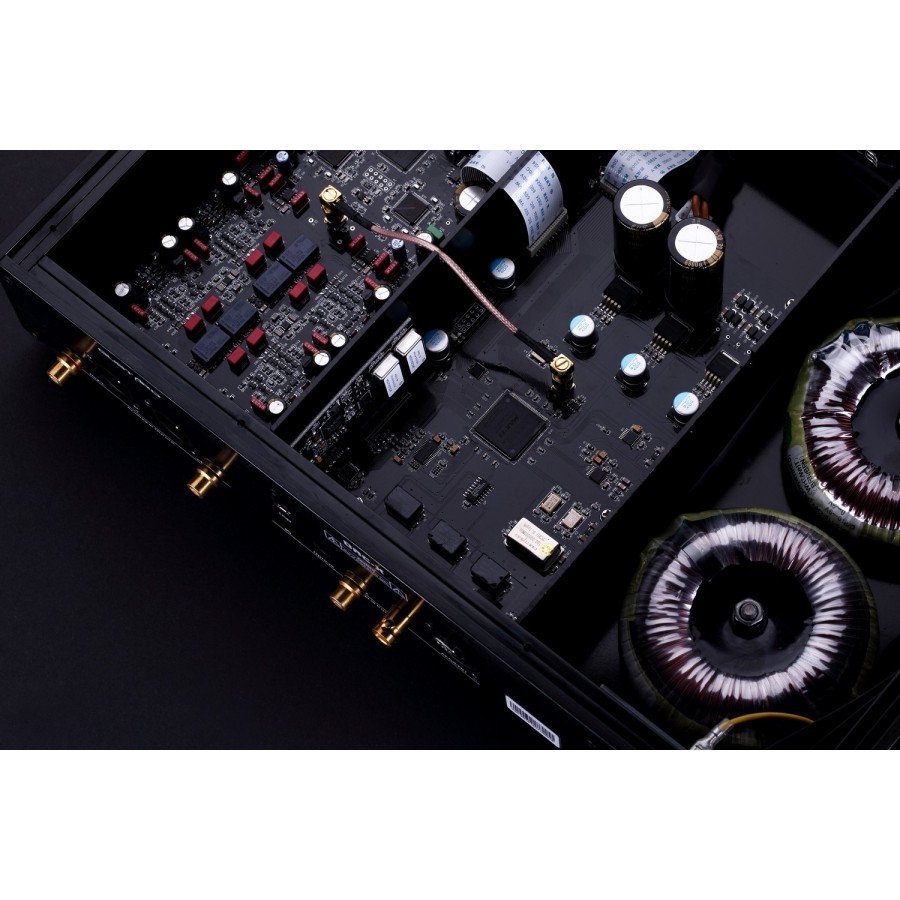

Son alimentation linéaire à double transformateurs torique (un pour le numérique, un pour l'analogique) blindés offre un très faible niveau de bruit empêchant le jitter par pollution électrique. La partie régulation propose des condensateurs de marque ROVER à haute capacité de filtrage, des régulateurs LM2941 et discrets à base de transistors.

Compatibilité HDMI/I2S :

L'entrée HDMI au format I2S du DAC Gustard X20 XMOS est compatible au format Audio GD. (Voir le Schéma en bas de la description).

Caractéristiques techniques générales :

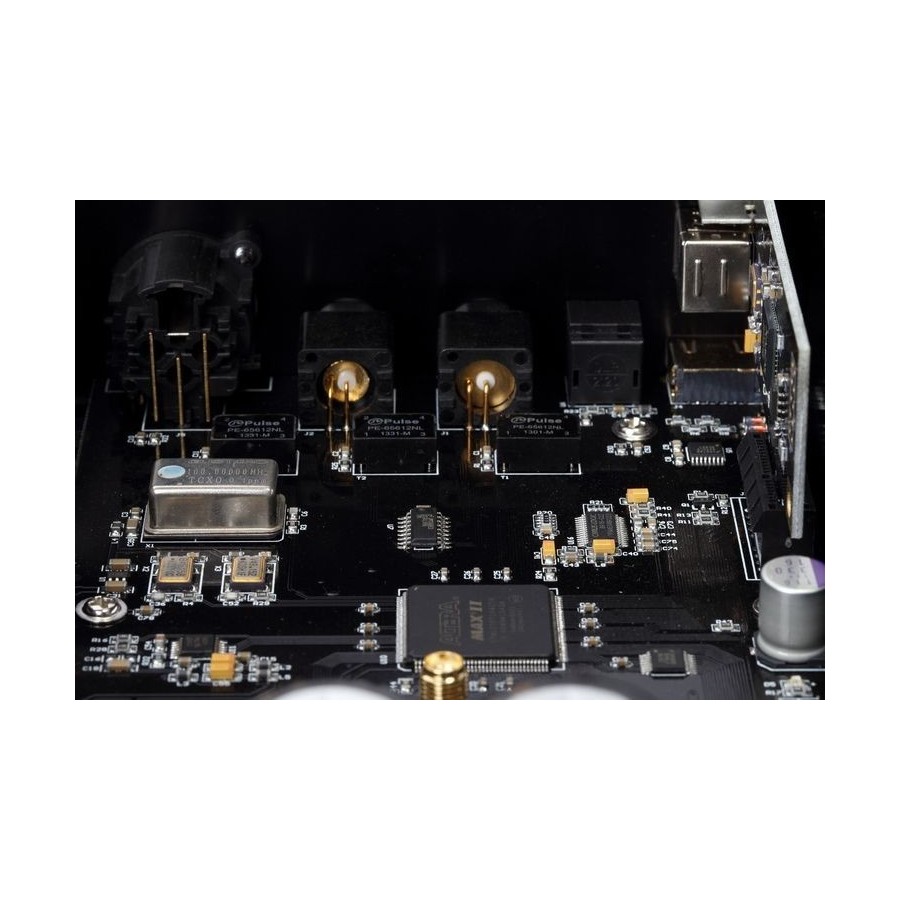

• Horloge de type TCXO plein format 100Mhz (ES9018) (0.1PPM).

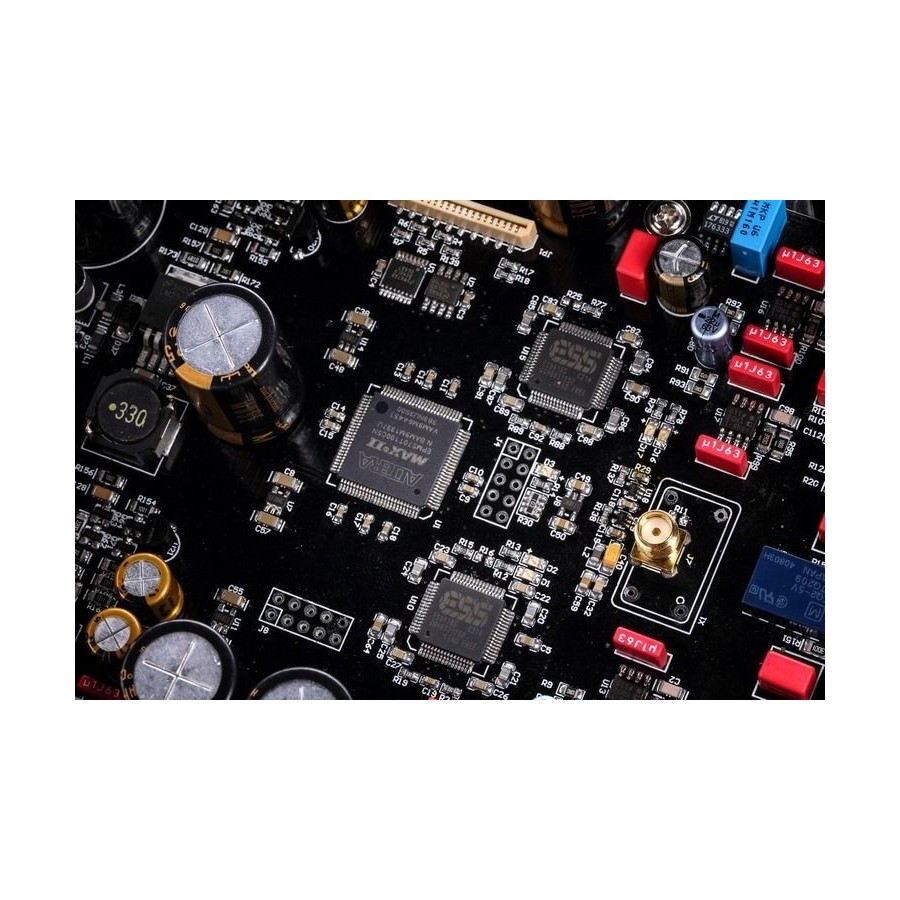

• Processeur Altera MAX II CPLD.
• Réelles sorties en schéma Symétrique sur XLR.
• Étage de gain analogique 0dB, 6dB, 12dB.
• Volume numérique ESS SABRE 64bit non destructif par pas de 1dB.
• Filtre DSD sélectionnable 50, 60 ou 70khz.
• Filtre PCM Sharp et Slow Roll OFF.
• Inversion de phase 0°, 180° par l'afficheur.

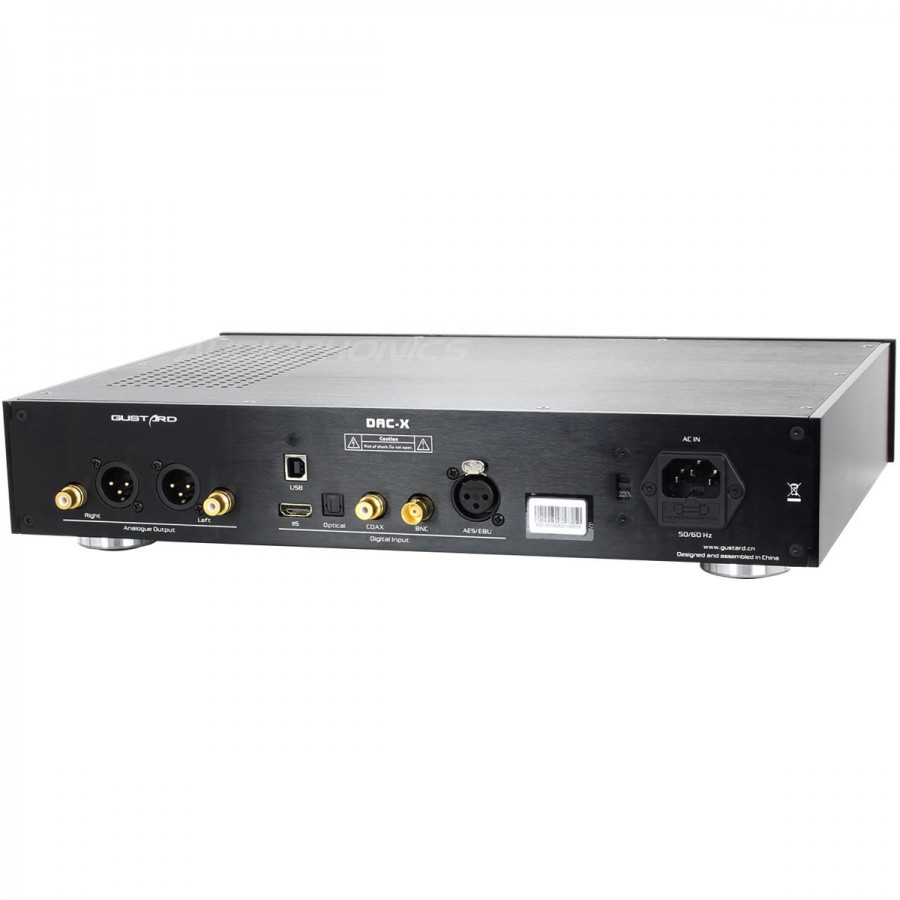

Entrées numériques :

• Une entrée USB Audio class 2.0 32bit 384Khz DSD 64 et 128 DOP128, DSD512.
• Une entrée I2S sur HDMI (voir schéma de câblage) 32bit 384Khz et DSD 64, 128, 256, 512.
• Une entrée au standard IEC60958 AES EBU 110Ohm pins plaquées Or 24bit 192Khz (compatible DOP64).
• une entrée au standard IEC60958 BNC SPDIF 75 Ohm plaquée Or isolant PTFE (compatible DOP64).
• Une entrée coaxiale au standard IEC60958 isolant PTFE 75Ohm Plaquée Or 24bit 192Khz (compatible DOP64).
• Une entrée optique Toslink au standard IEC60958 24bit 96Khz (compatible DOP64).

Sorties analogiques :

• Une sortie analogique symétrique stéréo pins plaquées Or.
• Une sortie analogique stéréo sur Cinch RCA CMC plaquées Or isolant PTFE.

Le bundle contient :

• Un cordon secteur IEC de 1m75.
• Un mini CD contenant les drivers XMOS.

Dimensions et poids :

• 385x280x150mm.
• Poids avec emballage 4Kg.

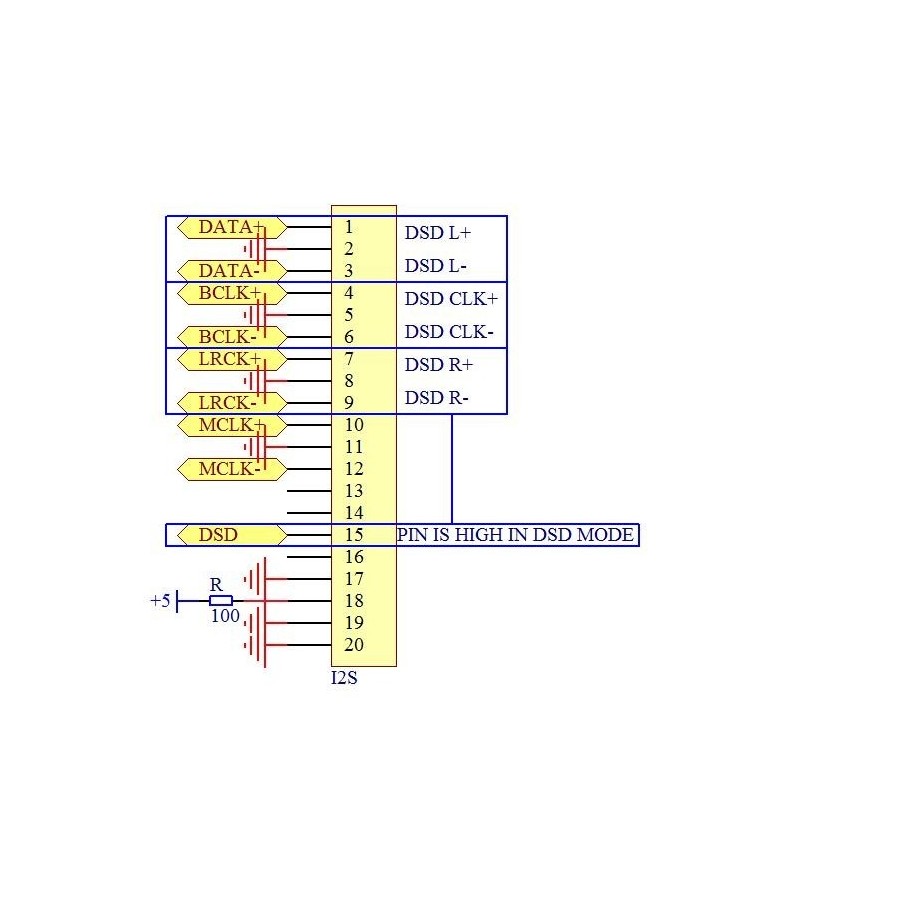

Schéma I2S/HDMI des produits Gustard Audio.
