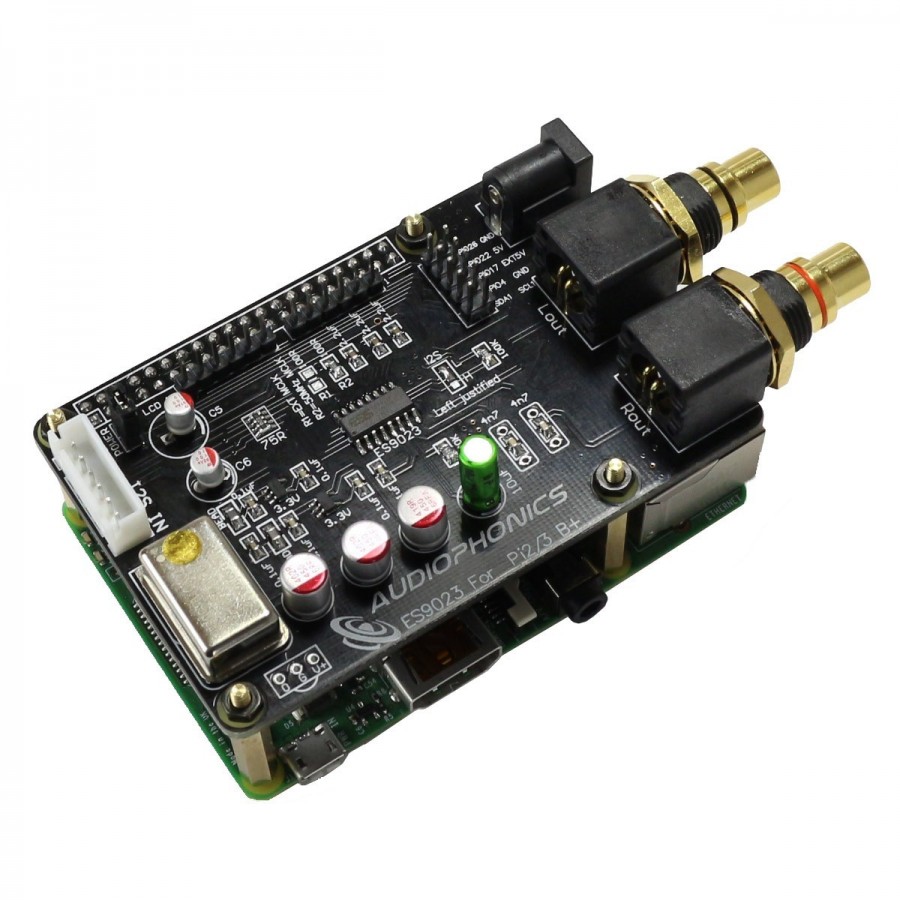

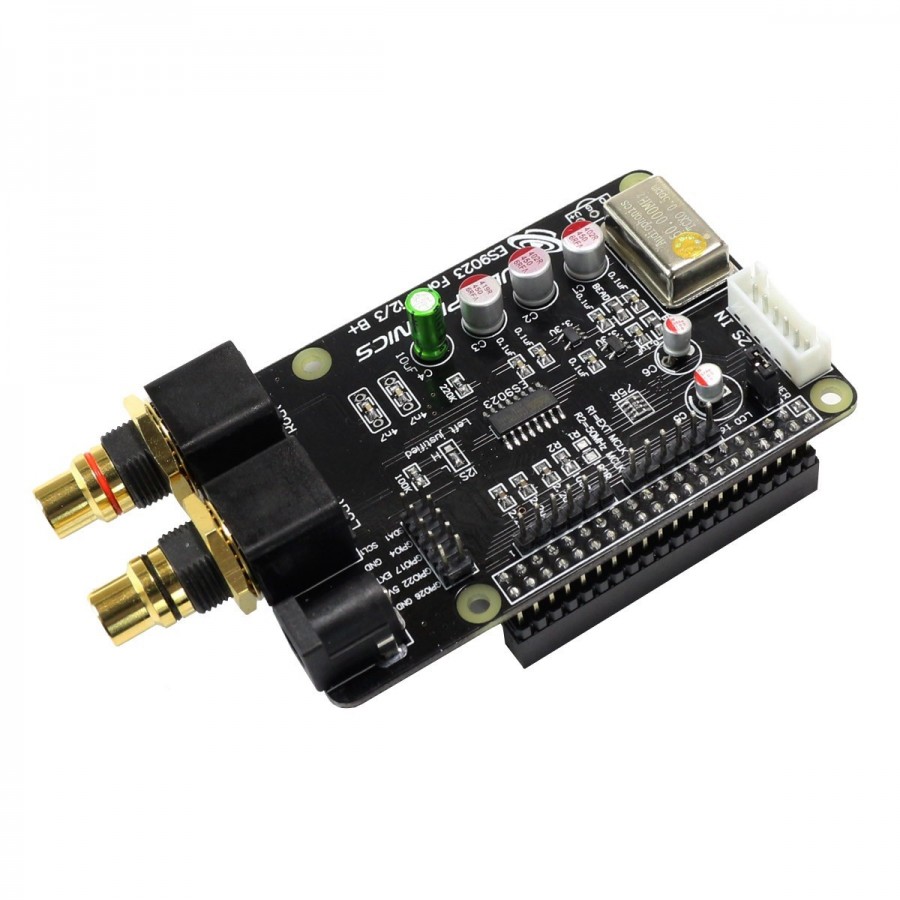

AUDIOPHONICS I-Sabre V2.1 DAC ES9023 TCXO Raspberry Pi 3 / Pi 2 A+ B+ / I2S

AUDIOPHONICS I-Sabre V2.1 DAC ES9023 TCXO Raspberry Pi 3 / Pi 2 A+ B+ / I2S

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 3 points de fidélité


Référence : 11917
Nouveau produit

37,50 €HT

Disponible

- +

Date d'expédition : 23-07-2019.

Les commandes passées avant 13h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

Mise à jour du I-Sabre TCXO V2, son architecture est conçue pour vous permettre de disposer de toutes les sorties du même côté lorsque le Raspberry Pi est couplé au DAC.
Cette version 2.1 a été redessinée pour simplifier le raccordement de l'écran OLED Winstar WEH001602A et pour intégrer facilement un module externe de contrôle de l'alimentation (ex : PI-SPC Module de contrôle d'alimentation type ATX pré-soudé)

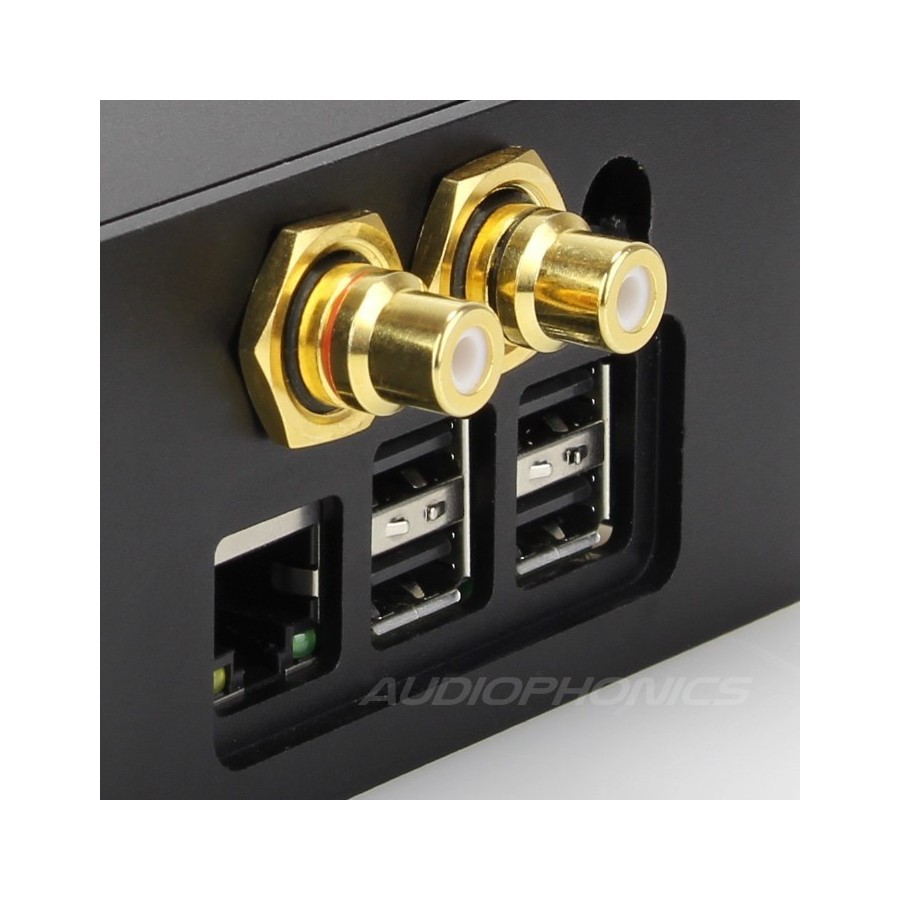

Nos boitiers aluminium spécialement conçus pour l'occasion permettent d'intégrer facilement le DAC (vendus séparement).

Convertisseur au rapport qualité prix inégalable et disposant de sorties analogiques directes sur des embases haute qualité, ce module est idéal pour transformer un Raspberry Pi 2.0, A+ ou B+ en lecteur de fichiers haute définition.

Équipé du désormais célèbre SABRE ES9023 (équipant notre U-SABRE), de régulateur Ultra low noise "ON" et de condensateur OS-CON ce DAC vous offrira un son musical et riche en micro détails.

Sa forte versatilité (connecteur GPIO B+ ou A+ format HAT (pour le PI) ainsi que des entrées I2S) lui permet d'être également utilisable depuis une interface USB ou toute source I2S.

Caractéristiques :

  • Horloge haute précision TCXO 0.5ppm ultra faible jitter
  • Entrée I2S sur connecteur XHP 5 broches
  • Entrée jack DC 5V - Diamère externe 5.5mm / Diamètre interne : 2.1mm  (non nécessaire si le PI est alimenté par le port Micro USB)
  • Entrée : Raspberry PI B+ A+ 2.0 GPIO et I2S
  • Sortie : RCA haute qualité plaqué Or
  • Taux d'échantillonnage supportés : 24bit 192kHz
  • Aucune soudure nécessaire

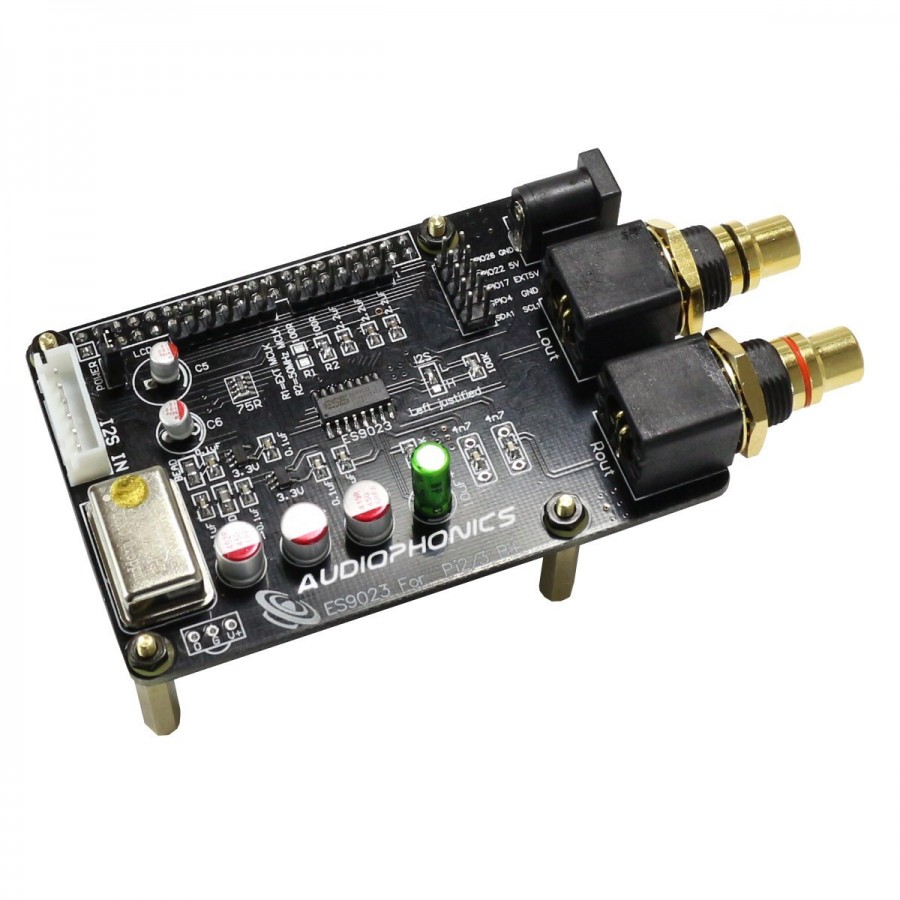

  • Livré avec 4 écrous, 4 vis et 4 entretoises M2.5 servant à le fixer sur le PI B+, A+ ou 2.0 (Format HAT)
  • Entraxes : 50mm, 58mm
  • Dimensions PCB : 85x56x33mm
  • I2S driver : Hifiberry DAC
  • Volume fixe sous Volumio en bitperfect

Dimensions et poids :

  • Dimensions : L x l x H : 106x56x32.5mm (hors tout)
  • Entraxe fixation circuit : 50x60mm
  • Entraxe cinch RCA : 20mm
  • Poids 64gr.




Utilisable avec :



Max2Play Volumio piCorePlayer


Support piCorePlayer 1.21b

PDF constructeur

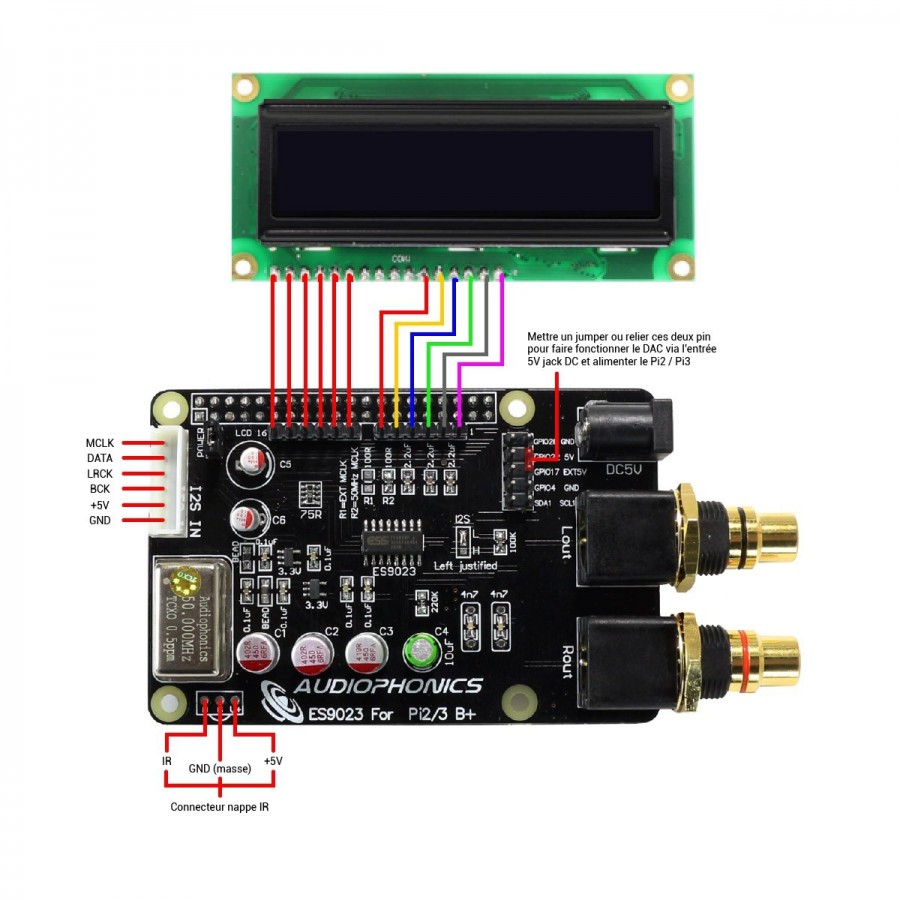

SCHEMA CONNECTIQUES AFFICHEUR OLED, IR ET I2S

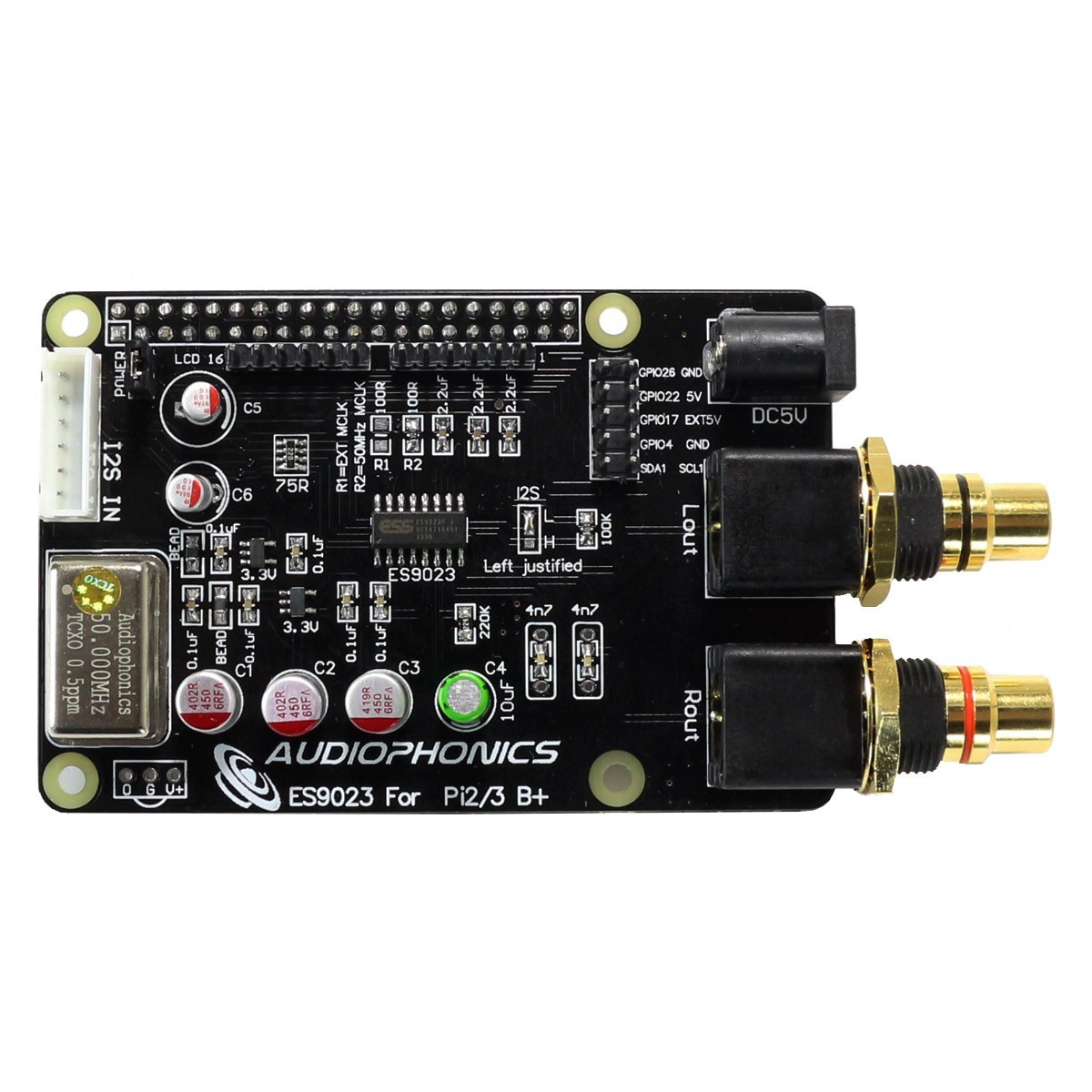

Connectiques I-Sabre V2.1
GPIO26 pour module IR

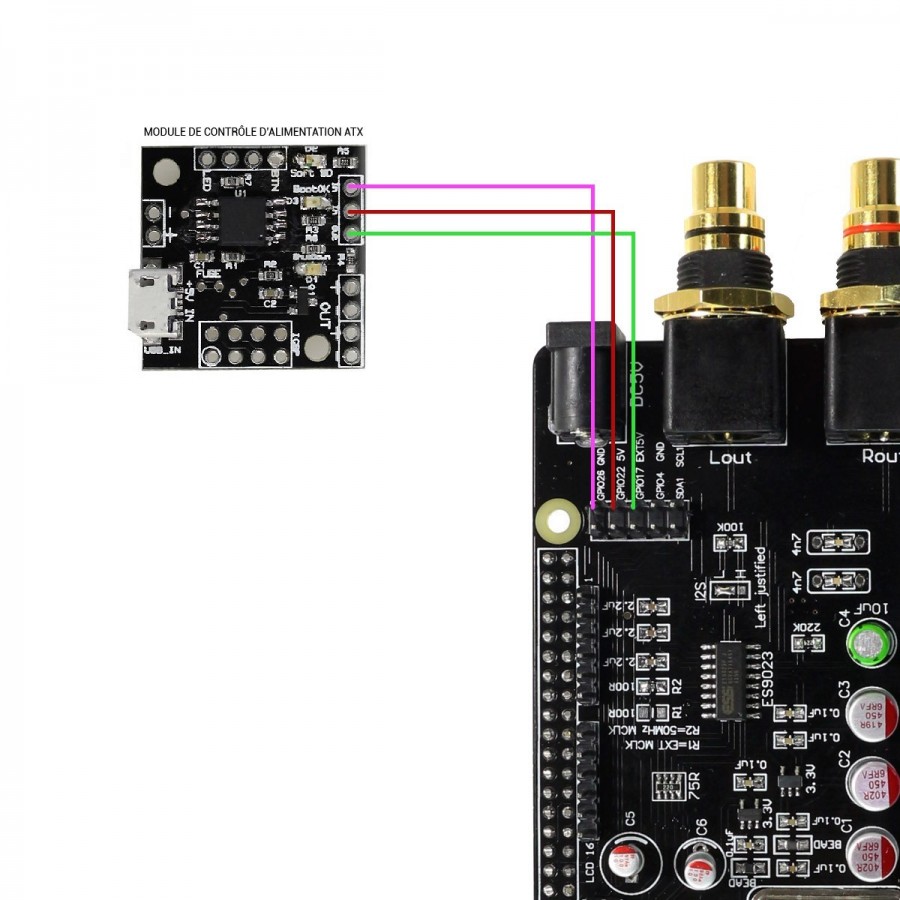

SCHEMA INTÉGRATION MODULE DE CONTRÔLE D'ALIMENTATION ATX

(Le module d'alimentation est vendu séparément. Vous pouvez le trouver en suivant ce lien)Intégration du module de contrôle d'alimentation ATX



COTATIONS PRÉCISES DE L'EMPLACEMENT ARRIÈRE AVEC PI 3 :



Cotations I-Sabre V2.1


Fiche technique
CouleurNoir
Composants / PucesES9023
ConnexionA visser
Canaux2 canaux (Stéréo)

Livraison
Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :
Colissimo - TNT - SoColissimo
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
5.0 / 5
3 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
A little gem
It is an amazing DAC and not only for its price. I also have the old V2.0. Maybe the best available implementation of ES9023 with the 0.5 ppm TCXO. I am using it with an Allo Kali I2S reclocker and separated power supply for RPi, Allo Kali and I-Sabre DAC.

It is not so well known, but the ES9023 is able to run at 32bit/192kHz with miraculous sound. The moOde player with its custom kernel can feed the ES9023 with 32bit I2S data, however the libsoxr up-sampler library runs only on 28 bit internally by default in case of the Very High quality settings. High quality means only 20 bit. Unfortunately MPD doesn't allow so much configuration options for libsoxr. To overcome on this issue, you should download the latest source code of libsoxr. Change only one line in the code to allow libsoxr to run on 32 bit internally in case of Very High quality settings. Then you should compile it and replace the existing libsoxr in moOde player. The difference is really well audible.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS I-Sabre V2.1 DAC ES9023 TCXO Raspberry Pi 3 / Pi 2 A+ B+ / I2S
Note :
 5/5
Date :
Excellent raport qualité prix
J'ai acheté ce DAC pour me faire un RASPTouch avec une Pi3 et un contrôleur ATX avec KODI sur XBian. Configuration basique facile, est reconnue comme un DAC Hifiberry, donc quasi natif sur une Xbian.
Le son est à la hauteur, voir au delà de mes attentes. Les graves autant que les aigus sont restitués avec une grande finesse.
Je le conseille sans aucun problème. Pour ceux qui veulent moins de composants, la V3 intègre un module de contrôle d'alimentation, on pourrait donc se passer d'un contrôleur ATX...
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS I-Sabre V2.1 DAC ES9023 TCXO Raspberry Pi 3 / Pi 2 A+ B+ / I2S
Note :
 5/5
Date :
perfect sound
It took long to decide which DAC I should buy, finally I ordered also the AUDIOPHONICS Linear Regulated Low Noise Power Supply USB 5V 3.5A 25VA and in just 5 minutes the setup was playing.
I am really surprised that a DAC can do so much in the sound on the same setup.
So the source is indeed the first important step.
At this price a big improvement over the HiFiberry DAC+ Pro
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS I-Sabre V2.1 DAC ES9023 TCXO Raspberry Pi 3 / Pi 2 A+ B+ / I2S
