AUDIO-GD R-7 2021 DAC Symétrique R2R FPGA I2S HDMI Amanero 32bit 384kHz DSD512 Accusilicon Crystek

AUDIO-GD R-7
L'Audio-GD R7 est un DAC high-end basé sur un design symétrique discret R2R avec une correction Ladder haute vitesse optimisée grâce au FPGA FIFO qui sert de buffer et de reclocker. Comme à son habitude, pour la conception du R7 Audio-GD fait le choix d'intégrer les meilleurs composants à son appareil pour des performances exceptionnelles.

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 271 points de fidélité


Référence : 15124
Nouveau produit

2 719,00 €TTC

2 265,83 € HT
dont 0,05 € d'éco-participation
Produit définitivement arrêté
Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Produit garantie 2 ans

Accessoires pour ce produit


Informations


Il s'agit de la version 2021 équipé des toutes dernières horloges 318B de chez Accusilicon. Ces dernières offrent des performances accrues par rapport aux précédents modèles TCXO et permettent au DAC de fonctionner avec une précision redoublée.
Des horloges Crystek sont également utilisées au niveau de l'interface USB.

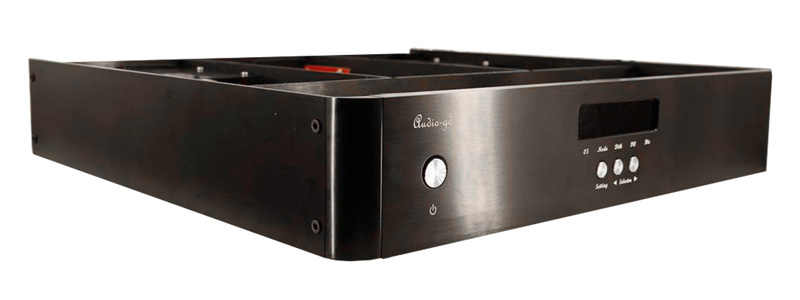

Audio-GD R-7 2021

AUDIO-GD R-7 DAC Symétrique R2R FPGA I2S HDMI Amanero 32bit 384kHz DSD512

L'Audio-GD R-7 est un DAC high-end basé sur un design symétrique discret R2R avec une correction Ladder haute vitesse optimisée grâce au FPGA FIFO qui sert de buffer et de reclocker. Comme à son habitude, pour la conception du R-7 Audio-GD fait le choix d'intégrer les meilleurs composants à son appareil pour des performances exceptionnelles. On y retrouve ainsi des condensateurs WIMA et NOVER, des résistances DALE et Vishay ou encore des transistors KOA. L'architecture du DAC, particulièrement bien pensée avec notamment un étage d'alimentation faible bruit ou encore un étage de sortie analogique discret, permet d'offrir une restitution sonore d'une grande richesse. Par ailleurs, le R-7 intègre des entrées USB Amanero ou encore I2S LVDS permettant de supporter des fichiers DSD / DxD et des taux d'échantillonnages en PCM jusqu'à 32bit 384kHz.


Édition 2021

Le Audio-GD R-7 dans sa version 2021 profite de nouvelles fonctionnalités ainsi que de certaines améliorations, dans le but de fournir une restitution sonore toujours plus précise et riche.

  • [Nouveauté] Les entrées USB et HDMI utilisent des isolateurs séparés et une alimentation isolée afin d'éviter d’éventuelles interruptions du flux en provenance de votre ordinateur ou source HDMI.
  • [Nouveauté] L'entrée USB utilise un isolateur bi-directionnel pouvant transmettre le signal I2S au processeur FPGA et en recevoir le signal d'horloge pour une transmission précise du flux de données.
  • [Nouveauté] L'entrée HDMI dispose de son isolateur pour une meilleure qualité sonore.
  • [Nouveauté] Utilisation d'une technologie d'horloge asynchrone DSD.
  • [Nouveauté] L'entrée SPDIF supporte maintenant le DoP.
  • [MaJ] Le FPGA traite les données en mode parallèle afin de ne nécessiter qu'un cycle d'horloge pour le traitement et la transmission d'une trame de données.
    L'entrée I2S (comprenant l'entrée USB et HDMI) a été combinée pour passer en double 32bit parallèle. L'entrée SPDIF après décodeur a été combinée pour passer en double 24bit parallèle. L'entrée DSD à été combinée pour passer en double 64bit parallèle.
  • [MaJ] Configuration d'horloge revue et améliorée pour une meilleure synchronisation.
Audio-GD R7 R2R Ladder

Design R2R

Le R-7 est un DAC R2R, un design devenu populaire grâce à des atouts sonores indéniables, notamment lorsque intégré dans des produits high-end. S'il existe plusieurs méthodes pour concevoir un DAC R2R impactant à la fois les performances et la complexité de conception, Audio-GD fait comme à son habitude le choix de la très haute qualité.

Le design choisi par la marque commute les résistances ultra-faible tolérance en parallèle et une puce FPGA ultra-rapide vient corriger l'échelle R2R. Ce design permet de contrôler et corriger distinctement chaque bit pour atteindre des performances incroyables. De plus, avec cette structure en parallèle un unique cycle d'horloge permet de traiter toutes les données, là où un montage en série en demanderait de 8 à 24. Grâce à cette architecture, Audio-GD permet à son R-7 de corriger les imperfections des montages R2R basiques, à savoir celles causées par la tolérance des résistances.

Principaux avantages des DAC R2R Ladder discrets :

  • Le R2R ne convertit pas le signal d'horloge dans le signal de sortie.
  • Le R2R est moins sensible au jitter.
  • Le R2R permet d'obtenir un signal de sortie plus précis.

Une utilisation facilitée

Si la marque nous a pendant un temps habitué à des réglages de filtres se faisant grâce à des switch se trouvant sous le capot de ses appareils, elle offre maintenant une ergonomie améliorée en proposant d'effectuer ces réglages directement depuis la façade de l'appareil. En effet, des boutons permettent de choisir simplement le filtre actif, sans aucun besoin de démonter l'appareil. Le R-7 propose 4 filtres en mode NOS et 3 filtres en mode Oversampling. Dans cette même optique de simplifier l'utilisation du DAC, Audio-GD intègre un port Micro USB à l'arrière de l'appareil permettant d'effectuer simplement les mises à jour du firmware.

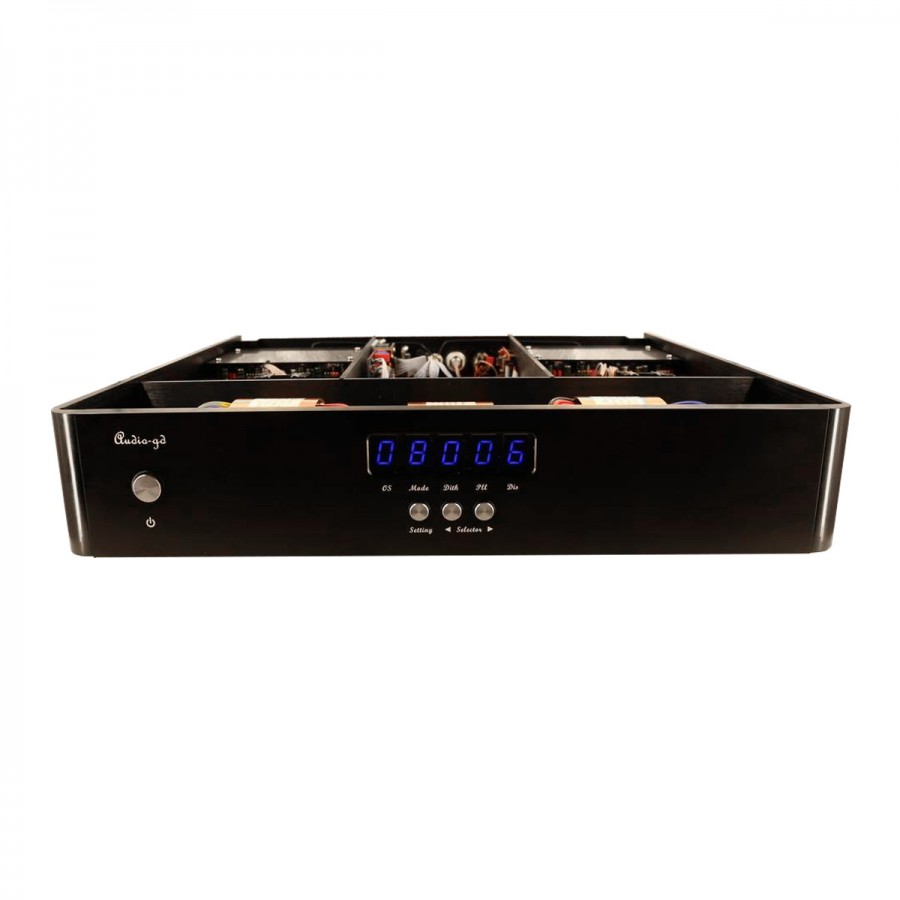

Audio-GD R7 Réglages en façade
Audio-GD R7 FPGA

Traitement du signal ultra rapide

Les puces FPGA, maintenant largement utilisées dans le monde de l'audio, permettent un contrôle total du hardware par une couche software. Un des avantage majeur de cette technologie est la possibilité d'effectuer facilement des mises à jour, permettant ainsi d'améliorer l'appareil sans avoir à forcément remplacer des composants. Il s'agit donc d'une solution à la fois performante et flexible.

Dans le R-7, le FPGA se charge de 3 points majeurs :

  • Le FPGA agît comme une excellente interface SPDIF hautes performances, bien plus efficace qu'une puce classique.
  • Il permet d'effectuer un re-clocking complet avec un design FIFO applicable sur chaque entrée. De cette manière les données en sortie sont totalement synchronisées avec le signal d'horloge pour réduire largement le jitter.
  • Le FPGA intègre également un oversampling 2x, 4x et 8x ainsi que des filtres digitaux et 4 modes NOS différents.

Étage de sortie analogique symétrique discret

Après la conversion Numérique / Analogique par les modules dédiés, le signal analogique est transporté vers les étages de sorties symétriques discrets grâce à des transistors FET Class A appairés. Les sections analogiques ne comportent aucun composant de surface, uniquement des composants discrets. Ce schéma permet d'obtenir un système sans aucune contre-réaction (non-feedback) ainsi qu'une impédance de sortie très basse. D'un point de vu sonore, cela se traduit par une neutralité absolument déconcertante. Cette étage de sortie dispose également de sorties analogiques ACSS pour des détails et une définition encore plus élevés.

Audio-GD R7 étage de sortie analogique discret

Alimentation

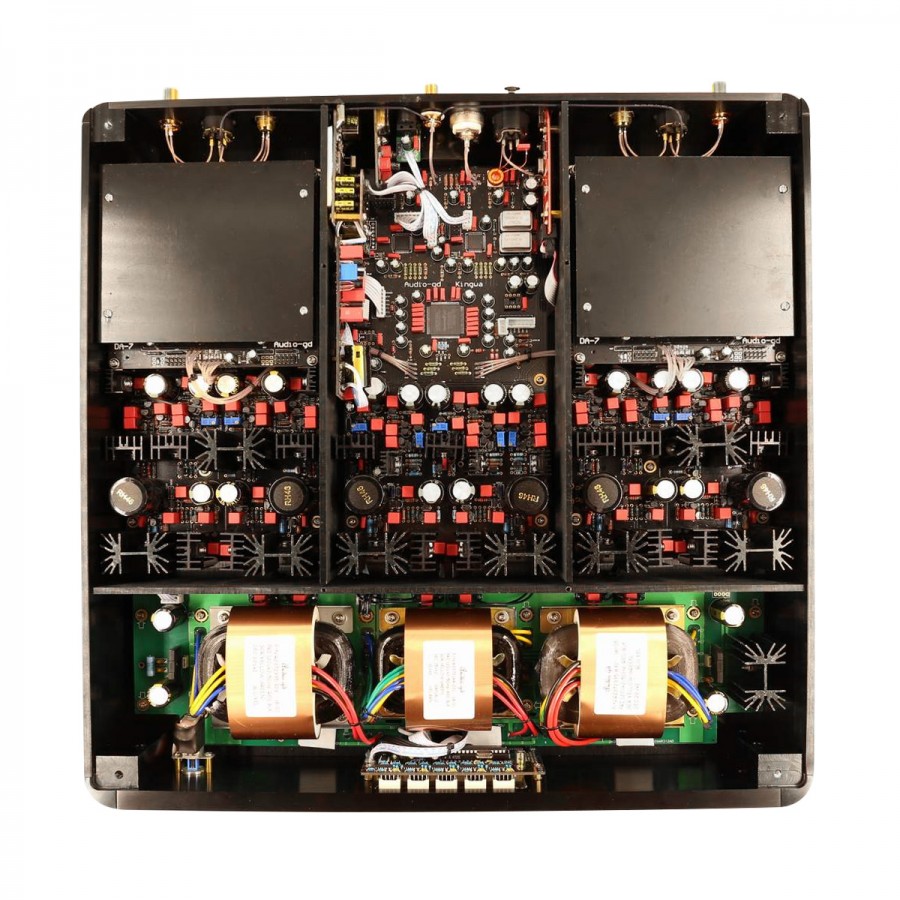

L'impressionnant étage d'alimentation du R-7 consiste en 3 transformateurs R-Core faible bruit et faible fuite de flux. C'est donc au total 130W de puissance qui viennent alimenter l'ensemble des parties numériques ainsi que les canaux analogiques gauches et droits. Le signal DC est distribué vers 19 régulateurs shunts faible bruit en passant par 3 alimentations linéaires. Un étage d'alimentation aussi conséquent permet de fournir à l'ensemble du système un signal propre et donc de participer à la qualité sonore de l'appareil.

Modes Oversampling & NOS

Le R-7 propose plusieurs modes en Oversampling ou en NOS (Non-Oversampling). Si vous souhaitez choisir l'Oversampling il suffit de sélectionner la valeur "O". Si vous souhaitez choisir le NOS il faut alors choisir la valeur "N". Vous pouvez ensuite sélectionner un mode parmi les suivants afin d'adapter la restitution à votre écoute.

Modes Oversampling
Mode 0Mode NOS
Mode 22x Oversampling
Mode 44x Oversampling
Mode 88x Oversampling
Modes NOS
Mode 1Traitement de données le plus simple
Mode 2Données FIFO
Mode 3Traitement de données le plus rapide

Caractéristiques techniques

Spécifications
Type d'appareilDAC R2R
SNR> 120dB
Impédance de sortie< 5 Ohm (XLR, RCA)
Niveau de sortieRCA : 2.5V
XLR : 5V
ACSS : 2+2MA
Réponse en fréquence20Hz - 20kHz
THD< 0.0005%
Sensibilité d'entréeCoaxial 75 Ohm : 0.5Vp-p
Optique : 19dBm
HDMI : 3.3V
OS Supportés (USB)Windows, OSX, Linux, ISO
Taux d'échantillonnageUSB, I2S : 32bits 44.1kHz - 384kHz / DSD 64-512
Coaxial, Optique : 24bits 44.1kHz - 192kHz

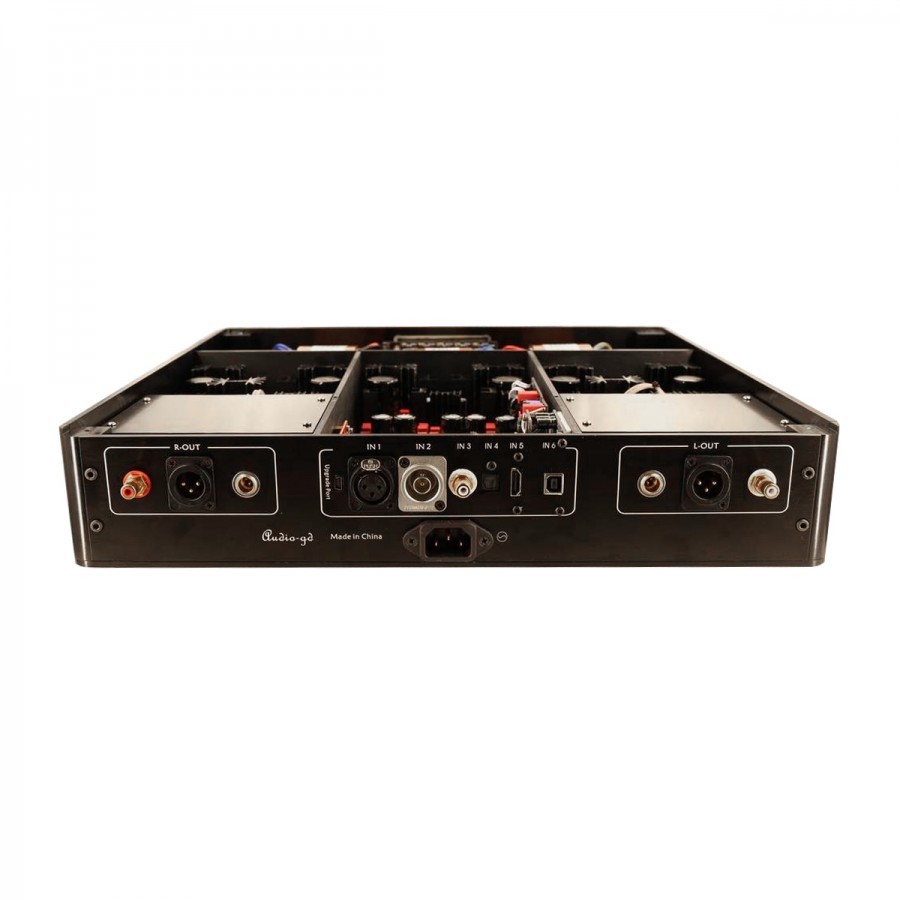

Entrées1x Coaxial RCA SPDIF
1x Coaxial BNC SPDIF
1x Optique Toslink
1x I2S LVDS via HDMI
1x USB Amanero
1x XLR
Sorties1x ACSS Symétrique
1x XLR Symétrique
1x RCA Asymétrique
Général
Consommation48W
Dimensions430 x 430 x 93mm
Matériau boîtier100% Aluminium
CouleurNoir
Accessoires1x Câble d'alimentation
1x Câble USB

Caractéristiques
EntréesBNC
EntréesCoaxial SPDIF
EntréesI2S via HDMI
EntréesI2S via RJ45
EntréesOptique Toslink
SortiesRCA
SortiesACSS
SortiesXLR
Puce DAC / ADCNC
Taux d'échantillonnage max384kHz
Taux d'échantillonnage maxDSD512
CouleurNoir
Fonction réseauNon
TélécommandeNon
