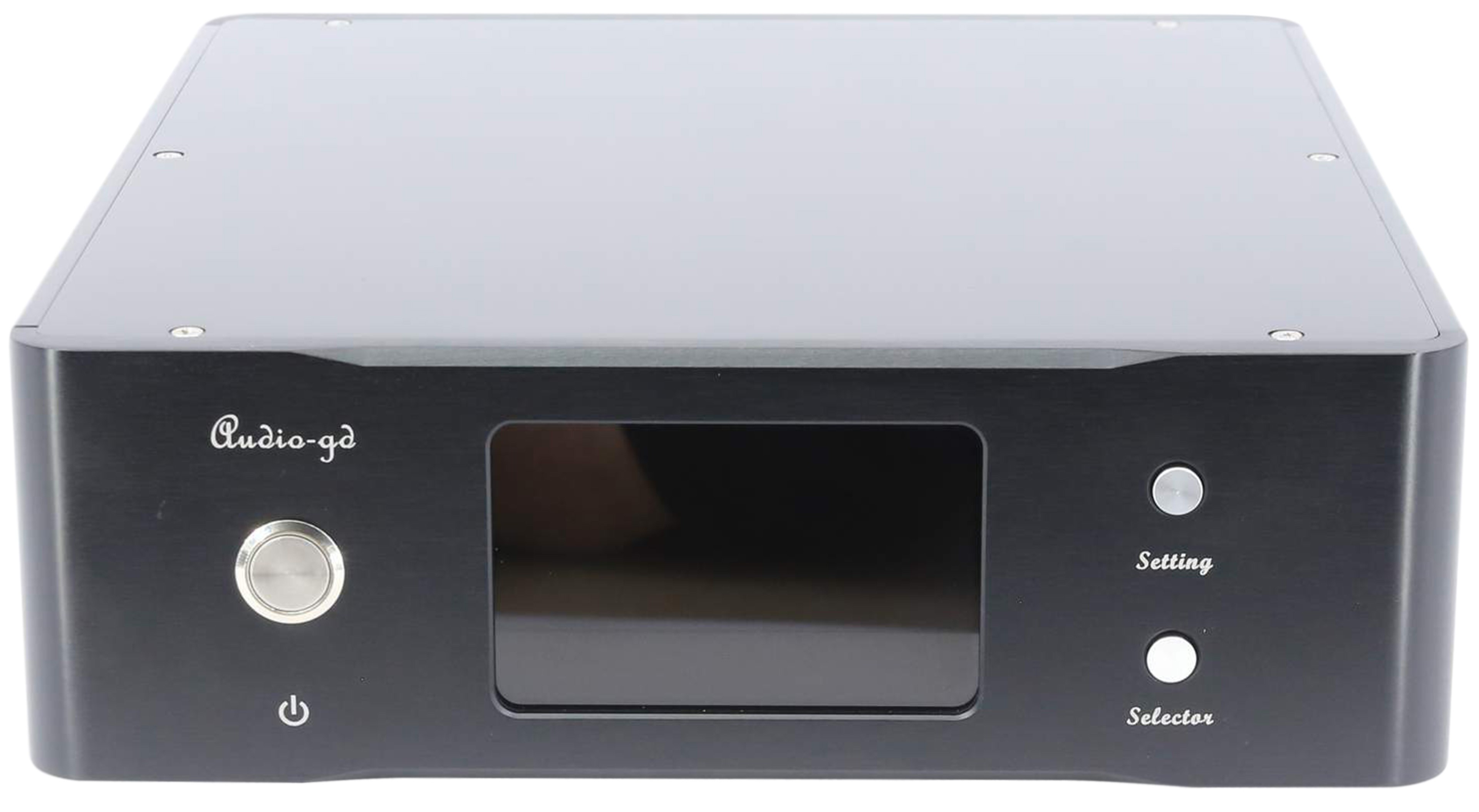

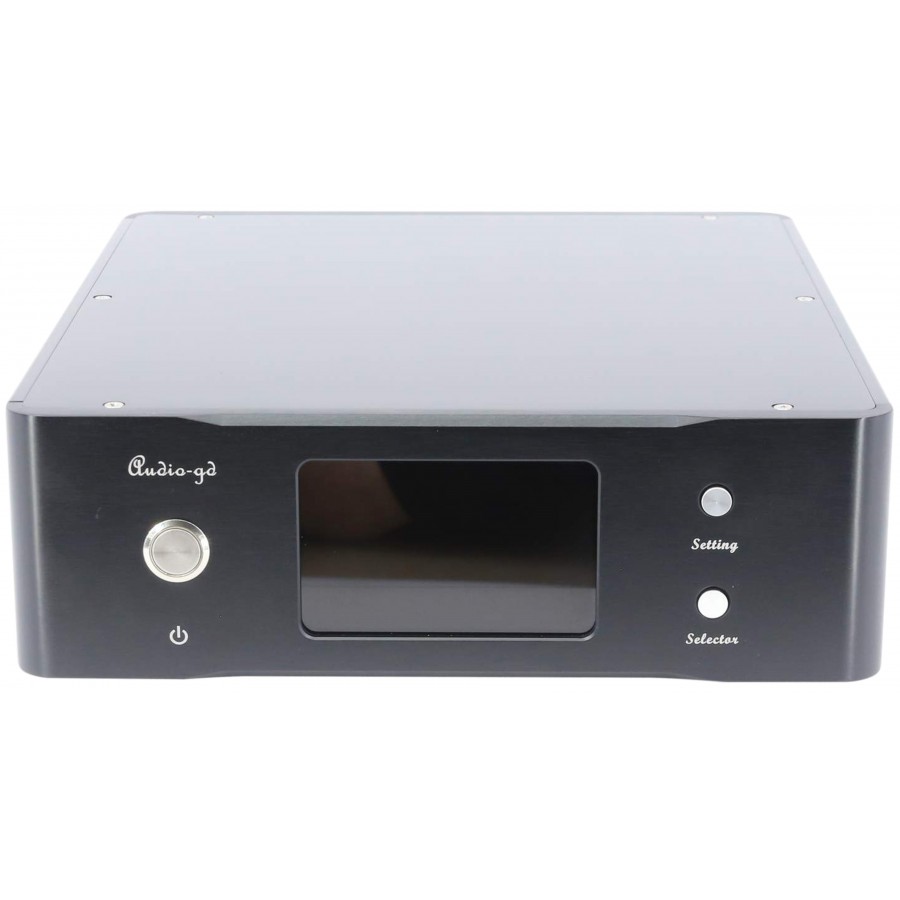

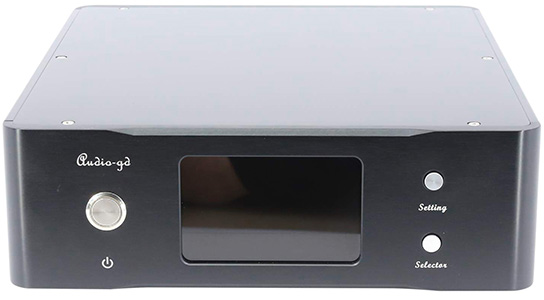

AUDIO-GD R-1 MK3 DAC Discret R2R Noir

Le Audio-GD R-1 MK3 est un convertisseur numérique‑analogique R2R discret conçu pour assurer une conversion jusqu’au PCM 32bits 384kHz et DSD512, en s’appuyant sur une architecture à résistances appairées pilotée par DSP FPGA afin de garantir une linéarité étendue au‑delà des 16 bits effectifs. Cette topologie à échelle de résistances, associée à un traitement numérique propriétaire, vise une restitution analogique théoriquement plus directe qu’une conversion Delta‑Sigma, tout en limitant l’impact du jitter et des bruits d’horloge sur le signal final.

Destiné aux systèmes haute fidélité recherchant une conversion sans puce intégrée et une section analogique entièrement discrète, il associe traitement numérique avancé, étage de sortie en pure Class A sans contre‑réaction globale et alimentation linéaire à transformateur R‑Core à enroulements séparés, permettant d’assurer une stabilité électrique constante.

Audio-GD R-1 MK3 : DAC R2R

Un DAC R2R discret est reconnu pour être supérieur à un montage en puce R2R intégrée, telle que les PCM1704K ou AD5791, offrant ici un médium-aigu plus naturel à l'écoute. Les DAC R2R filtrent les bruits d'horloge qu'on ne retrouve pas sur le signal analogique et sont moins sensibles au jitter sur les définitions de 16bit. Le signal analogique est théoriquement plus précis qu'un DAC basé sur la technologie Delta Sigma.

Audio-GD R-1 MK3 : Étage analogique Class A

Basé sur une expertise de plus de 20 ans, Audio-GD excelle dans la création d'étages analogiques sans contre-réaction. Le circuit de sortie du DAC R-1 bénéficie de ce long travail de recherche avec des étages entièrement en transistors discrets triés et appairés. Il n'y a aucun composant de surface et le minimum de composants sur le trajet du signal. Les derniers étages buffer utilisent des transistors de type FET à large bande passante sur deux étages en parallèle, garantissant une faible impédance de sortie. Cette dernière partie ne comporte aucun condensateur sur le trajet du signal. Bien sûr, ce convertisseur dispose des sorties haute vitesse à étage ACSS à courant élevé. Il n'y a aucun relais sur le circuit analogique dans le pur esprit "less is better".
