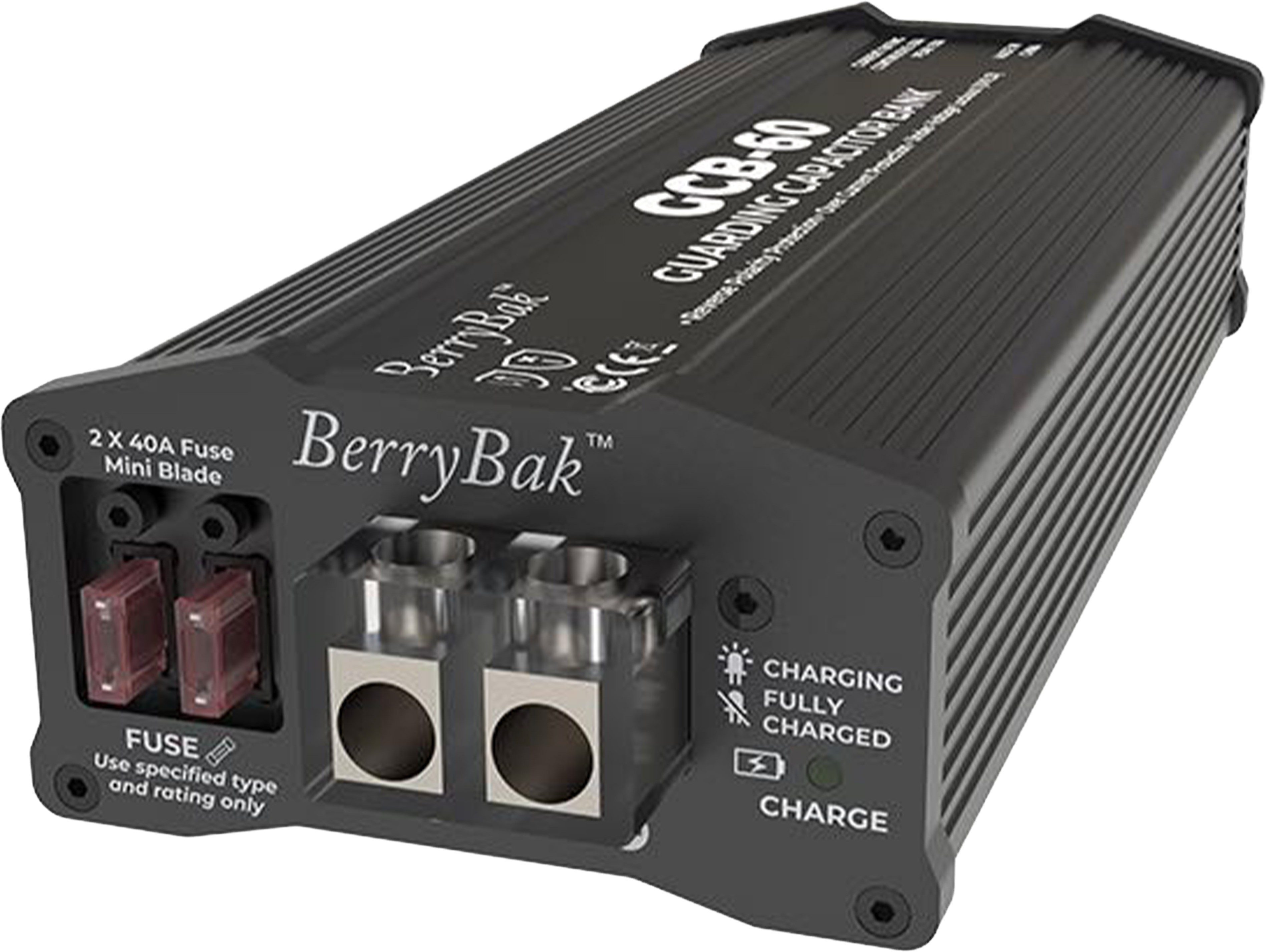

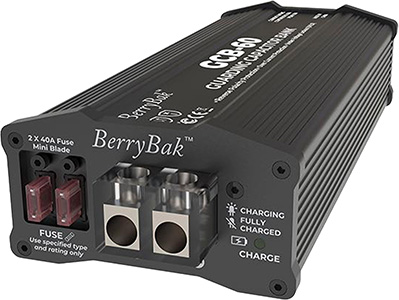

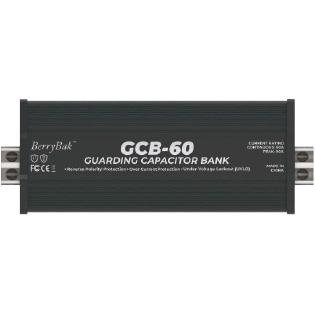

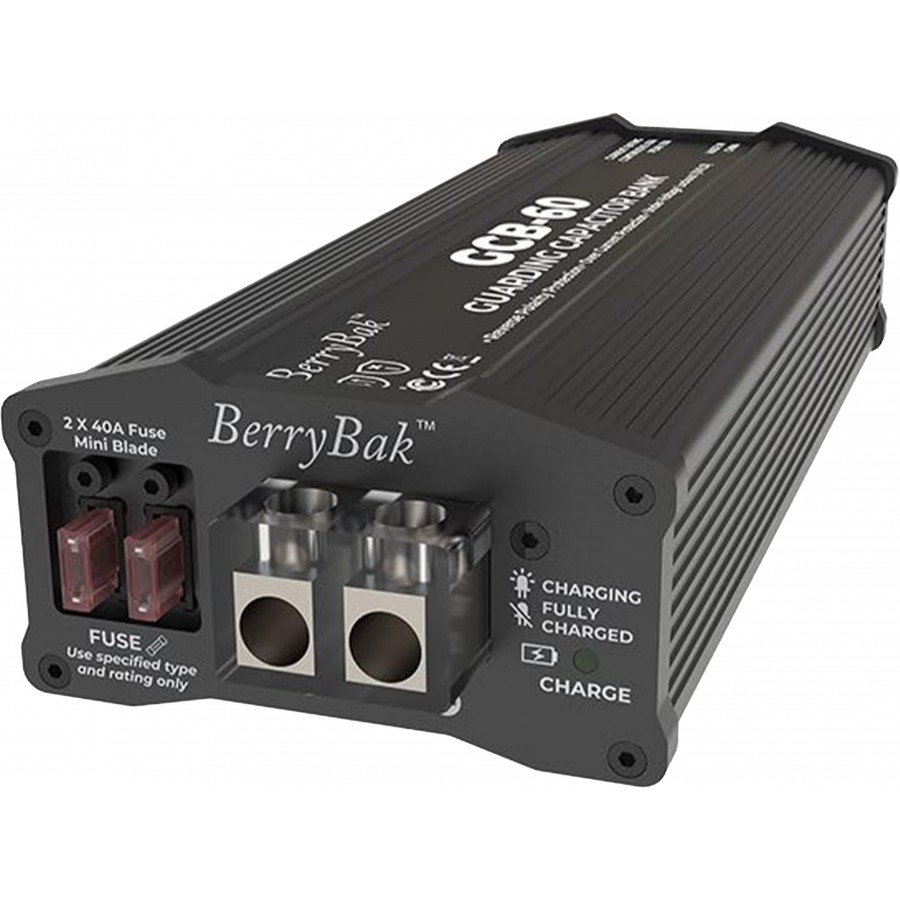

BERRYBAK PS-SP16113 GCB-60 Filtre d'Alimentation 12V pour Car Audio

Le Berrybak PS-SP16113 GCB-60 est un filtre d’alimentation 12V à base de condensateurs, conçu pour stabiliser la tension délivrée par une batterie dans un système audio embarqué. Il s’appuie sur une capacité de 122400µF et une tenue en courant de 60A RMS, permettant d’absorber les variations rapides de consommation tout en maintenant une alimentation plus régulière des amplificateurs.

Destiné aux installations car audio ou tout système fonctionnant sur batterie 12V, il associe stockage d’énergie, filtrage des parasites et protection électrique, permettant de limiter les chutes de tension et les interférences liées aux alimentations à découpage. Cette approche lui permet de s’intégrer entre la batterie et l’amplificateur, tout en maintenant un fonctionnement stable lors des sollicitations dynamiques.

Berrybak PS-SP16113 GCB-60 : Protection, connexion et intégration système

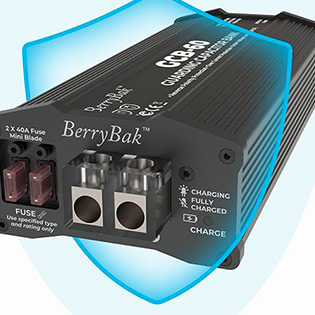

Le module intègre une gestion complète des protections électriques, incluant la protection contre l’inversion de polarité, le blocage du courant inverse et une protection de sous-tension réglable (8.8V, 11.0V, 12.9V), ce qui permet de sécuriser la batterie et l’installation en cas de conditions anormales. Cette sécurité est complétée par une protection contre les surintensités via deux fusibles de 40A associés à un contrôle électronique, ainsi qu’une protection surtension assurant un fonctionnement encadré sur une plage de 11 à 16V.

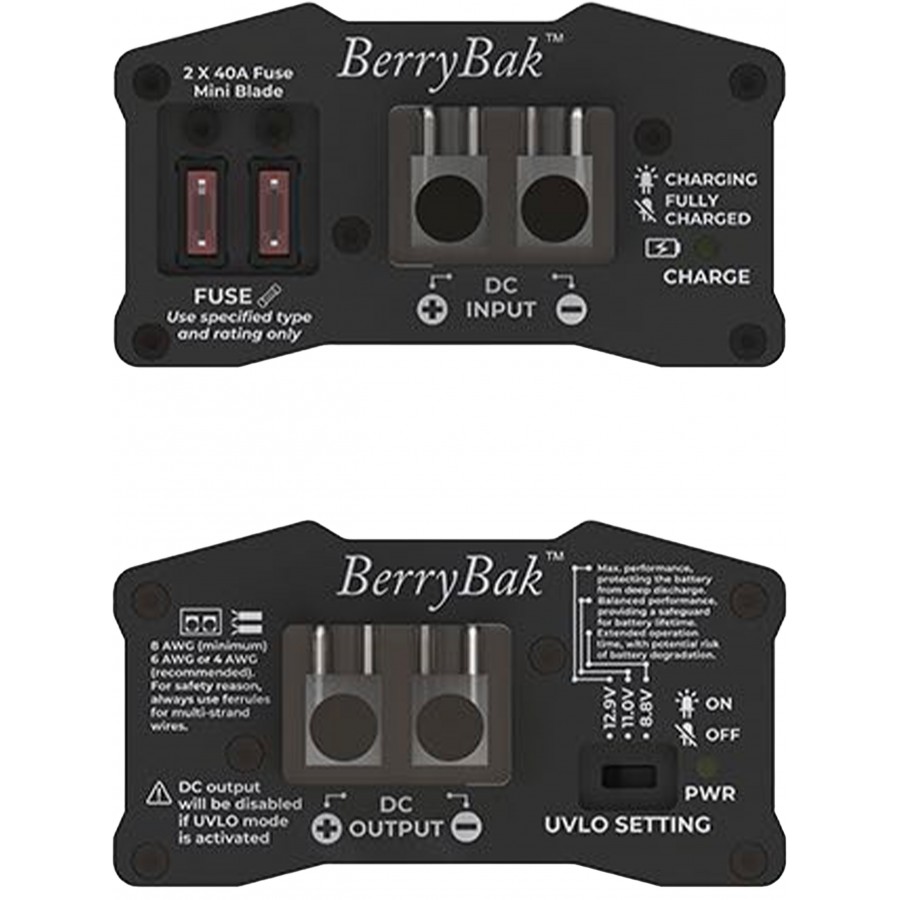

L’intégration repose sur une connectique DC avec 1 entrée et 1 sortie via borniers vissés type JSZ214A. Le démarrage progressif sur environ 3 secondes limite le courant d’appel à la connexion sur une batterie 12V, ce qui évite les étincelles et dispense de toute pré-charge.

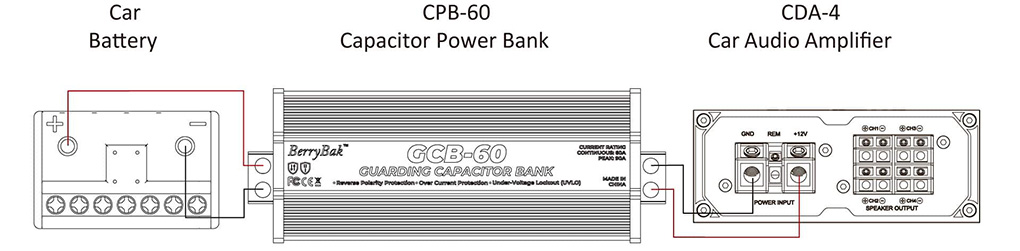

Les indicateurs LED d’alimentation et de charge permettent de vérifier rapidement l’état du module. Le GCB-60 s'intègre directement entre la batterie et l’amplificateur, où il stabilise l’alimentation dans une installation car audio ou tout système fonctionnant en 12V.
