Le Sure Electronics JAB2 est un module amplificateur Stéréo Bluetooth 4.0 polyvalent qui délivre 2x50W sous 4 Ohm.
Cette nouvelle série Sure JAB propose des modules d'amplification pour utilisation nomade. Ils sont optimisés pour le fonctionnment sur batterie Lithium.
Les possibilités d'utilisations sont grandes pour la conception d'enceintes et haut parleur sans fil : yachting, petite sonorisation, juke-box, domotique, camping car, haut parleurs In Wall et plafond.
Ce module peut méme servir à la conception DIY de dock sans fil Bluetooth.
L'alimentation peut se faire sur batterie, adaptateur secteur, panneaux solaires (voir le PDF dans l'onglet téléchargement).
Cet amplificateur Bluetooth 4.0 vous permettra d'écouter vos morceaux favoris sur vos systèmes Audio en Bluetooth type Smartphone, Tablette, iPhone, iPad...
Cet amplificateur est certifié CE et FCC. Un PDF est à télécharger indiquant toutes les possibilités offertes et l'installation de ce module d'amplification Bluetooth.
Voir l'onglet téléchargement en bas de la fiche.
Pour que ce KIT JAB 2 fonctionne il faut le bundle câble en option :
AA-JA11114 : (câble switch, câble jack 3.5mm, volume, câble sur Molex).
Ce module posséde de nombreuses options possibles :
- AA-JA11115 : Un support aluminium pour fixation mural, mur
- AA-JA11112 : Une interface d'extension avec deux ports USB (charge smartphone), un connecteur jack 3.5 supplémentaire et switch On/Off
Caractéristiques :
- Puce d'amplification : TPA3116
- Puissance : 2x 50W sous 4 Ohm (THD + N <1%)
- Réponse en fréquence : 20Hz - 20kHz.
- Compatibilité Bluetooth V4.0 APTX +EDR, A2DP
- Indicateurs de statut par LED
- Protection contre les surintensités et la surchauffe
- Alimentation : 12 à 24 VDC
Entrées analogiques :
- Entrée Stéreo sur connecteurs Molex
- Entrées Bluetooth 4.0
Sorties analogiques :
Sur connecteur Molex43025-400/43025-4000

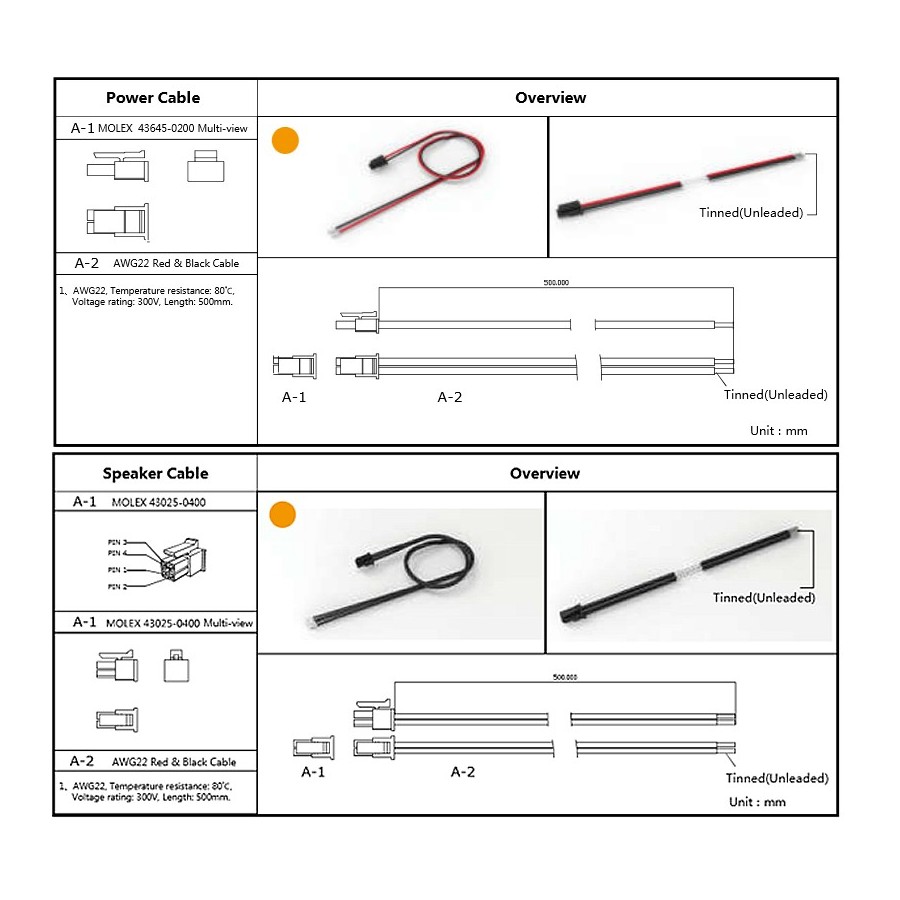

Cet amplificateur est vendu avec le bundle de base :
Un câble power de 50cm, un câble haut parleur stéréo de 50cm sur Molex X4 d'un coté et fil nu.
Un bundle est disponible en option avec LED et potentiomètre :
SURE JAB 2 AA-JA11114 fiche produit : 10850
Dimensions :
Inclut dans le package :
- Un amplificateur Sure 2x50w bluetooth 4.0



Option avec module JAB non fourni :
Disponible sur la fiche 10850.
Fonctionnement du chargeur batterie :
.jpg)
Les connecteurs 1.2.3 de la carte batterie sont des connecteurs à 4 broches pour brancher la carte batterie avec la carte Amplificateur. Cela signifie également que la carte batterie peut charger 3 amplificateurs en même temps.
Le connecteur 4 sur le JAB2 est un branchement à 4 broches pour la connexion avec la carte batterie.
5 de JAB2 est le connecteur d'alimentation pour JAB2 (Board B).
Vous ne pouvez charger la carte batterie qu'avec l'alimentation connecteur 5 de JAB2. Lorsque le panneau de batterie est faible, l'alimentation 5 peut être alimentée pour JAB2 et le panneau de batterie.
