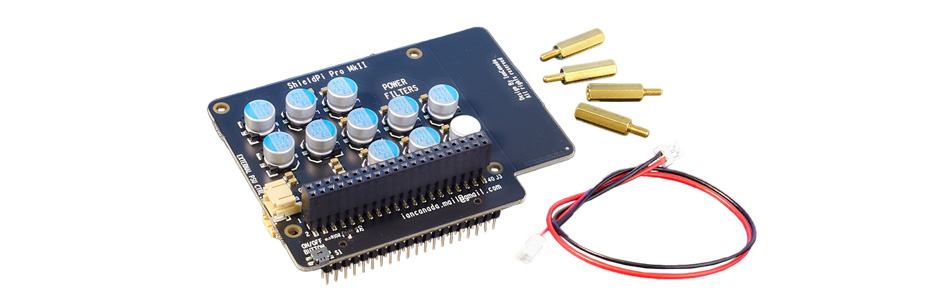

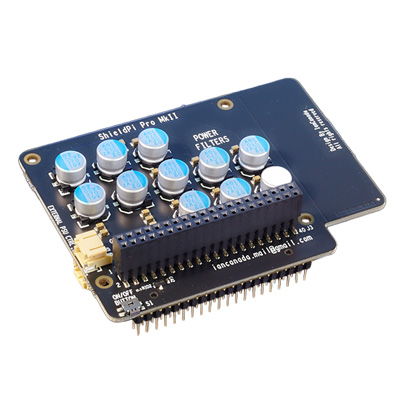

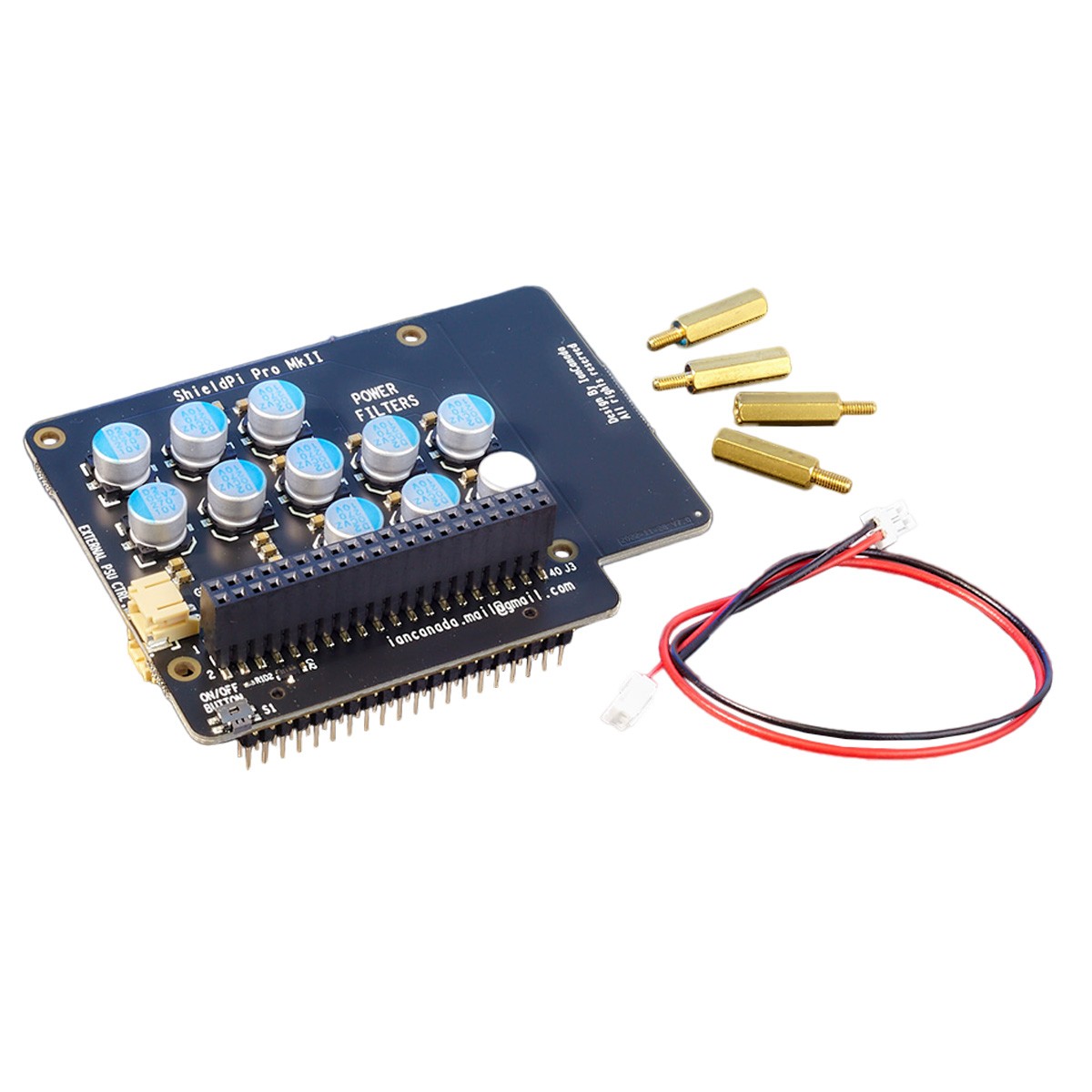

Le ShieldPi Pro MKII de Ian Canada n'est pas seulement un module universel de blindage EMI pour Raspberry Pi, mais aussi un filtre d'alimentation haute performance, un bouton de contrôle ON/OFF et une extension/multiplicateur GPIO. La fonction de commande à distance par IR peut également être mise en œuvre si le module est utilisé avec un MonitorPi (vendu séparément).

La carte ShieldPi Pro est adaptée à toutes les applications Raspberry Pi pour réduire à la fois le bruit EMI et le bruit d'alimentation. L'installation se fait extrêmement simplement à l'aide du connecteur GPIO.

Points clés :

• Plaque de blindage à point unique de mise à la terre à courant nul pour éliminer le bruit EMI du Raspberry Pi.
• Réseaux de filtrage d'alimentation 5V à large bande passante et très faible ESR, couvrant une large gamme de fréquences.
  ESR : 2mΩ @ 200kHz, 0.3mΩ @ 2MHz, 1mΩ @ 20MHz, 4mΩ @ 200MHz
• Extension GPIO 40 pins.
• Multiplicateur GPIO 40 pins (AUX GPIO).
• Dispose d'un bouton ON/OFF pour Raspberry Pi et d'un connecteur pour bouton externe.
• Possibilité d'implémentation de la fonction de télécommande IR du Raspberry Pi dans le cadre d'une intégration avec MonitorPi (vendu séparément).
• Réduit à la fois le bruit EMI et le bruit d'alimentation.
• Améliore les performances des systèmes basés sur Raspberry Pi.
