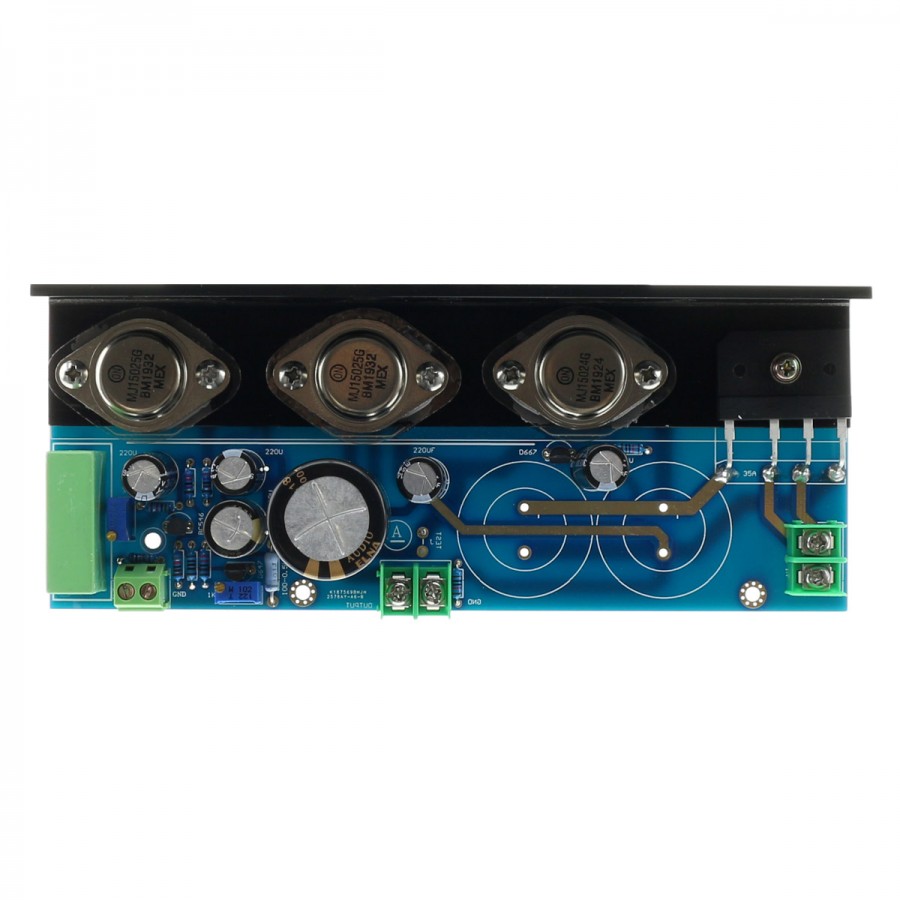

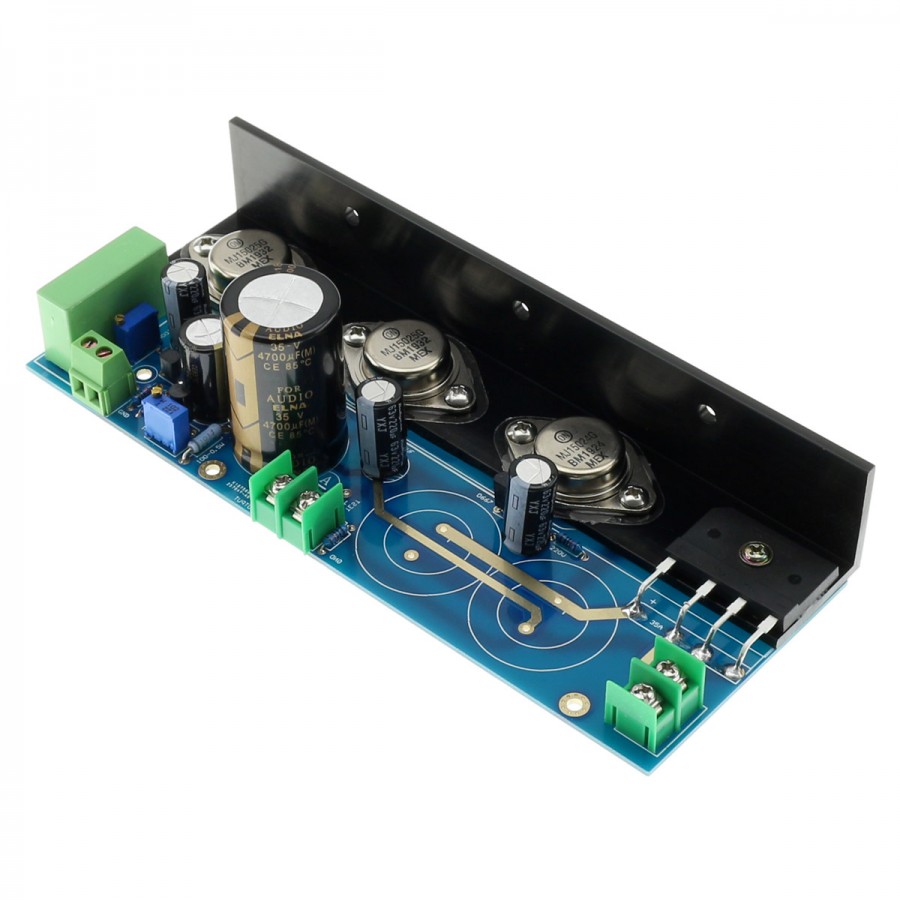

Class A Bipolaires MJ15024G / MJ15025G 2x15W 8Ω (La paire)
Ce double module amplificateur mono propose une conception des plus classiques, reprenant des schémas éprouvés qui ont marqué le sont des glorieuses années 1970 de la HiFi.
Le schéma épuré offre des possibilités de modifications et améliorations pour les amateurs chevronnés connaissant bien ce type de schéma en pure Class A. Chaque module est basé sur une paire de transistors MJ15025G et un transistor MJ15024G, afin de développer une puissance de 2x15W sous 8Ω et une restitution musicale, caractérisée par un son mélodique, chaud et structuré.

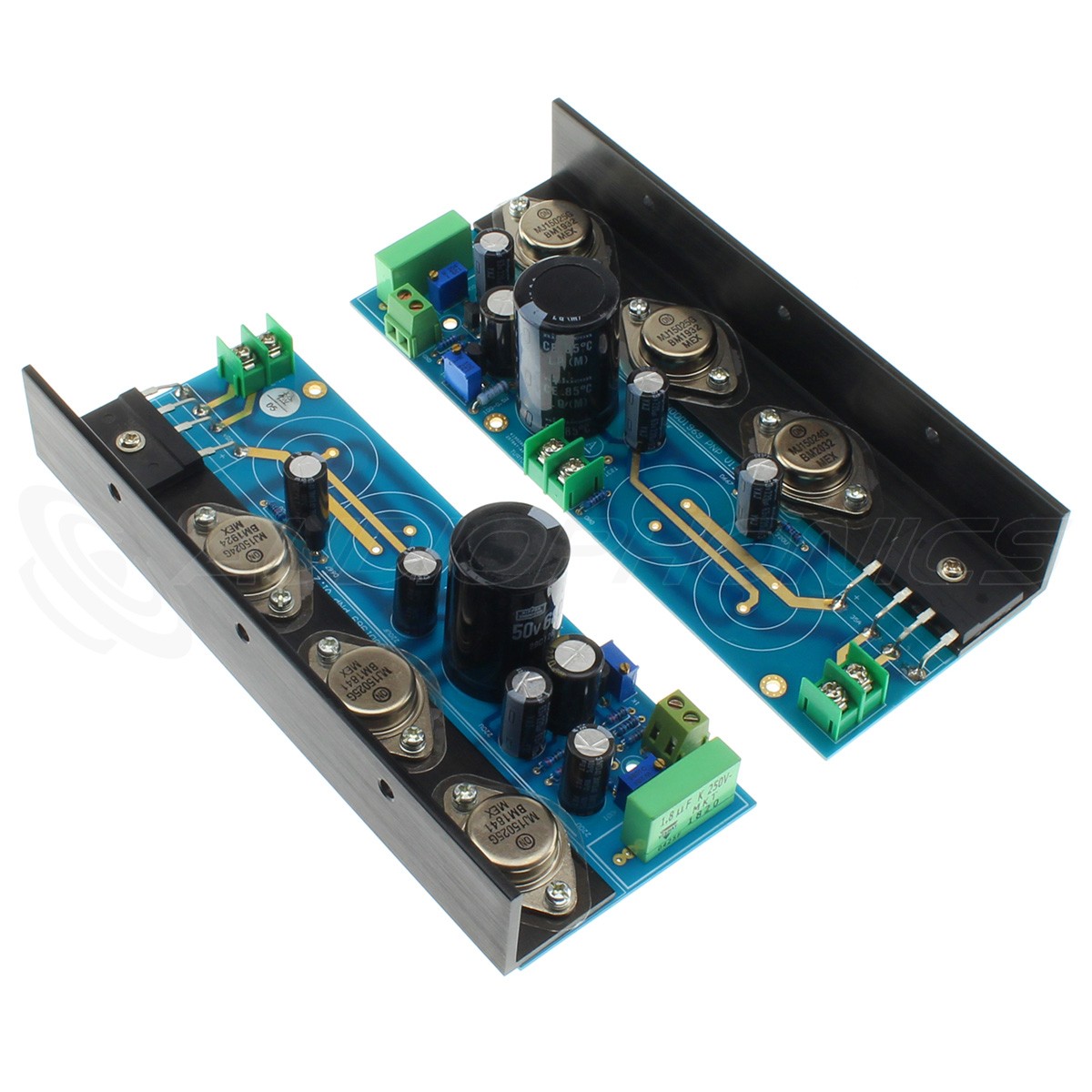

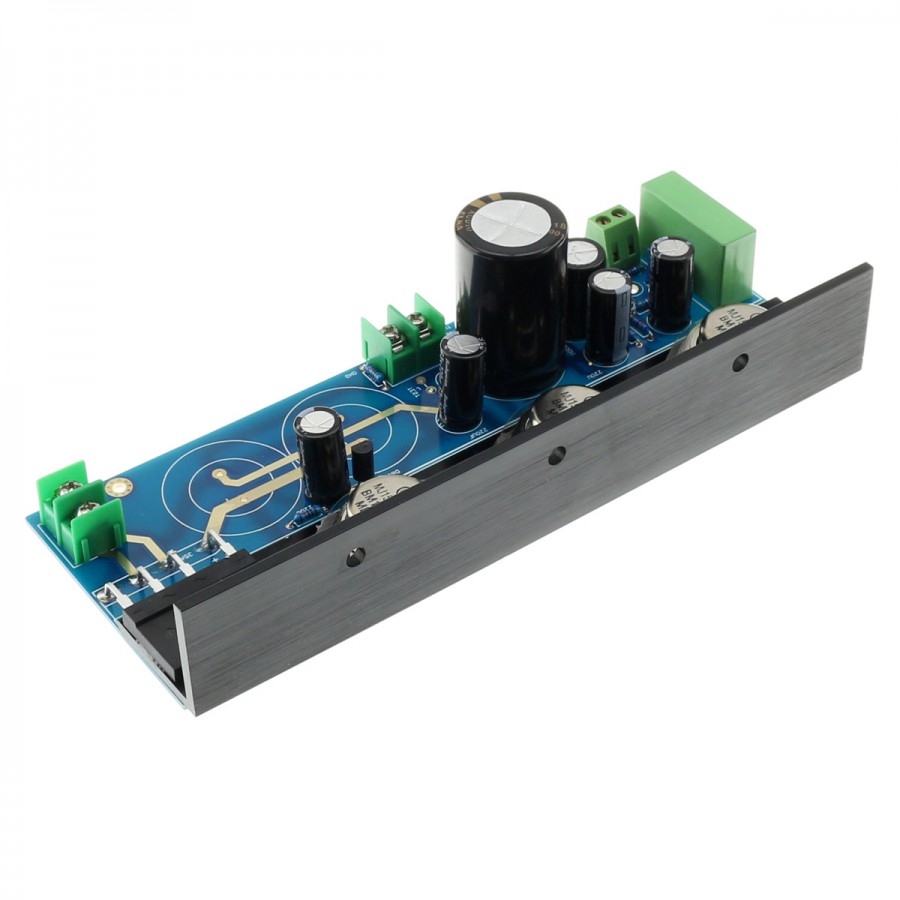

Montés sur une équerre en Aluminium, ces modules peuvent se monter aisément sur un dissipateur thermique (vendu séparément), afin d'évacuer efficacement la chaleur dégagée par les transistors.
Ces modules devront être associés avec des composants d'alimentation de haute qualité, pour un fonctionnement efficace et durable. Ils s'adressent donc aux personnes disposant de bonnes connaissances en montages électroniques pour mesurer les tensions de repos par exemple. Un transformateur de minimum 160V avec une tension secondaire de 12 à 18V AC sera nécessaire.
Cet amplificateur est livré sans condensateurs de filtrage (diamètre maximum de 30mm)
Si vous souhaitez utiliser cet amplificateur sur des chambres de compression, il sera nécessaire de prévoir une temporisation HP anti-pop pour vos haut-parleurs.
Ces modules nécessitent d'effectuer deux réglages pour leur bon fonctionnement.
Étape 1 : Montage des condensateurs de filtrage
Installez tout d'abord les condensateurs de filtrage, selon votre choix et vos besoins.
Étape 2 : Réglage de la tension à VDD/2
Mesurez la tension aux bornes externes du pont de diode. Utilisez ensuite le potentiomètre "Offset" pour obtenir la moitié de la tension mesurée sur le pont de diode. La mesure se fait entre la borne GND et le + du condensateur 4700µF.
Étape 3 : Réglage du courant de repose
Retirez le point de soudure sous la carte, indiqué par la mention "Test J". Mettez en place un ampèremètre entre les deux points "Test J". Réglez le potentiomètre noté "Courant de repos" afin d'obtenir 1.2A. Vous pouvez ensuite remettre le point de soudure entre les deux points "Test J".
Note : Pour un réglage précis, vous pouvez successivement reprendre ces deux réglages, ceux-ci interférant entre eux. Ces réglages doivent être effectués à la température de fonctionnement du Class A.
Spécifications | |
---|---|
Type de produit | Modules amplificateurs |
Type | Class A 2 modules mono |
Puissance | 2x15W @ 8Ω |
Transistors (par module) | 2x MJ15025G 1x MJ15024G |
Réglage courant de repos | 1.2A recommandé |
Général | |
---|---|
Alimentation recommandée | 2x 12-28V AC |
Dimensions | 178 x 71 x 44mm |
Entraxes PCB | 100mm |
Entraxes cornière Aluminium | 50mm |
Poids (par module) | 220g |
