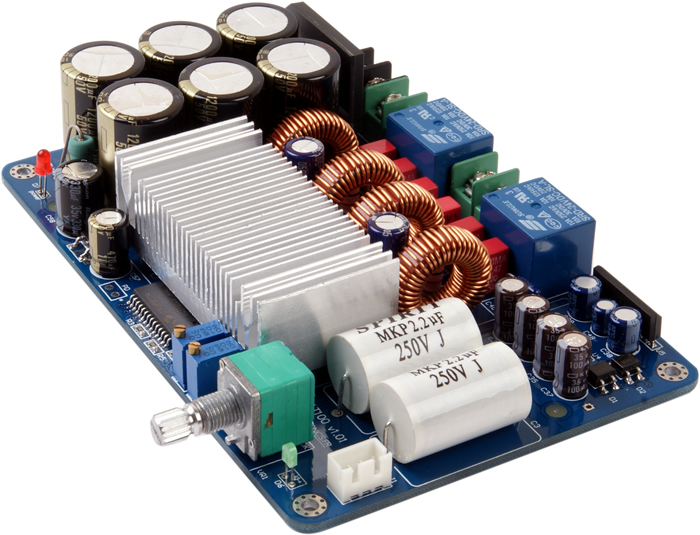

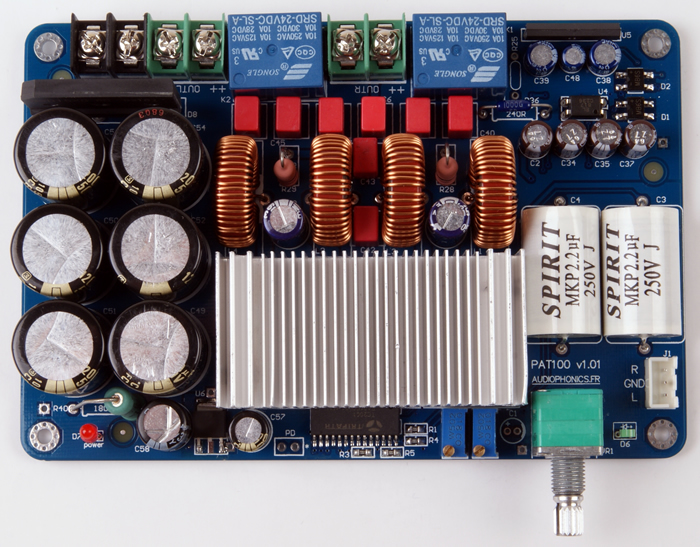

MA-ST01 Module Amplificateur stéréo STA505 TK2050 2x100W 4 ohms

-
5883
39,00 €
32,50 € HT
Product available
Quantity:

Add to cart

» Add to my wishlist

Date Expédition :
Date Expédition : 27-06-2016
Les commandes passées avant 13:00 seront expédiées le jour même (jour ouvré).

By buying this product you can collect up to 3 loyalty points.


Description

Le module d'amplification STA505 repose sur l'utilisation d'un couple de puces TC2000 + STA505 (TK2050) en Class T pour reproduction claire et détaillée.

Il est capable de délivrer une puissance continue de 2 x 100W sous une charge de 4Ω avec un taux de distorsion maximal de 10% sur la plage audible de 20Hz et 20KHz.

Doté d'une très haute stabilité thermique, le STA505 s'équipe d'un système de protection sophistiqué contre les surtensions, et d'une fonction "Mute" permettant d'éviter les bruits de commutation lors de l'allumage/extinction.

Spécifications :

  • Alimentation par une seule tension : Continu 20V-36V ou Alternatif 12V-22V
  • Condensateurs : Nichikon Gold Tune 1200uf x 6
  • Puissance : 2X100W@4ohms
  • Puissance : 2X50W@8ohm
  • Contrôleur Tripath TC2000 et deux STA505 (amplification).
  • Relais On/Off : Permettent de prévenir les "pop" durant l'allumage et l'extinction
  • Impédance d'entrée : 50K
  • Sensibilité d'entrée : 1.5V
  • Potentiomètre de contrôle du volume intégré
  • Epaisseur PCB : 2mm
  • Livré entièrement assemblé et prêt à l'emploi
  • Radiateur Passif de grosse dimensions.
  • Dimensions PCB : 135 x 90 x 40 mm (L x l x h)
  • Consommation au repos : 170mA sous 24V : 4W
  • Poids : 280g

Ce produit est livré sans aucune connectique.

Nous conseillons pour l'entrée ligne l'utilisation de ce câble vendu séparément :

Cordon JST XHP.







http://www.audiophonics.fr/images2/5883/5883_ST505_3.jpg





    Data sheet

    • Class Class D / T
    • Channel 2 channels (Stéréo)

        Accessories

        Reviews



          Ecrire un avis !


          Seul les utilisateurs enregistrés peuvent déposer un avis.
          04/30/2016
          Bruno l.
          Ce client a acheté 43 produit(s).
          Une merveille
          En 30 ans d’acoustique, j'ai essayé des dizaines et des dizaines d'amplis, des amplis en kits, aux monstres du commerce avec plein de zéro devant la virgule le chèque....
          Prudemment, pour essayé, j'ai acheté un ampli il y a 6 mois pour voir.
          Une alim 28v régulée, un montage en l'air vite fait sur la table, je branche mes focal multi-aimants 38cm + 2 médium iso dynamique + tweeter à ruban, bref du sérieux et la je reste scotché à mon canapé pour une après midi entière...
          Comment 40€ peuvent sonner pareillement ?
          Comme à mon habitude, je commence à chercher la meilleure configuration possible.
          Le passage à une alimentation SMPS 300w / 30V de chez Audiophonics permet beaucoup plus de
          dynamique et de rigueur dans les temps. Puis j'ajoute 1µF céramique LA3 en // sur les capas d'entrée, encore plus magique...puis je passe à 2 blocs mono, un pour chaque enceinte. Encore plus de naturel de spatialisation de suivi rythmique. Puis je relie les deux entrées de chaque bloc mono et j'attaque chaque enceinte en bi-amplification, le grave sur une voie et le medium et l'aigu sur l'autre.
          Le tout relié à un dac audiophonics USB U-sabre tcxo avec du câble coaxial argent rg223 (foobar +assio4all).
          Dans cette configuration on arrive à un niveau absolument fantastique pour un tarif ridicule.
          On a la magie d'un 300B, ça pousse très très fort malgré la puissance modeste sur 8 Ohms.
          Les voix sont reproduites grandeur nature. La scène sonore est en cinémascope, chaque variation de rythme, chaque hauteur de note, chaque réverbération, chaque respiration vous plonge au cœur de chaque au cœur des interprétations.
          Les amplis sont montés dans 2 boitiers HIFI 2000 GALAXY GX283 Faces perforées (2 h de montages) qui donne un look pro parfait.
          Pour moins de 500€ j'ai enfin la chaîne de mes rêves, merci à Audiophonics pour proposer ces matériels et à Qobuz pour la musique en haute définition.
           (0)
           (0)
          04/7/2016
          gilles b.
          Ce client a acheté 22 produit(s).
          STA505 on the road again
          Déjà une année passée à apprécier le STA505 en version Audiophonics rev 1,0, satisfait de ses excellentes performances j'ai donc commandé un autre exemplaire.
          Le nouveau STA505 reçu est une version rev 2,01, la taille du PCB a légèrement diminué et les 6 condos de sortie (6 x 1200 µf soit 7200 µf) ont été remplacé par un seul condo de 10000 µf.
          Pour ma part, après de longues heures d'écoute et de comparaison entre la V1 et la V2 du STA505,
          il n'y a pas de changement concernant la musicalité et c'est plutôt rassurant.
          Vraiment charmé par la qualité sonore du STA505, j'ai donc décidé de tenter de l'améliorer en changeant les 2 condos en entrée par 2 condensateurs Mundorf Mcap 250V 2,20 µf qui représentent l'entrée de gamme chez Mundorf, la modification a été faite sur la V1 de manière que je puisse comparer à la V2 d'origine.
          Le résultat est bluffant, et pour 6 €uros de condos le résultat en vaut vraiment la chandelle.
          Constatant que la V1 venait de prendre une autre dimension en terme de reproduction, j'ai pris la sage décision de faire évoluer la V2 avec 2 autres condos Mundorf légèrement plus haut en gamme et j'ai installé les fameux Mundorf Mcap ZN 250V 2,20 µf.....ATTENTION la taille du ZN est énorme : soit 4 fois plus que ceux standards, il sera donc nécessaire de faire une adaptation pour pouvoir les implanter.
          En simplifiant la description qu'apportent les 2 ZN en terme d'évolution, ils contribuent à proposer un signal hyper rapide et réellement neutre et équilibré, un ajustement dynamique sur les nuances de timbres entre chaque instrument ce qui permet d'obtenir une scène sonore ultra réaliste en terme de précision.
          Je ne vous cache pas que je préfère de loin la V2 avec les 2 Mundorf ZN, même si le coût pour l'achat des deux ZN revient quasiment au tarif du STA505, franchement le résultat est bien au delà de ce que l'on peut s'imaginer.
          En conclusion, le STA505 est un excellent kit amplificateur en son état d'origine, mais il devient tout simplement fabuleux avec le changement des 2 condensateurs d'entrée.
           (0)
           (0)
          03/21/2016
          Vincent G.
          Ce client a acheté 3 produit(s).
          Très bon ampli
          Utilisé pour réaliser une enceinte de sono avec l'alimentation SMPS300RS, il fait l'affaire avec élégance et bonheur. La configuration utilisée ne me permet pas de juger de son excellence, mais il n'atteint clairement pas ses limites, sur l'ensemble du spectre restitué (l'enceinte ne descend pas plus bas que 50Hz).
           (0)
           (0)
          01/22/2016
          Nicolas G.
          Ce client a acheté 6 produit(s).
          woa.
          Il m'impressionne tous les jours ! en test en ce moment même sur des sloop m3, elles revivent !! A acheter les yeux fermés !
           (0)
           (0)
          02/26/2015
          Philippe p.
          Ce client a acheté 185 produit(s).
          philippe le 26 02 2015
          module surprenant: écoute neutre,linéaire et dynamique, blocs mono 300B au placard...?
           (2)
           (0)
          02/10/2015
          gilles b.
          Ce client a acheté 22 produit(s).
          Musicalement votre !!
          Pour avoir testé divers ampli de classe D, celui çi m'a réservé une agréable surprise une fois rodé.
          En effet je ne pensais pas qu'il puisse rivaliser, voir même faire beaucoup mieux que certaines références d'amplis qui ont prouvé que la classe D proposait une réelle musicalité sous conditions de soigner la mise en oeuvre.
          Cet ampli est équipé d'un TK2050 qui mérite une bonne alimentation à découpage, je l'ai testé avec deux alimentations à découpages différentes, une bas de gamme et une autre déjà plus sérieuse (SMPS 300RS 24V),le résultat sonore obtenu est considérablement plus réaliste avec la SMPS 300RS (disponible chez Audiophonics).
          Je suis musicalement conquis par cet ampli, superbe scène sonore large et détaillée, justesse des timbres, dynamique à souhait avec un grave qui descend très bas (sans lourdeur ou exagération), un médium chaleureux faisant penser à une sonorité d'ampli à tubes, en résumé il sonne vraiment comme un bon gros ampli audiophile qui couterait entre 10 et 20 fois son prix ^^.....extra franchement, le seul petit défaut est qu'il chauffe beaucoup pour un classe D, mais est ce vraiment un défaut ?? en tenant compte de toutes ses qualités !!
          Pour évaluer ses performances, j'ai effectué mon test sur un vynil de Mélodie Gardot, avec un pré ampli phono Cambridge Audio, mise en oeuvre sur 4 paires d'enceintes différentes: Dynaudio, Klipsch, Mordaunt Short et Acoustic Energy, le résultat obtenu va bien au delà de toutes mes espèrances.....c'était grandiose Melody était là devant moi et me proposait un live privé, la cohérence musicale s'est révélè quasi similaire quelqu'en soit la paire d'enceintes mise en oeuvre, ce qui prouve que cet ampli propose une large polyvalence pour être marier avec un large panel d'enceintes.

          En conclusion ce kit ampli STA505 TK2050 est une belle réalisation, et pour son faible prix il comblera même les plus exigeants.
           (2)
           (0)
          01/29/2015
          stéphane n.
          Ce client a acheté 86 produit(s).
          Excellent
          J'ai commandé ce module en remplacement de mon kit LJ TA-2022 qui avait un bruit de fond insistant sur la voie droite... J'ai déjà eu l'occasion de tester l'ensemble TC2000/STA505 ce qui m'a dirigé vers ce choix que je trouve bien meilleure que le TA-2022 (pourtant excellentissime si comparé aux ampils du commerce...) mais je trouve le TK2050 plus ample, plus profond et plus rond que le TA-2022.
          Petit détail... ça chauffe pour du classe D!! Plus de 70°C à vide en 3 heures, heureusement l'entraxe du radiateur est pile-poil pour un petit ventilo de 60 mm type processeur de PC (AMD pour ma part) alimenté en 5V il est inaudible et permet de maintenir l'ampli juste tiède.
           (1)
           (0)
          02/7/2012
          PHILIPPE B.
          Ce client n'a acheté aucun produit.
          Cet ampli est de trés bonne qualité je l'ai depuis quelque temps déja monté avec une alim a découpage et un préampli Lite .
          Sans être un foudre de guerre niveau puissance il bouge mes grosses colonnes sans probléme et avec un son nickel digne d'ampli haut de gamme .
           (0)
           (1)
          02/3/2012
          PATRICK L.
          Ce client a acheté 2 produit(s).
          Le son dans son excellence.J'ai remplacé les deux condensateurs par des obbligato à film oil.Couplé à une paire d'enceintes Dali Zensor 1 donnant un son ample,medium rendant les voix trés réalistes comme si le chanteur était devant vous.Impressionnant, ce petit ampli!
           (1)
           (1)
          06/24/2011
          alex S.
          Ce client a acheté 37 produit(s).
          Rapport qualité prix imbattable !

          Ne vous fiez pas à sa taille il est assez puissant pour "driver" des colonnes convenablement.

          Le son est précis et chaleureux, un grave vraiment impressionnant ... bref un son typé "tube" avec du grave digne d'un class D, que demande le peuple ?? !!
           (1)
           (1)
