Toroidal transformer - Custom-made

-
3675
1,00 €
0,83 € HT

Delai after order :

15 - 25 days
Quantity:

Add to cart

» Add to my wishlist

No reward points for this product.


Description

Transformateurs toriques sur mesure

Nous pouvons faire réaliser pour vous le transformateur torique comportant les enroulements de votre choix à partir d'une quantité d'une pièce.

Possibilités :

  • Mono ou Multi enroulements
  • Monophasé ou Triphasé
  • Autotransformateurs
  • Format Standard, Taille basse, ou en Taille haute (Voir grille ci dessous)
  • De 3 à 10000VA
  • Voltage primaire 220V, 380V, ou autre sur demande
  • Voltage secondaire : de 0 à 5000V
  • Fusible thermique
  • Fréquence : jusqu'à 400Hz
  • Isolation class E (120°C), B (130°C), F (150°C) ou H (180°C)
  • Protection class IP 00
  • Test flash à 4kV
  • Standard SR EN 61558-1+A1
  • Câblage standard des sorties +/- 15 cm
  • OPTION: Choix entre différents supports
  • Fabrication ISO9001 TUV CERT

    transformateurs toriques sur mesure

    Nous lançons désormais une production par mois, entre le 1 et le 5
    Pour bénéficier d'un délai de production optimal, nous vous conseillons de passer votre commande avant le 1er de chaque mois.

    Démarche à suivre :

    • I/ Comment calculer la puissance et le prix d'un transformateur torique ?
    • II/ Comment passer commande ?
    • III/ Option : Choix d'un support pour votre transformateur torique

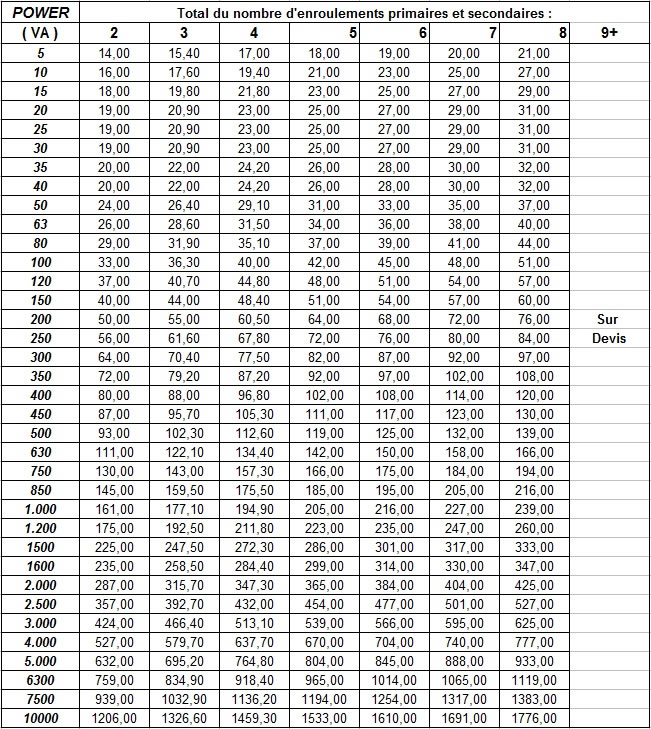

    Grille de Tarif avec TVA 20% incluse :

    http://www.audiophonics.fr/images2/3675/tableau-enroulements.jpg

    • IP00 ClassII
    • Isolation Class B
    • Voltages primaires jusqu'à 400V ou +10% / secondaire
    • Voltages secondaires jusqu'à 100V ou +10% / secondaire
    • Écran électrostatique : +10%

    I/ Comment calculer la puissance totale du transformateur?

    1- Exemple un transformateur avec ces caractéristiques :

    • Primaire 230V
    • Secondaires :
      2x 30V AC 2A
      1x 9 V AC 3A

    Comporte 4 enroulements (1 primaire et 3 secondaires) et fait un total de 2x (300x0.2) + 1x(9x3) = 147VA (150VA)
    Selon la grille son prix est de 48.40€ TTC

    2- Exemple un transformateur avec ces caractéristiques :

    • Primaire 230V
    • Secondaires :
      300-0-300 VAC 0.2A
      1x 9 VAC 3A
      + écran électrostatique

    Comporte 4 enroulements (1 primaire et 3 secondaires) et fait un total de 2x (300x0.2) + 1x(9x3) = 147VA (150VA)
    2 enroulements secondaires sont supérieurs à 100V, donc 2x 10% d'augmentation
    L'écran électrostatique en option ajoute également 10%
    Selon la grille son prix est de 48.40 * 1.1 * 1.1 * 1.1 = 64.42€ TTC

    II/ Comment passer commande ?

    Le prix de base de ce produit étant de 1.00€ il faut commander la quantité correspondante au montant total en euros.
    Pour l'exemple ci-dessus il faudrait entrer "64" en champ quantité de votre panier.

    Au moment de valider la commande vous pourrez nous communiquer les caractéristiques de votre transformateur dans le champ Commentaires :
    Voici une matrice pour nous communiquer vos informations :

    ATTENTION SI VOUS NE PRÉCISEZ PAS LES VALEUR DU PRODUIT DÉSIRÉ COMME INDIQUÉ SI DESSOUS LA COMMANDE NE SERA PAS PRISE EN COMPTE

    -----------------------
    Quantité : 1
    Profil : Standard
    Puissance totale : 147VA
    Primaire : 230V
    Secondaires :
    300-0-300V 0.2A (120VA)
    1x9V 3A (27VA)
    (+ écran électrostatique)
    -----------------------

    300-0-300 VAC signifie 2 enroulements avec point milieu
    2x300 VAC signifie 2 enroulements séparés

    La tension à nous indiquer est la tension efficace, soit la tension en charge.
    A vide la tension mesurable sera légèrement supérieure (se référer à la colonne dU en %)

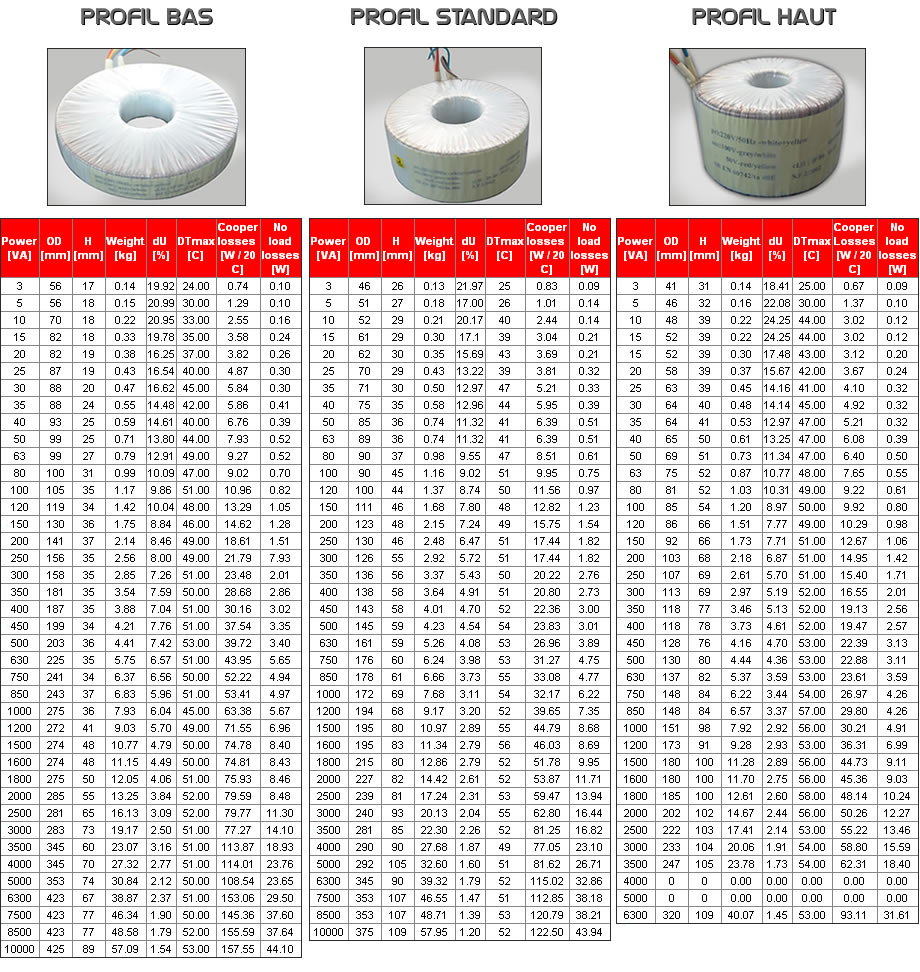

    http://www.audiophonics.fr/images2/3675/tableau-profil-torique_3.jpg

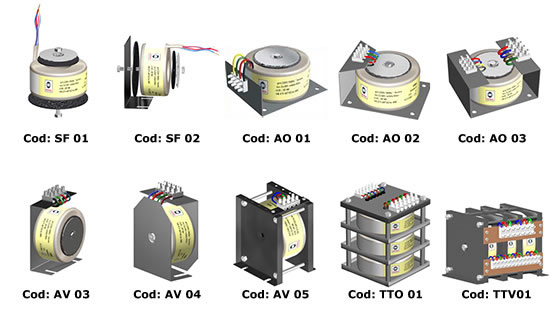

    III/ OPTION: Choix d'un support pour votre transformateur torique

    Nous proposons également l'achat de support pour vos transformateurs toriques sur mesure.
    Veuillez additionner le prix du support au prix de votre transformateur torique.

    NB: Le support SF 01 est livré par défaut
    avec le transformateur commandé.


    Cliquez ici pour consulter le prix de votre support

    Choix d'un transformateur torique : consultez les prix

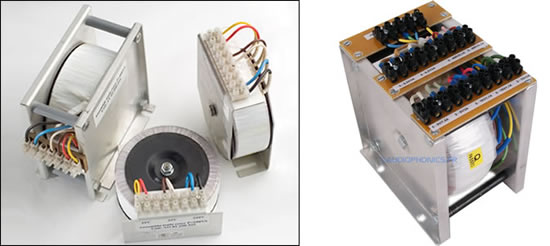

    http://www.audiophonics.fr/images2/3675/supports-toriques-exemples2.jpg
