AUDIOPHONICS DAC Sabre ES9023 V2.1 I2S vers Analogique 24bit/192kHz

Audiophonics DAC Sabre ES9023 V2.0 I2S vers Analogique 24bit/192KHZ

Convertisseur au rapport qualité prix inégalable et disposant de sorties analogiques directes, ce module est idéale pour toutes réalisations DIY.

Moyenne des votes pour ce produit
4.7 / 5

En achetant ce produit vous obtenez 1 point de fidélité


Référence : 8396
Nouveau produit

13,25 €HT

- +

Date d'expédition : 09-03-2021.

Les commandes passées avant 11h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Informations

AUDIOPHONICS DAC ES9023 V2.1

DAC Sabre ES9023 I2S vers Analogique 24bit/192kHz

Audiophonics DAC Sabre ES9023 V2.2 I2S vers Analogique 24bit/192kHz

Convertisseur au rapport qualité prix inégalable et disposant de sorties analogiques directes, ce module est idéale pour toutes réalisations DIY. Equipé du désormais célèbre SABRE ES9023 (équipant notre U-SABRE), de régulateur Ultra low noise "ON" et de condensateur OS-CON ce DAC vous offrira un son musical et riche en micro détails. Sa forte versatilité lui permet d'être également utilisable directement en sortie d'un Raspberry PI via le GPIO.

Utilisable avec :

Volumio
piCorePlayer

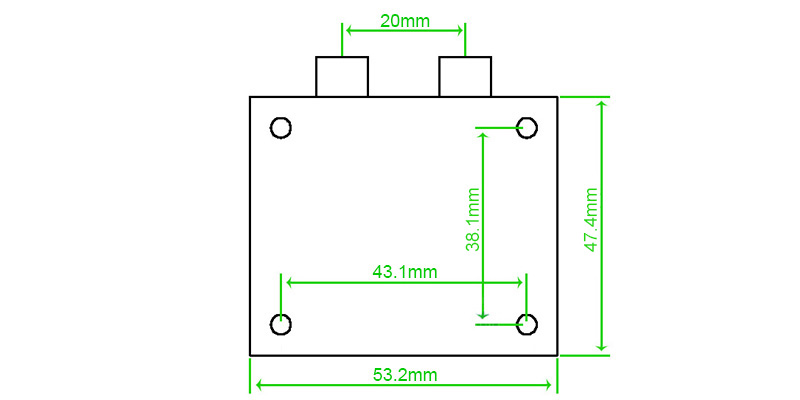

Dimensions


Horloge externe

DAC9023 custom clock

Il est possible d'injecter une horloge (MCLK) externe en retirant la résistance R2


Caractéristiques techniques

Spécifications
Type de produitDAC
Puce de conversionESS ES9023
EntréeI2S
SortieRCA
Taux d'échantillonnage supportésJusqu'à 24bit 192kHz
Emplacement disponible pour horloge supplémentaire-
Connexion I2SOrange : MCLK
Jaune : GND
Blanc : DATA
Rouge : LRCK
Noir : BCK
Connexion alimentationNoir : GND
Rouge : +5V
Général
Dimensions53.2 x 47.4mm
Câbles1.13mm² / AWG16
Conducteurs0.08mm² / AWG28
Entraxes trous de fixation43.1 x 38.1mm
Espacement RCA20mm
Package1x Module Audiophonics DAC Sabre ES9023
1x connectique pour I2S
1x connectique pour alimentation

Schéma de montage


Caractéristiques
EntréesI2S
SortiesRCA
Puce DAC / ADCES9023
Taux d'échantillonnage max192kHz
Canaux2 (Stéréo)

Livraison
Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :
Colissimo - TNT - SoColissimo
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.7 / 5
13 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
Le jour et la nuit...
Acheté pour transformer un vieux RASPBERRY PI 1B (2011) en lecteur mp3 et numérique sédentaire pilotable à distance.

Fonctionne parfaitement, pas de bruits de fond, de clics ou parasites, bon niveau de sortie ligne.

En comparaison de mon IPOD CLASSIC 160Go qui me servait précédemment pour cet usage, c'est le jour et la nuit, graves plus présents et surtout mieux maitrisés, des aigus plus détaillés sans être agressifs ni sibilants, des voix bien détachées et présentes, la dynamique d'ensemble est elle aussi nettement supérieure, la scène sonore est mieux établie, bref je suis comblé et je ne pensais pas pouvoir avoir cette qualité de rendu sur du simple mp3.

Non testé sur des formats CD et au delà, je penses que c'est là où le DAC montrerait ses limites face à mes lecteurs CD et DAC audiophiles autonomes ...

J'aurais juste souhaité un schéma de montage papier joint au DAC ou au moins une explication plus détaillée sur la fiche produit car j'ai monté le DAC sans être trop certain de ce que je faisais.

Note : utilisé sur une installation audio entrée de gamme avec double amplification CAMBRIDGE AUDIO et des enceintes colonnes JBL très dynamiques.
 (1)
 (0)
Cet avis a été posté pour AUDIOPHONICS DAC Sabre ES9023 V2.1 I2S vers Analogique 24bit/192kHz
Note :
 4/5
Date :
Bon rendu sonore mais...
Connecté à un Raspberry Pi sous Volumio, la qualité est très bonne connecté à l'entrée AUX de ma chaine hifi. Par contre attention aux indications de connexion sur le site Audiophonics, les couleurs des fils du connecteur ne correspondent pas du tout. Autre défaut: il n'y a pas de contrôle de volume donc pas utilisable sur l'entrée LINE d'une enceinte portable comme je l'avais prévu au départ (niveau de sortie beaucoup trop élevé).
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS DAC Sabre ES9023 V2.1 I2S vers Analogique 24bit/192kHz
Note :
 5/5
Date :
RAS
Fonctionne comme specifie. Tres bon rapport qualite / prix. Cable sur un Linkplay A31 et le rendu sonore est tres honnete!
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS DAC Sabre ES9023 V2.1 I2S vers Analogique 24bit/192kHz
Note :
 5/5
Date :
Bon petit DAC
Très bon DAC utilisé derrière une interface SPDIF. Son très bien restitué. carte facile a mettre en oeuvre. Rien à redire.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS DAC Sabre ES9023 V2.1 I2S vers Analogique 24bit/192kHz
Note :
 4/5
Date :
DAC d'un très bon rapport qualité/prix
Avec oscillateur interne:
Bonne scène sonore. Des grave percutants et profonds.
Mediums et aigus en retraits. Aigus manquants de variations.
Malgré tout une bonne surprise pour sa musicalité.

Avec oscillateur externe (ian McDualXO avec NDK NZ2520SDA):
Grosse amélioration. La scène sonore prend de l'ampleur, plus de largeur et de profondeur.
Les détails apparaissent. Les voix s'expriment mieux. Les aigus s'affinent mais restent en retrait.
Le point faible de ce DAC se situe sur l'extinction des notes qui ne sont pas très naturelles.

Malgré tout un très bon rapport qualité/prix.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS DAC Sabre ES9023 V2.1 I2S vers Analogique 24bit/192kHz
