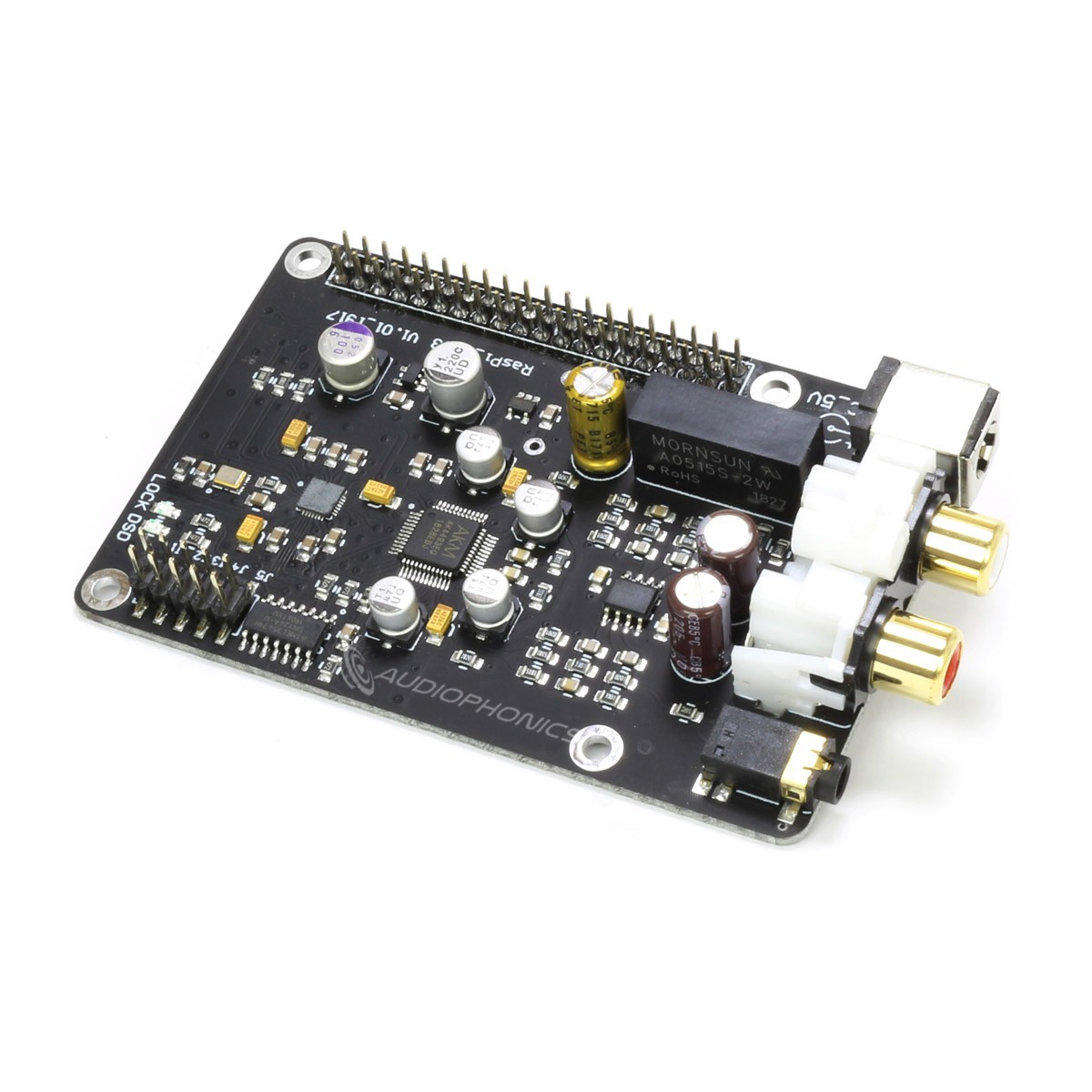

Module DAC AK4493 pour Raspberry Pi I2S 32bit 384kHz DSD128

DAC AK4493 pour Raspberry Pi I2S 32bit 384kHz DSD128
Ce module DAC pour Raspberry Pi est équipé d'une puce de conversion numérique / analogique 32bit AKM AK4493EQ. Il vient récupérer le signal I2S transmis par le GPIO du Raspberry Pi pour le décoder et le re-synchroniser. La sortie se fait ensuite soit en RCA, soit en Jack 3.5mm. La puce utilisée permet au module de supporter des taux d'échantillonnage élevés.

Moyenne des votes pour ce produit
3.0 / 5

En achetant ce produit vous obtenez 6 points de fidélité


Référence : 13907
Nouveau produit

62,50 €HT

dont 0,01 € d'éco-participation

- +

Date d'expédition : 28-09-2020.

Les commandes passées avant 11h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Accessoires pour ce produit


Informations

Module DAC AK4493

Module DAC AK4493 pour Raspberry Pi I2S 32bit 384kHz DSD128

Module DAC AK4493 pour Raspberry Pi I2S 32bit 384kHz DSD128

Ce module DAC pour Raspberry Pi est équipé d'une puce de conversion numérique / analogique 32bit AKM AK4493EQ. Il vient récupérer le signal I2S transmis par le GPIO du Raspberry Pi pour le décoder et le re-synchroniser. La sortie se fait ensuite soit en RCA, soit en Jack 3.5mm. La puce utilisée permet au module de supporter des taux d'échantillonnage élevés, jusqu'au 32bit 384kHz en PCM et jusqu'au DSD128. Le DAC dispose également de 6 filtres PCM et 2 filtres DSD pour adapter la restitution sonore à votre écoute et votre système. La sélection des filtres s'effectue à l'aide de jumper fournis avec le module. Le reste du circuit est également de qualité avec un système de gestion d'alimentation composé notamment d'un convertisseur DC-DC Mornsun et d'un LDOADP151AUJZ.La sortie du module est elle précédée d'un AOP faible distorsion et faible bruit OPA1612.

Il est recommandé d'utiliser les solutions logiciels Volumio ou MoOde avec ce DAC. Sélectionnez ensuite le driver Hifiberry DAC.

Le taux d'échantillonnage est limité à 192kHz et DSD64 avec Volumio. MoOde permet d'atteindre le 384kHz et DSD128.

La sortie Jack 3.5mm est directement reliée à la sortie RCA et n'est donc pas directement adaptée pour une utilisation avec un casque.

Ne pas alimenter simultanément votre Raspberry Pi et le module DAC au risque d'endommager le matériel. Il suffit d'alimenter au choix le Raspberry Pi ou le module DAC, l'alimentation étant partagée via le GPIO.

AKM AK4493EQ

Le DAC AKM AK4493 profite de la technologie propriétaire Velvet Sound permettant d'atteindre un niveau de distorsion extrêmement faible tout en assurant une large plage dynamique. Le AK4493EQ intègre un nouveau condensateur de filtrage OSR Doubler à l'origine de sa capacité à supporter de nombreux types de signaux, limiter le bruit ainsi que sa consommation. L'architecture Velvet Sound a également été améliorée : les performances liées au bruit sur les basses fréquences sont meilleures et un filtre 32bit IRD a été intégré pour une restitution détaillée.

Module DAC AK4493 pour Raspberry Pi I2S 32bit 384kHz DSD128

Liste des filtres

Filtres PCM
FiltreJ2J3J4
Sharp Roll-Off FilterXOX
Slow Roll-Off FilterOOX
Super Slow Roll-Off FilterXXO
Low Dispersion Short Delay FilterOXO
Short Delay Slow Roll-oFf FilterOXX
Short Delay Sharp Roll-Off FilterXCX
Module DAC AK4493 Filtres PCM
Filtres DSD
FiltreJ5
DSD_Filter1 (fc=39kHz, DSD64 mode)X
DSD_Filter2 (fc=76kHz, DSD64 mode)O

Caractéristiques techniques

Spécifications
Type de produitModule DAC
Puce DACAKM AK4493EQ
Taux d'échantillonnagePCM : Jusqu'à 32bit 384kHz
DSD : Jusqu'à DSD128
Entrée1x GPIO
Sortie1x RCA Stéréo
1x Jack 3.5mm
Connecteurs2x HDMI Type A Mâles
Niveau de sortie RCA2Vrms
Général
Alimentation5V DC (alimentation vendue séparément)
Possibilité d'alimenter uniquement le Raspberry Pi, le module DAC récupère l'alimentation via le GPIO
Possibilité d'alimenter uniquement le module DAC via son connecteur Jack DC 5.5/2.5mm, le Raspberry Pi récupère l'alimentation via le GPIO
Dimensions85 x 56mm
Entraxes58 x 49mm
Package1x Module DAC AK4493
Vis et entretoises

Caractéristiques
EntréesI2S via GPIO
SortiesRCA
SortiesJack 3.5mm
Puce conversion D/AAK4493EQ
Taux d'échantillonnage maxDSD128
Taux d'échantillonnage max384kHz
Canaux2 canaux (Stéréo)

Livraison
Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :
Colissimo - TNT - SoColissimo
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
3.0 / 5
2 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
excellent Dac
J'ai pu écouter cette carte dac en comparaison avec ma "référence" (toute relative) , un Dac Allo Boss 2 légèrement "tweaké".
Cette carte sonne déjà mieux que le Boss 2 standard (non modifié), ce qui est une bonne chose.
La dynamique et la bande passante sont très étendues, c'est parfois surprenant.

ça n'atteint pas tout à fait la richesse sonore ni surtout la sensation de sonorité relaxée de mon Boss 2 modifié, comme quoi, la puce dac seule ne fait pas tout (mais on le savait déjà).

Ceci dit, cette carte ak4493 est très prometteuse, au point que je vais certainement y travailler dans quelque temps, un peu à la façon du Taudac : désymétriseur de sortie à transformateur, sans amplificateur OP, et alimentation séparée.
Je pense qu'alors, ça sonnera encore mieux que ma Boss 2 améliorée (qui va déjà très loin, je n'ose même pas dire à quoi je l'ai comparé).


Par contre, dommage que la carte n'ait pas été conçue de telle façon qu'elle puisse être configurée via la raspberry, ça aurait permis par exemple de gérer le volume par l'ak4493, mais il aurait fallu écrire un driver.
Enfin, le plus important est que ça fonctionne, et sur moOde, je n'ai rencontré aucun pb particulier, contrairement à ce que dit le commentaire précédent (bizarre, bizarre).
 (0)
 (0)
Cet avis a été posté pour Module DAC AK4493 pour Raspberry Pi I2S 32bit 384kHz DSD128
Note :
 1/5
Date :
The sound is pretty good., but has a huge problem: fade-in more than one second. Everytime.
I tried MMoode, Volumio and Rune. Same problem: fade-in for one second.
So??????
 (0)
 (0)
Message du service Audiophonics
Please try to use Picoreplayer.

This software doesnt "unlock" between tracks.
Cet avis a été posté pour Module DAC AK4493 pour Raspberry Pi I2S 32bit 384kHz DSD128
