GUSTARD U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD512

GUSTARD U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD512 Nouveau
Le Gustard U16 est une interface digitale USB high-end intégrant des composants de très haute qualité au sein d'une architecture intelligente et optimisée pour offrir une restitution sonore d'exception !

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 24 points de fidélité


Référence : 14146
Nouveau produit

249,17 €HT

dont 0,04 € d'éco-participation
Disponible

- +

Date d'expédition : 15-11-2019.

Les commandes passées avant 13h00 (GMT+1) seront expédiées le jour même (jour ouvré).

Produit garantie 2 ans

Informations

Gustard U16

Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD512

Gustard U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD
Gustard U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD

Interface USB ES8620

Basée sur la dernière interface USB de chez ESS, la ES8620, l'interface digitale Gustard U16 est capable de supporter des taux d'échantillonnages élevés, jusqu'au 32bit 768kHz pour le PCM et jusqu'au DSD512. Sa conception rigoureuse et intelligente lui permet d'offrir d'excellentes performances audio en termes de précision, richesse du message et dynamique. L'ensemble de l'architecture de l'appareil est en effet optimisé pour assurer le meilleur traitement du signal numérique possible.

Buffer & FPGA

Le Gustard U16 utilise 128Mb de RAM comme buffer système et FIFO pour le traitement des signaux audio numériques. Le plus gros de l'espace est utilisé pour la planification interne de la puce d'interface USB. L'espace restant est réservé afin que les autres opérations logiques n'interfèrent pas avec le flux du traitement audio numérique. Afin d'atteindre des performances sonores optimales, la capacité du FIFO est réduite à son minimum pour limiter le délai et le jitter.

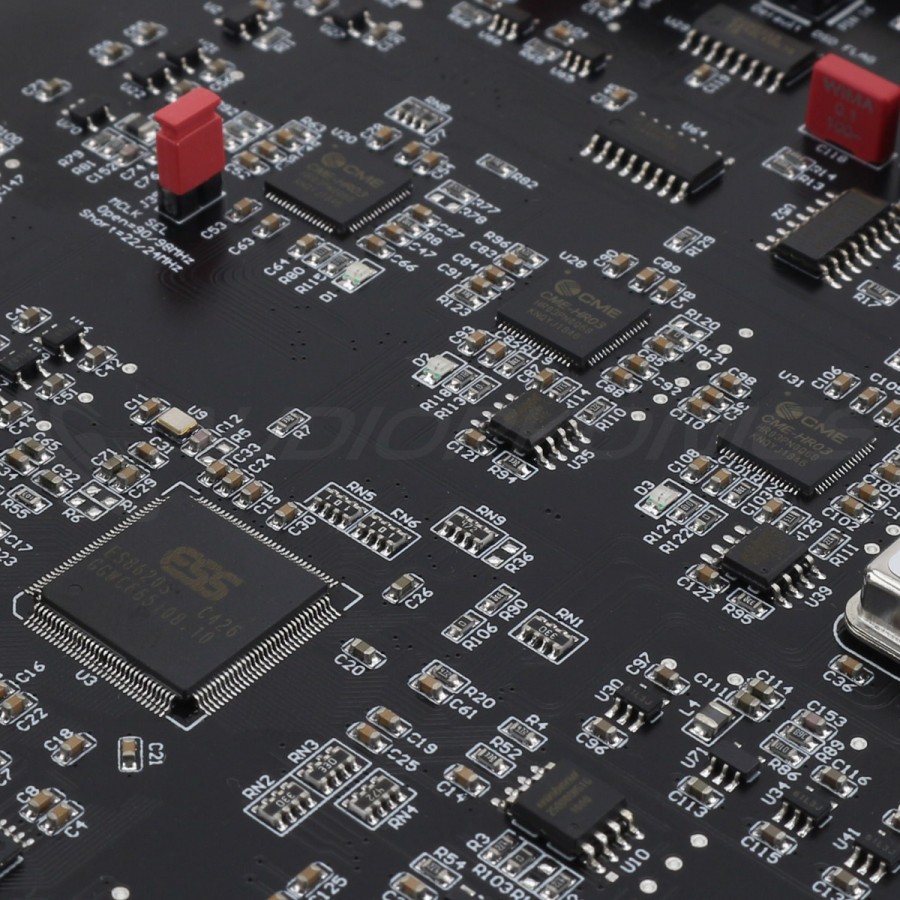

De plus, afin d'offrir le niveau de jitter le plus bas possible, le Gustard U16 embarque pas moins de 3 FPGA permettant la synchronisation des signaux et gérant le circuit de la sortie WCK 10M.

Au coeur du circuit USB, un FPGA est utilisé pour faire fonctionner l'interface USB en mode esclave. Ainsi, cette dernière reçoit le signal d'horloge généré par le système de gestion d'horloge du FPGA et sort uniquement les données audio, limitant les interférences générées.

Le Gustard U16 dispose également d'une entrée 10M CLK. Il est donc possible d'utiliser une horloge externe très haute qualité pour améliorer toujours plus les performances de l'interface.

Pour des raisons de sécurité, le Gustard U16 ne switch pas automatiquement sur l'horloge externe si celle-ci est branchée. Il est nécessaire de sélectionner manuellement les sources d'horloges internes et externes.

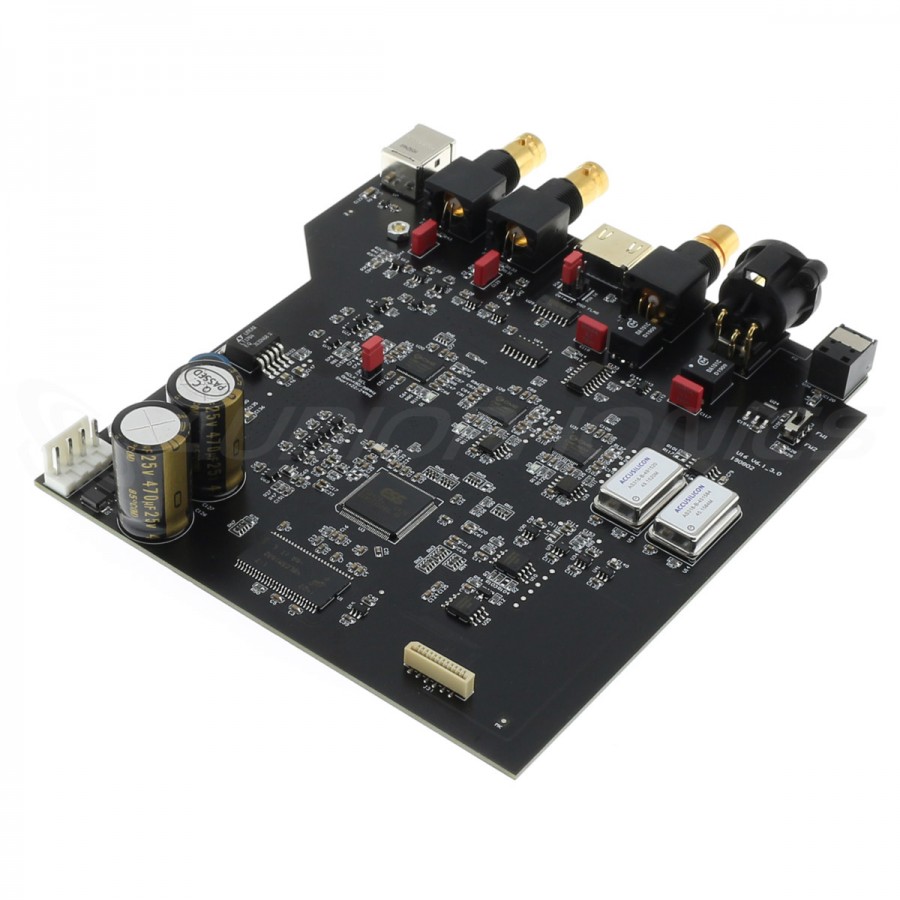

Gustard U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD

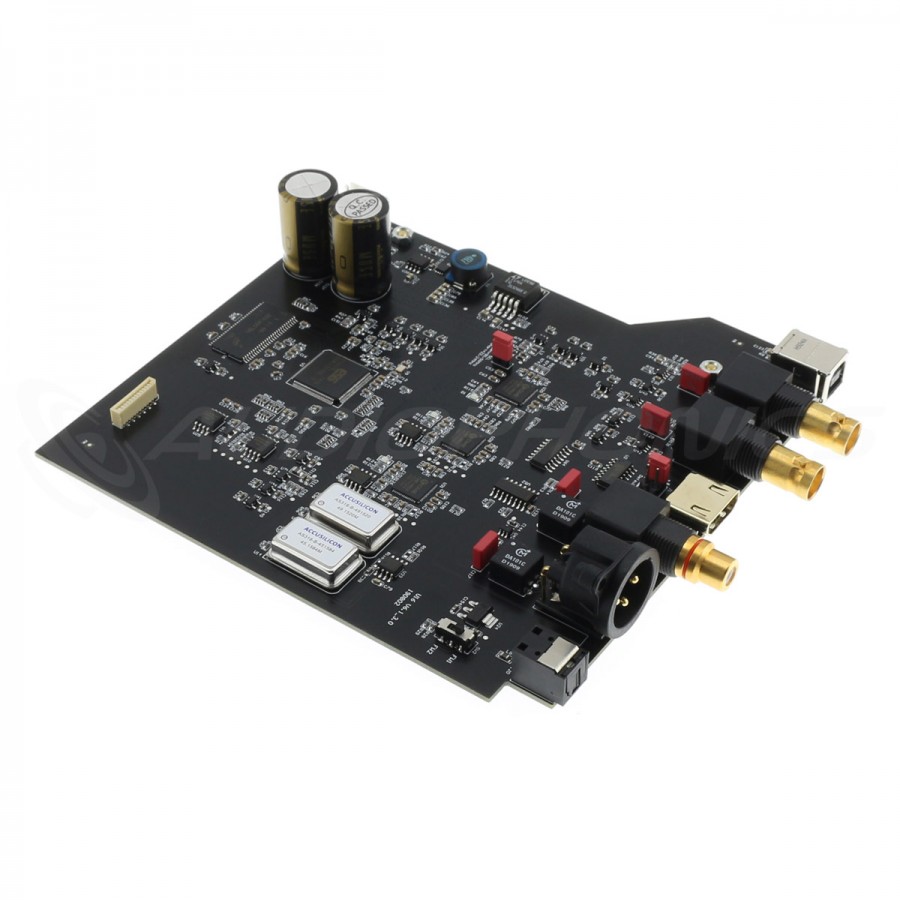

Gustard U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD

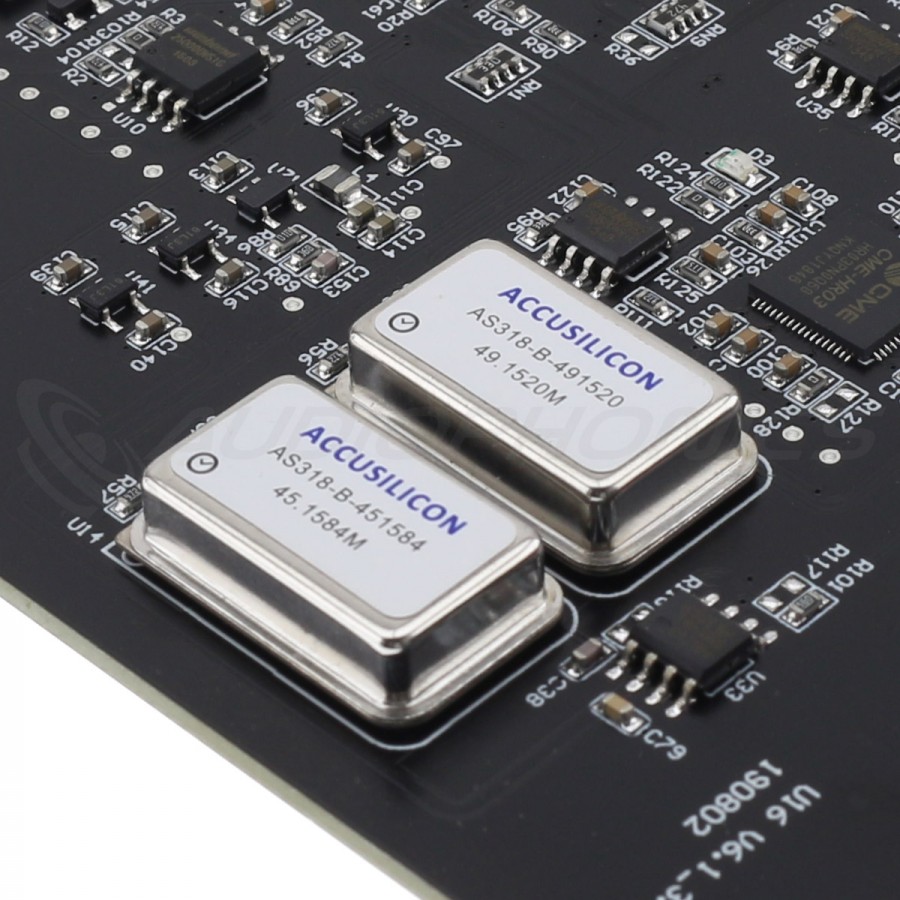

Horloges Accusilicon AS318-B

Le signal d'horloge interne est généré par une paire d'horloges femtoseconds Accusilicon AS318-B ultra faible bruit de phase. Celles-ci assurent un jitter de seulement 88 femtoseconds (10Hz-1MHz). De plus, le U16 intègre une sortie BNC multifonction pouvant sortir un signal S/PDIF ou WCK.

Alimentation linéaire régulée

Le Gustard U16 intègre une alimentation linéaire régulée basée sur l'utilisation d'une transformateur torique spécialement conçu pour des utilisations audio. Cet étage d'alimentation optimisé permet de fournir à l'ensemble du circuit une alimentation propre, pour un niveau de bruit réduit au maximum.

Gustard U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD

Pinout I2S HDMI LVDS

Gustard U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD

Caractéristiques techniques

Spécifications
Type de produitInterface Digitale

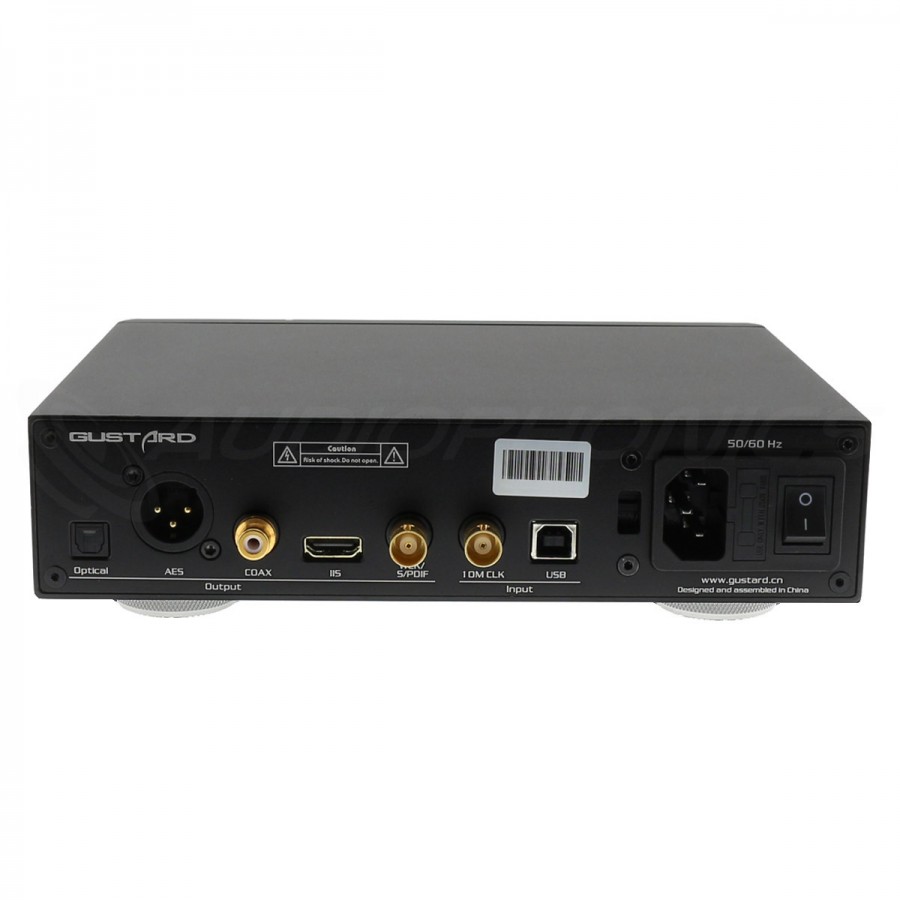

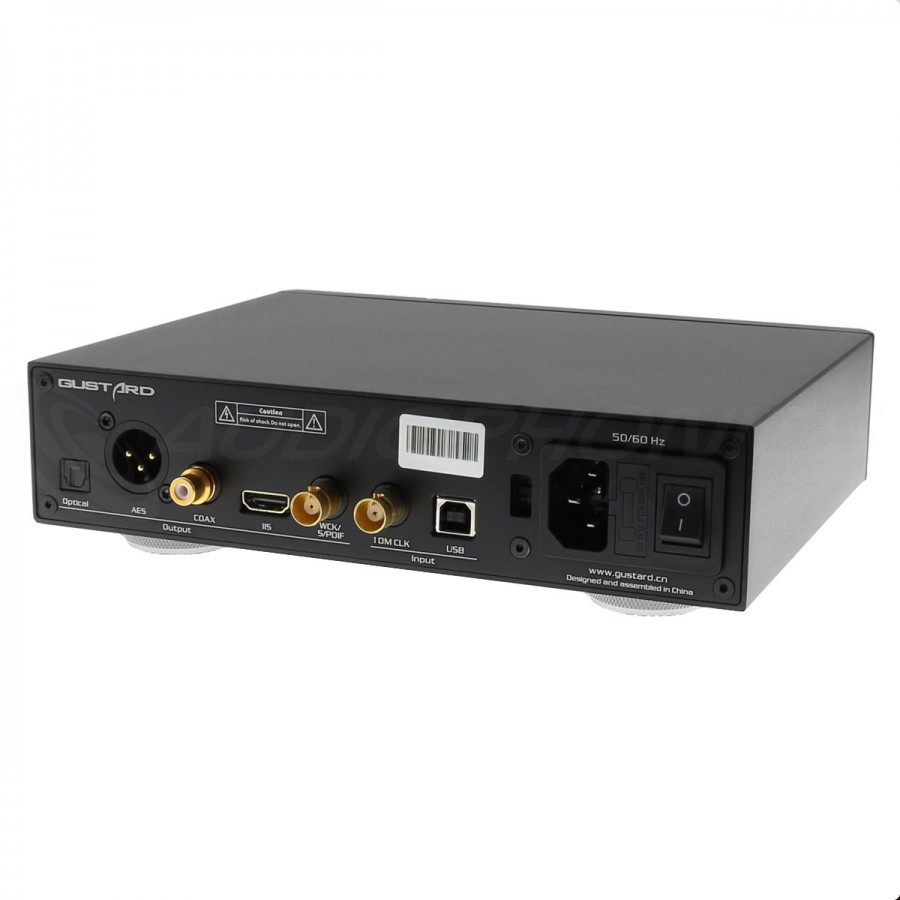

Entrées1x USB-B
1x BNC 10M 50Ω (0-16dBm)
Sorties1x Coaxial S/PDIF 75Ω
1x XLR AES3 110Ω
1x Optique Toslink
1x BNC Multifonctions 75Ω
1x I2S HDMI LVDS
Niveaux de sortiesCoaxial S/PDIF : 500mVpp @ 75Ω
XLR AES3 : 2.1Vpp @ 110Ω
BNC S/PDIF : 750mVpp @ 75Ω
BNC WCK : 3.3Vpp max.
Taux d'échantillonnages supportésI2S HDMI LVDS : PCM jusqu'à 32bit 768kHz / DSD jusqu'à DSD512
Coaxial SPDIF : PCM jusqu'à 24bit 384kHz / DoP64-128
XLR AES3 : PCM jusqu'à 24bit 384kHz / DoP64-128
Optique Toslink : PCM jusqu'à 24bit 192kHz / DoP64
BNC SPDIF : PCM jusqu'à 24bit 384kHz / DoP64-128
Fréquence de sortie horloge WCKPCM 44.1-768kHz / DSD 2.82M-22.57M
CompatibilitéWindows 7 (SP1 ou plus récent) / 8 / 10 avec driver
Mac OS
Linux
Horloges intégrées2x Accusilicon AS318-B
FPGA3x CME-HR03
Général
Consommation< 15W
Matériau boîtierAluminium sablé
Dimensions (LxPxH)220 x 170 x 50mm
CouleurNoir
Gustard U16 Interface Digitale USB ES8620 SPDIF AES/EBU I2S HDMI LVDS Accusilicon 32bit 384kHz DSD

Caractéristiques
EntréesBNC
EntréesUSB 2.0
EntréesUSB-B
SortiesBNC
SortiesI2S LVDS via HDMI
SortiesCoaxial SPDIF
SortiesOptique Toslink
SortiesXLR
CouleurNoir
