AUDIOPHONICS PSU S4-HP Module d'Alimentation linéaire DC régulé Micrel29752

Le module d'alimentation Audiophonics PSU S4-HP a été conçu pour alimenter proprement un amplificateur ou autre circuit audio en tension continue. Sa conception particulièrement rigoureuse, et la qualité de ses composants en font un excellent choix pour alimenter un amplificateur numérique ou tout autre élément haute-fidélité de faible tension tel que certains convertisseurs DAC, amplificateurs casque, etc... Autant d'appareils dont il contribue à améliorer le fonctionnement.

Moyenne des votes pour ce produit
4.8 / 5

En achetant ce produit vous obtenez 7 points de fidélité


Référence : 10435
Nouveau produit

75,00 €TTC

62,50 € HT

- +


Date d'expédition : 10-12-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations


Pour vous aider à choisir l'alimentation adaptée à vos projets, nous vous invitons à consulter cette page

Audiophonics PSU S4-HP


Module d'alimentation Audiophonics PSU S4-HP

Le module d'alimentation Audiophonics PSU S4-HP a été conçu pour alimenter proprement un amplificateur ou autre circuit audio en tension continue. Sa conception particulièrement rigoureuse, et la qualité de ses composants en font un excellent choix pour alimenter un amplificateur numérique ou tout autre élément haute-fidélité de faible tension tel que certains convertisseurs DAC, amplificateurs casque, etc... Autant d'appareils dont il contribue à améliorer le fonctionnement.

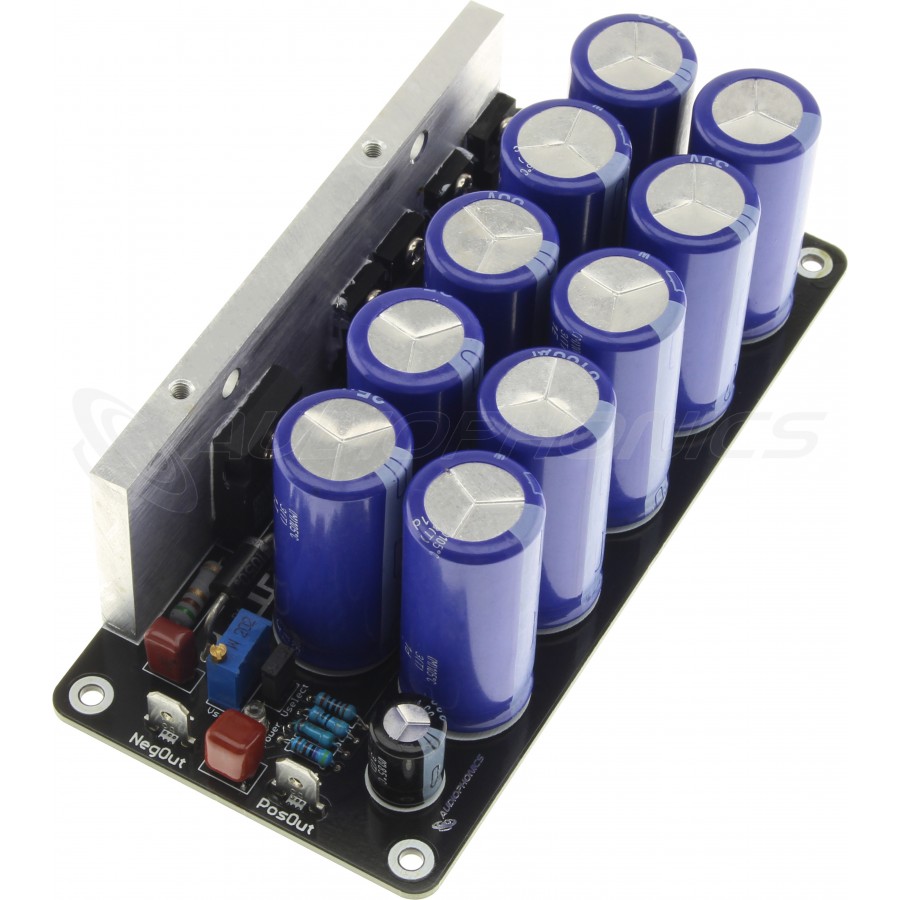

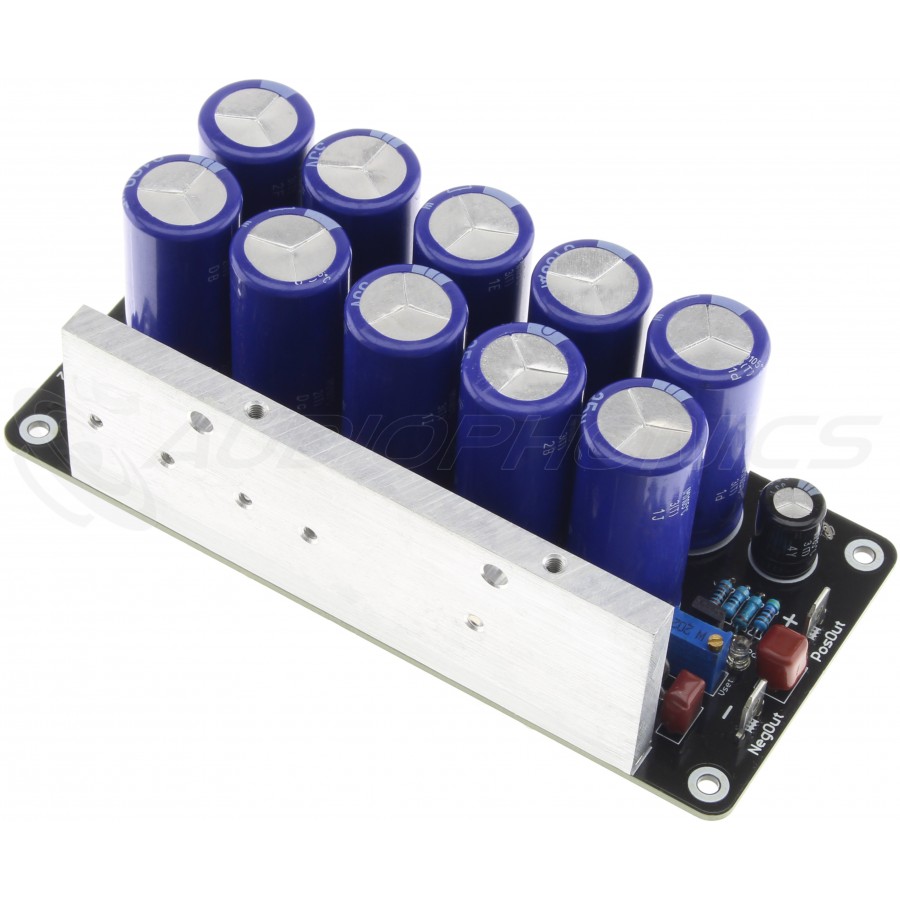

Cette version est équipée d'une plaque d'aluminium pré-percée de 6.5mm d'épaisseur de manière à optimiser la dissipation et donc les capacités de l'alimentation. Les perçages vous permettent d'intégrer ce module facilement dans le boîtier de votre choix.

Elle est dotée d'un potentiomètre et d'un cavalier permettent d'ajuster la tension de 5 à 24V à partir d'une source de tension alternative dont la valeur est comprise respectivement entre 5 et 20V AC.

L'Audiophonics PSU S4 exploite quatre redresseurs Schottky SB2045FCT en boitier TO-220 sur dissipateur, offrant de faibles pertes. Le régulateur de tension est un Micrel MIC29752BWT, un composant extremement performant grâce à son dropout extrêmement bas. (270mV@4A / 425mV@7.5A).

Côté filtrage, le module fait preuve d'une capacité impressionnante avec 10 condensateurs électrolytique de 8100µF / 35V pour un total de 81000µF pour limiter le ripple, et donc le dropout nécéssaire. Un condensateur OsCon Low ESR de 220µF permet de stabiliser la sortie.

Cette conception en plus d'offrir une sortie d'une grande stabilité, permet de fournir un courant important tout en limitant la dissipation thermique avec un bon rendement pour du linéaire. A titre d'exemple, pour fournir 12V DC 7.5A, un torique de 11.5V AC est suffisant (dropout général de seulement 4.2V). Soit environ 31W de disspation pour 90W de sortie.

Caractéristiques
Redresseurs Schottky4x SB2045FCT
Condensateurs10x 8100µF 35V
1x 220µF 35V (filtrage sortie)
Régulateur de tensionMicrel MIC2975BWT
Résistance de déchargeIntégrée
Tension de SortieAjustable au moyen d'un potentiomètre de précision + jumper :
Jumper On : Ajustable de 12 à 24V
Jumper Off : Ajustable de 5 à 12.5V
(La tension du transformateur devra correspondre)
Spécifications
Tension de SortieVariable de 5 à 24V
Courant de sortie maxiJusqu'à 7.5A en fonction du dissipateur
Puissance de sortie maxiEnviron 150W
Dimensions130 x 60 x 43mm.
Entraxes50mm, 120mm
Entraxes des perçages radiateurs50mm
Poids204g
Tension du transformateur5 à 20V AC
(Exemple : 11 ou 12V AC pour une sortie en 12V DC, le transformateur doit pouvoir délivrer une tension de sortie redréssée créant un delta de 4 à 6V DC).

Caractéristiques
EntréesConnecteur PCB
SortiesConnecteur PCB
Tension de sortie (V)10.0
Tension de sortie (V)24.0
Tension de sortie (V)12.0
Tension de sortie (V)20.0
Tension de sortie (V)15.0
Tension de sortie (V)5.0
Courant de sortie (A)7.5
Tension d'entrée (V)NC
Type d'AlimentationAlimentation Linéaire Régulée

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.8 / 5
6 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
très bonne alimentation
elle vient remplacer trois modules à base de LT 1084 avec un condo 4700 µf qui alimentait deux PC dédiés (serveur Roon et lecteur Roon sous fédora ccrma avec 35 et 10 W de tpd)

Pour à peine plus chère, la différence est bluffante.
Les basses sont plus tendues, les timbres et la dynamique sont à l'avenant, les détails ressortent mieux.
Meilleur silence de fond.
C'est clair que l'alimentation est la clef de la qualité audio.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS PSU S4-HP Module d'Alimentation linéaire DC régulé Micrel29752
Note :
 5/5
Date :
Qualité remarquable
Je l'utilise pour alimenter en 24V un ampli casque à lampes avec en amont une module SPMS calé sur 25.5V. Cela donne d'excellent résultats en terme de qualité sonore. Très satisfait.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS PSU S4-HP Module d'Alimentation linéaire DC régulé Micrel29752
Note :
 5/5
Date :
alimentation linéaire
j'utilise cette alimentation pour alimenter un l streamer de réseau de haut performance (3DLAB.nanoplayer).en remplacement de l'alim d'origine (un vulgaire boitier 220v/9v, polluant à fond..!.
le résultat est saisissant , lors d'une écoute "audiophile". (j'ai une installation avec un ampli a tube 845, et des baffles en supravox, de conception maison.) . SUPER RESULTAT. bravo.
 (2)
 (0)
Cet avis a été posté pour AUDIOPHONICS PSU S4-HP Module d'Alimentation linéaire DC régulé Micrel29752
Note :
 5/5
Date :
AUDIOPHONICS PSU S4-HP
Utilisée pour alimenter une carte mère sous Daphile (CPU de 10w de TDP).
Dimensionner impérativement le radiateur en fonction de la consommation, stabilité parfaite du voltage de sortie. A l'écoute, très supérieure aux cartes avec régulateur LT1083, différence de prix importante mais justifiée.
 (0)
 (0)
Cet avis a été posté pour AUDIOPHONICS PSU S4-HP Module d'Alimentation linéaire DC régulé Micrel29752
Note :
 5/5
Date :
Sound
So far this has proved be excellent, voltage once set is rock solid, although the load i have on it is well below its rating (maximum of 2amps) and at that it runs cool.

Fairly robust it has with stood a dead short on the output due to me using a faulty low voltage power socket. In dead short conditions the unit did get hot and then shut down, after removing the the short and letting it cool down it powered back up and is sound.

Pair with a good transformer and you have an excellent linear power supply, recommended.
