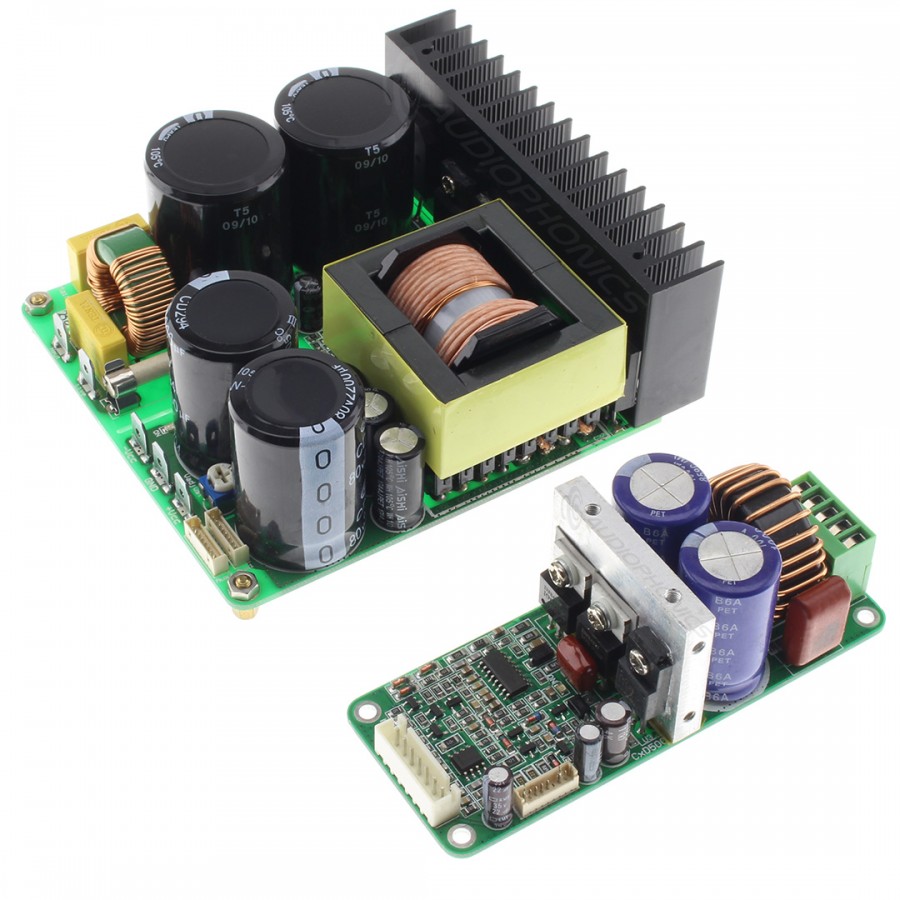

CONNEX Kit Module Amplificateur Class D CxD500 500W mono + Alimentation SMPS600RXE 600W

Kit Amplificateur Class D CxD500 500W mono + SMPS600RXE 600W
Ce kit Connex comprenant un amplificateur Mono Class D CxD500 de 500W sous 4 ohms et son alimentation à découpage (SMPS) vous permet d'obtenir une base solide pour tout besoin d'amplification puissante. Basé sur le contrôleur IR2092S et les transistors MOSFET IRFB4227 cet amplificateur permet de disposer d'une puissance impressionnante pour un encombrement minimum.

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 19 points de fidélité


Prévenez-moi lorsque le produit sera disponible !
Référence : 8237
Nouveau produit

199,00 €TTC

165,83 € HT

- +


Disponible sur commande
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Informations

CONNEX Kit Module Amplificateur CxD500 + SMPS600RXE

Module Amplificateur Class D CxD500 500W mono + Alimentation SMPS600RXE 600W

Kit Module Amplificateur Class D CxD500 500W mono + Alimentation SMPS600RXE 600W

Ce kit Connex comprenant un amplificateur Mono Class D CxD500 de 500W sous 4 ohms et son alimentation à découpage SMPS600RXE vous permet d'obtenir une base solide pour tout besoin d'amplification puissante. Basé sur le contrôleur IR2092S et les transistors MOSFET IRFB4227 cet amplificateur permet de disposer d'une puissance impressionnante pour un encombrement minimum. Un système anti "ploc" à l'allumage est intégré pour permettre d'allumer et d'éteindre le module en silence. Il est nécessaire de fixer le radiateur Aluminium au boitier pour améliorer la dissipation.
Ce module nécessite une tension d'alimentation DC comprise entre +-62V à +-86V pour l'étage de puissance, un tension d'entrée DC de +-18 à +-28V 20-30mA pour l'étage d'entrée et une tension séparée, référencée à V- avec la valeur dans la plage de 16V à 25V à 40-50mA pour l'étage pilote. L'alimentation appropriée pour un module d'amplification CxD500 afin d'obtenir une puissance de 500W sous 4 ohms est le module SMPS600RXE de la marque CONNEX.

SMPS600RXE : Module d'Alimentation à Découpage 600W / +/-72V

L'alimentation à découpage SMPS600RXE de Connex est un modèle à très haut rendement capable de développer une puissance nominale de 600W dans un encombrement extrêmement réduit. La SMPS600RXE intègre une protection contre les surintensités qui limitent le courant de sortie à environ 120% de la puissance crête maximum (760W), soit environ 800W. La version livrée est une +/- 72 V. Elle possède également une sortie différentielle basse consommation, +-24V à 200mA et une sortie basse consommation 24V 300mA.

La principale caractéristique de cette alimentation est l'absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement. Le montant des EMI est moindre que n'importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.

Kit Module Amplificateur Class D CxD500 500W mono + Alimentation SMPS600RXE 600W

Les connectiques du Kit Connex CxD500 + SMPS600RXE

CONNEX Kit Module Amplificateur Class D CxD500 500W mono + Alimentation SMPS600RXE 600W
1Sortie HP sur connecteur phoenix
2Entrée d'alimentation principale sur connecteur phoenix
3Entrée d'alimentation secondaire micro JST 1.25mm 8 pins
4Entrée signal audio connecteur XH 2.54 7 pins
5Sorties d'alimentation secondaires AUX 1/AUX 2 Micro JST 1.25mm 8 pins
6Sortie alimentation principale +/- 72V
7Entrée alimentation secteur
8Jumper de sélection 230V vers 120V

Caractéristiques techniques

Spécifications
Type de produitKit module d'amplification CxD500 + module d'alimentation SMPS600RXE
Module amplification CxD500
CanauxMono (1)
Type d'amplificateurClass D
Entrées1x Entrée audio connecteur PCB XH2.54 7pins
1x Entrée alimentation bornier phoenix 3 contacts
1x Entrée alimentation secondaire Micro JST 1.54mm
Sortie1x Sortie HP bornier phoenix 2 contacts
ControleurIRS2092S
TransistorsIRFB4227 (MOSFET)
Puissance500W @ 4Ω
Dimensions100 x 40 x 35mm
Entraxes32 x 92 mm (M3)
PoidsEnviron 0.11kg
ProtectionSurintensité / surtension / sous-tension / surchauffe
Module d'alimentation SMPS600RXE
Plage de voltage d'entrée120V ou 230V AC (Livrée en 230V, Jumper de sélection 120V sur PCB)
Entrée1x Entrée alimentation secteur 120V / 230V
SortiesSortie alimentation principale +/- 72V
1x
Sorties d'alimentation secondaires AUX 1 / AUX 2 Micro JST 1.25mm 8 pins
Puissance nominale600W
Puissance maximale760W
Voltage de sortie+/- 72V
Voltage et tension des sorties auxiliaires+/- 24V 200mA
24V300mA
Poids Environ 0.5kg

Caractéristiques
EntréesConnecteur PCB
EntréesXH 2.54mm
SortiesConnecteur Phoenix
Canaux1 (Mono)
ClassClass D / T
Composant amplificationTransistors
Puissance (W)500.0
