LJM L20.5 KEC Modules Amplificateurs (La paire)

Nouveau
Le module amplificateur LJM L20.5 KEC est basé sur l'utilisation de 4 paires de transistors KEC PNP KTB817 et NPN KTD1047. Fonctionnant en classe AB, il est capable de fournir une puissance de sortie jusqu'à 400W sous 4Ω ou 200W sous 8Ω, avec un courant de sortie atteignant 15A, tout en maintenant un niveau de bruit extrêmement faible avec un THD+N de 0.001% (A-weighted).

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 4 points de fidélité


Référence : 19953
Nouveau produit

49,90 €TTC

41,58 € HT

- +


Date d'expédition : 10-12-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

LJM L20.5 KEC Modules Amplificateurs KTB817 KTD1047 Class AB 400W 4 ohm (La paire)

Photo du LJM L20.5 KEC

Le module amplificateur LJM L20.5 KEC est basé sur l'utilisation de 4 paires de transistors KEC PNP KTB817 et NPN KTD1047. Fonctionnant en classe AB, il est capable de fournir une puissance de sortie jusqu'à 400W sous 4Ω ou 200W sous 8Ω, avec un courant de sortie atteignant 15A, tout en maintenant un niveau de bruit extrêmement faible avec un THD+N de 0.001% (A-weighted). Par ailleurs, le module est doté d'une entrée cascode et d'une sortie CFP (Complementary Feedback Pair). L'étage de gain repose sur trois transistors : KB1369, H669A et KD2061. Concernant l'alimentation, il est recommandé d'utiliser une tension de +/-24V à +/-63V via les bornes dédiées. L'entrée du signal s'effectue via un bornier à vis et la sortie du signal amplifié par cosse.

Ce module amplificateur nécessite d'être couplé à un module de protection HP. LJM dispose par exemple d'un module de protection 63V 4700uF disponible ici.

Aperçu du module LJM L20.5 KEC

Aperçu du module LJM L20.5 KEC
1Entrée d'alimentation AC
2Sortie amplifié du signal
3Entrée du signal
42 paires de transistors KB817
52 paires de transitors KD1047

La cosse GND partage le GND de l'alimentation et le pole négatif du haut parleur.

Exemples de schéma de câblage des modules LJM L20.5 KEC

Vous trouverez ci dessous des exemples de câblage des modules d'amplification LJM L20.5 KEC avec le module d'alimentation et de protection HP 63V 4700uF.

Exemples de schéma de câblage des modules LJM L20.5 KEC

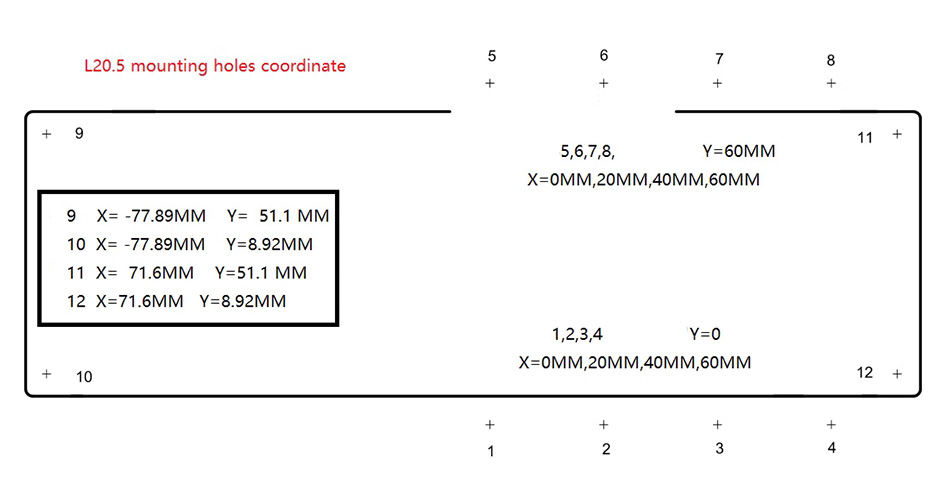

Coordonnées des trous de montage du module LJM L20.5 KEC

Caractéristiques techniques

Spécifications
Type de produitModule amplificateur
Classe d'amplificationAB
Transitors4x KEC PNP KTB817
4x NPN KTD1047
Canaux2 (1 par PCB)
EntréeEntrée analogique sur bornier à vis
SortieSortie sur cosses
Puissance de sortie2x400W @ 4 ohm / 2x200W @ 8 ohm (alimentation +/-63V)
2x250W @ 4 ohm / 2x125W @ 8 ohm / 2x500W @ 2 ohm (alimentation +/-50V)
Sensibilité d'entrée2V
Courant de sortie max15A
Réponse en fréquence20Hz-25kHz
THD+N0.001% (A-Weighted)
SNR> 98dB
Facteur d'amortissement> 400 @ 8 ohm de charge
Gainx31
Général
Alimentation> +/-12V
< +/-65V
Dimensions PCB156 x 49mm
Conditionnement1x Paire de modules amplificateurs LJM L20.5 KEC
8x Cosses à sertir
16x Feuilles d'isolation pour transistors
Mesures du module LJM L20.5 KEC

Caractéristiques
EntréesBorniers à vis
SortiesConnecteur PCB
Canaux2 (Stéréo)
ClassClass A / AB
Composant amplificationTransistors
Puissance (W)400.0
