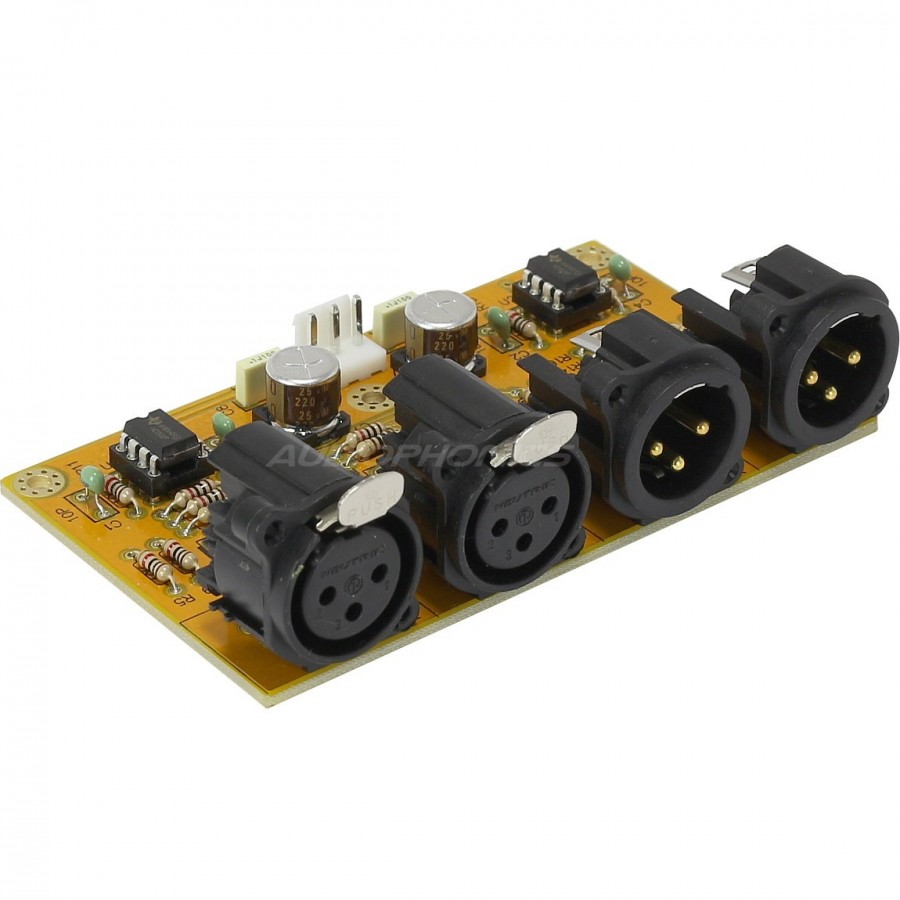

Circuit buffer Symétriseur et désymétriseur RCA vers XLR / XLR vers RCA

Circuit buffer de symétrisation et désymétrisation RCA vers XLR / XLR vers RCA

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 1 point de fidélité


Référence : 11661
Nouveau produit

19,90 €TTC

16,58 € HT

- +


Date d'expédition : 15-10-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Informations

Ce module stéréo symétriseur des plus intelligent permet de transformer tous signal RCA asymétrique vers symétrique XLR et inversement. Tous les cas de figure sont imaginables :

  • RCA Asymétrique vers XLR symétrique
  • XLR symétrique vers RCA Asymétrique

Il peut aussi servir de simple buffer :

  • XLR symétrique vers XLR symétrique
  • RCA asymétrique vers RCA asymétrique

Il sera utile pour la conception des sorties de lecteurs CD, DAC, préamplificateurs. La partie régulation en LM317/337 permet un faible bruit d'alimentation (dépend de l'alimentation branchée).

Équipé d'amplis OP de type DIP 8 5532 interchangeable, la signature sonore est modifiable à volonté dans notre large gamme d'AOP stéréo (voir accessoires en bas de page).

Caractéristiques :

  • Dimensions de la carte : 104x61x32mm
  • Entraxes de fixation circuit imprimé : 98x34mm
  • Oeillets pour entretoises M3
  • Poids : 77 g
  • Tension d'Alimentation du module :  +/-15V DC
  • Contact plaqué Or sur le circuit imprimé
  • Deux AOP type 5532 sur support DIP 8 interchangeable




Caractéristiques
EntréesXLR
SortiesRCA
SortiesXLR
Canaux2 (Stéréo)

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
5.0 / 5
2 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
Une bonne et belle réalisation
Ce buffer qui s'intercale entre un DAC ATTOL sortie RCA et un processeur numérique entrée XLR, a nettement contribué à améliorer la qualité musicale de cette installation Hi Fi. A noter que ce circuit imprimé est le même que celui du buffer prêt à l'emploi sur le site Audiophonics. Cette réalisation personnalisée n'est pas plus avantageuse en terme de prix, mais permettait de faciliter son intégration dans le meuble Hi Fi par le choix du coffret approprié. A ce circuit s'ajoutent : l'alimentation : (transformateur et module séparés), un filtre secteur, un porte fusible et un câble. Viennent ensuite les embases RCA, le boîtier, sans compter le temps de la préparation avant la mise en boîte. Les quelques soudures « rudimentaires » des embases RCA terminent le montage. L'observation des images de l'intérieur du buffer prêt à l'emploi permet de se faciliter la tâche, notamment en ce qui concerne le câblage des embases RCA, reliées au circuit imprimé par du fil de cuivre rigide nu. Une pratique peu courante, où habituellement le câblage des entrées et sorties en interne d'un amplificateur fait l'objet de plus d'attention. Liaison couramment faite d' un conducteur souple entouré d'un gainage en plastique et un fil de masse, les deux soudés le plus proche possible. Ce câblage est d'ailleurs prévu sur le circuit imprimé. Cette pratique qui pour moi était une découverte semblait manquer de logique mais il fallait quand même l'essayer. Chose faite : et c'est aussi bien, sinon mieux, avec du fil d'argent rigide (1mm) recouvert d'un plastique transparent. Mais la présence du transformateur torique sans coque de protection me faisait redouter le pire. Je m'attendais à entendre un souffle, un ronflement, où je ne sais quoi d'autre dans les enceintes mais rien de tout cela ne s'est produit. Ces amplis opérationnels sont sûrement étudiés pour filtrer tout ce qui est indésirable dans la musique. Notons tout de même une légère différence de tonalité des aiguës : entrée RCA sortie XLR par rapport à la connexion : entrée XLR sortie XLR. Une sonorité des tweeters pas désagréable du tout, au contraire avec plus de finesse. Mais cela peut être dû aux qualités respectives des câbles. Chose à vérifier.
Réalisation dont la mise en œuvre est récompensée dès la première écoute par une nette amélioration du son : un gain d'amplitude non négligeable débarrassé de crêtes indésirables. En conclusion :une musique neutre et transparente. Et c'est sans parler des qualités exceptionnelles de ce buffer, amélioré par la suite avec des MUSES 8920. Cette réalisation d'un bon rapport qualité-prix, a sa place dans les installations les plus courantes et même les plus élaborées.
 (0)
 (0)
Cet avis a été posté pour Circuit buffer Symétriseur et désymétriseur RCA vers XLR / XLR vers RCA
Note :
 5/5
Date :
Module indispensable
Pour ceux qui utilisent des liaisons symétriques, il s'agit d'un module de très bonne facture qui fonctionne effectivement tel que décrit. Juste un petit bémol, il manque en entrée un filtre HF en PI de type double self VK200 et un condensateur 1nF si la ligne est très perturbée. On aurait aussi pu prévoir une alimentation 48V DC (pour micro amplifié avec sortie équilibrée sur transformateur) mais ceci n'enlève rien aux capacités de ce petit module.
 (1)
 (0)
Cet avis a été posté pour Circuit buffer Symétriseur et désymétriseur RCA vers XLR / XLR vers RCA
