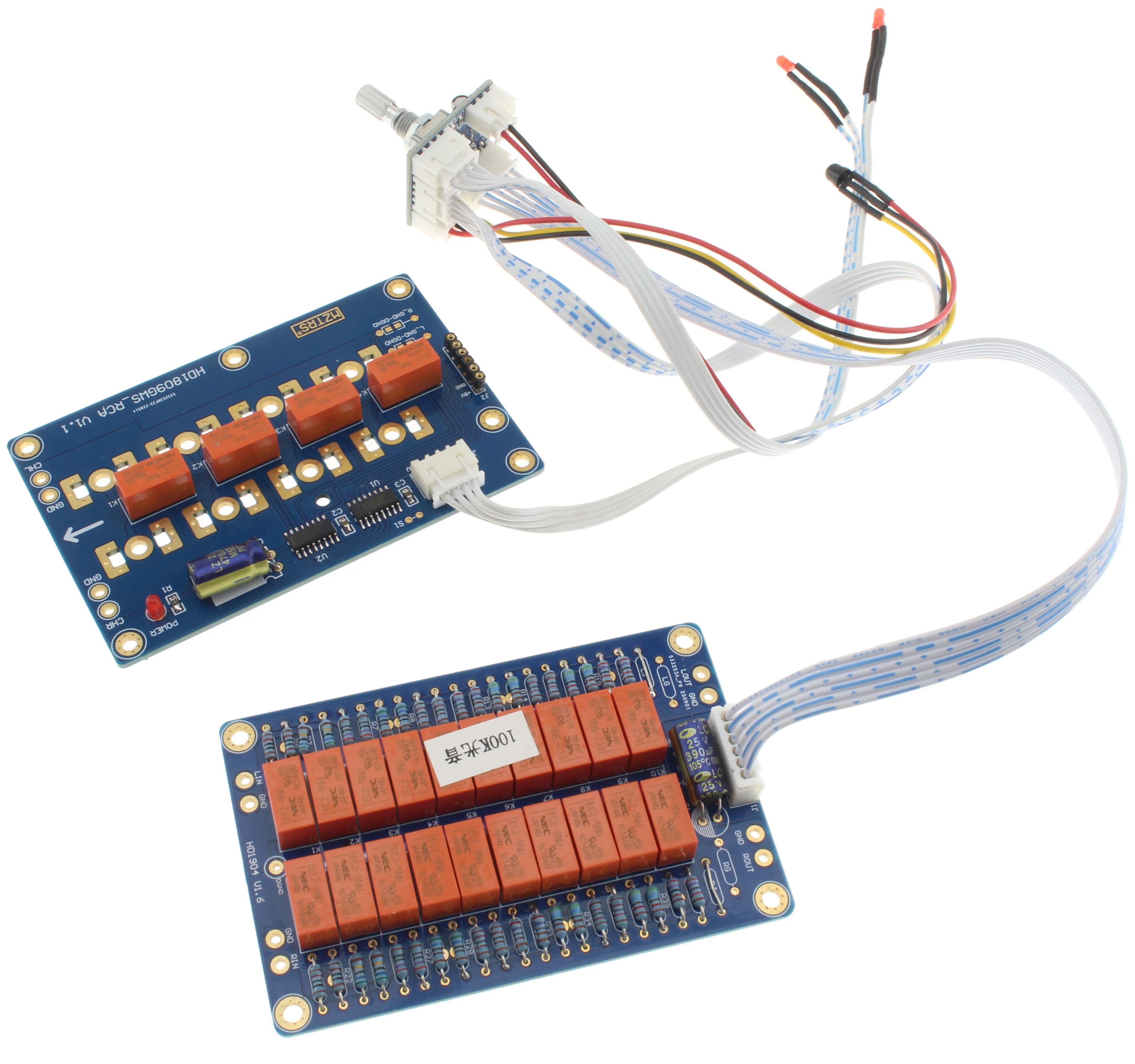

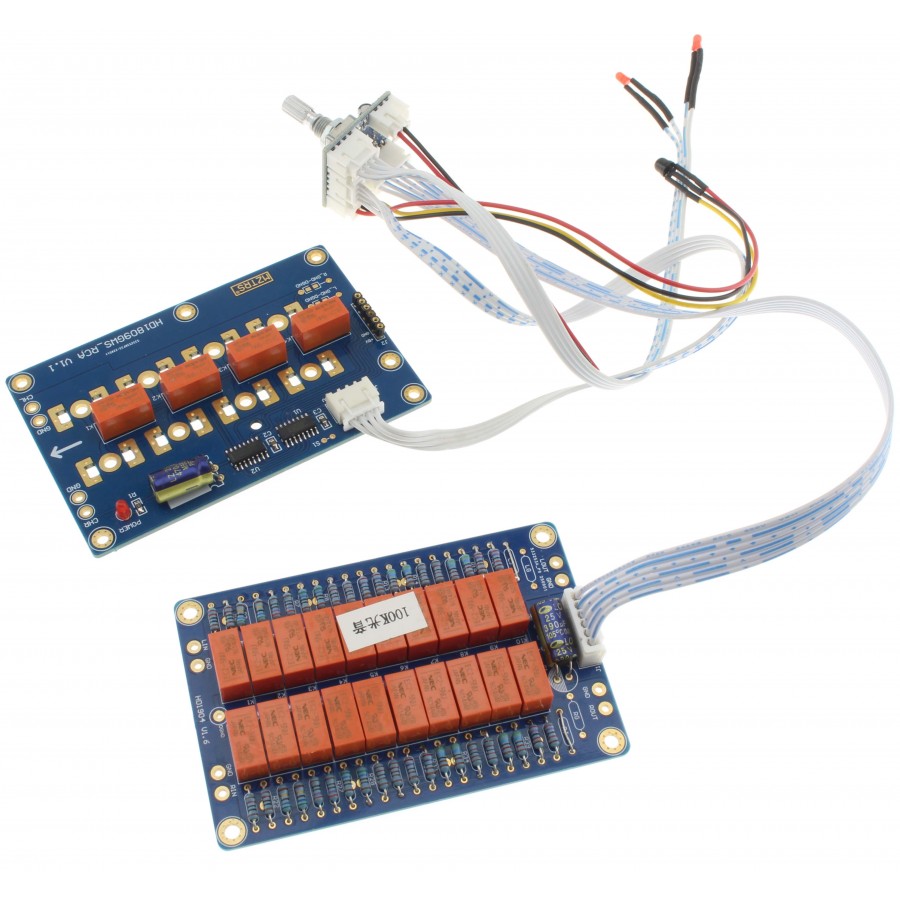

Module de Contrôle de Volume à Relais Sélecteur de Source RCA 100K

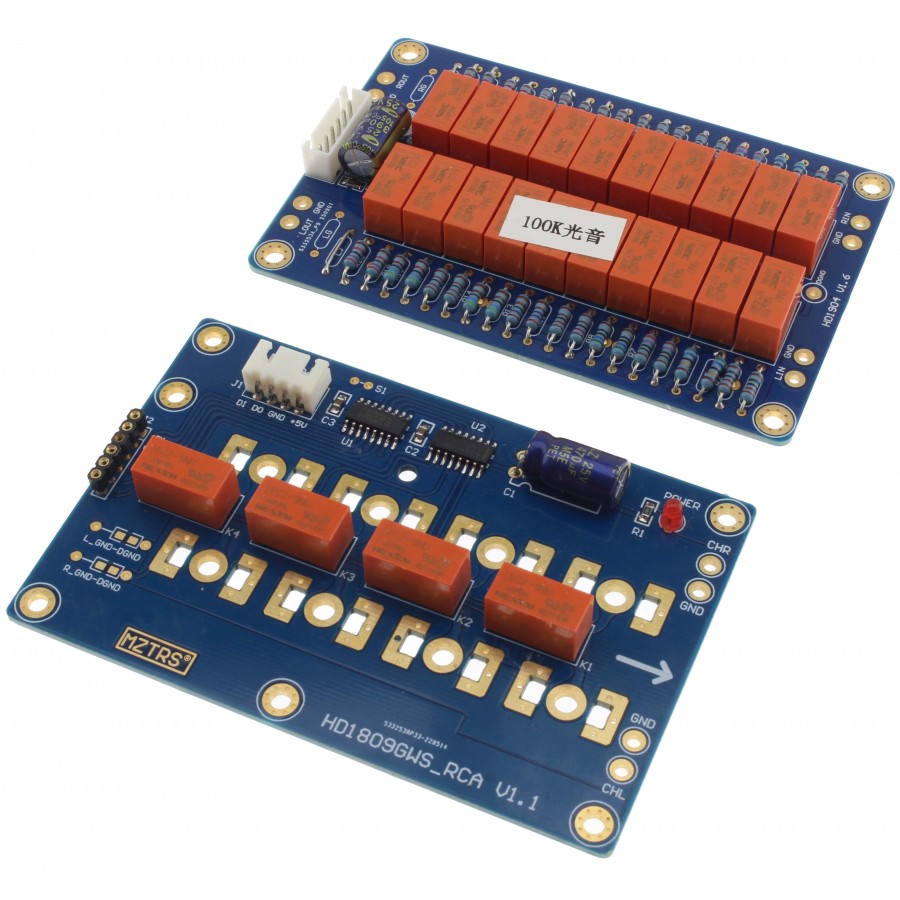

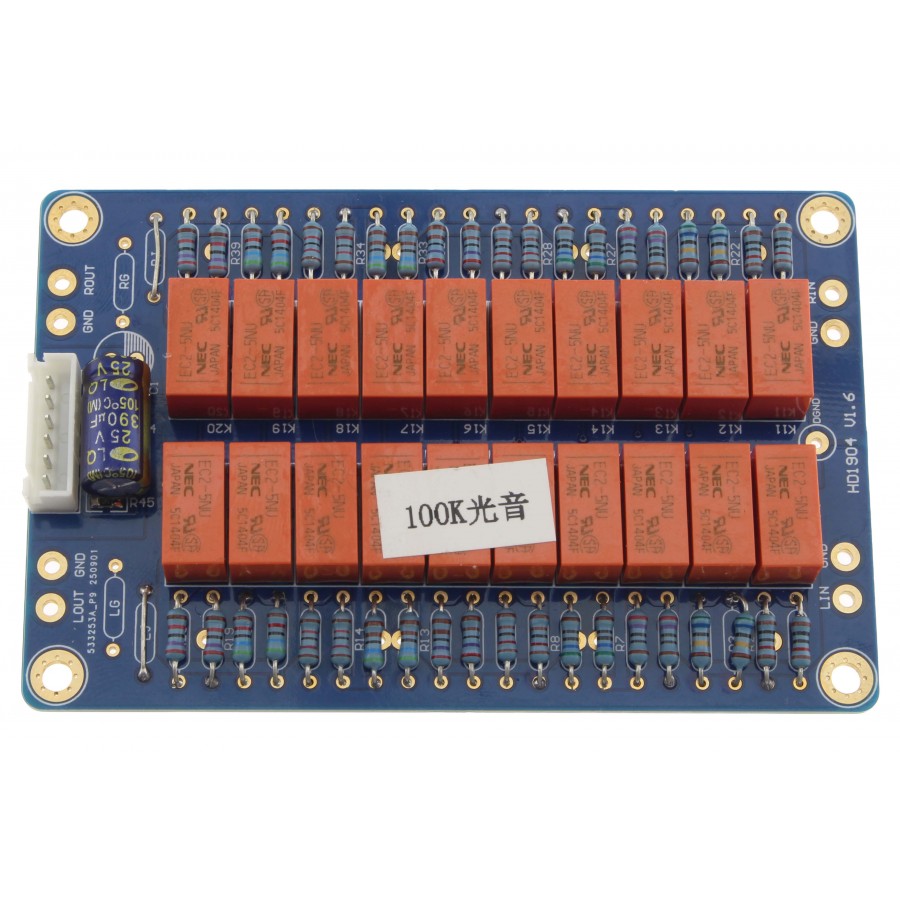

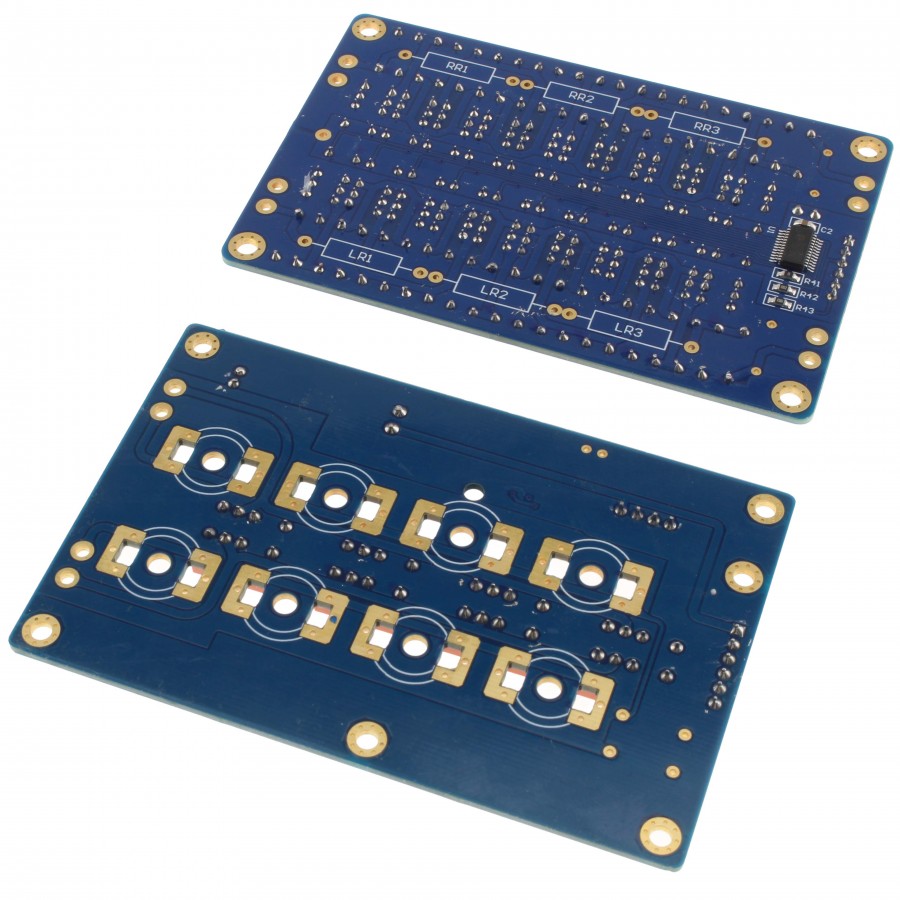

Ce module est un contrôleur de volume et sélecteur de sources audio utilisant une architecture à relais et réseau de résistances, ce qui élimine totalement les défauts des potentiomètres mécaniques (résistances de contact, bruit de frottement, déséquilibre gauche/droite) et améliore significativement la qualité sonore. Le volume est réglé par 1024 niveaux de pas via un encodeur rotatif ou une télécommande, avec une gestion entièrement assurée par MCU, garantissant une variation stable sans saut ni parasite. La valeur de résistance est de 100 kΩ. Le circuit audio est un chemin purement résistif, utilisant des résistances audio haute précision, des relais de signal NEC japonais à contacts argent assurant une excellente conductivité, et des PCB à finition ENIG (or chimique) pour les voies audio ; la carte de contrôle utilise une finition HASL car le signal audio n’y transite pas. Le module propose 7 amplitudes de pas de réglage du volume (le mode 1024 pas correspond à 4 clignotements LED), permettant d’adapter la finesse de réglage selon le gain de l’amplificateur de puissance. Il intègre de nombreuses fonctions avancées : sélection de source, mute instantané, retour du volume à zéro, volume progressif, volume par défaut programmable à l’allumage, et protection contre le volume excessif empêchant de dépasser un niveau maximal défini afin de protéger les haut-parleurs. L’alimentation est dédiée exclusivement au système de contrôle et n’intervient pas dans le chemin audio ; selon la configuration, le type d’alimentation peut varier pour garantir une stabilité optimale sans impact sur la qualité sonore. Les procédures de réglage (volume par défaut, limite maximale, pas de variation) s’effectuent via un bouton de configuration et des touches de validation/retour clairement définies.

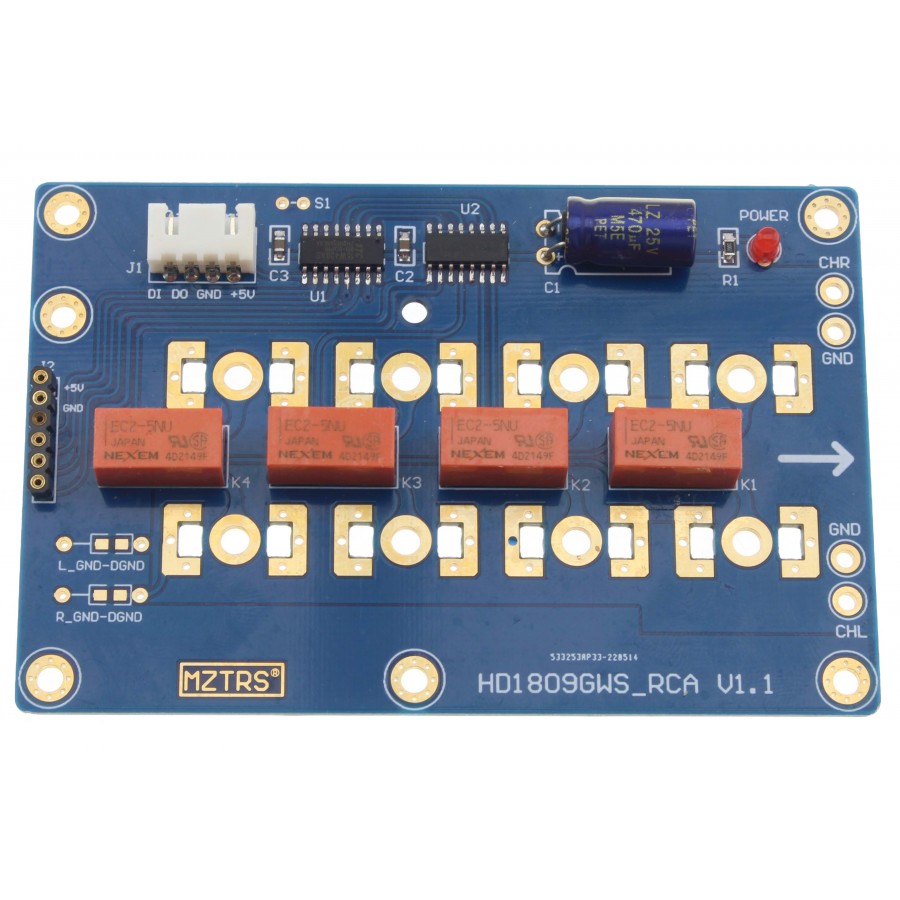

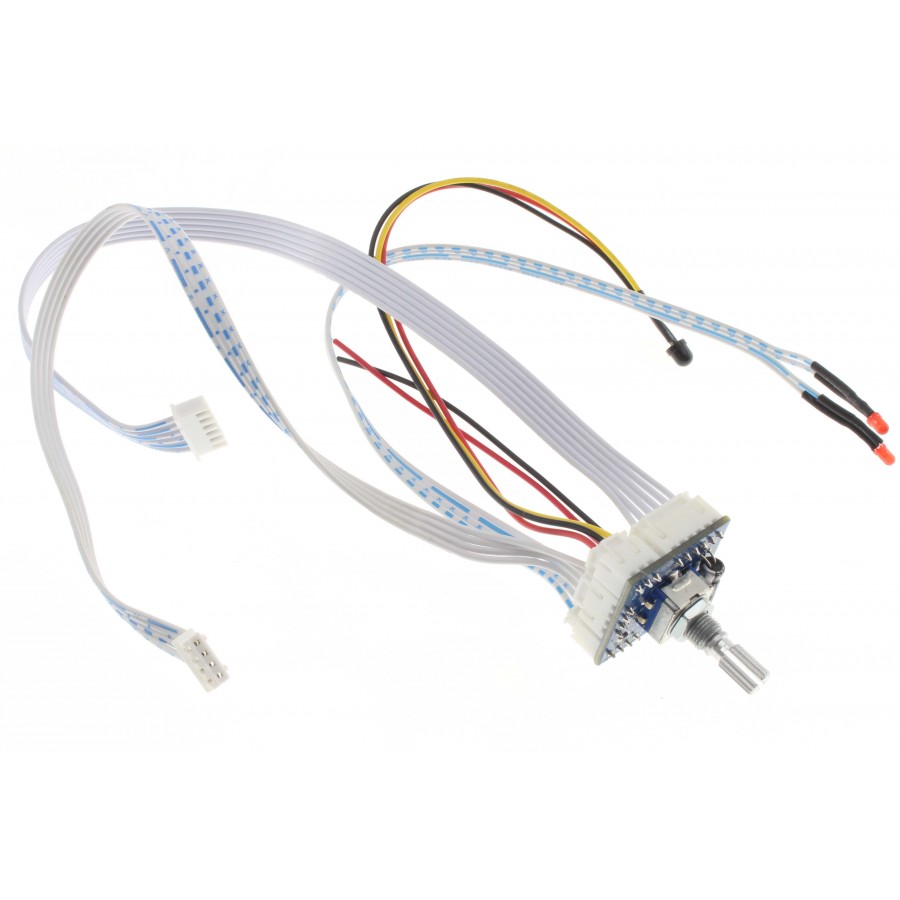

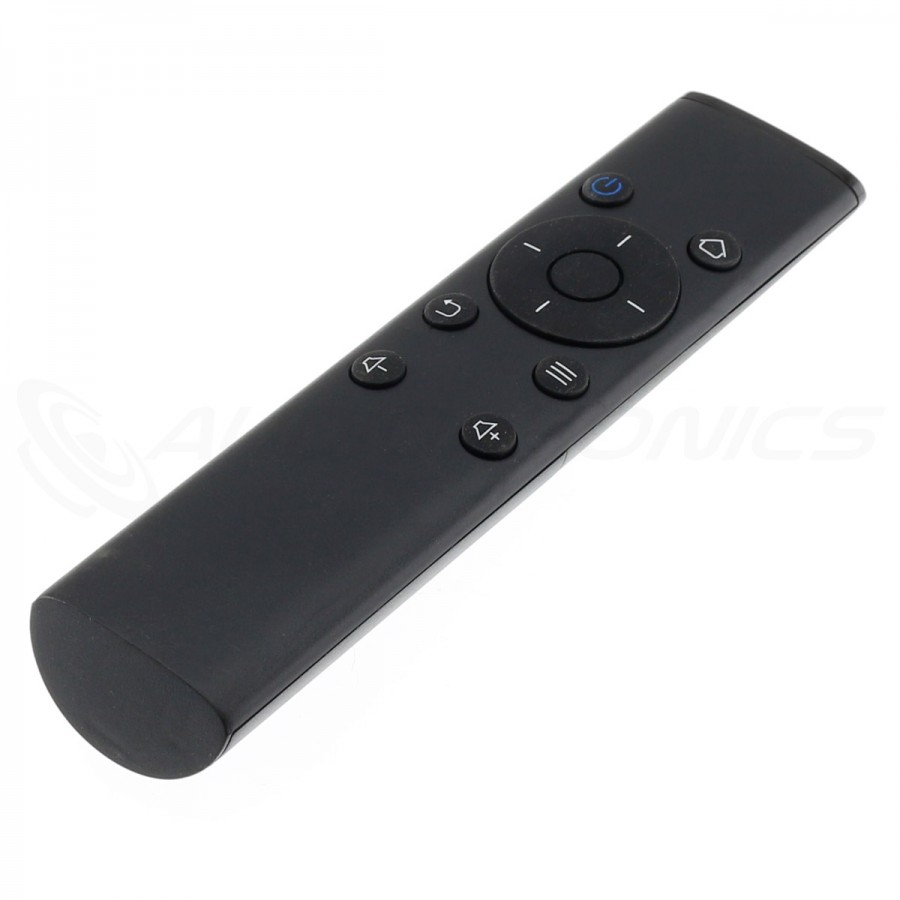

Le contrôle se fait via un potentiomètre ALPS 27. Le contrôleur de volume est livré avec un volume de sélection de source sur lequel pourront être installés 4 paires de connecteurs RCA (vendus séparément). La masse de l'alimentation, ainsi que celles des canaux gauche et droit sont indépendantes. L'ensemble des fonctionnalités peuvent être contrôlés à distance grâce à la télécommande fournie.

Mode d’utilisation :

1. Méthode de réglage de la limite de volume maximal : maintenez le bouton de réglage (en bas à gauche) jusqu’à ce que le voyant de réglage clignote en continu, puis relâchez. Ajustez ensuite le volume à la valeur souhaitée (par exemple, réglé au niveau 58). Une fois terminé, quelle que soit la manipulation, le volume ne dépassera plus le niveau 58, sauf si le réglage est modifié à nouveau. Appuyez ensuite sur le bouton en haut à droite pour confirmer ; lorsque le voyant cesse de clignoter, le réglage est réussi.

2. Méthode de réglage du volume par défaut : maintenez le bouton de réglage (en bas à gauche) jusqu’à ce que le voyant clignote en continu, puis relâchez. Réglez le volume à la valeur souhaitée, puis appuyez sur le bouton OK central en haut à droite pour confirmer ; lorsque le voyant cesse de clignoter, le réglage est réussi.

3. Après être entré en mode réglage, si vous ne souhaitez pas effectuer de réglage, appuyez directement sur le bouton retour pour quitter le mode réglage.

4. Méthode de réglage des 7 amplitudes de pas de résistance : maintenez le bouton « réglage » en bas à gauche pendant quelques secondes jusqu’à ce que le voyant clignote en continu, relâchez, appuyez sur le bouton « gauche » pour observer le nombre de clignotements, puis appuyez directement sur le bouton « retour ».
