Rythmik Audio DS1501 SLV 15" + Amplificateur A370PEQ3 DIY KIT

Ce kit permettant la réalisation d'un caisson de basse résolument "Audiophile" contient tout le nécessaire à sa mise en œuvre sauf la menuiserie.

Disposant d'une technologie (Direct Servo) et d'une puissance peut commune, il est le complément indispensable à tout système digne de ce nom.

Focus sur la technologie Direct-Servo :

• Les effets de la compression thermique sont éliminés en fonctionnement normal.
• Permet une plus grande efficacité qui nécessiterait normalement un amplificateur plus puissant.
• L'extension des infra basses peut être réalisée en utilisant un pilote de faible masse avec une réponse transitoire inégalée.
• Les effets de mémoire mécaniques et thermiques sont réduits, ce qui améliore la réponse transitoire.
• La valeur effective Q de 0,3 permet un pilotage beaucoup plus serré et plus précis que les modèles conventionnels.
• Réduction maximale de la contre réaction des basses à l'intérieur du caisson.

Caractéristiques générales :

• HP : Driver  DS1501 SLV 15" (38 cm) haute excursion avec système breveté Direct Servo
• Matériaux : Saladier et cône Aluminium, suspension caoutchouc
• Amplificateur 370W RMS Classe A servo B / breveté contrôlé
• Réponse en fréquence : 14 à 200Hz (-2dB @ 14Hz) avec des entrées LFE dans A370PEQ3 / XLR2 / XLR3
• Réponse en fréquence : 14 à 100Hz (-2dB @ 14Hz) avec entrées LINE IN sur tous les modèles
• Pente de recouvrement de 12 ou 24dB / octave (PEQ et les versions XLR)
• Filtre (passe-bas) : 25 - 100Hz
• Filtre (passe-haut) : 20Hz 18dB / octave
• Réponse en phase déphasage
• Ajustement de phase de 0 à 180 degrés - variation continue
• Facteur d'amortissement de basse : paramètres haut (Q = 0,5), moyen (Q = 0,7) et faible (Q= 1,1)

Contenu du kit :

• Module amplificateur : A370PEQ3 (370W RMS)
• Haut parleur : DS 1505 15" 38 cm
• Amortissant spéciale Subwoofer : 135 x 85 cm
• Schéma téléchargeables pour la réalisation d'un caisson clos ou basse réflexe

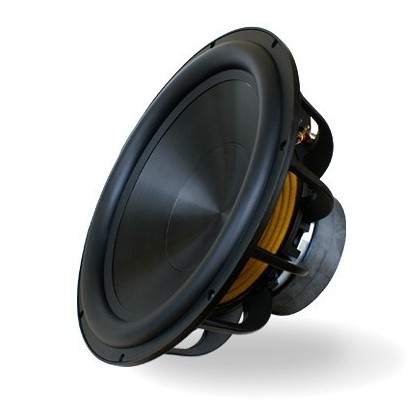

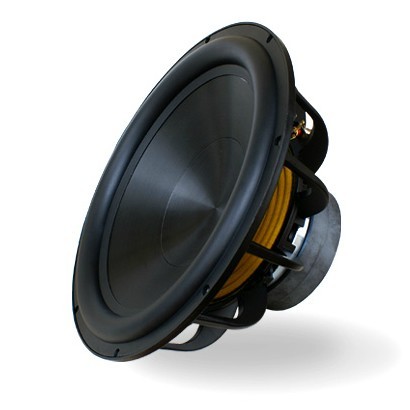

Détails du Haut parleur :

• Cône rigide-cône en aluminium noir anodisé
• Haute excursion linéaire - 1,2" crête à crête (15mm aller uniquement)xmax
• Haute excursion mécanique - 1,8" crête à crête (xmech) pour réduire le risque de talonnage
• Faible masse en mouvement - 24 ohms bobine ultra mince de détection pour un fonctionnement asservi
• Fils conducteurs tissés - empêche cliquetis pendant l'excursion haute
• Bornes à ressort plaqué Or pour le raccordement aisé des câbles sans soudure

DS1501

Amplificateur A370PEQ3

Datasheet constructeur (PDF)

Schéma Clos :

Cliquez pour ouvrir le document (PDF)

Schéma Bass Reflex :

Cliquez pour ouvrir le document (PDF)
