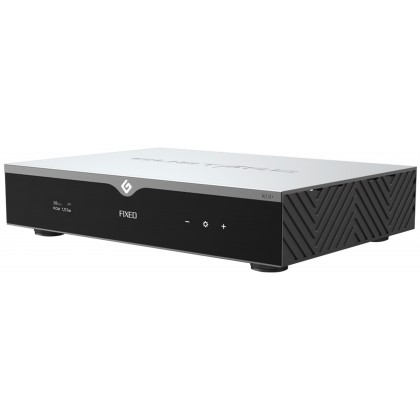

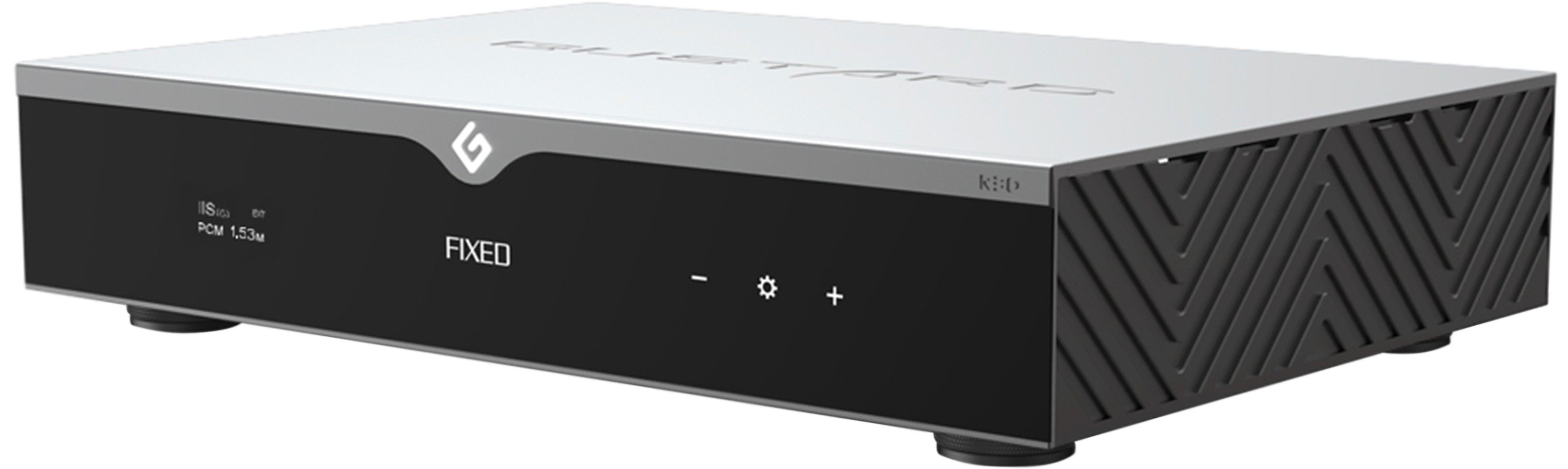

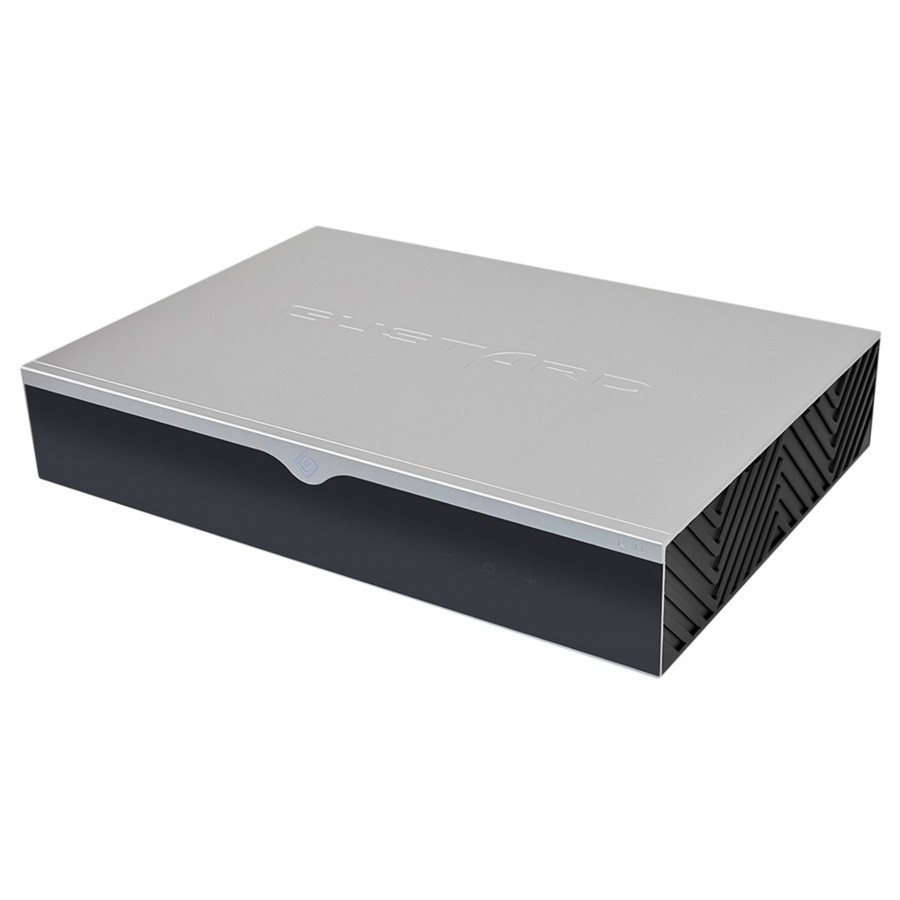

GUSTARD R30 DAC R2R Préamplificateur Lecteur Réseau Argent

Gustard R30 : DAC R2R 27bit

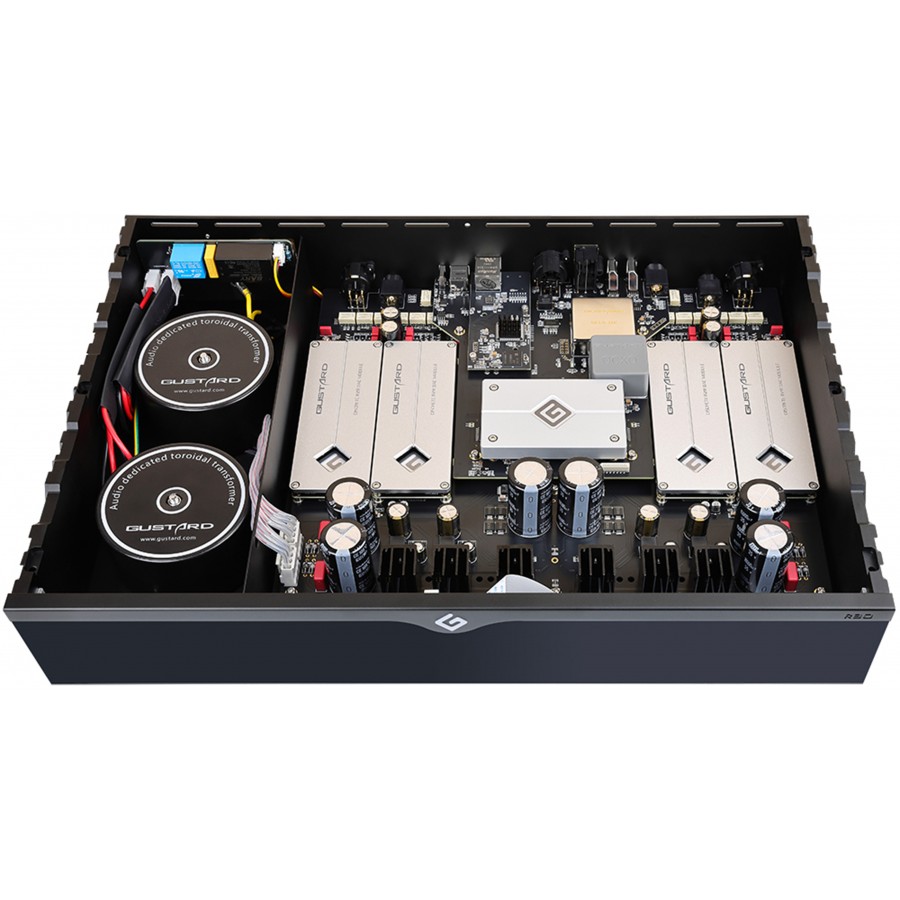

Le cœur du R30 repose sur une architecture R2R discrète 27 bits, où le signal est traité par un réseau de résistances en échelle plutôt que par une puce de conversion classique. Cette approche permet une conversion entièrement analogique, sans interpolation numérique complexe. Contrairement aux DAC delta-sigma, qui utilisent une modulation bruitée et un sur-échantillonnage massif, le R2R travaille directement sur la résolution native du signal.

Le R30 met en œuvre un décodage 1-bit analogique, conçu pour gérer le flux DSD de manière purement matérielle, sans conversion préalable vers PCM. Cela permet de préserver l’intégrité du signal DSD, en évitant les distorsions et artefacts liés aux conversions intermédiaires. L’appareil supporte ainsi le DSD1024 natif. Le tout est accompagné d’un filtre passe-bas optimisé sur mesure, qui complète l’étage de conversion en assurant une réponse en fréquence régulière et contrôlée.

Gustard R30 : Horloge OCXO et module GCLK-02

La section temporelle est assurée par une horloge OCXO thermostabilisée, offrant une grande précision et une stabilité optimale face aux variations de température.

L’horloge OCXO est associée à un module d'horloge GCLK-02, un synthétiseur de fréquence d'horloge haute performance qui utilise la technologie PLL (Phase Locked Loop) avancée pour assurer la stabilité et la précision du signal produit. La conception de ce module lui permet d'utiliser soit une source d'horloge locale (ici OCXO), soit un signal d'horloge externe de 10MHz, vous offrant ainsi une solution d'horloge qualitative et flexible.

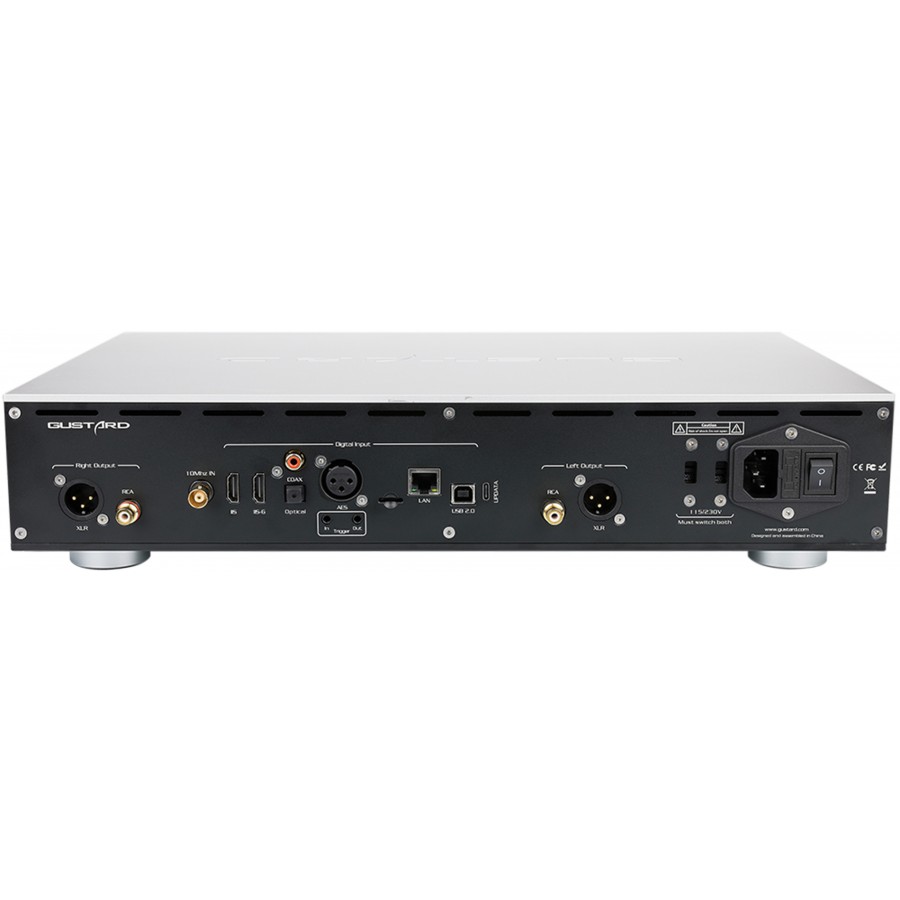

Ici le R30 peut également être synchronisé avec une horloge externe via son entrée BNC 50 Ω, compatible avec un signal CMOS carré (0,2–3,3 V) ou une onde sinusoïdale (0,5–3,3 V).

Gustard R30 : Pré-amplification analogique

En plus de sa fonction de DAC, le R30 peut être utilisé comme préamplificateur analogique. Le réglage de volume repose directement sur son réseau R2R, permettant un contrôle de l’atténuation lossless. Un mode bypass est disponible pour désactiver la section de préamplification si nécessaire. Grâce à cette conception, le R30 peut être connecté directement à un amplificateur de puissance ou à des enceintes actives, simplifiant l’intégration dans une chaîne audio haute fidélité.

Gustard R30 : Interface XMOS

Le Gustard R30 est équipé d’une interface USB XMOS XU216, prenant en charge des signaux allant jusqu’à PCM 768kHz et DSD512, pour une transmission audio de qualité supérieure.
