Audio-GD R-7HE 2020 - Full Clocks upgrade version
Ladder DAC Symétrique ACSS 32bit/384kHz AMANERO I2S HDMI
Il s'agit de la version 2020 équipé des toutes dernières horloges 318B de chez Accusilicon. Ces dernières offrent des performances accrues par rapport aux précédents modèles TCXO et permettent au DAC de fonctionner avec une précision redoublée.
Des horloges Crystek sont également utilisées au niveau de l'interface USB.
L'excellent Audio-GD R2R 7 HE mis à jour
Audio-GD fait évoluer sa gamme HE, composée de ses produits les plus hauts de gamme. Ceux-ci bénéficient de la plus longue durée de conception et de tests depuis les débuts de la marque. Ce modèle R-7HE est une version mise à jour du R2R-7-HE. Il reprend ainsi tout ce qui a fait le succès de son aîné, à savoir 4 Ladder DAC DA-7 R2R entièrement symétriques et discrets, permettant un support du DSD512 et du PCM 32Bit 384kHz de la meilleure des manières. Il ajoute à cela une amélioration de l'alimentation Class A isolée pour le module Amanero, un écran plus large avec de nouveaux boutons en façade pour pouvoir modifier les paramètres sans ouvrir l'appareil et enfin un port Mini USB sur la face arrière pour pouvoir effectuer simplement les mises à jour du firmware.
On y retrouve également un processeur FPGA (Field-Programmable Gate Array) identique à ceux utilisés dans des DAC très hauts de gamme, comme le populaire ROCKNA WAVEDREAM DAC. Côté restitution on retrouve également les performances du précédent modèle à savoir un son riche en détails, une grande dynamique, et une scène sonore large et profonde.
Version FULL UPGRADE
AUDIO-GD R-7 HE
Version FULL UPGRADE
AUDIO-GD R-8
Version standard
Horloges
Horloges Accusilicon
Horloges TCXO
Interface USB
Interface USB Amanero
Isolation galvanique
Alimentation séparée
Interface USB Amanero
Des composants et une connectique sans faille

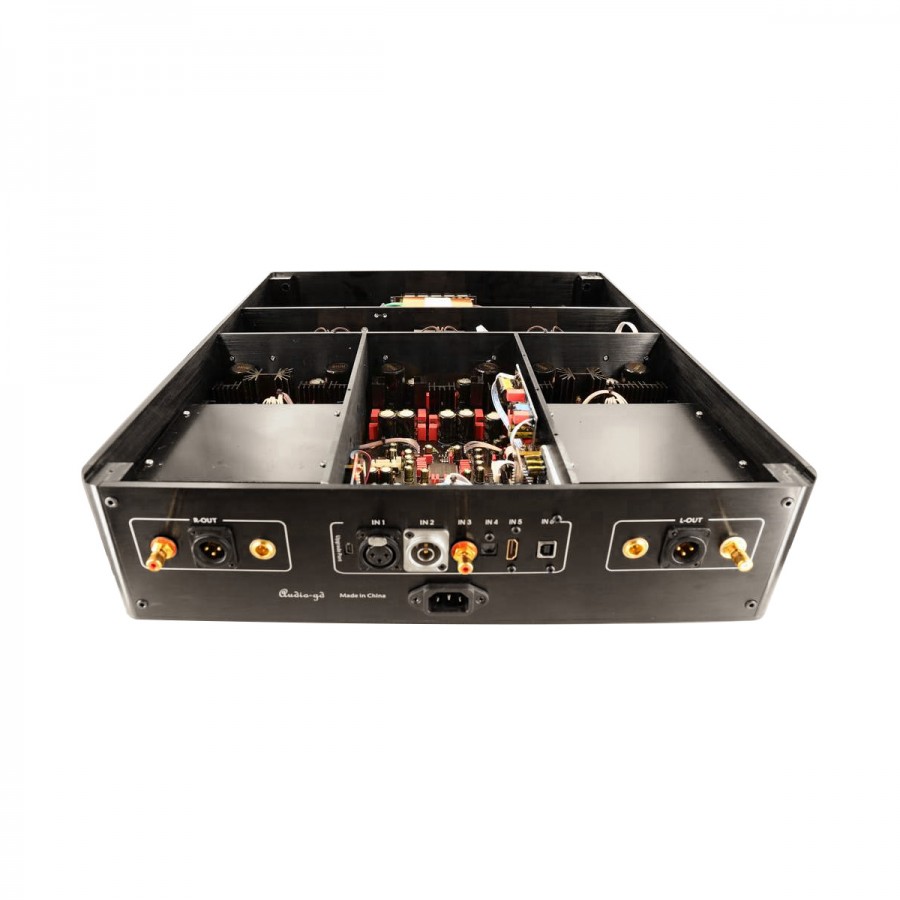

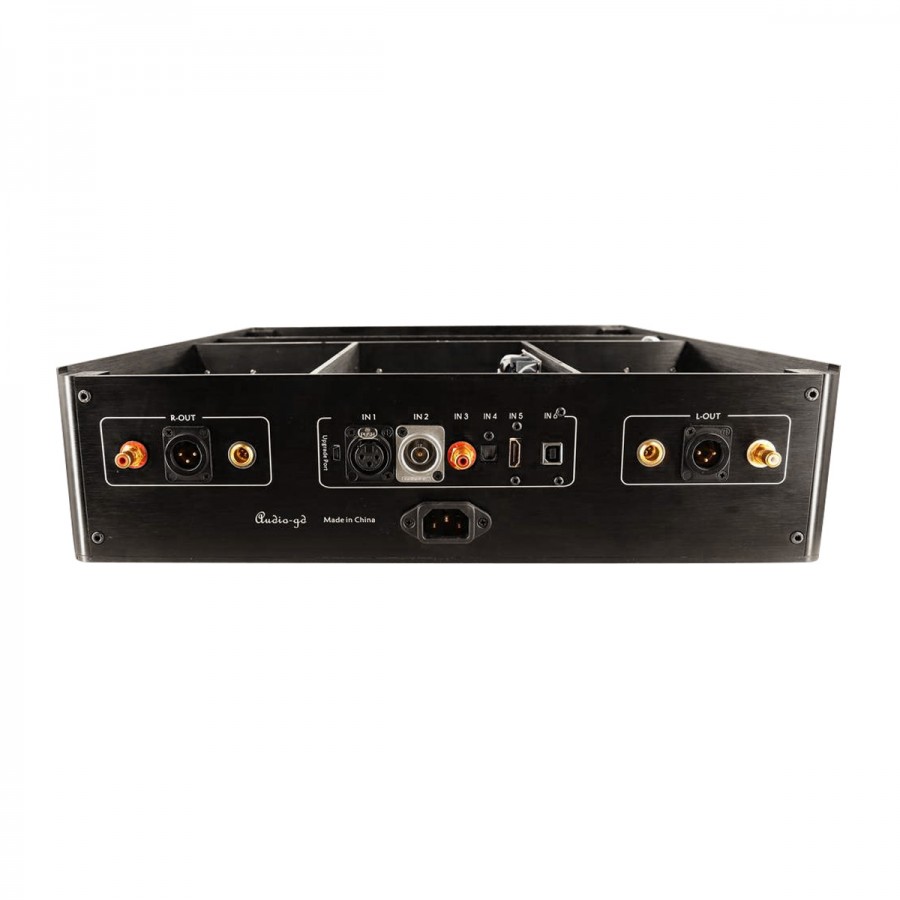

Comme son prédécesseur et de nombreux produits Audio-GD, le R-7HE utilise la technologie USB Amanero de la marque supportant des résolutions jusqu'à 32bit 384kHz. Le R-7HE profite de 6 entrées : BNC, RCA Coaxial, Optique, HDMI I2S, RJ45 I2S, USB. Celles-ci disposent chacune d'interfaces adaptées pour offrir la qualité sonore la plus haute. Côté sorties, le R-7HE propose du XLR, RCA et de l'ACSS.
Design R2R 4x DA-7 R2R
Le R-7HE est un DAC R2R, un design devenu populaire grâce à des atouts sonores indéniables, notamment lorsque intégré dans des produits high-end. S'il existe plusieurs méthodes pour concevoir un DAC R2R impactant à la fois les performances et la complexité de conception, Audio-GD fait comme à son habitude le choix de la très haute qualité.
Le design choisi par la marque commute les résistances ultra-faible tolérance en parallèle et une puce FPGA ultra-rapide vient corriger l'échelle R2R. Ce design permet de contrôler et corriger distinctement chaque bit pour atteindre des performances incroyables. De plus, avec cette structure en parallèle un unique cycle d'horloge permet de traiter toutes les données, là où un montage en série en demanderait de 8 à 24. Grâce à cette architecture, Audio-GD permet à son R-7HE de corriger les imperfections des montages R2R basiques, à savoir celles causées par la tolérance des résistances.
Principaux avantages des DAC R2R Ladder discrets :
- Le R2R ne convertit pas le signal d'horloge dans le signal de sortie.
- Le R2R est moins sensible au jitter.
- Le R2R permet d'obtenir un signal de sortie plus précis.
Traitement du signal ultra rapide
Les puces FPGA, maintenant largement utilisées dans le monde de l'audio, permettent un contrôle total du hardware par une couche software. Un des avantage majeur de cette technologie est la possibilité d'effectuer facilement des mises à jour, permettant ainsi d'améliorer l'appareil sans avoir à forcément remplacer des composants. Il s'agit donc d'une solution à la fois performante et flexible.
Dans le R-7HE, le FPGA se charge de 3 points majeurs :
- Le FPGA agît comme une excellente interface SPDIF hautes performances, bien plus efficace qu'une puce classique.
- Il permet d'effectuer un re-clocking complet avec un design FIFO applicable sur chaque entrée. De cette manière les données en sortie sont totalement synchronisées avec le signal d'horloge pour réduire largement le jitter.
- Le FPGA intègre également un oversampling 2x, 4x et 8x ainsi que des filtres digitaux et 4 modes NOS différents.
Étage de sortie analogique symétrique discret
Après la conversion Numérique / Analogique par les modules dédiés, le signal analogique est transporté vers les étages de sorties symétriques discrets grâce à des transistors FET Class A appairés. Les sections analogiques ne comportent aucun composant de surface, uniquement des composants discrets. Ce schéma permet d'obtenir un système sans aucune contre-réaction (non-feedback) ainsi qu'une impédance de sortie très basse. D'un point de vu sonore, cela se traduit par une neutralité absolument déconcertante. Cette étage de sortie dispose également de sorties analogiques ACSS pour des détails et une définition encore plus élevés.
ACSS
Audio-GD possède sa propre signature technologique appelée ACSS pour "Audio-GD Current System Signal". Grâce à l'expertise et le savoir-faire de la firme, cette technologie offre un son moins coloré, plus détaillé, et d'une neutralité sans équivalent. Chaque ingénieur technicien de la marque est, en plus d'être expérimenté, un passionné de HiFi et d'Audio comme vous et nous.
Une utilisation facilitée

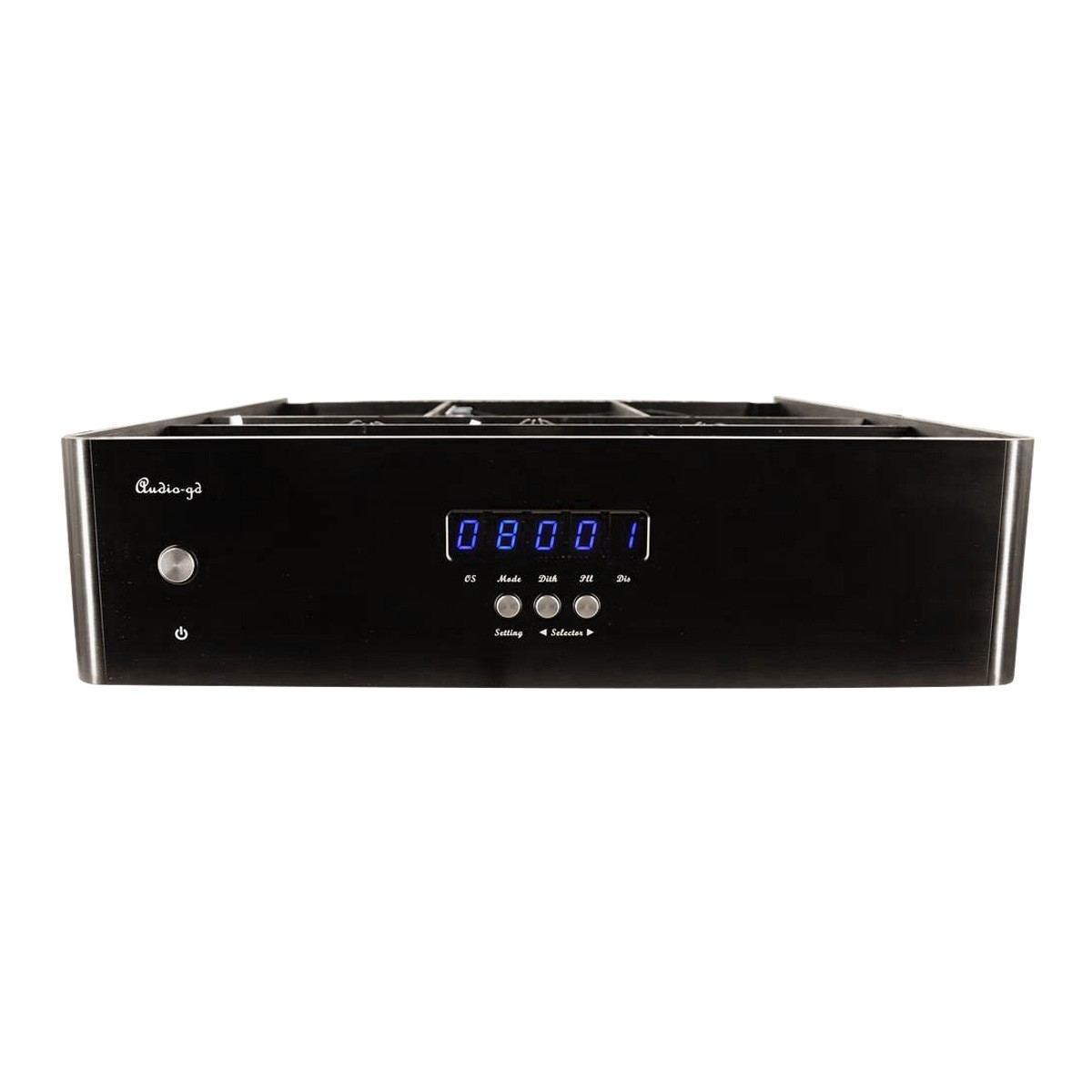

Si la marque nous a pendant un temps habitué à des réglages de filtres se faisant grâce à des switch se trouvant sous le capot de ses appareils, elle offre maintenant une ergonomie améliorée en proposant d'effectuer ces réglages directement depuis la façade de l'appareil. En effet, des boutons permettent de choisir simplement le filtre actif, sans aucun besoin de démonter l'appareil. Le R-7HE propose 4 filtres en mode NOS et 3 filtres en mode Oversampling. Dans cette même optique de simplifier l'utilisation du DAC, Audio-GD intègre un port Micro USB à l'arrière de l'appareil permettant d'effectuer simplement les mises à jour du firmware.
Alimentation régénérative
L'alimentation régénérative intégrée est un générateur électrique intégré directement dans l'appareil et permettant d'éviter tout bruit provenant de l'alimentation principale et ainsi fournir un signal AC ultra faible bruit pour alimenter le préampli. Il régénère l'alimentation principale et bloque le bruit du signal électrique pour obtenir le son le plus neutre.
Dans un premier temps, un transformateur convertit la tension principale. La conversion DC est effectuée par des alimentations en Class A. Un générateur d'ondes régénératives symétrique discret produit une onde ultra-faible distorsion à 50Hz.
Les amplificateurs symétriques avec de puissants étages de sortie entraînent les transformateurs à régénération pour produire un courant alternatif extrêmement propre. Ce signal totalement propre est ensuite dirigé vers des alimentations Class A séparées pour les canaux gauche et droit.
L'alimentation DC Class A avec une impédance d'entrée élevée évitera tout bruit et permettra aux étages d'amplification de disposer d'une impédance de sortie basse.
Par ailleurs, les 4 transformateurs R-Core permettent de fournir une puissance de 295W au système et des condensateurs NOVER de plus de 95000µF sont utilisés pour assurer un courant délivré de manière fluide.
Filtres Oversampling & NOS
Le R-7HE propose plusieurs modes en Oversampling ou en NOS (Non-Oversampling). Si vous souhaitez choisir l'Oversampling il suffit de sélectionner la valeur "O". Si vous souhaitez choisir le NOS il faut alors choisir la valeur "N". Vous pouvez ensuite sélectionner un mode parmi les suivants afin d'adapter la restitution à votre écoute.
| Filtres Oversampling | |
|---|---|
| Mode 0 | Mode NOS |
| Mode 2 | 2x Oversampling |
| Mode 4 | 4x Oversampling |
| Mode 8 | 8x Oversampling |
| Filtres NOS | |
|---|---|
| Mode 1 | Traitement de données le plus simple |
| Mode 2 | Données FIFO |
| Mode 3 | Traitement de données le plus rapide |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type d'appareil | DAC R2R |
| SNR | > 120dB |
| Impédance de sortie | < 5 Ohm (XLR, RCA) |
| Niveau de sortie | RCA : 2.5V XLR : 5V ACSS : 2+2MA |
| Réponse en fréquence | 20Hz - 100kHz |
| THD | < 0.0005% |
| Sensibilité d'entrée | Coaxial 75 Ohm : 0.5Vp-p Optique : 19dBm |
| OS Supportés (USB) | Windows, OSX, Linux, ISO |
| Taux d'échantillonnage | USB, I2S : 32bits 44.1kHz - 384kHz / DSD 64-512 Coaxial, Optique : 24bits 44.1kHz - 192kHz |
| Entrées | 1x Coaxial RCA SPDIF 1x Coaxial BNC SPDIF 1x Optique Toslink 1x I2S LVDS via HDMI 1x USB Amanero 1x XLR |
| Sorties | 1x ACSS Symétrique 1x XLR Symétrique 1x RCA Asymétrique |
| Général | |
|---|---|
| Consommation | 73W |
| Dimensions | 430 x 430 x 125mm |
| Matériau boîtier | 100% Aluminium |
| Couleur | Noir |
| Accessoires | 1x Câble d'alimentation 1x Câble USB |
| Entrées | Coaxial SPDIF |
| Entrées | BNC |
| Entrées | XLR |
| Entrées | Optique Toslink |
| Sorties | RCA |
| Sorties | ACSS |
| Sorties | XLR |
| Taux d'échantillonnage max | 384kHz |
| Taux d'échantillonnage max | DSD512 |
| Couleur | Noir |
| Fonction réseau | Non |
| Télécommande | Non |
